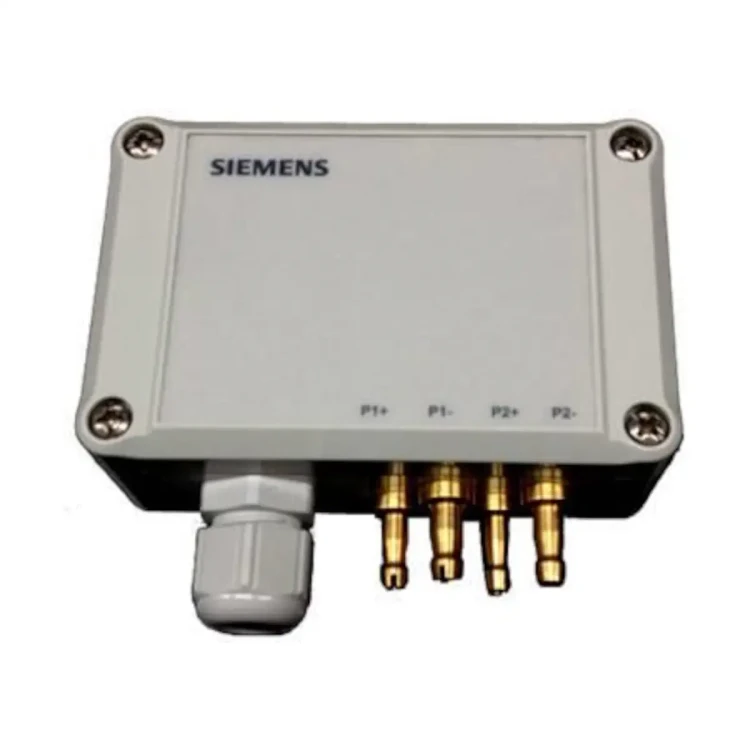

QBM68.2512 Czujnik różnicy ciśnienia do powietrza i gazów nieagresywnych, 1 x 0..2500 Pa, 1 x 0..1250 Pa, wyjścia 0..10 V lub 4..20 mA, komunikacja Modbus, IP65

QBM68.2512 to dwukanałowy czujnik różnicy ciśnienia firmy Siemens, przeznaczony do pomiaru nad- i podciśnienia różnicowego powietrza oraz gazów nieagresywnych. Urządzenie oferuje dwa niezależne tory pomiarowe: 1 × 0…2500 Pa oraz 1 × 0…1250 Pa, z zasilaniem 24 V AC/DC. Wyniki pomiaru są dostępne zarówno przez Modbus RTU (RS485), jak i na wyjściach analogowych 0…10 V DC lub 4…20 mA (wybór przełącznikiem DIP). Sygnał pomiarowy jest skalibrowany i kompensowany temperaturowo, a czujnik jest zaprojektowany jako bezobsługowy.

Najważniejsze cechy

• Producent: Siemens
• Model: QBM68.2512
• Typ: czujnik różnicy ciśnienia (2 kanały: P1 oraz P2)
• Zakresy pomiarowe: 1 × 0…2500 Pa + 1 × 0…1250 Pa
• Wyjścia: Modbus RTU (RS485) oraz analogowe 0…10 V DC / 4…20 mA
• Zasilanie: 24 V AC/DC ±15%, 50/60 Hz (SELV/PELV)
• Charakterystyka wyjścia: liniowa, kompensowana temperaturowo
• Montaż: prosty i szybki; na kanale, ścianie, stropie lub w szafie sterowniczej
• Stopień ochrony (przy montażu zgodnie z zaleceniami): IP65

Zastosowanie

QBM68.2512 jest przeznaczony do pomiaru różnicy ciśnienia w instalacjach wentylacyjnych i klimatyzacyjnych oraz w aplikacjach, w których na podstawie różnicy ciśnienia realizuje się kontrolę pracy instalacji.

• pomiar różnicy ciśnienia w kanałach wentylacyjnych i klimatyzacyjnych,
• pomiar różnicy ciśnienia do obliczenia przepływu powietrza,
• monitorowanie przepływu powietrza,
• monitorowanie filtrów i sterowanie wentylatorami,
• wybierana jednostka ciśnienia (Pa, PSI, mmHg, mmH2O).

Funkcje i działanie

Czujnik mierzy różnicę ciśnienia przy użyciu układu pomiarowego MEMS (Micro Mechanical System). Wartość jest udostępniana na wyjściach analogowych oraz może być odczytywana przez Modbus. Średnie z różnicy ciśnienia (500, 1000, 4000 i 16000 ms) są obliczane w sposób ciągły i dostępne pod oddzielnymi adresami rejestru Modbus.

Tłumienie sygnału (wyjścia analogowe)

• tłumienie 1000 ms lub 2000 ms dla sygnału 0…10 V / 4…20 mA ustawiane przełącznikiem DIP.

Tryby pracy

• Tryb 0 (domyślny): wyjścia Y1 i/lub Y2 są proporcjonalne do różnicy ciśnienia P1/P2 zgodnie z wybraną skalą.
• Tryb 1 (ręczny): wyjścia Y1 i Y2 są ustawiane zgodnie z wartościami z rejestrów Modbus (0027 dla Y1, 0057 dla Y2). Przełączenie trybu z 0 na 1 jest możliwe tylko przez Modbus.

Diody LED (sygnalizacja stanu)

• Zielona: ciągła – praca normalna; migająca – trwa kalibracja punktu zerowego (QBM68.. miga co 3 s).
• Żółta: migająca – komunikacja Modbus aktywna.
• Czerwona: ciągła – błąd urządzenia.

Konfiguracja i zakresy pomiarowe (QBM68.2512)

Nastawa zakresu – Czujnik 1 (maks. 2500 Pa)

• 0: 0…100 Pa
• 1: 0…250 Pa
• 2: 0…500 Pa
• 3: 0…1000 Pa
• 4: 0…1500 Pa
• 5: 0…2000 Pa
• 6: 0…2500 Pa
• 7: -100…100 Pa

Nastawa zakresu – Czujnik 2 (maks. 1250 Pa)

• 0: 0…100 Pa
• 1: 0…200 Pa
• 2: 0…300 Pa
• 3: 0…500 Pa
• 4: 0…700 Pa
• 5: 0…1000 Pa
• 6: 0…1250 Pa
• 7: -100…100 Pa

Dopuszczalne zakresy ciśnienia (ważne dla poprawności pomiaru)

• Dla toru 1250 Pa: -100…+1300 Pa
• Dla toru 2500 Pa: -175…+2675 Pa

Uruchomienie – kalibracja punktu zerowego

Punkt zerowy czujnika różnicy ciśnień musi być skalibrowany po pierwszym podłączeniu zasilania, po zamontowaniu.

• Podłącz przewody do zacisków (nie podłączaj jeszcze przewodów ciśnieniowych).
• Wciśnij przycisk kalibracji punktu zerowego na dłużej niż 10 s (do momentu krótkiego zaświecenia LED).
• Podłącz przewody ciśnieniowe.

Podłączenie elektryczne i komunikacja

• Zasilanie: 24V (G) / 0V (G0)
• Wyjścia analogowe: Y1 (kanał 1), Y2 (kanał 2), M (masa sygnałowa dla Y1 i Y2)
• Modbus RTU (RS485): A (+), B (-), REF
• Modbus: adresy 1–249 (domyślnie 40), prędkość 1200–56000, domyślnie 9600N1
• Zakończenie linii: przełącznik DIP
• Wybór sygnału analogowego: przełącznik DIP (0…10 V lub 4…20 mA; ustawienie fabryczne: 0…10 V)

Dane techniczne (QBM68.2512)

• Napięcie zasilania: 24 V AC/DC ±15%, 50/60 Hz (SELV/PELV)
• Pobór mocy: < 1 VA
• Pobór prądu: < 25 mA
• Element pomiarowy: MEMS
• Dokładność (przy zalecanej pozycji montażu i 20°C): całkowity błąd < ±1% FS
• Dryft punktu zerowego: < ±0,1% FS / °C
• Dryft czułości: < ±0,06% FS / °C
• Czas reakcji: 1 s
• Dopuszczalne przeciążenie jednostronne: 4000 Pa (dla P1, tor 2500 Pa) oraz 4000 Pa (dla P2, tor 1250 Pa)
• Ciśnienie przebicia (0…70°C): 200 kPa
• Medium: powietrze lub gazy nieagresywne
• Temperatura medium: 0…70°C
• Temperatura otoczenia (praca): -25…50°C (bez kondensacji); kalibrowany zakres: 0…50°C
• Transport i składowanie: -35…70°C
• Wilgotność otoczenia: < 90% r.h. (bez kondensacji)
• Stopień ochrony (przy montażu zgodnie z zaleceniami): IP65
• Przyłącza elektryczne: zaciski śrubowe maks. 1,5 mm²; dławik kablowy M16
• Przyłącza ciśnienia: mosiężne końcówki ∅ 5 mm
• Konserwacja: niewymagana
• Waga (z opakowaniem): 0,150 kg

Montaż – ważne zalecenia

• Czujnik można montować bezpośrednio na kanale powietrznym, na ścianie, w stropie lub w szafie sterowniczej.
• Aby zachować wymaganą klasę ochrony obudowy, czujnik należy montować przyłączami ciśnienia skierowanymi w dół oraz umieścić wyżej niż króćce przyłączeniowe na kanale.
• Podłączenie przewodów ciśnieniowych:
  • wyższe ciśnienie (mniejsza próżnia): do P1+ lub P2+
  • niższe ciśnienie (większa próżnia): do P1- lub P2-

Wyposażenie dodatkowe

• AQB68.01: zestaw podłączeniowy – przewód silikonowy (2 m) i 2 króćce

Podsumowanie

Siemens QBM68.2512 to solidny, dwukanałowy czujnik różnicy ciśnienia do HVAC, oferujący dwa zakresy pomiarowe (0…2500 Pa oraz 0…1250 Pa), wyjścia analogowe 0…10 V / 4…20 mA oraz komunikację Modbus RTU. Dzięki kompensacji temperaturowej, szybkiemu montażowi i wysokiej szczelności obudowy IP65 sprawdza się w monitorowaniu kanałów, filtrów i pracy wentylatorów oraz w aplikacjach, w których z różnicy ciśnienia oblicza się przepływ powietrza.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania zgodności CE w zakresie kompatybilności elektromagnetycznej (EMC) zgodnie z 2004/108/EC oraz RoHS zgodnie z 2011/65/EU.
• Czujnik różnicy ciśnienia QBM68.2512 jest przeznaczony wyłącznie do pomiaru różnicy ciśnienia powietrza i gazów nieagresywnych. Nie stosować z mediami agresywnymi.
• Urządzenie elektryczne niskonapięciowe. Zasilanie wyłącznie 24 V AC/DC SELV/PELV. Montaż, podłączenie i uruchomienie należy wykonywać zgodnie z dokumentacją producenta oraz lokalnymi przepisami instalacji elektrycznych.
• Montaż, podłączenie oraz dobór transformatora i zabezpieczeń powinny być wykonywane wyłącznie przez odpowiednio wykwalifikowany personel. Zastosowany transformator musi mieć odseparowane uzwojenia i być przystosowany do pracy ze 100% obciążeniem.
• Urządzenie należy montować zgodnie z zalecaną pozycją montażową, z przyłączami ciśnienia skierowanymi w dół oraz wyżej niż kanałowe króćce przyłączeniowe. Nieprawidłowy montaż może spowodować kondensację i gromadzenie skroplin wewnątrz czujnika, prowadząc do jego uszkodzenia.
• Przewody ciśnieniowe należy podłączać prawidłowo: przewód z wyższym ciśnieniem do przyłącza P1+ lub P2+, a przewód z niższym ciśnieniem do przyłącza P1− lub P2−. Nieprawidłowe podłączenie może powodować błędy pomiaru lub nieprawidłową pracę urządzenia.
• Po pierwszym podłączeniu napięcia zasilającego oraz po zamontowaniu należy wykonać kalibrację punktu zerowego zgodnie z instrukcją producenta. Brak kalibracji może powodować nieprawidłowości pomiaru.
• Dla modelu QBM68.2512 należy przestrzegać dopuszczalnego zakresu ciśnień dla wersji 2500 Pa: od -175 do +2675 Pa. Wszystkie wartości spoza tych granic mogą powodować nieprawidłowości pomiaru.
• Nie przekraczać dopuszczalnego przeciążenia jednostronnego 4000 Pa dla wejść P1 i P2. Przekroczenie dopuszczalnych parametrów może doprowadzić do uszkodzenia urządzenia.
• Urządzenie przeznaczone jest do pracy w temperaturze medium 0...70 °C oraz w temperaturze otoczenia od -25 do +50 °C, przy wilgotności poniżej 90% r.h. bez kondensacji. Nie używać poza określonymi warunkami środowiskowymi.
• Wyjścia i interfejsy komunikacyjne urządzenia są bez separacji galwanicznej. Podłączenia elektryczne należy wykonywać zgodnie z dokumentacją producenta, zachowując właściwe okablowanie i wymagania instalacyjne.
• Jeżeli długość kabla przekracza 100 m i przewód jest prowadzony równolegle do kabli zasilających, należy zastosować kabel ekranowany. Nieprzestrzeganie tego zalecenia może powodować zakłócenia pracy i błędy transmisji.
• Stopień ochrony obudowy IP65 jest zachowany wyłącznie przy montażu zgodnym z zaleceniami producenta. Nieprawidłowy montaż może obniżyć ochronę obudowy i wpłynąć na bezpieczeństwo eksploatacji.
