RAB11 Termostat pomieszczeniowy do sterowania klimakonwektorami, 24..250[V] AC, 8..30 [°C], klimakonwektory 2-rurowe, wyjście 2-stawne

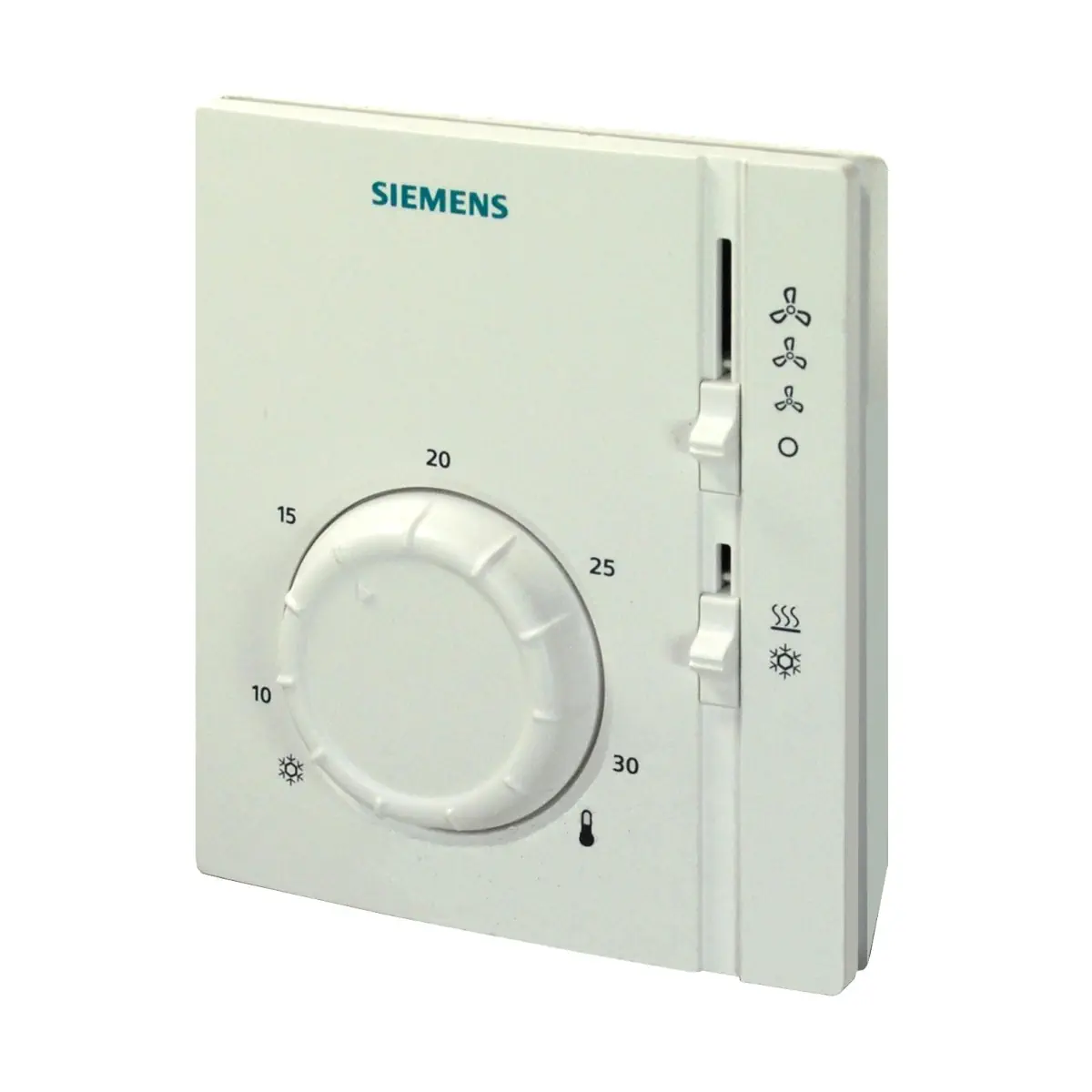

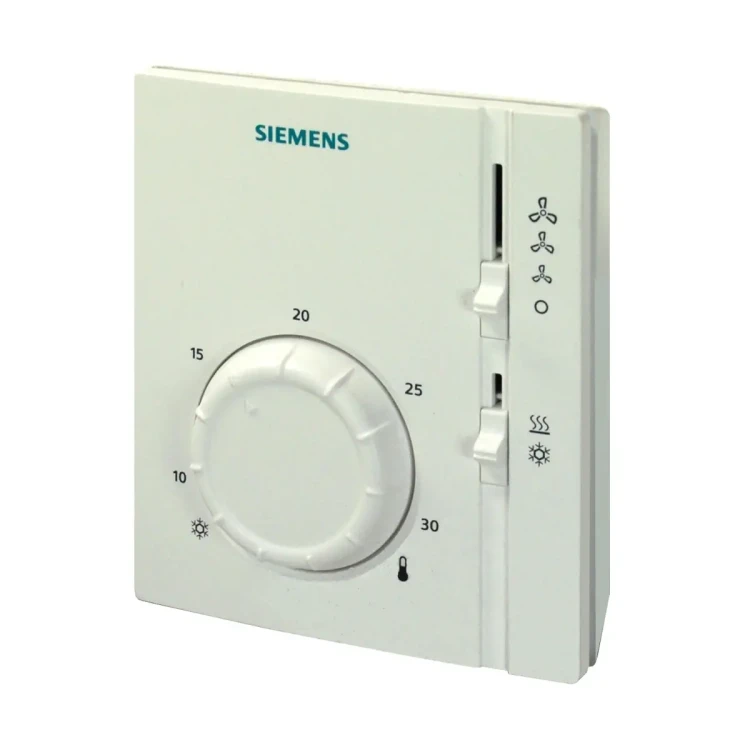

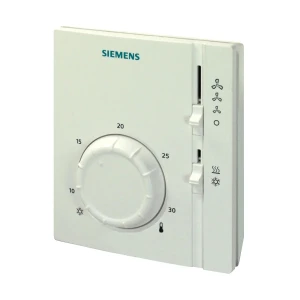

Siemens RAB11 to prosty w obsłudze termostat pomieszczeniowy do 2-rurowych klimakonwektorów wentylatorowych, wyposażony w ręczny przełącznik ogrzejanie/chłodzenie oraz 3-biegowy przełącznik prędkości wentylatora. Zapewnia 2-stawną regulację temperatury z szerokim zakresem napięcia pracy 24…250 V AC i wyjściem sterującym typu ON/OFF do zaworów strefowych lub siłowników termicznych.

Najważniejsze cechy

• Producent: Siemens
• Model: RAB11
• Typ urządzenia: termostat pomieszczeniowy do 2-rurowych klimakonwektorów wentylatorowych
• Rodzaj regulacji: 2-stawna (ON/OFF)
• Tryb pracy: ręczny wybór funkcji ogrzewanie lub chłodzenie suwakiem na obudowie
• Sterowanie wentylatorem: ręczny przełącznik 3-biegowy (I / II / III bieg)
• Sterowanie prędkością wentylatora: możliwość pracy z nastawioną prędkością lub automatycznego przełączania biegów wraz z zaworem (wybór zworą na płytce)
• Zakres nastawy temperatury: 8…30 °C
• Histereza przełączania: ≤ 1 K
• Element pomiarowy: membrana wypełniona gazem (czujnik temperatury bezpieczny dla środowiska)
• Napięcie zasilania / przełączania: 24…250 V AC, 50/60 Hz
• Wyjście sterujące zaworu Y: 24…250 V AC, 0,2…6 (2,5) A
• Wyjścia wentylatora Q1, Q2, Q3: 24…250 V AC, 0,2…6 (2,5) A każde
• Przyłącza elektryczne: zaciski śrubowe do przewodów 2 × 1,5 mm² (min. 0,5 mm²)
• Klasa bezpieczeństwa: II wg EN 60730-1
• Stopień ochrony obudowy: IP30 wg EN 60529
• Zakres temperatury pracy: 0…50 °C, wilgotność < 95% r.h. (bez kondensacji)
• Temperatura transportu i składowania: -20…50 °C, wilgotność < 95% r.h.
• Waga: ok. 0,14 kg
• Kolor obudowy: biały, NCS S 0502-G (odpowiednik RAL 9003)

Zastosowanie

Termostat RAB11 jest przeznaczony do utrzymywania zadanej temperatury powietrza w pomieszczeniu w instalacjach ogrzewania lub chłodzenia, szczególnie w systemach z 2-rurowymi klimakonwektorami wentylatorowymi. Typowe obiekty:

• budynki użyteczności publicznej (biura, szkoły, obiekty administracyjne),
• budynki mieszkalne,
• budynki przemysłu lekkiego.

Termostat może współpracować m.in. z:

• zaworami strefowymi (np. z siłownikiem elektrycznym 2-stawnym SFA21..),
• zaworami termicznymi (np. siłowniki STA21.., STP21..),
• zaworami VVI46.. z siłownikiem elektrycznym 2-stawnym SUA21..,
• wentylatorami 3-biegowymi w klimakonwektorach.

Funkcje i działanie

Regulacja ogrzewania / chłodzenia (2-stawna)

• Spadek temperatury w pomieszczeniu poniżej nastawionej wartości zadanej powoduje zwarcie styku ogrzewania – załączenie zaworu/siłownika w trybie ogrzewania.
• Wzrost temperatury powyżej wartości zadanej powoduje zwarcie styku chłodzenia – załączenie zaworu/siłownika w trybie chłodzenia.
• Tryb ogrzewanie / chłodzenie wybierany jest ręcznie za pomocą suwaka trybu pracy na obudowie.
• Regulacja odbywa się w oparciu o membranę wypełnioną gazem, zapewniającą stabilny i powtarzalny pomiar temperatury.

Sterowanie wentylatorem 3-biegowym

RAB11 umożliwia sterowanie wentylatorem 3-biegowym na dwa sposoby, wybierane za pomocą zwory na płytce drukowanej:

• Praca wentylatora z nastawioną prędkością: użytkownik wybiera bieg (I / II / III) przełącznikiem na obudowie, a wentylator pracuje ciągle z wybraną prędkością.
• Sterowanie wentylatorem wraz z zaworem: przełączanie biegów wentylatora jest powiązane z pracą termostatu (sterowanie przez termostat), umożliwiając bardziej ekonomiczną, sterowaną pracę.

Do dyspozycji są trzy wyjścia przełączające: Q1, Q2, Q3, odpowiadające poszczególnym biegom wentylatora (I / II / III).

Nastawy

• Wartość zadaną temperatury pomieszczenia ustawia się pokrętłem na obudowie w zakresie 8…30 °C.
• Zakres nastawy można mechanicznie ograniczyć za pomocą ograniczników znajdujących się pod pokrywą urządzenia (np. w celu zablokowania minimalnej i maksymalnej temperatury).
• Suwak trybu pracy umożliwia wybór, czy termostat ma pracować w funkcji ogrzewania czy chłodzenia.

Podłączenie elektryczne i okablowanie

• Napięcie zasilania: 24…250 V AC, 50/60 Hz (zacisk L – faza, N – przewód neutralny).
• Wyjście zaworu Y: 24…250 V AC, 0,2…6 (2,5) A – sterowanie siłownikiem zaworu ogrzewania/chłodzenia (2-stawne ON/OFF).
• Wyjścia wentylatora Q1, Q2, Q3: 24…250 V AC, 0,2…6 (2,5) A – sterowanie odpowiednio I, II i III biegiem wentylatora 3-biegowego.
• Zaciski: śrubowe, do przewodów 2 × 1,5 mm² (min. 0,5 mm²).
• Brak wewnętrznego bezpiecznika: wymagane zewnętrzne zabezpieczenie linii zasilającej L wyłącznikiem nadprądowym maks. C 10 A.
• Napięcie 250 V AC wewnątrz urządzenia – wszelkie prace przy otwartej obudowie mogą wykonywać wyłącznie osoby wykwalifikowane, po wcześniejszym odłączeniu zasilania.
• Uwagi eksploatacyjne (dokładność regulacji):
  • w trybie ogrzewania obciążenia podłączone do termostatu powyżej 3 A mogą pogorszyć dokładność pomiaru temperatury wskutek nagrzewania się urządzenia,
  • w trybie chłodzenia obciążenia powyżej 1 A mogą mieć podobny negatywny wpływ.

Dane techniczne

• Zasilanie: 24…250 V AC, 50/60 Hz
• Wyjście sterujące zaworu Y: 24…250 V AC, 0,2…6 (2,5) A
• Wyjścia wentylatora Q1, Q2, Q3: 24…250 V AC, 0,2…6 (2,5) A
• Histereza przełączania: SD ≤ 1 K
• Zakres nastaw temperatury: 8…30 °C
• Przyłącza elektryczne: zaciski śrubowe do przewodów 2 × 1,5 mm² (min. 0,5 mm²)
• Warunki pracy (wg IEC 60721-3-3): klasa 3K5, temperatura otoczenia 0…50 °C, wilgotność < 95% r.h., stopień zanieczyszczeń normalny wg EN 60730-1
• Transport i składowanie (wg IEC 60721-3-2): klasy 2K3/1K3, temperatura -20…50 °C, wilgotność < 95% r.h., warunki mechaniczne klasa 2M2
• Klasa bezpieczeństwa: II wg EN 60730-1
• Stopień ochrony obudowy: IP30 wg EN 60529
• Waga: ok. 0,14 kg
• Kolor obudowy: biały, NCS S 0502-G (RAL 9003)
• Materiał obudowy: tworzywo sztuczne
• Element pomiarowy: membrana wypełniona gazem bezpiecznym dla środowiska

Montaż i uruchomienie

• Termostat należy montować w miejscu reprezentatywnym dla temperatury pomieszczenia, bez bezpośredniego nasłonecznienia oraz z dala od źródeł ciepła lub chłodu (grzejniki, nawiewy, urządzenia elektryczne).
• Zalecana wysokość montażu to ok. 1,5 m nad podłogą.
• Możliwy montaż na typowych puszkach przyłączeniowych dostępnych w handlu lub bezpośrednio na płaskiej ścianie.
• Podczas montażu:
  • najpierw przykręcić płytkę montażową do ściany lub puszki,
  • następnie zamocować na niej obudowę termostatu i wykonać połączenia elektryczne,
  • na końcu założyć pokrywę zgodnie z instrukcją montażu.
• Wszelkie prace instalacyjne mogą wykonywać tylko osoby wykwalifikowane; należy przestrzegać lokalnych przepisów instalacji elektrycznych.
• Jeżeli w pomieszczeniu odniesienia znajdują się termostatyczne zawory grzejnikowe, należy ustawić je w pozycji pełnego otwarcia, aby regulacja odbywała się poprzez termostat RAB11.
• Przed uruchomieniem ustawić:
  • zworę na płytce drukowanej w pozycji odpowiadającej pożądanej funkcji sterowania wentylatorem (praca z nastawioną prędkością lub sterowanie wraz z zaworem),
  • suwak trybu pracy w pozycji ogrzewanie lub chłodzenie,
  • żądany bieg wentylatora oraz wartość zadaną temperatury.

Wyposażenie dodatkowe

• ARG70: adapter 120 × 120 mm do puszek podłączeniowych 4" × 4"
• ARG70.1: adapter 96 × 120 mm do puszek podłączeniowych 2" × 4"
• ARG70.2: adapter 112 × 130 mm do okablowania natynkowego

Konserwacja i utylizacja

• Eksploatacja: termostat pomieszczeniowy RAB11 jest urządzeniem bezobsługowym.
• Membrana czujnika wypełniona jest gazem bezpiecznym dla środowiska.
• Utylizacja: urządzenie należy traktować jako zużyty sprzęt elektroniczny i przekazać do odpowiedniego punktu zbiórki – nie wolno wyrzucać z odpadami komunalnymi; należy przestrzegać obowiązujących przepisów.

Podsumowanie

Siemens RAB11 to kompaktowy, 2-stawny termostat pomieszczeniowy przeznaczony do 2-rurowych klimakonwektorów wentylatorowych. Łączy w sobie ręczny wybór trybu ogrzewanie/chłodzenie, wygodną nastawę temperatury w zakresie 8…30 °C, sterowanie wentylatorem 3-biegowym oraz szeroki zakres napięcia pracy 24…250 V AC. Gazowy element pomiarowy, klasa bezpieczeństwa II, stopień ochrony IP30 i możliwość współpracy z popularnymi siłownikami zaworów sprawiają, że RAB11 jest uniwersalnym rozwiązaniem do prostych, niezawodnych układów regulacji temperatury w budynkach mieszkalnych i komercyjnych.
