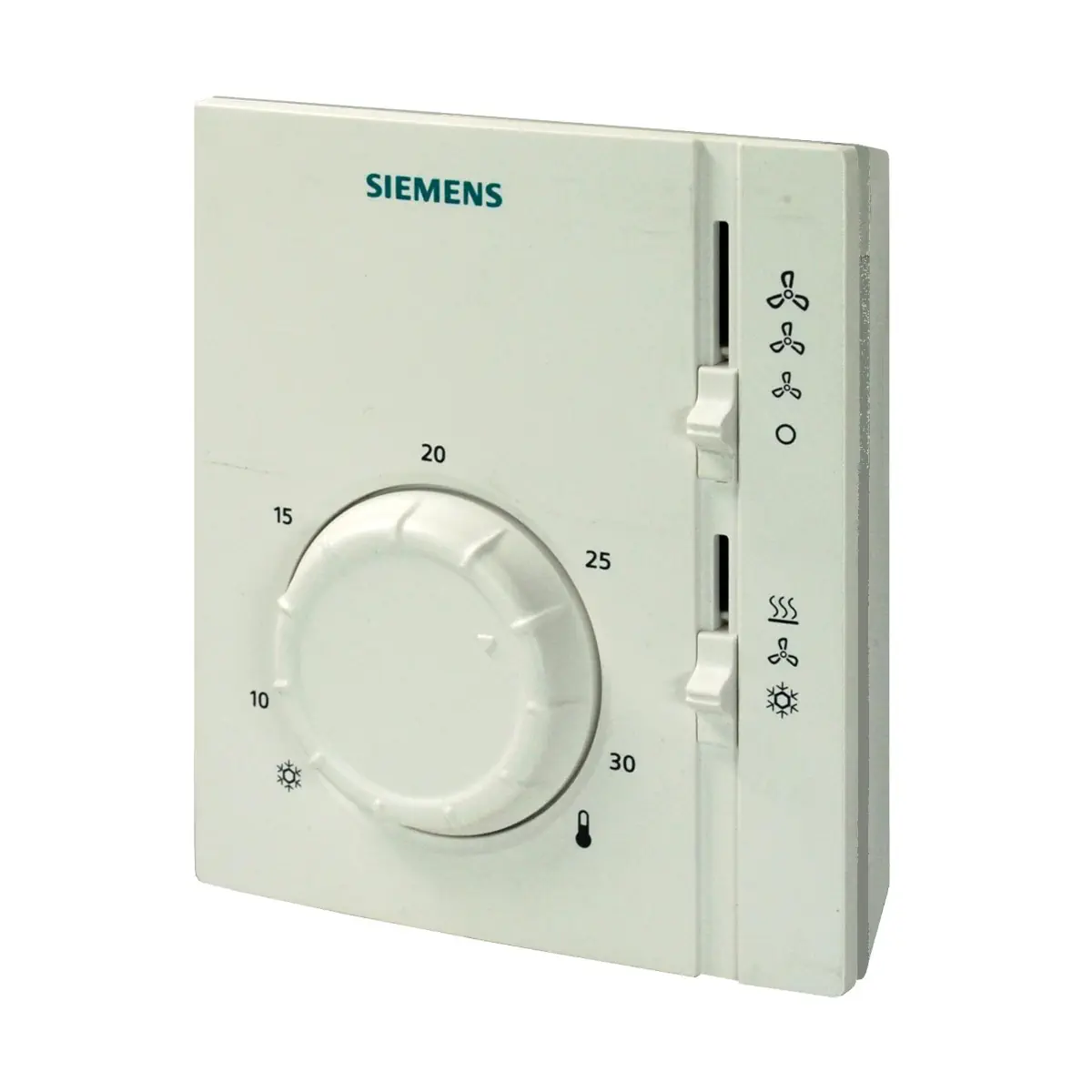

RAB31.1 Termostat pomieszczeniowy do sterowania klimakonwektorami, 24..250 [V] AC, 8..30 [°C], klimakonwektory 4-rurowe, 2 wyjścia 2-stawne,

RAB31.1 to mechaniczny termostat pomieszczeniowy do 4-rurowych klimakonwektorów wentylatorowych, z 2-stawną regulacją temperatury i sterowaniem 3-biegowym wentylatorem. Umożliwia ręczne przełączanie trybu ogrzewania / chłodzenia oraz dodatkową funkcję wentylacji, a jego styki przełączają napięcie 24…250 V AC do zasilania zaworów i silnika wentylatora.

Najważniejsze cechy

• Producent: Siemens
• Model: RAB31.1
• Typ: termostat pomieszczeniowy do 4-rurowych klimakonwektorów wentylatorowych
• Zastosowanie: utrzymywanie wymaganej temperatury w pomieszczeniu w instalacjach ogrzewania lub chłodzenia
• Regulacja: 2-stawna (zał/wył)
• Tryby pracy: ręcznie wybierane ogrzewanie, chłodzenie lub wentylacja (funkcja wentylacji tylko w RAB31.1)
• Sterowanie wentylatorem: 3-biegowy wentylator, praca ciągła z wybraną prędkością lub sterowanie przez termostat (jumper SR1 / SR2)
• Napięcie przełączane: 24…250 V AC, 50/60 Hz
• Obciążalność styków: 0,2…6(2) A
• Wyjścia sterujące: Y1 – siłownik zaworu ogrzewania (ON/OFF, 250 V AC), Y2 – siłownik zaworu chłodzenia (ON/OFF, 250 V AC), Q1/Q2/Q3 – I/II/III bieg wentylatora (250 V AC)
• Zakres nastawy temperatury: 8…30 °C
• Histereza przełączania: SD ≤ 1 K
• Element pomiarowy: membrana wypełniona gazem
• Zaciski przyłączeniowe: śrubowe, do 2 × 1,5 mm² (min. 0,5 mm²)
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: II wg EN 60730-1
• Warunki pracy: 0…50 °C, < 95% r.h., klasa klimatyczna 3K5 wg IEC 60721-3-3
• Warunki transportu/składowania: -20…50 °C, < 95% r.h., klasy 2K3/1K3, warunki mechaniczne 2M2
• Kolor obudowy: biały, NCS S 0502-G (RAL 9003)
• Masa: ok. 0,14 kg
• Obudowa: tworzywo sztuczne, membrana wypełniona gazem bezpiecznym dla środowiska

Zastosowanie

Termostat pomieszczeniowy RAB31.1 stosowany jest w instalacjach ogrzewania lub chłodzenia do utrzymywania zadanej temperatury w pomieszczeniu, w szczególności w układach z 4-rurowymi klimakonwektorami wentylatorowymi (osobny obieg ogrzewania i chłodzenia).

Typowe obiekty:

• budynki użyteczności publicznej,
• budynki mieszkalne,
• budynki przemysłu lekkiego.

Może współpracować z:

• zaworami strefowymi,
• zaworami termicznymi,
• wentylatorami 3-biegowymi.

Przykładowe siłowniki 2-stawne współpracujące:

• SFA21.. – siłownik elektryczny 2-stawny,
• STA21.. – siłownik termiczny do zaworów grzejnikowych,
• STP21.. – siłownik termiczny do zaworów o skoku 2,5 mm,
• SUA21.. – siłownik elektryczny 2-stawny do zaworów VVI46...

Funkcje i działanie

Regulacja temperatury 2-stawna

• Spadek temperatury w pomieszczeniu poniżej nastawionej wartości zadanej W powoduje zwarcie styku ogrzewania – aktywacja wyjścia Y1 („Siłownik zaworu ogrzewania”).
• Wzrost temperatury powyżej wartości zadanej W powoduje zwarcie styku chłodzenia – aktywacja wyjścia Y2 („Siłownik zaworu chłodzenia”).
• Histereza przełączania SD ≤ 1 K zapewnia stabilną pracę bez nadmiernego przełączania.

Tryb pracy: ogrzewanie, chłodzenie, wentylacja

• Tryb ogrzewania – termostat steruje wyjściem Y1 (zawór ogrzewania) zgodnie z odchyłką temperatury.
• Tryb chłodzenia – termostat steruje wyjściem Y2 (zawór chłodzenia) zgodnie z odchyłką temperatury.
• Tryb wentylacji (tylko RAB31.1) – styki ogrzewania i chłodzenia pozostają rozwarte, a wentylator pracuje z nastawioną prędkością niezależnie od temperatury.

Sterowanie wentylatorem 3-biegowym

Dostępne są dwie możliwości sterowania prędkością wentylatora, wybierane zworą na płytce drukowanej:

• SR1 – praca wentylatora z nastawioną prędkością:
  • operator wybiera bieg wentylatora przełącznikiem 3-biegowym na obudowie,
  • wentylator pracuje ciągle na wybranym biegu (Q1, Q2 lub Q3).
• SR2 – sterowanie wentylatorem wraz z zaworem chłodzenia lub ogrzewania:
  • prędkość wentylatora przełączana jest przez termostat w powiązaniu z pracą zaworu ogrzewania lub chłodzenia (zależnie od wybranego trybu ogrzewanie/chłodzenie),
  • zapewnia to wspólne sterowanie zaworem i wentylatorem.

Wyjścia Q1, Q2 i Q3 odpowiadają odpowiednio I, II i III biegowi wentylatora (każde do 250 V AC).

Nastawa wartości zadanej

• Wymaganą temperaturę w pomieszczeniu ustawia się pokrętłem na obudowie w zakresie 8…30 °C.
• Zakres nastaw wartości zadanej może być ograniczony mechanicznymi ogranicznikami znajdującymi się pod pokrywą termostatu (np. dla zawężenia dopuszczalnego zakresu regulacji).

Budowa i obsługa

• Element pomiarowy stanowi membrana wypełniona gazem, zapewniająca niezawodną, 2-stawną regulację.
• Membrana wypełniona jest gazem bezpiecznym dla środowiska.
• Obudowa wykonana jest z odpornego tworzywa sztucznego, w kolorze białym.
• Termostat pomieszczeniowy jest urządzeniem bezobsługowym – nie wymaga okresowej konserwacji.

Podłączenie elektryczne i okablowanie

• Napięcie przełączane: 24…250 V AC, 50 lub 60 Hz.
• Zasilanie: doprowadzone do zacisku L (linia) oraz N (przewód neutralny).
• Zaciski wyjściowe:
  • Q1: I bieg wentylatora, 250 V AC,
  • Q2: II bieg wentylatora, 250 V AC,
  • Q3: III bieg wentylatora, 250 V AC,
  • Y1: siłownik zaworu ogrzewania, 250 V AC,
  • Y2: siłownik zaworu chłodzenia, 250 V AC.
• Prąd przełączania styków: 0,2…6(2) A.
• Rodzaj zacisków: śrubowe, do przewodów 2 × 1,5 mm² (min. 0,5 mm²).
• Brak wewnętrznego bezpiecznika: linia zasilająca L musi być zabezpieczona zewnętrznym wyłącznikiem nadprądowym maks. C 10 A.
• Brak wewnętrznego zabezpieczenia linii do odbiorników: obwody Q1, Q2, Q3, Y1, Y2 nie są wewnętrznie chronione – przekroje przewodów należy dobrać do zastosowanego zabezpieczenia nadprądowego.
• Wpływ obciążenia na dokładność:
  • w trybie ogrzewania obciążenia > 3 A mogą pogarszać dokładność pomiaru i regulacji,
  • w trybie chłodzenia obciążenia > 1 A mogą mieć podobny niekorzystny wpływ.

Dane techniczne

• Napięcie przełączane: 24…250 V AC, 50/60 Hz
• Prąd przełączania: 0,2…6(2) A
• Rodzaj regulacji: 2-stawna (zał/wył)
• Histereza przełączania: SD ≤ 1 K
• Zakres nastaw wartości zadanej: 8…30 °C
• Czujnik / element pomiarowy: membrana wypełniona gazem
• Zaciski przyłączeniowe: śrubowe, 2 × 1,5 mm² (min. 0,5 mm²)
• Warunki pracy (IEC 60721-3-3, klasa 3K5): 0…50 °C, wilgotność < 95% r.h.
• Stopień zanieczyszczeń: normalny wg EN 60730-1
• Warunki transportu/składowania (IEC 60721-3-2): klasa 2K3/1K3, -20…50 °C, < 95% r.h.
• Warunki mechaniczne: klasa 2M2
• Klasa bezpieczeństwa: II wg EN 60730-1
• Stopień ochrony obudowy: IP30 wg EN 60529
• Kolor obudowy: biały, NCS S 0502-G (RAL 9003)
• Masa: ok. 0,14 kg

Montaż

• Termostat montuje się na ścianie w miejscu zapewniającym możliwie najdokładniejszy pomiar temperatury, bez bezpośredniego nasłonecznienia ani wpływu innych źródeł ciepła/chłodu.
• Zalecana wysokość montażu to ok. 1,5 m nad podłogą.
• Możliwy montaż na standardowych puszkach przyłączeniowych dostępnych w handlu lub bezpośrednio na płaskiej ścianie.
• Dostępne adaptery montażowe:
  • ARG70: adapter 120 × 120 mm do puszek 4" × 4",
  • ARG70.1: adapter 96 × 120 mm do puszek 2" × 4",
  • ARG70.2: adapter 112 × 130 mm do okablowania natynkowego.
• Montaż odbywa się w kolejności:
  • przymocowanie płytki montażowej do ściany lub puszki,
  • zamocowanie korpusu termostatu i wykonanie połączeń elektrycznych,
  • założenie pokrywy (zgodnie z instrukcją montażu).
• Czynności serwisowe (np. otwieranie obudowy) mogą być wykonywane wyłącznie przez wykwalifikowany personel; przed otwarciem obudowy należy odłączyć zasilanie (do 250 V AC).
• Należy przestrzegać lokalnych przepisów dotyczących instalacji elektrycznych.
• Jeśli w pomieszczeniu z termostatem znajdują się termostatyczne zawory grzejnikowe, należy ustawić je w pozycji pełnego otwarcia.

Podsumowanie

Siemens RAB31.1 to kompaktowy, mechaniczny termostat pomieszczeniowy do 4-rurowych klimakonwektorów wentylatorowych, oferujący 2-stawną regulację temperatury, sterowanie 3-biegowym wentylatorem oraz ręcznie wybierane tryby ogrzewania, chłodzenia i wentylacji. Przełączanie napięcia 24…250 V AC, wyjścia dla zaworów ogrzewania i chłodzenia oraz czytelne elementy nastawcze sprawiają, że RAB31.1 jest prostym w instalacji i eksploatacji rozwiązaniem do typowych zastosowań HVAC w budynkach mieszkalnych, użyteczności publicznej i przemysłu lekkiego.
