RAB31 Termostat pomieszczeniowy do sterowania klimakonwektorami, 24..250 [V] AC, 8..30 [°C], klimakonwektory 4-rurowe, 2 wyjścia 2-stawne

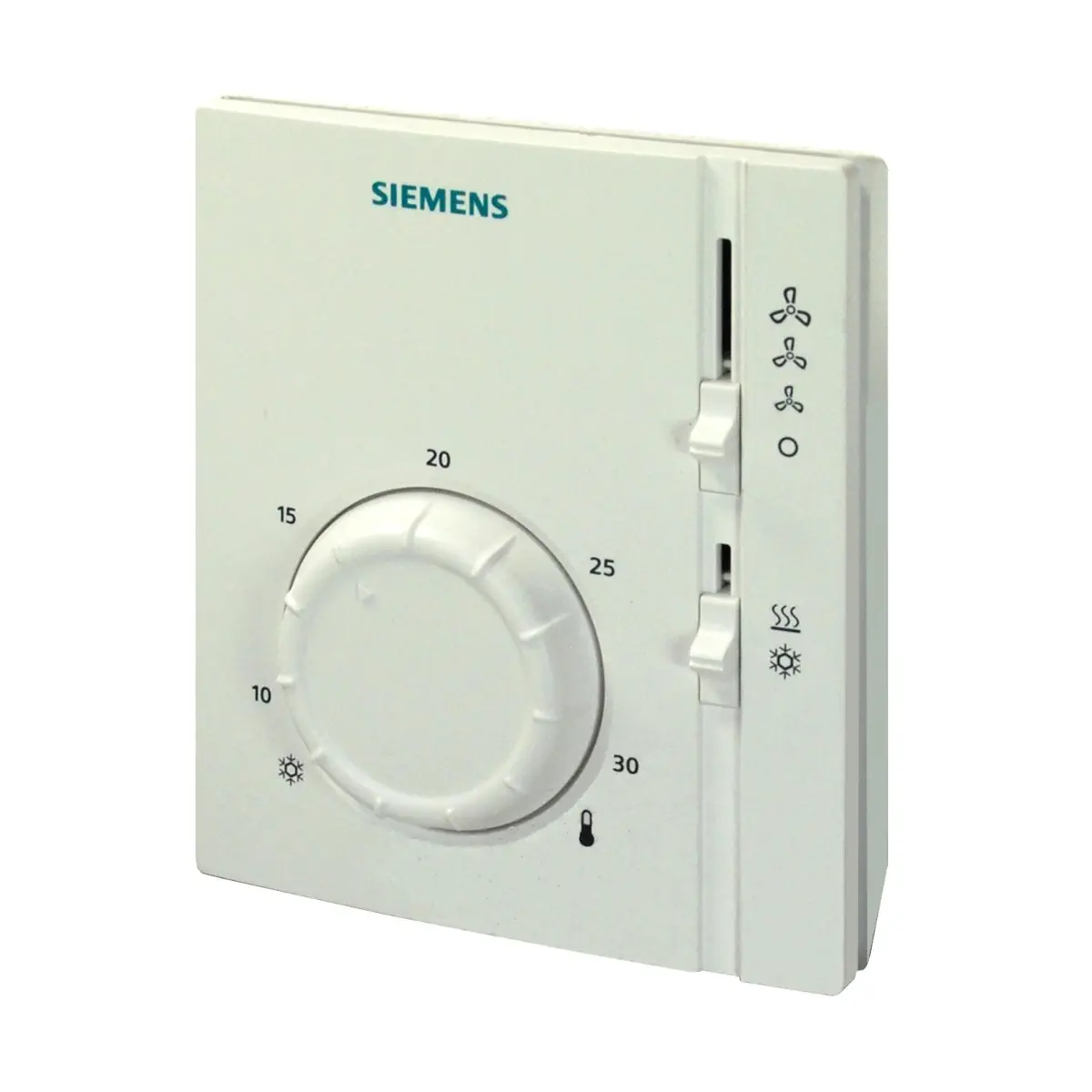

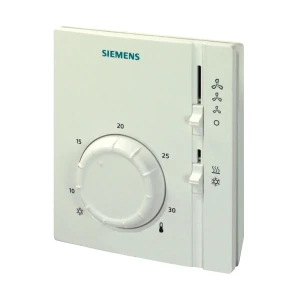

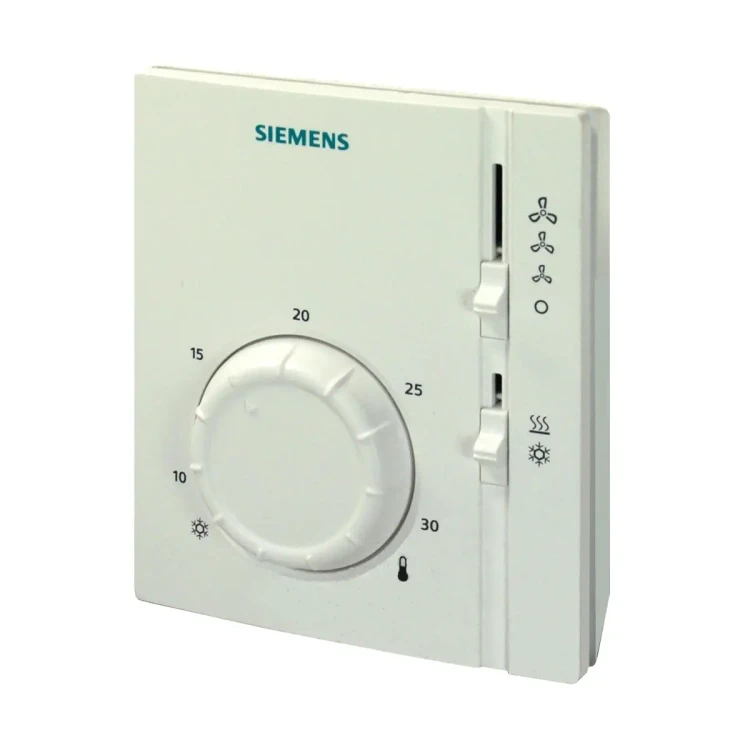

RAB31 to elektromechaniczny termostat pomieszczeniowy do 4-rurowych klimakonwektorów wentylatorowych, z 2-stawną regulacją temperatury, ręcznym przełączaniem trybu ogrzewanie / chłodzenie oraz sterowaniem wentylatorem 3-biegowym. Przełącza napięcie w szerokim zakresie 24…250 V AC, oferuje wyjścia 2-stawne (zał/wył) dla zaworów ogrzewania i chłodzenia oraz dla trzech biegów wentylatora, dzięki czemu idealnie sprawdza się w prostych, niezawodnych układach regulacji temperatury w pomieszczeniach.

Najważniejsze cechy

• Producent: Siemens
• Model: RAB31
• Symbol magazynowy: S55770-T229
• Typ urządzenia: termostat pomieszczeniowy do 4-rurowych klimakonwektorów wentylatorowych
• Regulacja temperatury: 2-stawna (załącz / wyłącz)
• Tryb pracy: ręczne przełączanie ogrzewanie / chłodzenie za pomocą suwaka
• Sterowanie wentylatorem: ręczny przełącznik prędkości wentylatora 3-biegowego z możliwością pracy ciągłej na wybranym biegu lub automatycznego przełączania biegów przez termostat
• Napięcie przełączane: 24…250 V AC, 50/60 Hz
• Obciążalność styków: 0,2…6(2) A
• Wyjścia sterujące: Q1/Q2/Q3 – I, II i III bieg wentylatora (do 250 V AC), Y1 – siłownik zaworu ogrzewania (do 250 V AC), Y2 – siłownik zaworu chłodzenia (do 250 V AC)
• Zakres nastawy temperatury w pomieszczeniu: 8…30 °C
• Histereza przełączania: ≤ 1 K
• Element pomiarowy: membrana wypełniona gazem, bezpiecznym dla środowiska
• Podłączenie elektryczne: zaciski śrubowe do przewodów 2 x 1,5 mm² (min. 0,5 mm²)
• Klasa bezpieczeństwa: II wg EN 60730-1
• Stopień ochrony obudowy: IP30 wg EN 60529
• Warunki pracy: 0…50 °C, wilgotność < 95% r.h., normalny stopień zanieczyszczeń wg EN 60730-1
• Warunki transportu / składowania: -20…50 °C, wilgotność < 95% r.h., klasa 2K3/1K3, warunki mechaniczne 2M2 wg IEC 60721-3-2
• Zgodność: oznakowanie CE (UE) oraz RCM
• Kolor obudowy: biały, NCS S 0502-G (odpowiednik RAL 9003)
• Masa: ok. 0,14 kg

Zastosowanie

Termostat RAB31 stosowany jest w instalacjach ogrzewania i chłodzenia do utrzymywania zadanej temperatury w pomieszczeniu, w szczególności w systemach z 4-rurowymi klimakonwektorami wentylatorowymi, w których występują oddzielne obiegi grzewcze i chłodnicze oraz wentylator 3-biegowy.

Typowe obiekty:

• budynki użyteczności publicznej,
• budynki mieszkalne,
• budynki przemysłu lekkiego.

Może współpracować z:

• zaworami strefowymi,
• zaworami termicznymi,
• wentylatorami 3-biegowymi.

Przykładowe siłowniki współpracujące (2-stawne, on/off):

• SFA21.. – siłowniki elektryczne 2-stawne,
• STA21.. – siłowniki termiczne do zaworów grzejnikowych,
• STP21.. – siłowniki termiczne do zaworów o skoku 2,5 mm,
• SUA21.. – siłowniki elektryczne do zaworów VVI46.. (2-stawne on/off).

Funkcje i działanie

Regulacja 2-stawna ogrzewania i chłodzenia

• Termostat utrzymuje temperaturę pomieszczenia w pobliżu nastawionej wartości zadanej dzięki 2-stawnemu (zał/wył) sterowaniu zaworami ogrzewania i chłodzenia.
• Spadek temperatury w pomieszczeniu poniżej wartości zadanej powoduje zwarcie styku ogrzewania – aktywowane jest wyjście Y1 (zawór „Ogrzewanie”).
• Wzrost temperatury powyżej wartości zadanej powoduje zwarcie styku chłodzenia – aktywowane jest wyjście Y2 (zawór „Chłodzenie”).
• Przełączanie odbywa się z histerezą ≤ 1 K, co ogranicza częstotliwość załączeń i zapewnia stabilną pracę układu.
• Tryb ogrzewanie / chłodzenie wybierany jest ręcznie za pomocą suwaka trybu pracy na obudowie.

Sterowanie wentylatorem 3-biegowym

Termostat RAB31 wyposażony jest w przełącznik biegów wentylatora oraz zworkę konfiguracyjną na płytce drukowanej, umożliwiającą wybór sposobu pracy wentylatora:

• Praca ręczna (SR1): wentylator pracuje ciągle na wybranym biegu ustawionym przełącznikiem biegów na obudowie termostatu (I, II lub III bieg).
• Praca automatyczna (SR2): biegi wentylatora są przełączane przez termostat w zależności od zapotrzebowania na ogrzewanie lub chłodzenie oraz pozycji suwaka trybu pracy.

Wyjścia sterujące wentylatorem:

• Q1: wyjście „I bieg wentylatora”, 250 V AC
• Q2: wyjście „II bieg wentylatora”, 250 V AC
• Q3: wyjście „III bieg wentylatora”, 250 V AC

Nastawa temperatury i ograniczenie zakresu

• Wymaganą temperaturę w pomieszczeniu ustawia się pokrętłem na obudowie termostatu.
• Standardowy zakres nastawy wynosi 8…30 °C.
• Zakres dostępny dla użytkownika może być zawężony za pomocą ograniczników znajdujących się pod pokrywą, co pozwala np. ograniczyć możliwość zbyt dużej zmiany nastawy przez użytkowników.

Budowa i element pomiarowy

• Termostat wykorzystuje membranę wypełnioną gazem jako element pomiarowy, co zapewnia stabilny, niezawodny pomiar temperatury.
• Membrana wypełniona jest gazem bezpiecznym dla środowiska.
• Obudowa wykonana jest z tworzywa sztucznego w kolorze białym.
• Urządzenie jest bezobsługowe – nie wymaga okresowej konserwacji.

Uwagi dotyczące obciążenia i dokładności regulacji

• Ze względu na nagrzewanie się urządzenia podczas przepływu prądu, obciążenia powyżej 3 A podłączone do obwodów ogrzewania mogą pogorszyć dokładność pomiaru temperatury i zachowanie układu regulacji.
• W przypadku obwodów chłodzenia, obciążenia powyżej 1 A mogą mieć podobnie niekorzystny wpływ na dokładność regulacji.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24…250 V AC, 50/60 Hz.
• Prąd znamionowy: 0,2…6(2) A.
• Zaciski: śrubowe, do 2 przewodów 1,5 mm² (min. 0,5 mm² na żyłę).
• Wejścia / wyjścia:
• L: linia zasilająca (24…250 V AC)
• N: neutralny / masa
• Q1, Q2, Q3: wyjścia sterujące biegami wentylatora 3-biegowego (I, II, III bieg), do 250 V AC
• Y1: wyjście sterujące „siłownik zaworu ogrzewania”, 250 V AC
• Y2: wyjście sterujące „siłownik zaworu chłodzenia”, 250 V AC
• Brak wewnętrznego bezpiecznika: linia zasilająca L musi być zabezpieczona zewnętrznym wyłącznikiem nadprądowym maks. C 10 A.
• Brak wewnętrznego zabezpieczenia linii zasilających zewnętrzne odbiorniki (Q1, Q2, Q3, Y1, Y2) – należy dobrać przekroje przewodów i zabezpieczenia zgodnie z przepisami oraz prądem znamionowym podłączonych odbiorników.

Dane techniczne

• Napięcie przełączane: 24…250 V AC
• Prąd: 0,2…6(2) A
• Częstotliwość: 50 lub 60 Hz
• Regulacja: 2-stawna (on/off)
• Element pomiarowy: membrana wypełniona gazem
• Zakres nastawy temperatury: 8…30 °C
• Histereza przełączania: SD ≤ 1 K
• Warunki pracy (klimatyczne): klasa 3K5 wg IEC 60721-3-3, 0…50 °C, < 95% r.h.
• Warunki transportu / składowania: klasy 2K3/1K3 wg IEC 60721-3-2, -20…50 °C, < 95% r.h.
• Warunki mechaniczne: klasa 2M2 wg IEC 60721-3-2
• Stopień zanieczyszczeń: normalny wg EN 60730-1
• Klasa bezpieczeństwa: II wg EN 60730-1
• Stopień ochrony: IP30 wg EN 60529
• Kolor: biały, NCS S 0502-G (RAL 9003)
• Masa: ok. 0,14 kg

Montaż

• Termostat montuje się w miejscu zapewniającym reprezentatywny pomiar temperatury, bez bezpośredniego nasłonecznienia oraz bez wpływu lokalnych źródeł ciepła lub chłodu (grzejniki, nawiewy, urządzenia biurowe itp.).
• Zalecana wysokość montażu wynosi ok. 1,5 m nad podłogą.
• Możliwy montaż na standardowych puszkach przyłączeniowych dostępnych w handlu lub bezpośrednio na ścianie.
• Opcjonalne adaptery montażowe:
• ARG70: adapter 120 x 120 mm do puszek 4” x 4”
• ARG70.1: adapter 96 x 120 mm do puszek 2” x 4”
• ARG70.2: adapter 112 x 130 mm do okablowania natynkowego
• Termostat należy montować na płaskiej ścianie, aby zapewnić prawidłowe przyleganie obudowy.
• Montaż przebiega w kolejności: mocowanie płytki montażowej, podłączenie przewodów do zacisków, nałożenie obudowy termostatu i zamknięcie pokrywy (szczegóły w instrukcji montażu).
• Instalację i serwis (np. otwieranie obudowy) może wykonywać wyłącznie wykwalifikowany personel – przed pracami należy odłączyć zasilanie (napięcie do 250 V AC).
• Przestrzegać lokalnych przepisów dotyczących instalacji elektrycznych.
• Jeśli w pomieszczeniu odniesienia zainstalowane są termostatyczne zawory grzejnikowe, należy ustawić je w pozycji pełnego otwarcia, aby termostat pomieszczeniowy był nadrzędnym elementem regulacji.

Eksploatacja i utylizacja

• Termostat pomieszczeniowy RAB31 jest urządzeniem bezobsługowym.
• Po zakończeniu eksploatacji urządzenie należy traktować jako zużyty sprzęt elektroniczny i utylizować zgodnie z właściwą Dyrektywą Europejską – nie wolno wyrzucać go z odpadami komunalnymi.
• Utylizację prowadzić poprzez dedykowane kanały zbiórki, z zachowaniem wszystkich obowiązujących regulacji i przepisów.

Podsumowanie

Siemens RAB31 to prosty, niezawodny termostat pomieszczeniowy do 4-rurowych klimakonwektorów, łączący 2-stawną regulację temperatury z ręcznym przełączaniem ogrzewanie/chłodzenie oraz sterowaniem wentylatorem 3-biegowym. Szeroki zakres napięcia przełączanego 24…250 V AC, możliwość współpracy z siłownikami elektrycznymi i termicznymi, membrana gazowa jako element pomiarowy oraz solidna, kompaktowa obudowa czynią z niego praktyczne rozwiązanie do strefowej regulacji temperatury w budynkach użyteczności publicznej, mieszkalnych i obiektach przemysłu lekkiego.
