RAB21 Termostat pomieszczeniowy do sterowania klimakonwektorami, 24..250 [V] AC, 8..30 [°C], klimakonwektory 2-rurowe, 2 wyjścia 2-stawne, automatyczne

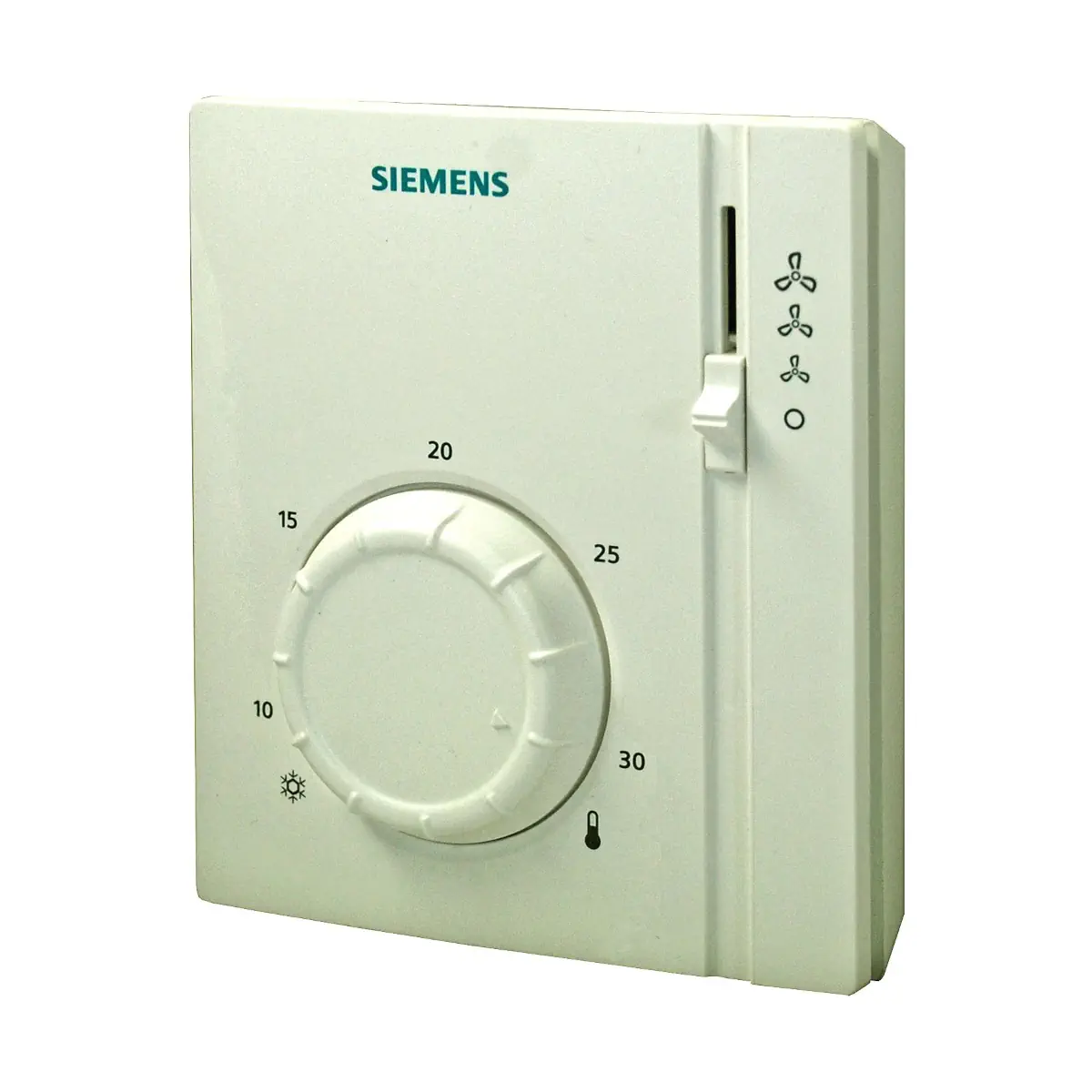

Siemens RAB21 to 2-stawny termostat pomieszczeniowy do 2-rurowych klimakonwektorów wentylatorowych, przeznaczony do instalacji ogrzewania lub chłodzenia. Umożliwia utrzymanie wymaganej temperatury w pomieszczeniu w zakresie 8…30 °C, oferuje ręczny przełącznik prędkości wentylatora 3-biegowego oraz funkcję przełączania ogrzewanie/chłodzenie za pomocą zewnętrznego termostatu przełączającego. Termostat realizuje regulację 2-stawną (ON/OFF) zaworu, przy napięciu przełączania 24…250 V AC, a element pomiarowy stanowi membrana wypełniona gazem.

Najważniejsze cechy

• Producent: Siemens
• Model: RAB21
• Oznaczenie producenta (ASN): S55770-T227
• Typ urządzenia: termostat pomieszczeniowy do 2-rurowych klimakonwektorów wentylatorowych
• Zastosowanie: instalacje ogrzewania lub chłodzenia do utrzymywania zadanej temperatury pomieszczenia
• Regulacja: 2-stawna (ON/OFF)
• Zakres nastawy temperatury: 8…30 °C
• Histereza przełączania: ≤ 1 K
• Napięcie przełączania: 24…250 V AC, 50/60 Hz
• Prąd przełączania: 0,2…6 (2) A
• Wyjście sterujące zaworem: 2-stawne (ON/OFF), 24…250 V AC
• Sterowanie wentylatorem: ręczny przełącznik prędkości wentylatora 3-biegowego
• Tryby pracy wentylatora: praca z nastawioną prędkością lub praca sterowana (przełączanie biegów przez termostat – wybór zworą)
• Element pomiarowy: membrana wypełniona gazem
• Kolor obudowy: biały, NCS S 0502-G (odpowiednik RAL 9003)
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: II wg EN 60730-1
• Warunki pracy: 0…50 °C, < 95% r.h., klasa klimatyczna 3K5 (IEC 60721-3-3)
• Warunki transportu / składowania: -20…50 °C, < 95% r.h., klasy 2K3/1K3, 2M2 (IEC 60721-3-2)
• Okablowanie: zaciski śrubowe dla przewodów 2 × 1,5 mm² (min. 0,5 mm²)
• Masa: ok. 0,14 kg

Zastosowanie

Termostat pomieszczeniowy RAB21 stosowany jest w instalacjach ogrzewania lub chłodzenia do utrzymywania zadanej temperatury w pomieszczeniu. Typowe obiekty to:

• budynki użyteczności publicznej,
• budynki mieszkalne,
• budynki przemysłu lekkiego.

RAB21 współpracuje z 2-rurowymi klimakonwektorami wentylatorowymi oraz m.in. z:

• zaworami strefowymi,
• zaworami termicznymi,
• wentylatorami 3-biegowymi,
• zewnętrznymi termostatami przełączającymi (do funkcji ogrzewanie/chłodzenie).

Funkcje i działanie

Regulacja temperatury 2-stawna

• Termostat mierzy temperaturę pomieszczenia za pomocą membrany wypełnionej gazem.
• Spadek temperatury poniżej nastawionej wartości zadanej powoduje zwarcie styku ogrzewania (w trybie ogrzewania).
• Wzrost temperatury powyżej nastawy powoduje zwarcie styku chłodzenia (w trybie chłodzenia).
• Wyjście sterujące pracuje w logice ON/OFF, co umożliwia 2-stawne sterowanie siłownikiem zaworu (otwórz/zamknij).
• Przebieg przełączania dla ogrzewania i chłodzenia z uwzględnieniem histerezy SD (≤ 1 K) przedstawiono w schematach działania w karcie katalogowej.

Przełączanie ogrzewanie / chłodzenie

• RAB21 posiada możliwość przełączania funkcji ogrzewanie/chłodzenie za pomocą zewnętrznego termostatu przełączającego.
• W aplikacjach 2-rurowych (jeden zawór dla ogrzewania i chłodzenia) zewnętrzny termostat przełączający (np. zgodnie ze schematem z użyciem S1, np. RYT182) steruje, czy sygnał sterujący ma pracować w trybie ogrzewania czy chłodzenia.
• Termostat udostępnia wyjścia Y1 i Y2:
  • Y1: wyjście sterujące „siłownik zaworu ogrzewania”, 24…250 V AC,
  • Y2: wyjście sterujące „siłownik zaworu chłodzenia” lub „siłownik zaworu ogrzewania/chłodzenia” (w konfiguracji jednofunkcyjnej), 24…250 V AC.

Sterowanie wentylatorem 3-biegowym

Termostat RAB21 umożliwia sterowanie 3-biegowym wentylatorem klimakonwektora. Do dyspozycji są dwa sposoby pracy wentylatora:

• Praca ręczna (ciągła) na wybranym biegu – bieg I, II lub III wybierany jest przełącznikiem na obudowie termostatu, a wentylator pracuje w sposób ciągły z nastawioną prędkością.
• Praca sterowana (automatyczna) – prędkość wentylatora jest przełączana poprzez termostat, zgodnie z wymaganiami funkcji, przy czym:
  • funkcja pracy wentylatora ustawiana jest zworą na płytce drukowanej,
  • dostępne są trzy pozycje zwory:
    • Praca wentylatora z nastawioną prędkością,
    • Sterowanie wentylatorem wraz z zaworem chłodzenia,
    • Sterowanie wentylatorem wraz z zaworem ogrzewania.

Wyjścia sterujące prędkościami wentylatora:

• Q1: I bieg wentylatora, 24…250 V AC,
• Q2: II bieg wentylatora, 24…250 V AC,
• Q3: III bieg wentylatora, 24…250 V AC.

Nastawa temperatury

• Wymaganą temperaturę pomieszczenia ustawia się pokrętłem na obudowie w zakresie 8…30 °C.
• Zakres nastawy może być mechanicznie ograniczony za pomocą ograniczników znajdujących się pod pokrywą termostatu (np. do zawężenia minimalnej i maksymalnej dopuszczalnej temperatury).

Podłączenie elektryczne i bezpieczeństwo

• Zasilanie i obwody wykonawcze pracują przy 24…250 V AC, 50/60 Hz.
• Termostat wyposażony jest w zaciski śrubowe dla przewodów do 2 × 1,5 mm² (min. 0,5 mm²).
• Brak wewnętrznego bezpiecznika linii zasilających zewnętrzne odbiorniki (Q1, Q2, Q3, Y1, Y2).
• W każdym przypadku wymagane jest zewnętrzne zabezpieczenie linii zasilającej L wyłącznikiem nadprądowym maks. C 10 A.
• Czynności serwisowe (otwieranie obudowy, podłączenia elektryczne) może wykonywać wyłącznie wykwalifikowany personel; przed otwarciem obudowy należy odłączyć zasilanie (Uwaga: 250 V AC!).

Urządzenia współpracujące

Zgodnie z kartą katalogową, termostat RAB21 może współpracować z następującymi siłownikami (2-stawne sterowanie ON/OFF):

• SFA21.. – siłownik elektryczny 2-stawny,
• STA21.. – siłownik termiczny do zaworów grzejnikowych,
• STP21.. – siłownik termiczny do zaworów o skoku 2,5 mm,
• SUA21.. – siłownik elektryczny 2-stawny (ON/OFF) do zaworów VVI46..

Wyposażenie dodatkowe

Do montażu termostatu RAB21 dostępne są adaptery:

• ARG70 – adapter 120 × 120 mm do puszek podłączeniowych 4" × 4",
• ARG70.1 – adapter 96 × 120 mm do puszek podłączeniowych 2" × 4",
• ARG70.2 – adapter 112 × 130 mm do okablowania natynkowego.

Dane techniczne

• Napięcie przełączania: 24…250 V AC
• Częstotliwość: 50 lub 60 Hz
• Prąd przełączania: 0,2…6 (2) A
• Histereza przełączania: SD ≤ 1 K
• Zakres nastaw wartości zadanej: 8…30 °C
• Zaciski przyłączeniowe: śrubowe, do 2 × 1,5 mm² (min. 0,5 mm²)
• Warunki pracy: 0…50 °C; wilgotność < 95% r.h.; klasa klimatyczna 3K5 (IEC 60721-3-3)
• Warunki transportu i składowania: -20…50 °C; wilgotność < 95% r.h.; klasy 2K3/1K3, 2M2 (IEC 60721-3-2)
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: II wg EN 60730-1
• Zgodność UE (CE): wg dokumentu CE1T3015xx
• Zgodność RCM: wg dokumentu CE1T3561en_C1
• Deklaracja środowiskowa produktu: CE1E3015 (informacje dot. zgodności z RoHS, składu materiałów, utylizacji)
• Materiał obudowy: tworzywo sztuczne
• Element pomiarowy: membrana wypełniona gazem bezpiecznym dla środowiska
• Kolor: biały, NCS S 0502-G (RAL 9003)
• Masa: ok. 0,14 kg

Montaż i wskazówki eksploatacyjne

• Termostat RAB21 należy montować w miejscu zapewniającym reprezentatywny pomiar temperatury – z dala od bezpośredniego nasłonecznienia oraz innych źródeł ciepła lub chłodu.
• Zalecana wysokość montażu to ok. 1,5 m nad podłogą.
• Urządzenie można montować na typowych puszkach przyłączeniowych lub bezpośrednio na płaskiej ścianie.
• Podczas montażu:
  • najpierw mocuje się podstawę,
  • następnie zakłada się obudowę termostatu i wykonuje połączenia elektryczne,
  • na końcu montuje się pokrywę (zgodnie z instrukcją montażu).
• Należy przestrzegać lokalnych przepisów dotyczących instalacji elektrycznych.
• Jeśli w pomieszczeniu odniesienia znajdują się termostatyczne zawory grzejnikowe, powinny być ustawione w pozycji pełnego otwarcia.
• Termostat jest urządzeniem bezobsługowym.
• W związku z nagrzewaniem się urządzenia przy obciążeniu:
  • w trybie ogrzewania – obciążenia powyżej 3 A mogą negatywnie wpływać na zachowanie układu regulacji i dokładność pomiaru temperatury,
  • w trybie chłodzenia – obciążenia powyżej 1 A mogą mieć podobny niekorzystny wpływ.

Utylizacja i zgodność środowiskowa

• Urządzenie podlega utylizacji jako zużyty sprzęt elektroniczny i nie może być usuwane z odpadami komunalnymi.
• Należy stosować odpowiednie kanały zbiórki i utylizacji oraz przestrzegać obowiązujących przepisów.
• Membrana termostatu wypełniona jest gazem bezpiecznym dla środowiska.

Podsumowanie

Siemens RAB21 to kompaktowy, 2-stawny termostat pomieszczeniowy do 2-rurowych klimakonwektorów wentylatorowych, z zakresem nastawy 8…30 °C i ręcznym przełącznikiem 3 prędkości wentylatora. Umożliwia realizację funkcji ogrzewania lub chłodzenia oraz – przy zastosowaniu zewnętrznego termostatu przełączającego – automatyczne przełączanie pomiędzy tymi trybami. Szeroki zakres napięcia przełączania 24…250 V AC, współpraca z typowymi siłownikami 2-stawnymi oraz przemyślana konstrukcja (gazowa membrana pomiarowa, klasa ochronności II, IP30) sprawiają, że RAB21 jest uniwersalnym i niezawodnym rozwiązaniem do sterowania klimakonwektorami w instalacjach HVAC.
