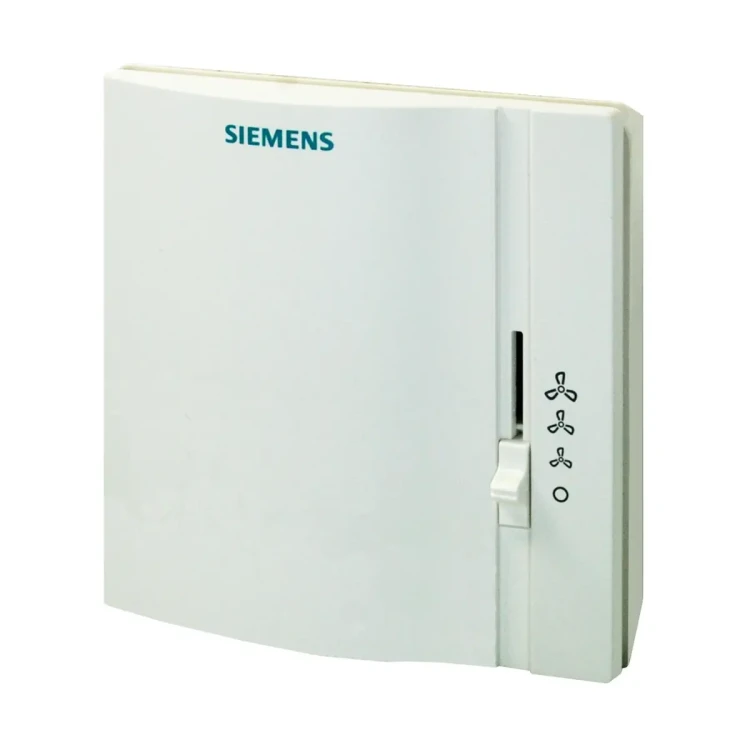

RAB91 Przełącznik prędkości wentylatora 3-biegowego, Przełącznik prędkości wentylatora 3-biegowego, maks. 250 [V] AC, 6 (2,5) A (zastępuje RAB90)

RAB91 to prosty, ręczny przełącznik prędkości wentylatora 3-biegowego z pozycjami 0-I-II-III, przeznaczony do wyboru biegu wentylatora w instalacjach ogrzewania lub chłodzenia. Może pracować przy napięciu 24…250 V AC, sterując 3-biegowym wentylatorem w typowych zastosowaniach w budynkach handlowych, mieszkalnych oraz w przemyśle lekkim.

Najważniejsze cechy

• Producent: Siemens
• Model: RAB91
• Typ urządzenia: przełącznik biegów / prędkości wentylatora 3-biegowego
• Zakres napięcia zasilania: 24…250 V AC
• Częstotliwość sieci: 50 lub 60 Hz
• Liczba biegów: 3 (I, II, III) + pozycja 0 (wyłączenie)
• Obciążalność styków: 0,2…6 (2,5) A
• Wyjścia sterujące: Q1 – I bieg, Q2 – II bieg, Q3 – III bieg wentylatora, maks. 250 V AC
• Typ wentylatora: 3-biegowy (M1)
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: II wg EN 60730-1
• Sposób montażu: na płaskiej ścianie lub na standardowych puszkach podłączeniowych (z adapterem)
• Materiał obudowy: tworzywo sztuczne
• Kolor obudowy: biały, NCS S 0502-G (RAL 9003)
• Masa: 0,12 kg

Zastosowanie

Przełącznik biegów wentylatora RAB91 stosowany jest w instalacjach ogrzewania lub chłodzenia do ręcznego wybierania biegu 3-biegowego wentylatora.

Typowe zastosowania:

• systemy klimatyzacji i wentylacji w budynkach handlowych,
• instalacje ogrzewania / chłodzenia w budynkach mieszkalnych,
• układy wentylacji w przemyśle lekkim, gdzie wymagany jest prosty wybór prędkości wentylatora.

Funkcje i działanie

Przełączanie biegów wentylatora

RAB91 wyposażony jest w 4-pozycyjny przełącznik obrotowy z pozycjami 0-I-II-III:

• 0: wentylator wyłączony – brak napięcia na wyjściach Q1, Q2, Q3,
• I: zasilenie wyjścia Q1 – praca na I biegu wentylatora,
• II: zasilenie wyjścia Q2 – praca na II biegu wentylatora,
• III: zasilenie wyjścia Q3 – praca na III biegu wentylatora.

Przełącznik realizuje wybór jednego z trzech biegów 3-biegowego wentylatora M1 przy zasilaniu do 250 V AC.

Podłączenie elektryczne i zaciski

• L: napięcie zasilania, maks. 250 V AC
• N: przewód neutralny
• N1: wewnętrzny przełącznik prędkości wentylatora
• M1: 3-biegowy wentylator
• Q1: wyjście sterujące „I bieg wentylatora”, 250 V AC
• Q2: wyjście sterujące „II bieg wentylatora”, 250 V AC
• Q3: wyjście sterujące „III bieg wentylatora”, 250 V AC
• Zaciski śrubowe: do przewodów 2 × 1,5 mm² (minimalny przekrój 0,5 mm²)

Wskazówki montażowe i bezpieczeństwo

• Urządzenie można montować na dostępnych w handlu puszkach podłączeniowych lub bezpośrednio na płaskiej ścianie.
• Podczas montażu najpierw mocuje się podstawę, następnie na niej obudowę i wykonuje połączenia elektryczne; na końcu zakłada się pokrywę (zgodnie z instrukcją montażu).
• Czynności serwisowe (otwieranie obudowy) mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed otwarciem pokrywy należy odłączyć zasilanie (napięcie do 250 V AC).
• Należy przestrzegać lokalnych przepisów dotyczących instalacji elektrycznych.
• Brak wewnętrznego zabezpieczenia linii zasilających zewnętrzne odbiorniki (Q1, Q2, Q3) – wymagane jest zewnętrzne zabezpieczenie linii L wyłącznikiem nadprądowym maks. C 10 A.
• Przekroje przewodów należy dobrać zgodnie z obowiązującymi przepisami do znamionowych wartości zastosowanego zabezpieczenia nadprądowego.

Wyposażenie dodatkowe

• ARG70: adapter 120 × 120 mm do puszek podłączeniowych 4" × 4"
• ARG70.1: adapter 96 × 120 mm do puszek podłączeniowych 2" × 4"

Dane techniczne

• Napięcie zasilania: 24…250 V AC
• Częstotliwość: 50 lub 60 Hz
• Obciążalność styków: 0,2…6 (2,5) A
• Zabezpieczenie zewnętrzne: wymagany wyłącznik nadprądowy linii L, maks. C 10 A
• Typ zacisków: zaciski śrubowe do przewodów 2 × 1,5 mm² (min. 0,5 mm²)
• Warunki pracy (klimatyczne): wg IEC 60721-3-3, klasa 3K5
• Temperatura otoczenia (praca): 0…50 °C
• Wilgotność otoczenia (praca): <95% r.h.
• Stopień zanieczyszczeń: normalny, wg EN 60730-1
• Warunki transportu / składowania: wg IEC 60721-3-2, klasy 2K3/1K3
• Temperatura transportu i składowania: -20…50 °C
• Wilgotność (transport / składowanie): <95% r.h.
• Warunki mechaniczne (transport / składowanie): klasa 2M2
• Klasa bezpieczeństwa: II wg EN 60730-1
• Stopień ochrony obudowy: IP30 wg EN 60529
• Kolor: biały, NCS S 0502-G (RAL 9003)
• Masa: 0,12 kg
• Zgodność EU (CE): wg dokumentu CE1T3015xx
• Zgodność RCM: wg dokumentu CE1T3561en_C1
• Deklaracja środowiskowa produktu: CE1E3561

Podsumowanie

Siemens RAB91 to prosty w obsłudze, przeznaczony do montażu na ścianie przełącznik prędkości wentylatora 3-biegowego z zakresem napięcia 24…250 V AC. Cztery pozycje (0-I-II-III), wyjścia Q1–Q3 dla trzech biegów wentylatora, zgodność z wymaganymi normami (klasa bezpieczeństwa II, IP30) oraz możliwość montażu na standardowych puszkach przyłączeniowych z użyciem adapterów czynią go praktycznym rozwiązaniem do ręcznego sterowania 3-biegowymi wentylatorami w instalacjach ogrzewania i chłodzenia.
