RDD100 Regulator pomieszczeniowy, 230 [V] AC, 5..35 [°C], wyjście 2-stawne, ogrzewanie, ręczne przełączanie trybu pracy

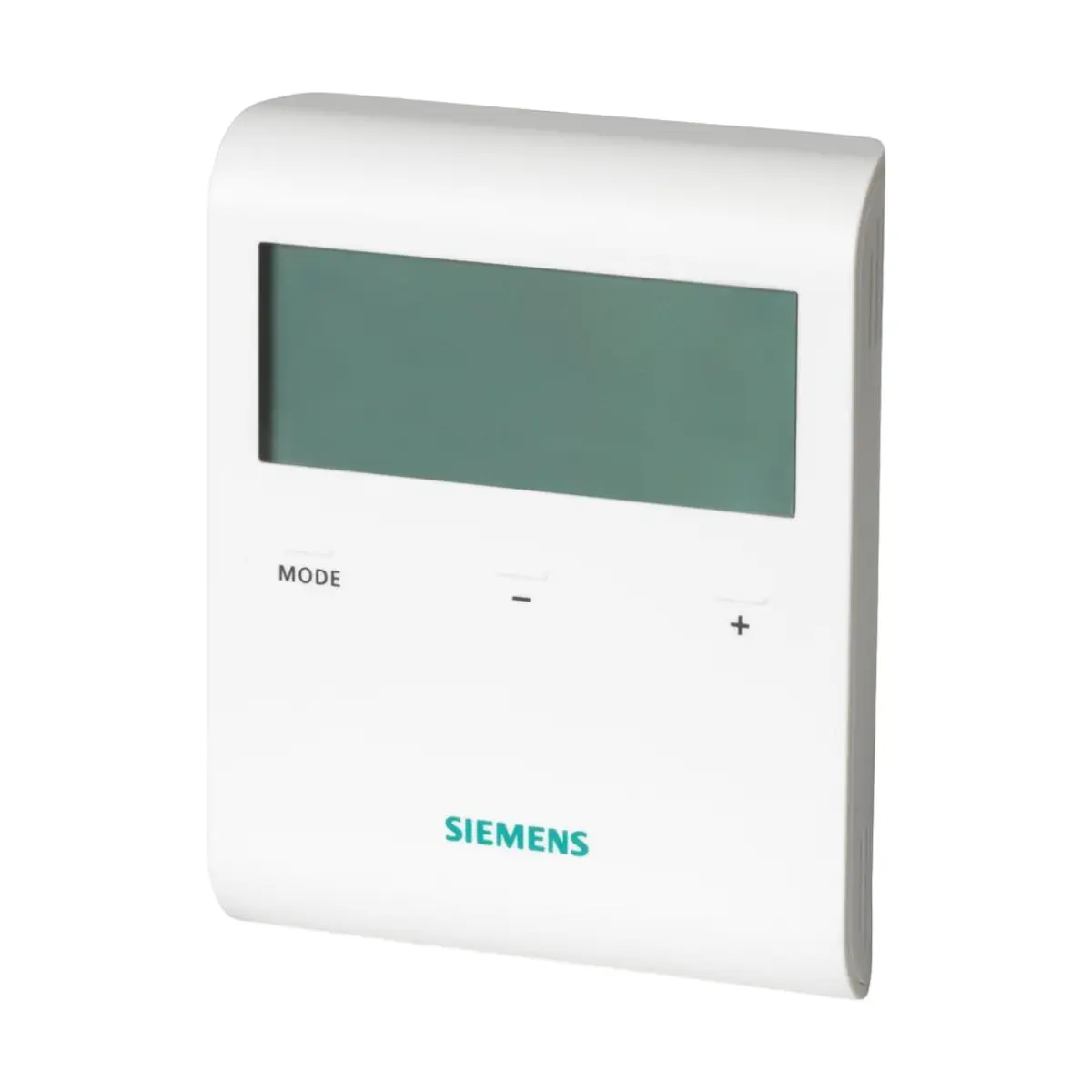

Siemens RDD100 (S55770-T275) to pomieszczeniowy regulator temperatury do instalacji grzewczych, realizujący regulację 2-stawną (włącz/wyłącz) z wyjściem do sterowania ogrzewaniem. Regulator mierzy temperaturę w pomieszczeniu za pomocą wbudowanego czujnika i utrzymuje wartość zadaną, przełączając wyjście z histerezą 1 K. Obsługa odbywa się przyciskami dotykowymi, a na czytelnym wyświetlaczu można prezentować temperaturę lub wartość zadaną w °C lub °F.

Najważniejsze cechy

• Producent: Siemens
• Model: RDD100
• Nr magazynowy: S55770-T275
• Typ: pomieszczeniowy regulator temperatury do instalacji grzewczych
• Regulacja: 2-stawna (włącz/wyłącz) – wyjście do ogrzewania
• Tryby pracy: Komfort, Ekonomiczny oraz Ochrona (symbol trybu Ochrona można włączyć parametrem)
• Czujnik temperatury: wbudowany
• Zasilanie: 230 V AC (+10% / -15%), 50 Hz
• Pobór mocy: 4 VA
• Histereza przełączania: 1 K
• Wyświetlanie: temperatura / wartość zadana w °C lub °F
• Blokady: ręczna blokada przycisków dotykowych, blokada wartości zadanej
• Przywracanie ustawień: możliwość przywrócenia ustawień fabrycznych parametrów instalacji i regulacji

Zastosowanie

RDD100 przeznaczony jest do regulacji temperatury w pomieszczeniu w instalacjach grzewczych. Typowe obiekty:

• apartamenty,
• pomieszczenia handlowe,
• szkoły.

Regulator może sterować m.in.:

• zaworami termicznymi lub strefowymi,
• kotłami gazowymi lub olejowymi,
• wentylatorami,
• pompami.

Funkcje i działanie

Pomiar i utrzymanie temperatury

• Pomiar temperatury odbywa się poprzez wbudowany czujnik.
• Regulator utrzymuje wartość zadaną przez wysterowanie wyjścia ogrzewania.
• Histereza przełączania: 1 K.

Tryby pracy i nastawy

• Komfort: domyślnie 20 °C (nastawa w zakresie 5…35 °C).
• Ekonomiczny: domyślnie 16 °C (nastawa w zakresie 5…35 °C).
• Ochrona: tryb dostępny (symbol można włączyć parametrem).
• Tryb wybierany jest przyciskiem zmiany trybu pracy; wartość zadana zmieniana przyciskami + i –.

Kalibracja czujnika

• Jeśli wskazanie temperatury nie odpowiada warunkom w pomieszczeniu, czujnik można skalibrować parametrem P04.

Budowa urządzenia

• Obudowa z tworzywa sztucznego z elektroniką, elementami obsługowymi i wbudowanym czujnikiem temperatury.
• Podstawa montażowa z zaciskami śrubowymi.
• Obudowa mocowana zatrzaskowo na podstawie montażowej i zabezpieczana śrubą.

Podłączenie elektryczne (wyjście włącz/wyłącz)

• Zasilanie regulatora: 230 V AC na zaciskach L – N.
• Styki wyjściowe (przełączny): Q11 (COM), Q12 (NZ/NC), Q14 (NO) – do obciążeń 24…230 V AC.
• Obciążalność styków: maks. 5(2) A, min. 8 mA (dla 24…230 V AC).
• Dobór styku do typu zaworu: Q11–Q12 dla zaworów NO, Q11–Q14 dla zaworów NC.
• Brak wewnętrznego bezpiecznika – wymagane jest zewnętrzne zabezpieczenie linii zasilającej.
• Zabezpieczenie nadprądowe linii 230 V AC: wyłącznik maks. 10 A (charakterystyka B, C lub D wg EN 60898 i EN 60947).

Wskazówki montażowe

• Nie montować na półkach, za zasłonami, w pobliżu źródeł ciepła ani w miejscu narażonym na bezpośrednie promieniowanie słoneczne.
• Zalecana wysokość montażu: ok. 1,5 m nad podłogą.
• Montaż w miejscu czystym, suchym, nienarażonym na zachlapanie wodą ani bezpośredni wpływ urządzeń chłodniczych czy grzewczych.
• Uwaga (nagrzewanie): każde obciążenie większe niż 3 A podłączone do regulatora może negatywnie wpływać na zachowanie regulacyjne i dokładność pomiaru temperatury.

Dane techniczne

• Napięcie zasilające: 230 V AC (+10% / -15%)
• Częstotliwość: 50 Hz
• Pobór mocy: 4 VA
• Regulacja / histereza: 2-stawna, SD = 1 K
• Zakres nastaw wartości zadanej (Komfort/Ekonomiczny): 5…35 °C
• Dokładność czujnika (przy 25 °C): < ±0,5 K
• Zakres kalibracji temperatury: ±3,0 K
• Rozdzielczość nastaw i wskazań: 0,5 °C
• Warunki pracy: 0…50 °C, <95% r.h., klasa 3K5 (IEC 60721-3-3)
• Stopień ochrony: IP30 (EN 60529)
• Klasa bezpieczeństwa: II (EN 60730-1, EN 60730-2-9)
• Klasa zanieczyszczeń: II (EN 60730-1)
• Zaciski podłączeniowe: 2 × 1,5 mm² lub 1 × 2,5 mm² (min. 0,5 mm²)
• Kolor frontu obudowy: RAL9003
• Waga: 0,134 kg
• Dyrektywy ekoprojektu i etykietowania: klasa I, wartość 1% (aplikacje z ogrzewaczami ze sterowaniem włącz/wyłącz)

Wymiary

• Szerokość: 85 mm
• Wysokość: 106 mm
• Głębokość: 21,5 mm

Podsumowanie

Siemens RDD100 to prosty i solidny regulator pokojowy do ogrzewania z zasilaniem 230 V AC oraz wyjściem włącz/wyłącz. Tryby Komfort i Ekonomiczny, blokady obsługi, czytelny wyświetlacz °C/°F oraz możliwość parametryzacji (w tym kalibracji czujnika) sprawiają, że jest to praktyczne rozwiązanie do typowych instalacji grzewczych w mieszkaniach, lokalach usługowych i obiektach edukacyjnych.
