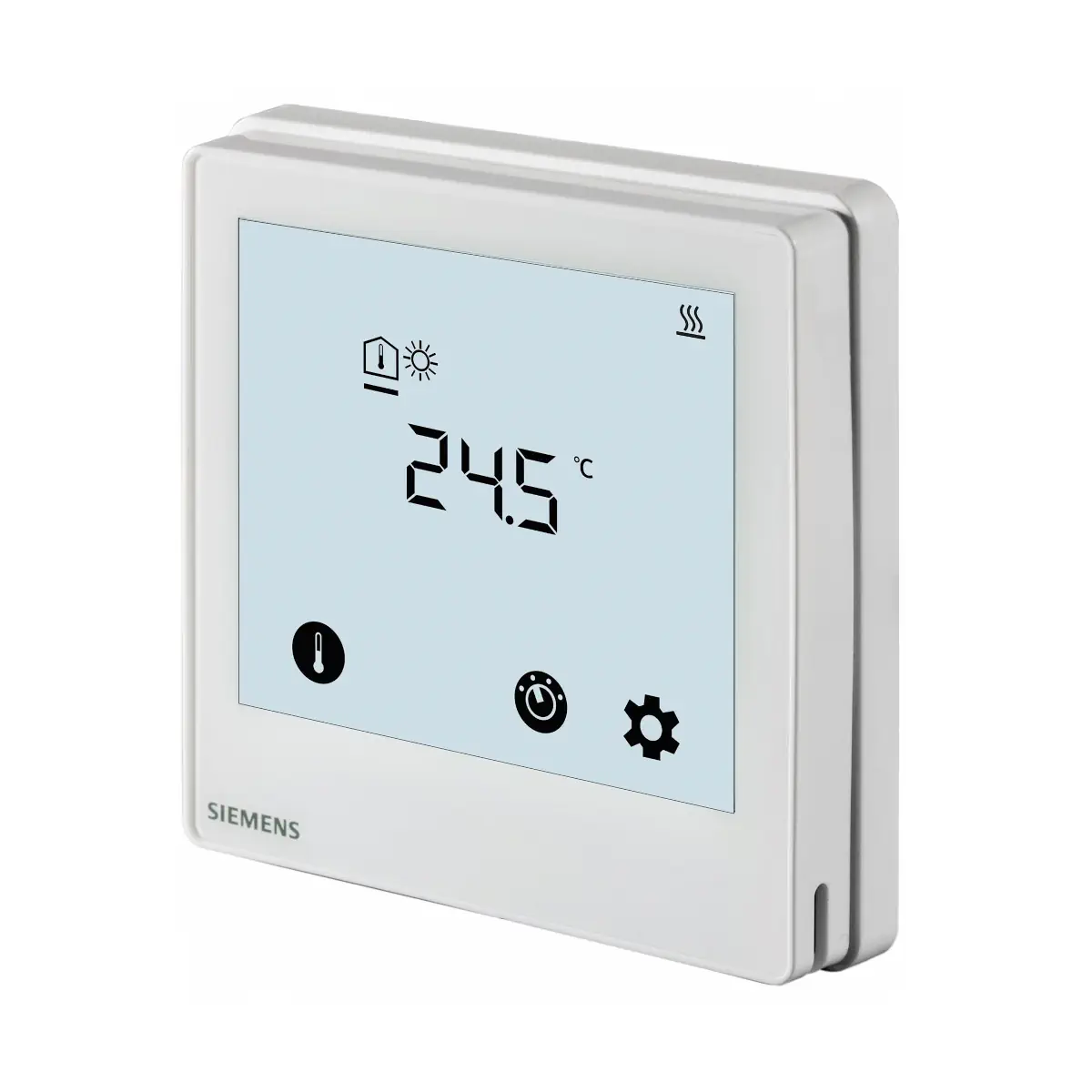

RDD810KN Regulator pomieszczeniowy z ekranem dotykowym do zastosowań grzewczych. Wyjście 2-stawne, 2 wejścia multifunkcyjne. Komunikacja KNX

Siemens RDD810KN to podtynkowy termostat pokojowy z ekranem dotykowym i komunikacją KNX (TP1-64), przeznaczony do zastosowań grzewczych. Urządzenie pracuje z zasilaniem AC 230 V i realizuje 2-pozycyjne sterowanie ON/OFF poprzez bezpotencjałowe wyjście przekaźnikowe (SPDT). Dodatkowo oferuje 2 wejścia wielofunkcyjne (np. kontakt okienny, czujnik obecności, zewnętrzny czujnik temperatury), podświetlany wyświetlacz oraz możliwość uruchomienia i parametryzacji z poziomu HMI, Synco ACS lub ETS5.

Najważniejsze cechy

• Producent: Siemens
• Model: RDD810KN
• Typ: podtynkowy termostat pokojowy z ekranem dotykowym i komunikacją KNX
• Zastosowanie: regulacja temperatury pomieszczenia w systemach grzewczych
• Komunikacja: KNX bus (S-Mode i LTE-Mode), interfejs KNX TP1-64 (elektrycznie izolowany)
• Zasilanie: AC 230 V, 50/60 Hz
• Sterowanie: 2-pozycyjne ON/OFF
• Wyjście grzania: bezpotencjałowe, przekaźnikowe SPDT (NO/NC)
• Wejścia: 2 × wejście wielofunkcyjne X1-M i X2-M (czujnik temperatury lub styk bezpotencjałowy)
• Tryby pracy: Comfort, Economy, Protection
• Ograniczenia nastawy: minimalna i maksymalna wartość zadana temperatury pomieszczenia
• Wskazania na ekranie: temperatura aktualna lub nastawa, °C i/lub °F, podświetlenie
• Integracja: współpraca z Synco 700; integracja z Desigo (przez adresowanie grupowe ETS5 lub indywidualne); integracja z systemami firm trzecich (adresowanie grupowe ETS5)
• Kolor frontu obudowy: Ivory White

Zastosowanie

RDD810KN jest przeznaczony do sterowania temperaturą pomieszczenia w instalacjach grzewczych, m.in.:

• ogrzewanie podłogowe wodne (hydronic floor heating),
• grzejniki,
• kotły wiszące (wall-hung boilers).

Może sterować m.in. następującymi urządzeniami wykonawczymi:

• zawory termiczne lub strefowe (siłowniki zaworów),
• kotły gazowe lub olejowe,
• wentylatory,
• pompy.

Funkcje i działanie

Regulacja temperatury

• Regulacja na podstawie wbudowanego czujnika temperatury lub zewnętrznego czujnika temperatury pomieszczenia.
• Możliwość sterowania zależnie od temperatury z czujnika pokojowego lub zewnętrznego.
• Regulowana różnica przełączania w trybie grzania: fabrycznie 2 K (zakres 0,5…6 K).
• Ograniczenie temperatury dla ogrzewania podłogowego (funkcja limitowania).

Tryby pracy i komfort użytkownika

• Tryby: Comfort, Economy, Protection.
• Możliwość wyboru trybu z poziomu ekranu dotykowego.
• Tymczasowe wydłużenie trybu Comfort.
• Wyświetlanie temperatury aktualnej lub nastawy w °C i/lub °F.
• Blokada klawiszy: odblokowanie, pełna blokada lub blokada nastawy.

Wejścia wielofunkcyjne X1 / X2

Termostat posiada 2 wejścia wielofunkcyjne (X1-M, X2-M), które można przypisać m.in. do:

• kontaktu okiennego (window contact),
• czujnika obecności (presence detector),
• zewnętrznego czujnika temperatury pomieszczenia lub temperatury powrotu (external/return air temperature sensor),
• wejścia awarii (fault input),
• wejścia monitorującego (monitor input) dla czujnika temperatury lub stanu przełącznika.

• Ustawienie fabryczne: X1 = kontakt okienny, X2 = czujnik zewnętrzny (funkcje wybierane parametrami P38 / P40).

KNX – komunikacja i funkcje systemowe

• Komunikacja przez KNX (zaciski CE+ i CE-).
• Wyświetlanie czasu z magistrali KNX.
• Wyświetlanie temperatury zewnętrznej z KNX na stronie INFO.
• Harmonogramy i centralne sterowanie nastawami przez KNX.
• Współpraca z Synco 700 oraz możliwość integracji z urządzeniami kompatybilnymi KNX.

Podłączenie elektryczne i zaciski

• Zasilanie: L, N (AC 230 V).
• Wyjście przekaźnikowe SPDT: Q11, Q12, Q14.
• Wyjście NC: Q11–Q12 (dla zaworów NO).
• Wyjście NO: Q11–Q14 (dla zaworów NC).
• Wejścia wielofunkcyjne: X1, X2 oraz M (punkt odniesienia dla czujnika i styku).
• KNX: CE+ (KNX data +), CE- (KNX data -).

Dane techniczne

• Napięcie znamionowe: AC 230 V
• Częstotliwość: 50/60 Hz
• Pobór mocy: max. 6,0 VA / 2,1 W
• Wyjście przekaźnikowe (Q11/Q12/Q14): bezpotencjałowe SPDT
• Obciążalność wyjścia: AC 24…230 V, min. 10 mA, max. 5(2) A (rezystancyjne / indukcyjne)
• Wejścia X1-M / X2-M: czujnik temperatury lub wejście cyfrowe (styk bezpotencjałowy)
• Zakres pomiaru (czujniki): 0…49 °C
• Maks. długość przewodu czujnika: 80 m
• Wejście cyfrowe (SELV): DC 0…5 V / max. 5 mA, wybór NO/NC
• Połączenie równoległe (1 styk): maks. 20 termostatów na jeden przełącznik
• Interfejs KNX: TP1-64 (izolowany), prąd magistrali 5 mA
• Rozdzielczość nastaw i wskazań temperatury: 0,5 °C
• Wbudowany czujnik temperatury: zakres 0…49 °C; dokładność przy 25 °C < ±0,5 K; kalibracja ±3,0 K
• Stopień ochrony obudowy: IP30
• Klasa ochronności: II
• Masa (bez / z opakowaniem): 0,145 kg / 0,245 kg

Montaż

• Montaż podtynkowy: na puszce okrągłej o średnicy min. 60 mm lub w puszce kwadratowej 86 mm (rozstaw mocowania 60,3 mm, głębokość min. 40 mm).
• Zalecana wysokość montażu: ok. 1,5 m nad podłogą.
• Nie montować w niszach, między regałami, za zasłonami, nad / przy źródłach ciepła ani w miejscu narażonym na bezpośrednie promieniowanie słoneczne.
• Miejsce montażu: czyste, suche, bez bezpośredniego nawiewu z urządzeń grzewczych/chłodniczych, nienarażone na kapanie wody.

Podsumowanie

Siemens RDD810KN to nowoczesny, podtynkowy termostat KNX do ogrzewania, łączący wygodę obsługi przez ekran dotykowy z elastycznym sterowaniem instalacją przez bezpotencjałowe wyjście przekaźnikowe i 2 wejścia wielofunkcyjne. Obsługa trybów Comfort/Economy/Protection, ograniczenia nastaw oraz funkcje KNX (czas, harmonogramy, sterowanie centralne) sprawiają, że sprawdzi się zarówno w mieszkaniach, jak i w obiektach komercyjnych oraz szkolnych.
