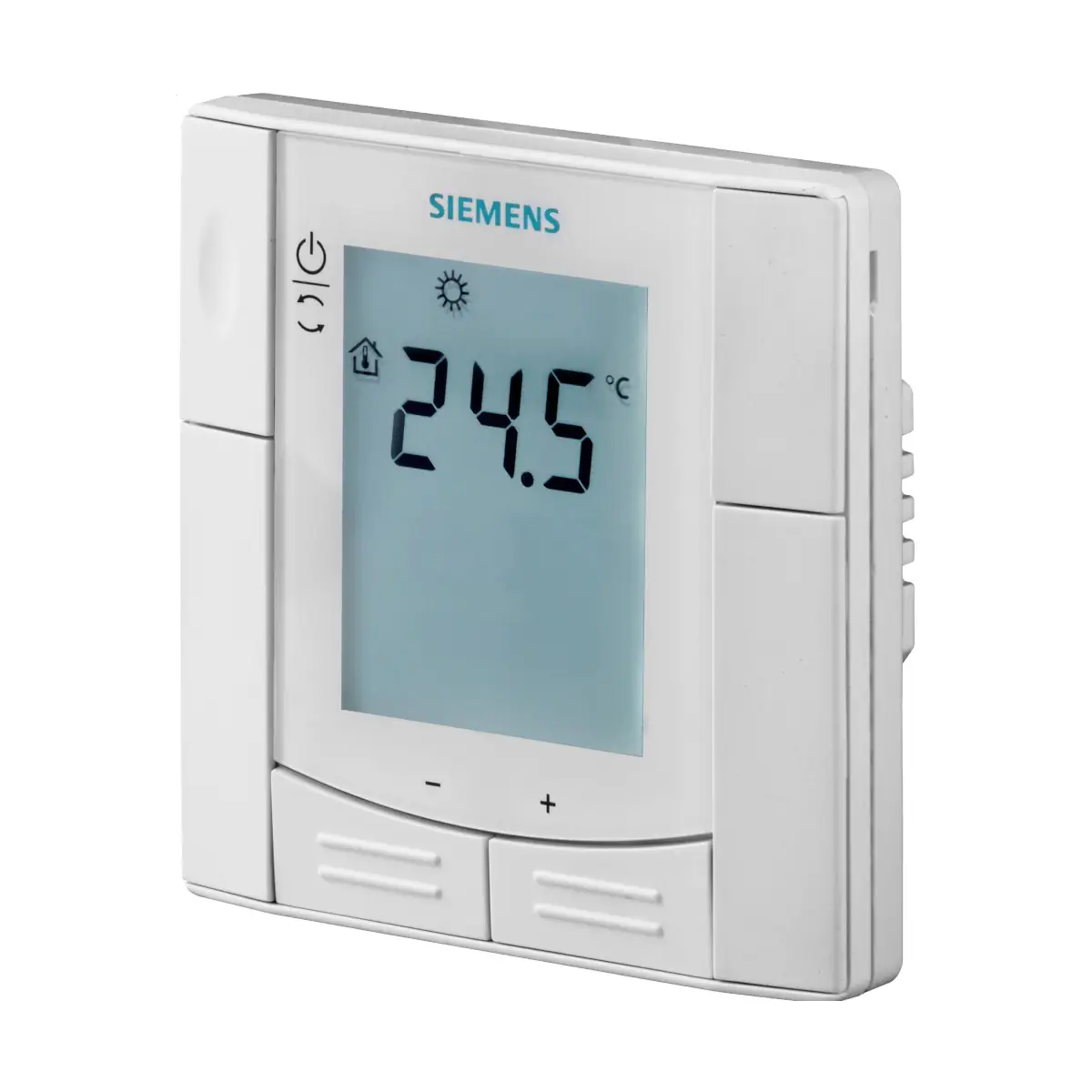

RDD310/EH Regulator pomieszczeniowy, 230 [V] AC, 5..35 [°C], wyjście 2-stawne maks. 16 [A], ogrzewanie, ręczne przełączanie trybu pracy, wejście dla czujnika QAH11.1 lub QAA32, opcja ograniczenia temperatury podłogi, do montażu w puszkach ARG71

Siemens RDD310/EH to pomieszczeniowy regulator temperatury do montażu podtynkowego, przeznaczony przede wszystkim do elektrycznego ogrzewania podłogowego. Zasilany z sieci AC 230 V, pracuje z wyjściem 2-stawnym ON/OFF i pozwala sterować obciążeniem do 16 A (obciążenie rezystancyjne). Regulator może korzystać z wbudowanego lub wyniesionego czujnika temperatury NTC 3k (wejście X1–M), a po włączeniu odpowiedniej funkcji umożliwia także ograniczenie temperatury podłogi, co jest szczególnie istotne w aplikacjach UFH.

Najważniejsze cechy

• Producent: Siemens
• Model: RDD310/EH
• Typ urządzenia: regulator pomieszczeniowy do montażu podtynkowego
• Zasilanie: 230 V AC +10/-15%, 50 Hz
• Wyjście: 2-stawne (ON/OFF), styk Y1–N1 (NO)
• Maks. obciążalność: 16 A (230 V AC, obciążenie rezystancyjne)
• Stopień ochrony obudowy: IP31 (możliwa instalacja w pomieszczeniach o wysokiej wilgotności)
• Wejście czujnika: wyniesiony czujnik temperatury NTC 3k (X1–M)
• Tryby pracy: Komfort, Ekonomiczny, Ochrona
• Ograniczenie nastaw: minimalnej i maksymalnej temperatury
• Obsługa: podświetlany ekran LCD, blokada klawiatury (automatyczna lub ręczna)

Zastosowanie

RDD310/EH służy do regulacji temperatury ogrzewania i jest instalowany głównie w:

• domach, mieszkaniach, apartamentach,
• domach wielorodzinnych z odrębnymi systemami ogrzewania.

Regulator jest dedykowany do elektrycznego ogrzewania podłogowego oraz może sterować m.in.:

• zaworami termicznymi lub strefowymi,
• palnikami gazowymi lub olejowymi,
• pompami,
• grzejnikami.

Funkcje i działanie

Regulacja 2-stawna ON/OFF

• Regulator mierzy temperaturę i utrzymuje wartość zadaną, wysyłając sygnał sterujący do ogrzewania.
• Fabryczna histereza przełączania: 1 K (parametr P30, zakres 0.5…6 K).

Odczyt i nastawa temperatury

• Regulacja temperatury w pomieszczeniu przy użyciu wbudowanego lub wyniesionego czujnika.
• Na wyświetlaczu może być prezentowana zmierzona temperatura w pomieszczeniu lub nastawa (wybór parametrem P06).
• Podświetlenie ekranu LCD.

Blokada klawiatury i reset

• Blokada przycisków: nieaktywna / automatyczna / ręczna (parametr P14).
• Przywrócenie ustawień fabrycznych do uruchomienia lub naprawy nastaw parametrów.

Ogrzewanie podłogowe i czujnik wyniesiony (NTC 3k)

• Wejście czujnika: X1–M (wyniesiony czujnik temperatury, np. czujnik podłogi).
• Funkcja ogrzewania podłogowego jest fabrycznie wyłączona i wymaga aktywacji parametrem P38.
• Podczas uruchomienia instalator musi wprowadzić moc ogrzewania podłogowego (w kW) parametrem P45.
• Funkcja ograniczenia temperatury podłogi realizowana jest parametrem P51 (Off lub 10…60 °C) i wymaga czujnika podłączonego do X1–M.
• Jeżeli czujnik wyniesiony ma służyć do regulacji temperatury w pomieszczeniu (bez ograniczenia temp. podłogi), należy ustawić: P38 = 1, P51 = Off.

W aplikacjach ogrzewania podłogowego nie zaleca się pracy wyłącznie z czujnikiem wbudowanym (ryzyko przegrzewania). Dodatkowo: przy prądzie obciążenia > 10 A pomiar temperatury czujnikiem wbudowanym może być zaburzony przez nagrzewające się elementy, dlatego należy stosować dodatkowy czujnik temperatury podłogi.

Tryby pracy i nastawy

• Komfort: fabrycznie 20 °C (P08, zakres 5…40 °C); zmiana nastawy przyciskami +/–.
• Ekonomiczny: fabrycznie 16 °C (P11, Off lub 5…18 °C).
• Ochrona: fabrycznie 8 °C (P65, Off lub 5…18 °C) – ochrona przed wychłodzeniem pomieszczenia.
• Ograniczenie nastaw w trybie Komfort: minimum (P09) i maksimum (P10).
• Wybór trybów przyciskiem (P02):
  • 1 = Komfort – Ochrona
  • 2 = Komfort – Ekonomiczny – Ochrona

Podłączenie elektryczne

• L, N: zasilanie 230 V AC
• Y1, N1: wyjście sterujące do ogrzewania elektrycznego, 230 V AC, maks. 16 A
• X1: wejście dla wyniesionego czujnika temperatury (np. czujnik temperatury podłogi)
• M: masa pomiarowa dla czujnika
• Zabezpieczenie zewnętrzne: bezpiecznik lub wyłącznik o prądzie nominalnym maks. 16 A (typ B, C lub D zgodnie z EN 60898 i EN 60947)

Dane techniczne

• Zasilanie: 230 V AC +10/-15%
• Częstotliwość: 50 Hz
• Pobór mocy: maks. 4 VA
• Wyjście: Y1–N1 (NO), 230 V AC
• Maks. obciążalność wyjścia: 16 A (obciążenie rezystancyjne)
• Wejście czujnika (X1–M): NTC 3k, zakres 0…70 °C, maks. długość przewodu 80 m
• Wbudowany czujnik temperatury: zakres 0…49 °C, dokładność w 25 °C < ±0.5 K, kalibracja ±3.0 K
• Rozdzielczość wskazań i nastaw: 0.5 °C
• Stopień ochrony: IP31
• Klasa bezpieczeństwa: II wg EN 60730-1
• Zaciski: do przewodów 1 × 2.5 mm²
• Warunki pracy: 0…50 °C, <95% r.h. (IEC 60721-3-3, klasa 3K5)
• Waga: 0.149 kg
• Kolor obudowy: RAL 9003 (biały)

Montaż

• Montaż w prostokątnej puszce przyłączeniowej, mocowanie dwoma wkrętami o rozstawie 60,3 mm (zgodnie z CEE/VDE).
• Zalecana wysokość montażu: ok. 1,5 m nad podłogą.
• Nie montować we wnękach, na półkach, za zasłonami, nad lub w pobliżu źródeł ciepła ani w miejscu narażonym na bezpośrednie promieniowanie słoneczne.

Podsumowanie

Siemens RDD310/EH to solidny regulator podtynkowy AC 230 V z wyjściem ON/OFF do 16 A, stworzony z myślą o elektrycznym ogrzewaniu podłogowym. Obsługa czujnika wyniesionego NTC 3k, możliwość ograniczenia temperatury podłogi, tryby Komfort/Ekonomiczny/Ochrona, podświetlany LCD oraz blokada klawiatury zapewniają wygodną eksploatację i bezpieczną kontrolę temperatury w pomieszczeniach.
