RDD810 Regulator pomieszczeniowy z ekranem dotykowym do zastosowań grzewczych. Wyjście 2-stawne, 2 wejścia multifunkcyjne

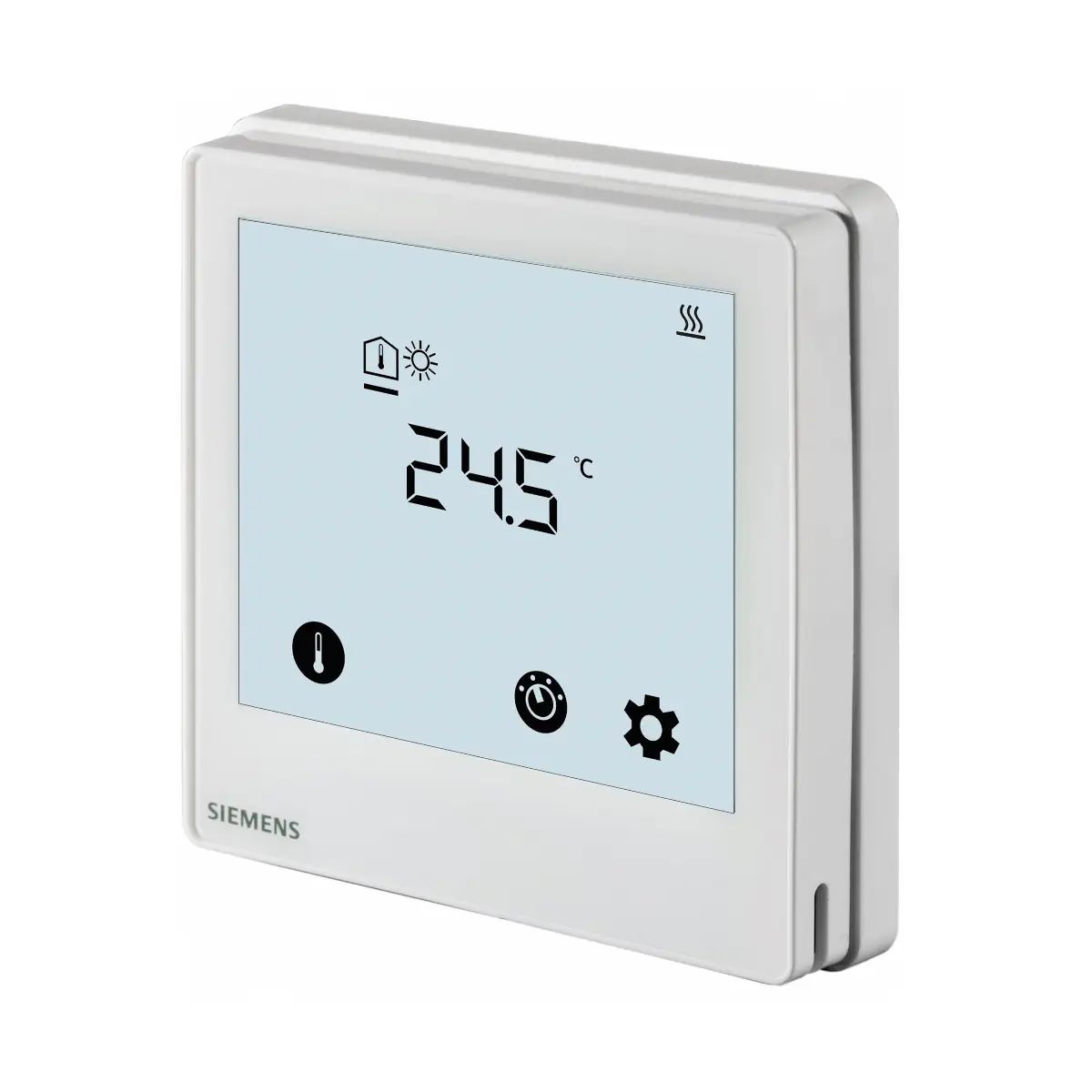

Siemens RDD810 to podtynkowy termostat pokojowy z ekranem dotykowym, przeznaczony do zastosowań grzewczych (m.in. grzejniki i ogrzewanie podłogowe). Urządzenie pracuje na AC 230 V, oferuje duży, podświetlany wyświetlacz oraz 2‑położeniowe sterowanie ON/OFF z bezpotencjałowym wyjściem grzania. Dwa wejścia wielofunkcyjne umożliwiają podłączenie m.in. styku okiennego, czujnika temperatury zewnętrznej/pokojowej czy detekcji obecności, dzięki czemu łatwo dopasować pracę ogrzewania do warunków w pomieszczeniu.

Najważniejsze cechy

• Producent: Siemens
• Model: RDD810
• Typ: dotykowy termostat pokojowy podtynkowy (flush-mount) do ogrzewania
• Zasilanie: AC 230 V, 50/60 Hz
• Sterowanie: 2‑położeniowe (ON/OFF) z wyjściem bezpotencjałowym dla ogrzewania
• Algorytmy regulacji: 2P / PI / P
• Tryby pracy: Comfort, Economy, Protection
• Odczyt temperatury: z czujnika wbudowanego lub zewnętrznego (wejścia X1/X2)
• 2 wejścia wielofunkcyjne: m.in. styk okienny, czujnik temperatury, detekcja obecności, wejście alarmowe/monitorujące (konfigurowalne)
• Ograniczenia nastawy: możliwość ustawienia min./max. wartości setpointu
• Blokada klawiszy: odblokowane / pełna blokada / blokada nastawy
• Duży wyświetlacz z podświetleniem
• Funkcja „Wizard” ułatwiająca uruchomienie z poziomu HMI

Zastosowanie

RDD810 służy do regulacji temperatury w pomieszczeniach w instalacjach grzewczych, m.in. w:

• mieszkaniach,
• budynkach komercyjnych,
• szkołach.

Termostat może sterować m.in.:

• zaworami termicznymi lub strefowymi (siłowniki ON/OFF),
• kotłami gazowymi lub olejowymi,
• pompami,
• ogrzewaniem podłogowym.

Funkcje i działanie

Tryby pracy i obsługa

• Wybór trybu pracy odbywa się z poziomu ekranu dotykowego.
• Dostępne tryby: Comfort, Economy, Protection.
• Możliwy jest tymczasowy „Comfort” (funkcja czasowego przedłużenia komfortu).
• Wyświetlanie aktualnej temperatury pomieszczenia lub wartości zadanej oraz wybór jednostek °C / °F.

Wejścia wielofunkcyjne X1 / X2

Termostat posiada 2 wejścia wielofunkcyjne (X1-M oraz X2-M), które można przypisać m.in. do:

• zewnętrznego czujnika temperatury pomieszczenia / temperatury powrotu (wejście analogowe),
• styku okiennego,
• detekcji obecności,
• wejścia awarii (fault),
• wejścia monitorującego (stan przełącznika lub wartość temperatury).

Ogrzewanie podłogowe – ograniczenie temperatury

• Dostępna jest funkcja ograniczenia temperatury dla ogrzewania podłogowego (limit nastawiany parametrem; zakres: OFF lub 10…50°C).

Wyjścia, wejścia i okablowanie

• Zasilanie: zaciski L, N (AC 230 V).
• Wyjście sterujące ogrzewaniem: Q11, Q12, Q14 (styk przełączny SPDT).
• Konfiguracja styków wyjścia:
  • Q11–Q12: styk NC (dla zaworów NO),
  • Q11–Q14: styk NO (dla zaworów NC).
• Parametry elektryczne wyjścia: AC 24…230 V, min. 10 mA, max. 5(2) A (obciążenie rezystancyjne / indukcyjne).
• Wejścia: X1-M / X2-M dla czujnika temperatury lub styku bezpotencjałowego; M jako przewód neutralny pomiarowy dla czujnika i styku.
• Wejście czujnika temperatury: zakres pomiaru 0…49°C, maks. długość przewodu 80 m (typ czujnika zależny od doboru – zgodnie z „Equipment combinations”).
• Wejście cyfrowe: wybór logiki NO / NC; detekcja styku: SELV DC 0…5 V / max. 5 mA.
• Połączenie równoległe: do 20 termostatów na jeden przełącznik (dla wejść).
• Ochrona obwodów: brak bezpiecznika wewnętrznego; wymagane zewnętrzne zabezpieczenie wstępne wyłącznikiem nadprądowym max. C 10 A (dla zasilania AC 230 V).

Dane techniczne

• Napięcie znamionowe: AC 230 V
• Częstotliwość: 50/60 Hz
• Pobór mocy: max. 6.0 VA / 2.1 W
• Regulacja (różnica przełączania / P-band w grzaniu): domyślnie 2 K, regulacja 0.5…6 K
• Nastawy temperatury (rozdzielczość): 0.5°C
• Rozdzielczość wskazań temperatury bieżącej: 0.5°C
• Wbudowany czujnik temperatury: zakres 0…49°C, dokładność przy 25°C < ±0.5 K
• Korekta wskazań czujnika: ±5.0 K
• Stopień ochrony obudowy: IP30
• Klasa ochronności: II (EN 60730)
• Kolor frontu: Ivory White
• Masa (bez / z opakowaniem): 0.145 kg / 0.245 kg

Montaż

• RDD810: montaż na puszce okrągłej (min. Ø 60 mm) lub w puszce kwadratowej 86 mm (rozstaw mocowań 60.3 mm, min. głębokość 40 mm).
• Zalecana wysokość montażu: ok. 1.5 m nad podłogą.
• Nie montować w niszach, za zasłonami, nad/przy źródłach ciepła ani w miejscu narażonym na bezpośrednie promieniowanie słoneczne.
• Przed zdjęciem panelu przedniego należy odłączyć zasilanie.

Podsumowanie

Siemens RDD810 to nowoczesny, podtynkowy termostat dotykowy do ogrzewania, zasilany AC 230 V, z dużym podświetlanym ekranem, trybami Comfort/Economy/Protection oraz elastyczną integracją przez 2 wejścia wielofunkcyjne. Bezpotencjałowe wyjście ON/OFF (SPDT), możliwość pracy z czujnikiem wbudowanym lub zewnętrznym oraz funkcje ograniczeń nastaw i blokady obsługi sprawiają, że jest to praktyczne rozwiązanie do mieszkań i obiektów użytkowych z ogrzewaniem grzejnikowym lub podłogowym.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie elektryczne i elektroniczne. Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Termostat RDD810 jest przeznaczony wyłącznie do zastosowań grzewczych.
• Urządzenie zasilane napięciem AC 230 V. Montaż, podłączenie, uruchomienie oraz konfigurację należy powierzyć wykwalifikowanemu personelowi, zgodnie z dokumentacją producenta i lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Przed zdjęciem przedniej pokrywy, otwarciem urządzenia lub rozpoczęciem prac montażowych i serwisowych należy odłączyć zasilanie.
• Urządzenie nie posiada wewnętrznego bezpiecznika. W celu ograniczenia ryzyka pożaru i obrażeń spowodowanych zwarciem linia zasilania AC 230 V musi być zabezpieczona zewnętrznym wyłącznikiem nadprądowym o prądzie znamionowym nie większym niż 10 A.
• Przekrój przewodów zasilających i przewodów wyjść 230 V musi być dobrany odpowiednio do zastosowanego zabezpieczenia przeciążeniowego oraz zgodnie z lokalnymi przepisami.
• Przewody do termostatu i elementów wykonawczych należy dobrać odpowiednio do napięcia sieciowego AC 230 V. Dla wejść X1-M / X2-M należy stosować przewody o izolacji co najmniej 230 V, ponieważ puszka instalacyjna prowadzi napięcie sieciowe AC 230 V.
• Urządzenie należy montować wyłącznie wewnątrz budynków, w miejscu czystym i suchym, nienarażonym na kapanie wody, zalanie, kondensację oraz bezpośredni przepływ powietrza z urządzeń grzewczych.
• Nie montować urządzenia w niszach, między półkami, za zasłonami, nad źródłami ciepła, w pobliżu źródeł ciepła ani w miejscach narażonych na bezpośrednie promieniowanie słoneczne.
• Zalecana wysokość montażu wynosi około 1,5 m nad podłogą. Produkt przeznaczony jest do montażu na puszce instalacyjnej okrągłej lub kwadratowej, zgodnie z wymaganiami producenta.
• Nie należy dokręcać śrub z nadmierną siłą. Odkształcenie elementów montażowych może prowadzić do nieprawidłowych połączeń i niewłaściwej pracy urządzenia.
• Stopień ochrony obudowy wynosi IP30, dlatego produkt nie jest przeznaczony do montażu na zewnątrz ani w miejscach narażonych na bezpośrednie działanie wilgoci.
• Klasa bezpieczeństwa II. Podłączenie i ochrona instalacji muszą być wykonane zgodnie z lokalnymi wymaganiami dotyczącymi okablowania, ochrony i uziemienia.
• Nie stosować przewodów z ekranem metalowym, jeśli dokumentacja instalacyjna producenta tego nie przewiduje.
