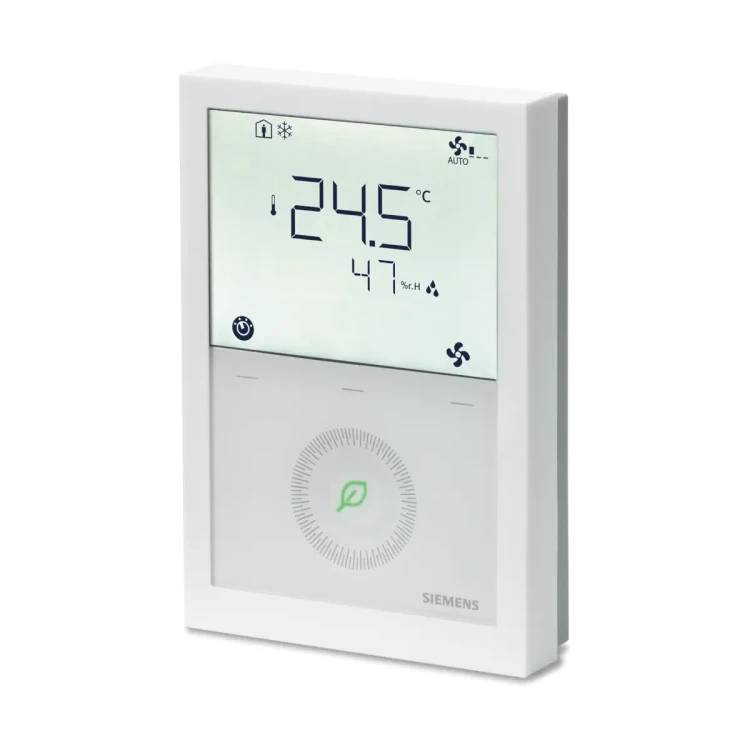

RDG200KN Regulator pomieszczeniowy do klimakonwektorów, instalacje ogrzewania/chłodzenia, wbudowany czujnik temperatury i wilgotności, wyjścia sterujące 2-stawne, 3-stawne, PWM, 0-10 V. Zasilanie 230 V AC lub 24 V AC. Komunikacja KNX.

RDG200KN to nowoczesny regulator pomieszczeniowy z komunikacją KNX (S-Mode, LTE-Mode), przeznaczony do sterowania klimakonwektorami, zastosowań uniwersalnych oraz sprężarek w urządzeniach typu DX. Regulator posiada wbudowany czujnik temperatury i wilgotności oraz funkcje ułatwiające energooszczędną eksploatację, takie jak „zielony listek”. Model RDG200KN zasilany jest z AC 24 V lub AC 230 V (wybieralne) i oferuje elastyczne sterowanie wentylatorem (3-biegowe lub DC 0…10 V) oraz wielofunkcyjne wejścia dla sygnałów z instalacji.

Najważniejsze cechy

• Producent: Siemens
• Model: RDG200KN
• Symbol produktu: S55770-T409
• Kolor obudowy: biały
• Komunikacja: KNX (S-Mode, LTE-Mode)
• Wbudowane czujniki: temperatura (T), wilgotność (H)
• Tryby pracy: Komfort, Ekonomiczny, Ochrona
• Sterowanie wentylatorem: automatyczne lub ręczne
• Przełączanie grzanie/chłodzenie: automatyczne lub ręczne
• Wejścia/wyjścia: 2 wielofunkcyjne wejścia X1, X2 oraz 1 wielofunkcyjne wejście/wyjście U1
• Uruchomienie: lokalny interfejs HMI, narzędzia (np. Synco ACS lub ETS), aplikacja Siemens PCT Go

Zastosowanie

RDG200KN jest przeznaczony do regulacji warunków w pomieszczeniu w instalacjach HVAC, w szczególności do:

• sterowania klimakonwektorami,
• zastosowań uniwersalnych w automatyce pomieszczeniowej,
• integracji ze sprzętem wykorzystującym sprężarki w urządzeniach typu DX.

Wyjścia i sterowanie

Sterowanie wentylatorem

• Wentylator 3-biegowy: wyjścia Q1, Q2, Q3 – N, napięcie AC 24 V lub AC 230 V (takie jak zasilanie).
• Obciążenie (min./maks.) dla Q1/Q2/Q3 (rezystancyjne/indukcyjne): 5 mA…5 (4) A.
• Wentylator DC 0…10 V: wyjście Y50-M, SELV DC 0…10 V, maks. ±5 mA.
• Uwaga instalacyjna: nie można podłączać wentylatorów równolegle; podłącz tylko jeden wentylator bezpośrednio (jeden przekaźnik na każdą prędkość wentylatora).

Wyjścia sterujące (RDG200KN)

• Wyjścia sterujące triakowe: On/Off, PWM lub 3-stawne.
• Liczba wyjść sterujących (wg typu RDG200KN): 4 × On/Off, 4 × PWM, 2 × 3-stawne, 2 × On/Off (3-przewodowe).
• Wyjścia Y1, Y2, Y3, Y4 – N: solid state (triaki), AC 24 V lub AC 230 V (takie jak zasilanie), obciążenie 8 mA…1 A.
• Ograniczenie mocy Yx: 3 A (szybki mikrobezpiecznik, bez możliwości wymiany).

Wyjścia dla siłowników i urządzeń dodatkowych (Q1, Q2, Q3)

• Wyjścia sterujące siłowników (Q1, Q2): obciążenie (min./maks.) 5 mA…1 A dla Q1 oraz 5 mA…1 A dla Q2.
• Maks. całkowite obciążenie Q1 + Q2 + Q3: 5 A.
• Urządzenia dodatkowe (Q1, Q2, Q3): obciążenie (min./maks.) 5 mA…1 A, a maks. całkowite obciążenie Q1 + Q2 + Q3: 2 A.

Zasilanie

• Napięcie zasilania (L–N): AC 24 V ±20% lub AC 230 V +10/−15% (wybieralne)
• Częstotliwość: 50/60 Hz
• Pobór mocy: 4 VA @ AC 24 V; 7 VA @ AC 230 V
• Brak wewnętrznego bezpiecznika: należy zastosować zewnętrzny wyłącznik nadprądowy o charakterystyce C i prądzie minimalnym maks. 10 A.
• Wybór napięcia zasilania: przed włączeniem zasilania wybierz odpowiednie napięcie przełącznikiem z tyłu urządzenia.

Wejścia uniwersalne

• Zaciski: X1-M / X2-M / U1-M
• Wejście czujnika temperatury: NTC 3k, zakres −20…70°C
• Wejście czujnika temperatury: LG-Ni1000, zakres −40…70°C
• Wejścia cyfrowe: działanie wybieralne (NO/NC), wykrywanie styku DC 0…5 V, maks. 5 mA
• Izolacja: SELV

Komunikacja KNX

• Typ interfejsu: KNX, TP Uart 2 (izolowany elektrycznie)
• Prąd magistrali: 5 mA

Warunki otoczenia

• Praca: 0…50°C, wilgotność < 95% r.h.
• Transport: −25…65°C, wilgotność < 95% r.h.
• Przechowywanie: −25…65°C, wilgotność < 95% r.h.

Standardy i ochrona

• Zgodność z UE (CE): A5W00120120A
• Zgodność RCM: A5W00120121A
• Elektroniczny typ sterowania: 2.B
• Klasa bezpieczeństwa: II wg EN 60730
• Klasa zanieczyszczenia: normalna
• Stopień ochrony obudowy: IP30 zgodnie z EN 60529

Podsumowanie

Siemens RDG200KN to uniwersalny regulator pomieszczeniowy KNX z wybieralnym zasilaniem AC 24 V / AC 230 V, wbudowanym pomiarem temperatury i wilgotności oraz elastycznymi wyjściami do sterowania wentylatorem (3-biegowo lub DC 0…10 V) i elementami wykonawczymi (triaki: On/Off, PWM, 3-stawne). To solidna baza do sterowania klimakonwektorem i integracji z automatyką budynkową KNX.
