RDG260T Regulator pomieszczeniowy, 24VAC/DC, 5..40°C, klimakonwektory 2- lub 4- rurowe, grzewanie, chłodzenie, czujnik temperatury i wilgotności, wyj. sterujące 2-stawne lub 0-10V, sterowanie wentylatora 1 lub 3 biegi

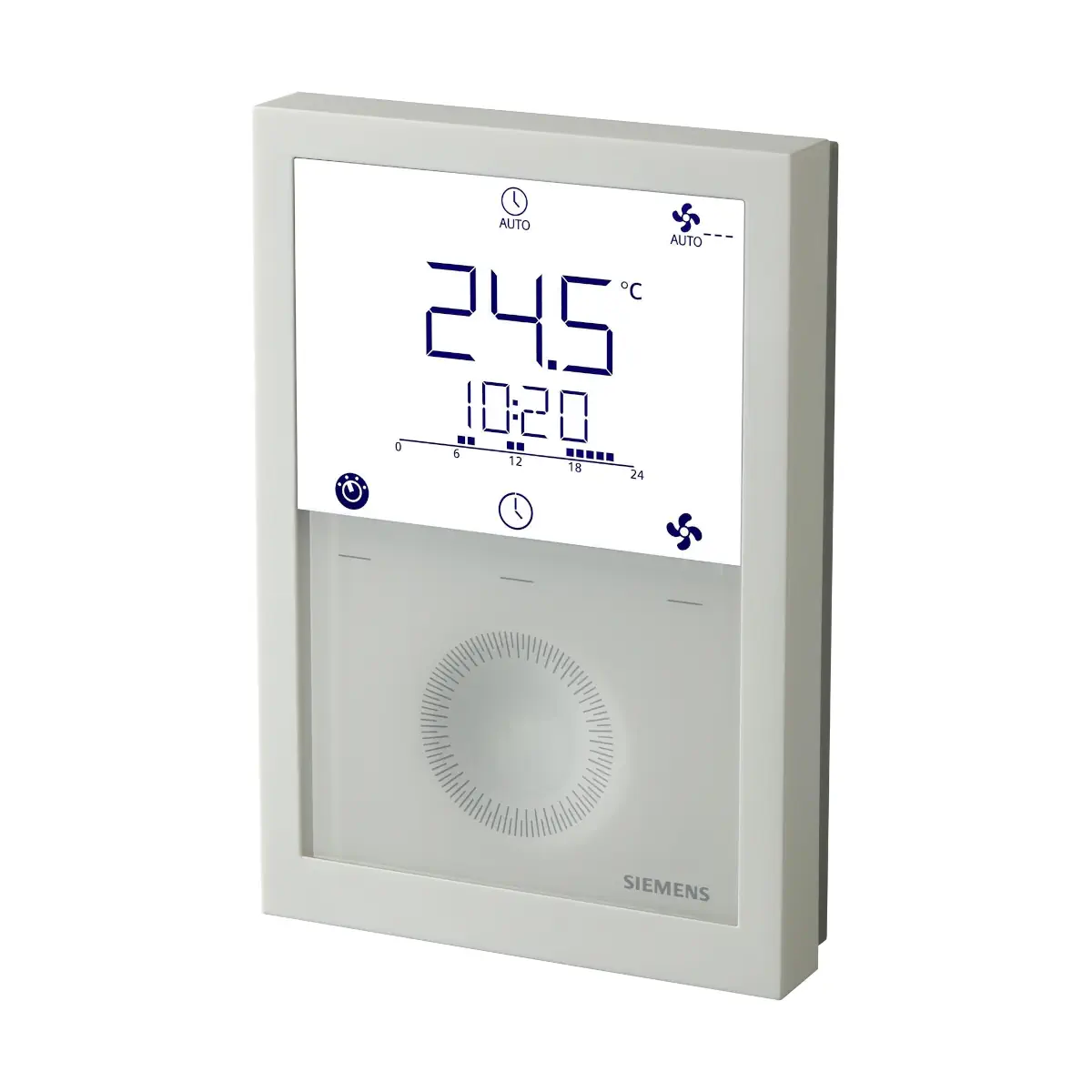

RDG260T to ścienny termostat pokojowy Siemens z wbudowanym czujnikiem temperatury, przeznaczony do regulacji temperatury w pomieszczeniach w instalacjach HVAC, w tym dla klimakonwektorów (fan coil), zastosowań uniwersalnych (np. sufity chłodząco-grzewcze / grzejniki) oraz aplikacji sprężarkowych w urządzeniach typu DX. Model ten pracuje z zasilaniem AC 24 V lub DC 24 V i oferuje wyjścia regulacyjne dla zaworów oraz elastyczne sterowanie wentylatorem (1-biegowe, 3-biegowe lub DC 0…10 V), a także 3 wejścia wielofunkcyjne dla czujników i styków.

Najważniejsze cechy

• Producent: Siemens
• Model: RDG260T
• Typ: termostat pokojowy do aplikacji HVAC (fan coil / uniwersalne / sprężarkowe DX)
• Zasilanie: AC 24 V ±20% lub DC 24 V ±2 V (G-G0)
• Wbudowany czujnik temperatury pomieszczenia
• Tryby pracy: Comfort, Economy, Protection
• Sterowanie wentylatorem: automatyczne lub ręczne; 1-biegowe, 3-biegowe lub DC 0…10 V
• Wyjścia zaworów: 3 wyjścia SELV DC 0…10 V (Y10 / Y20 / Y30)
• Wyjście wentylatora DC 0…10 V: Y50-M (SELV, max. ±5 mA)
• 3 wejścia wielofunkcyjne: X1, X2, X3 (np. kontakt okna, czujnik zmiany grzanie/chłodzenie, czujnik zewnętrzny, karta hotelowa, czujnik punktu rosy itp.)
• Automatyczne lub ręczne przełączanie grzanie/chłodzenie
• Uruchomienie i parametryzacja: lokalnie (HMI) lub przez aplikację Siemens PCT Go
• Zegar z podtrzymaniem: min. 20 h podczas zaniku zasilania

Zastosowanie

RDG260T obsługuje m.in. następujące typy układów:

• Klimakonwektory (fan coil): układy 2-rurowe, 4-rurowe, 2-rurowe z dogrzewaniem elektrycznym, 2-rurowe z grzejnikiem / ogrzewaniem podłogowym, układy 2-rurowe/2-stopniowe
• Zastosowania uniwersalne: sufity chłodząco-grzewcze (również z dogrzewaniem elektrycznym), sufity chłodzące + grzejnik / ogrzewanie podłogowe, aplikacje 2-stopniowe
• Aplikacje sprężarkowe (DX): sterowanie On/Off dla grzania lub chłodzenia (również warianty 2-stopniowe i z dogrzewaniem elektrycznym)

Funkcje i działanie

Regulacja temperatury i tryby pracy

• Regulacja temperatury pomieszczenia z użyciem wbudowanego czujnika lub czujnika zewnętrznego (pomieszczeniowego / temperatury powietrza powrotnego).
• Wybór trybu pracy przyciskiem: Comfort, Economy, Protection.
• Możliwość ustawienia ograniczeń nastaw (min./max.) oraz koncepcji oszczędzania energii z osobnymi limitami dla grzania i chłodzenia.
• Wyświetlanie temperatury bieżącej lub nastawy w °C, °F lub obu jednostkach.

Wentylator (automatycznie lub ręcznie)

• Sterowanie wentylatorem: 1-biegowe, 3-biegowe lub DC 0…10 V (w zależności od konfiguracji).
• Funkcje zaawansowane, m.in. „fan kick”, opóźnienie startu, ustawienia pracy min./max. oraz przełączanie z ręcznego na automatyczne w strefie nieczułości (funkcja wybieralna).
• Przypomnienie o czyszczeniu filtrów wentylatora.

Przełączanie grzanie/chłodzenie

• Automatyczne przełączanie przez czujnik lokalny lub wejście wielofunkcyjne, albo przełączanie ręczne.
• Obsługa sekwencji pracy dla aplikacji wielostopniowych (w tym możliwość ograniczenia liczby sekwencji do jednej w aplikacjach 2-stopniowych).

Funkcje dodatkowe

• Tygodniowy harmonogram (weekly scheduler) oraz możliwość ustawienia okresu „holiday”.
• Blokada przycisków (automatyczna lub ręczna) oraz parametry chronione hasłem (domyślnie wyłączone).
• Valve kick / exercising – funkcja „poruszania” zaworem w celu zapobiegania zatarciu.
• Delta temperature control – ograniczanie różnicy temperatury zasilanie/powrót w układach wodnych dla optymalizacji i redukcji zużycia energii.
• Funkcja „purge” we współpracy z zaworem 2-portowym.

Wejścia i wyjścia (RDG260T)

Wyjścia

• Wyjście wentylatora DC: Y50-M, SELV DC 0…10 V, max. ±5 mA
• Wyjścia „Valve” (siłowniki/zawory): Y10-G0 / Y20-G0 / Y30-G0, SELV DC 0…10 V, max. ±1 mA
• Wyjścia przekaźnikowe Q1/Q2/Q3 (dla sterowania wentylatorem 1-/3-biegowym lub funkcji specjalnych): zasilane z L1 (AC 24…230 V) lub dla DC 24 V

Wejścia wielofunkcyjne

• X1-M / X2-M / X3-M: wejścia dla czujnika temperatury (NTC 3k lub LG-Ni1000) albo dla styku bezpotencjałowego (funkcja wybieralna parametrem).
• Przykładowe funkcje wejść: kontakt okna (przejście do Protection), czujnik obecności (Comfort), automatyczne/ręczne przełączanie grzanie/chłodzenie, czujnik punktu rosy, zewnętrzny czujnik temperatury pomieszczenia / powrotu, enable grzałki elektrycznej, wejście awarii, czujniki temperatury nawiewu/cewki, zewnętrzne ograniczenie temperatury, hotelowy czujnik obecności.

Dane techniczne

• Napięcie zasilania: AC 24 V ±20% lub DC 24 V ±2 V
• Pobór mocy: 4 VA @ AC 24 V
• Podtrzymanie zegara: min. 20 h (podczas zaniku zasilania)
• Wyjście wentylatora DC 0…10 V (Y50-M): max. ±5 mA (SELV)
• Wyjścia zaworów DC 0…10 V (Y10/Y20/Y30): max. ±1 mA (SELV)
• Wyjścia Q1/Q2/Q3 (przekaźniki): AC 24…230 V: 5 mA…5 (4) A; DC 24 V: 3 A
• Wbudowany czujnik temperatury: zakres 0…49°C; dokładność przy 25°C: < ±0,5 K; kalibracja: ±3 K
• Rozdzielczość nastawy i wskazań: 0,5°C
• Wejścia X1/X2/X3 – czujnik NTC 3k: -20…70°C
• Wejścia X1/X2/X3 – czujnik LG-Ni1000: -40…70°C
• Wejścia X1/X2/X3 – styk bezpotencjałowy: DC 0…5 V, max. 5 mA; działanie NO/NC wybieralne
• Stopień ochrony obudowy: IP30
• Klasa ochronności: II (EN 60730)
• Kolor frontu: RAL 9016 biały
• Masa (bez / z opakowaniem): 242 g / 311 g
• Warunki pracy: 0…50°C; < 95% r.h.

Montaż

• Typ montażu: naścienny (zalecana wysokość montażu: ok. 1,5 m nad podłogą).
• Konstrukcja: obudowa z elektroniką, elementami obsługi i czujnikiem temperatury + płyta montażowa ze złączami śrubowymi; obudowa mocowana do płyty i zabezpieczona 2 śrubami.
• Uwaga montażowa: urządzenia nie należy montować na powierzchni metalowej; jeśli brak innych możliwości, przewidziano adapter montażowy ARG200.
• Zabezpieczenie zewnętrzne: brak wewnętrznego bezpiecznika – wymagane zewnętrzne zabezpieczenie wstępne (maks. wyłącznik nadprądowy C 10 A).

Podsumowanie

Siemens RDG260T to uniwersalny termostat pokojowy AC/DC 24 V do nowoczesnych aplikacji HVAC: klimakonwektorów, sufitów chłodząco-grzewczych oraz układów DX. Dzięki 3 wyjściom zaworów DC 0…10 V, elastycznemu sterowaniu wentylatorem (w tym DC 0…10 V), 3 wejściom wielofunkcyjnym, trybom Comfort/Economy/Protection oraz uruchomieniu lokalnie lub przez PCT Go, model ten pozwala wygodnie skonfigurować i utrzymać precyzyjną regulację temperatury w pomieszczeniach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Stopień ochrony obudowy: IP30. Produkt przeznaczony do stosowania wewnątrz pomieszczeń, w warunkach zgodnych z dokumentacją producenta.
• Klasa ochronności II zgodnie z EN 60730.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy przekazać do selektywnej zbiórki i recyklingu zgodnie z lokalnymi oraz krajowymi przepisami. Przed utylizacją należy usunąć dane osobowe, jeśli dotyczy.
• Montaż, podłączenie, konfigurację i uruchomienie należy wykonywać wyłącznie przez wykwalifikowany personel HVAC, zgodnie z dokumentacją producenta oraz lokalnymi przepisami bezpieczeństwa.
• Należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie obowiązujących regulacji może skutkować obrażeniami ciała oraz szkodami materialnymi.
• Urządzenie jest przeznaczone do montażu ściennego. Nie montować na powierzchniach metalowych. Jeżeli nie ma innej możliwości montażu, należy zastosować adapter montażowy ARG200 zgodnie z dokumentacją producenta.
• Zalecana wysokość montażu wynosi około 1,5 m nad podłogą. Nie montować we wnękach, na półkach, za zasłonami lub drzwiami ani nad źródłami ciepła lub w ich pobliżu.
• Należy unikać bezpośredniego nasłonecznienia, przeciągów oraz montażu przy nieogrzewanych lub niechłodzonych ścianach zewnętrznych. Nieprawidłowe miejsce montażu może zakłócić pomiar temperatury i pracę regulatora.
• W przypadku puszki instalacyjnej lub rurki instalacyjnej należy je uszczelnić, aby ruch powietrza nie wpływał na odczyty czujnika.
• Należy stosować urządzenie wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta. Zakres temperatury pracy: 0…50°C, wilgotność podczas pracy: poniżej 95% r.h.
• Zasilanie urządzenia RDG260T: AC 24 V lub DC 24 V. Przy zasilaniu DC 24 V należy zachować prawidłową polaryzację: G do „+”, G0 do „-”.
• Urządzenie nie posiada wewnętrznego bezpiecznika. W każdym przypadku wymagane jest zewnętrzne zabezpieczenie wstępne wyłącznikiem nadprądowym o maksymalnym prądzie znamionowym C 10 A.
• Brak wewnętrznego zabezpieczenia linii zasilających odbiorniki zewnętrzne podłączone do wyjść Q1, Q2, Q3 lub wyjść sterujących. Zwarcie może spowodować ryzyko pożaru lub obrażeń. Przekroje przewodów oraz zabezpieczenia należy dobrać zgodnie z lokalnymi przepisami.
• Przed zdjęciem regulatora z płyty montażowej należy odłączyć go od zasilania.
• Podłączenie przewodów, wentylatora, siłowników i urządzeń zewnętrznych należy wykonywać zgodnie ze schematem połączeń producenta. Nieprawidłowe okablowanie może spowodować uszkodzenie urządzenia lub instalacji.
• Wyjścia wentylatora Q1/Q2/Q3 w modelu RDG260T mogą pracować z napięciem AC 24…230 V lub DC 24 V, zależnie od sposobu podłączenia. Należy stosować wyłącznie urządzenia i osprzęt o parametrach zgodnych z dokumentacją producenta.
• Nie wolno łączyć równolegle wentylatorów 3-biegowych. Należy podłączyć bezpośrednio jeden wentylator, a dla dodatkowych wentylatorów stosować osobny przekaźnik dla każdego biegu.
• Wejścia X1-M, X2-M i X3-M są wejściami SELV. Przy instalacji, w której występuje napięcie sieciowe, należy stosować przewody o izolacji wymaganej przez producenta i lokalne przepisy.
• Obwody wejściowe X1, X2 i X3 są przeznaczone do współpracy z czujnikami temperatury lub stykami bezpotencjałowymi zgodnie z dokumentacją. Nie stosować poza zakresem przewidzianym przez producenta.
• Do sterowania należy używać wyłącznie kompatybilnych siłowników, zaworów i urządzeń współpracujących wskazanych przez producenta. Producent zastrzega, że dane techniczne dotyczące konkretnych zastosowań są ważne wyłącznie z produktami Siemens wymienionymi w dokumentacji.
• Podczas uruchomienia należy poprawnie ustawić aplikację i parametry urządzenia. Błędna konfiguracja może powodować nieprawidłowe działanie instalacji ogrzewania, chłodzenia lub wentylacji.
• Jeżeli wskazanie temperatury nie odpowiada temperaturze rzeczywistej po co najmniej 1 godzinie pracy, kalibrację czujnika należy wykonać wyłącznie zgodnie z dokumentacją producenta.
