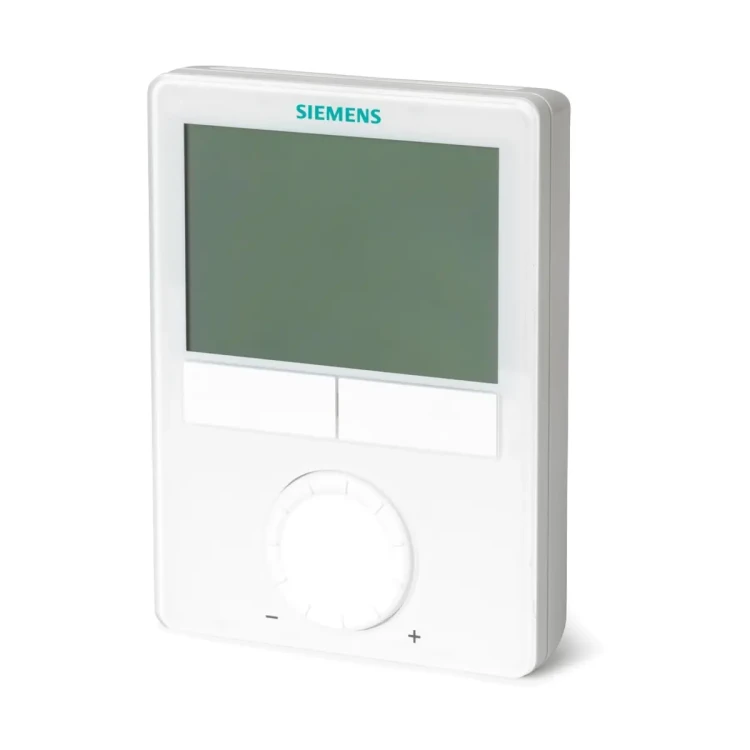

RDG405KN Regulator pomieszczeniowy, 24 V AC, 5..40 °C, instalacje VAV, 1 wyjście sterujące 0…10 V DC i 1 wyjście do wyboru 2-stawne lub PWM lub 3-stawne, 3 tryby pracy,wybierane parametry instalacji i regulacji, komunikacja KNX

Siemens RDG405KN to pomieszczeniowy regulator temperatury z komunikacją KNX, przeznaczony do instalacji ogrzewania i chłodzenia w systemach VAV oraz do regulacji temperatury i jakości powietrza (IAQ) w pomieszczeniu. Urządzenie posiada podświetlany wyświetlacz LCD, regulację PI / P oraz elastyczne wejścia i wyjścia, umożliwiające sterowanie przepustnicą/VAV box (0…10 V DC lub 3-stawnie) i elementami grzania/chłodzenia (ON/OFF, PWM, 3-stawnie lub 0…10 V DC – zależnie od wybranej aplikacji i parametrów).

Najważniejsze cechy

• Producent: Siemens
• Model: RDG405KN
• Nr magazynowy: S55770-T346
• Typ: pomieszczeniowy regulator temperatury z komunikacją KNX do systemów VAV
• Komunikacja: KNX (tryb S i tryb LTE), interfejs TP1-64 (separowany galwanicznie), prąd magistrali 5 mA
• Regulacja: PI / P
• Wyświetlacz: podświetlany LCD
• Tryby pracy: Komfort, Ekonomiczny, Ochrona oraz Automatyczny program czasowy (przez KNX)
• Regulacja wg temperatury: powietrza w pomieszczeniu lub powietrza powrotnego (z czujnikiem wyniesionym)
• IAQ (jakość powietrza): regulacja z wyniesionym czujnikiem CO₂ (0…10 V DC lub KNX w trybie LTE i S)
• 2 wejścia wielofunkcyjne: m.in. styk okienny (Ochrona), detektor obecności (Komfort), czujnik przełączający grzanie/chłodzenie, czujnik punktu rosy, sygnały błędów, pozwolenie dla nagrzewnicy elektrycznej, czujnik temperatury wyniesiony/powrotu
• 1 wejście 0…10 V DC: dla sygnału zwrotnego położenia przepustnicy lub czujnika CO₂ (0…2000 ppm)
• Automatyczne lub ręczne przełączanie: ogrzewanie / chłodzenie
• Ograniczenia: minimalna i maksymalna wartość zadana temperatury oraz minimalny i maksymalny sygnał przepływu powietrza (wybierane w ETS)
• Opcja inwersji wyjścia analogowego: 0…10 V DC → 10…0 V DC (przełącznik DIP 4)
• Uruchomienie: Synco ACS790, ETS lub lokalny interfejs użytkownika; wybór aplikacji przełącznikami DIP lub narzędziami uruchomieniowymi

Zastosowanie

RDG405KN jest przeznaczony do pomieszczeniowej regulacji w systemach VAV, w tym m.in.:

• systemy jednoprzewodowe,
• systemy jednoprzewodowe z nagrzewnicą elektryczną,
• systemy jednoprzewodowe z grzejnikiem / ogrzewaniem podłogowym,
• systemy jednoprzewodowe z ogrzewaniem / chłodzeniem.

Regulator jest dostarczany z zestawem aplikacji, które wybiera się i aktywuje podczas uruchamiania (lokalnie przełącznikami DIP lub zdalnie przez Synco ACS / ETS).

Funkcje i działanie

Regulacja temperatury i IAQ

• Regulacja temperatury na podstawie wbudowanego czujnika lub wyniesionego czujnika temperatury (pomieszczeniowego / powietrza powrotnego).
• Regulacja jakości powietrza IAQ z wykorzystaniem wyniesionego czujnika CO₂:
  • 0…10 V DC: 0…2000 ppm,
  • KNX: 0…5000 ppm (tryb LTE i S).

Tryby pracy i komfort użytkownika

• Wybór trybu pracy przyciskiem trybu pracy regulatora.
• Możliwość czasowego przedłużenia trybu Komfort.
• Blokada klawiatury: automatyczna lub ręczna.
• Wyświetlanie: temperatura rzeczywista lub wartość zadana w °C i/lub °F; możliwe także wyświetlanie czasu lub temperatury zewnętrznej z magistrali KNX (wybór parametrami).

Wyjścia sterujące i elastyczna konfiguracja

• Y10-G0: wyjście sterujące 0…10 V DC (możliwa inwersja na 10…0 V DC – DIP 4).
• Y1-G, Y2-G: wyjścia triakowe 24 V AC do sterowania siłownikami w trybie ON/OFF, PWM lub 3-stawnym (wybór zależnie od aplikacji i parametrów).
• Zmiana sterowania siłownika przepustnicy z 0…10 V DC na 3-stawne: parametr P47 (0…10 V DC – nastawa fabryczna).
• Zmiana sterowania siłownika zaworu z ON/OFF na PWM: parametr P46.
• Zmiana sterowania siłownika zaworu z ON/OFF na 3-stawne: przełącznik DIP 5.

Wejścia i współpraca z czujnikami

• X1-M (wejście wielofunkcyjne):
  • wejście czujnika temperatury QAH11.1 (NTC), zakres 0…49°C, długość przewodu do 80 m,
  • lub wejście cyfrowe (NO/NZ), czułość 0…5 V DC, maks. 5 mA.
• U1-G0 (wejście 0…10 V DC):
  • sygnał zwrotny położenia przepustnicy 0…100%, maks. 0,3 mA,
  • lub wejście czujnika CO₂ 0…10 V DC, 0…2000 ppm, maks. 0,3 mA.
• D1-GND (wejście wielofunkcyjne): wejście cyfrowe (NO/NZ), sygnał SELV 6…15 V DC, 3…6 mA.
• Uwaga okablowania: dla wejść czujnikowych X1, U1 i D1 maksymalna długość kabla wynosi 80 m.

Dane techniczne

• Zasilanie (SELV): 24 V AC ±20%, 50/60 Hz
• Pobór mocy (maks.): 2 VA / 1 W
• Brak wewnętrznego bezpiecznika: wymagane zewnętrzne zabezpieczenie wyłącznikiem prądowym maks. C 10 A
• Wyjście Y10-G0: 0…10 V DC, rozdzielczość 39 mV, prąd maks. ±1 mA
• Wyjścia Y1, Y2-G (triak): 24 V AC, obciążalność maks. 1 A, ograniczenie mocy: szybki mikrobezpiecznik 3 A (niewymienny)
• Wbudowany czujnik temperatury: zakres 0…49°C; dokładność przy 25°C (po kalibracji P05) < ±0,5 K; zakres kalibracji ±3,0 K
• Nastawy / rozdzielczość wyświetlania: wartości zadane 0,5°C (1°F); wyświetlana wartość rzeczywista 0,5°C (1°F)
• Nastawy fabryczne wartości zadanych:
  • Komfort (P08): 21°C (zakres 5…40°C),
  • Ekonomiczny (P11…P12): 15/30°C (OFF, 5…40°C),
  • Ochrona (P65…P66): 8°C/OFF (OFF, 5…40°C).
• Warunki pracy: 0…50°C, <95% r.h.
• Stopień ochrony: IP30
• Klasa bezpieczeństwa: III wg EN 60730-1
• Kolor frontu: RAL 9003 (biały)
• Masa: 0,237 kg (bez opakowania) / 0,360 kg (z opakowaniem)
• Wymiary (S x W x G): 93,0 x 128,0 x 28,2 mm

Montaż i uruchomienie

• Wysokość montażu: ok. 1,5 m nad podłogą.
• Nie montować we wnękach, na półkach, za zasłonami, nad lub w pobliżu źródeł ciepła oraz w miejscach narażonych na bezpośrednie promieniowanie słoneczne.
• Montować w czystym i suchym miejscu, bez bezpośredniego nawiewu z urządzeń HVAC oraz bez narażenia na kapanie/chlapanie.
• Konfiguracja aplikacji: przełącznikami DIP (ustawiane przed montażem) lub zdalnie przez Synco ACS / ETS (wtedy DIP 1…5 w pozycji OFF).
• Tryb programowania KNX: aktywacja przez jednoczesne naciśnięcie i przytrzymanie lewego i prawego przycisku przez 6 s (komunikat „PrOg” na wyświetlaczu).

Podsumowanie

RDG405KN to kompaktowy, pomieszczeniowy regulator do systemów VAV z pełną integracją KNX (S i LTE), umożliwiający jednoczesną regulację temperatury oraz IAQ (z czujnikiem CO₂). Dzięki podświetlanemu LCD, elastycznym wejściom (w tym 0…10 V DC) oraz konfigurowalnym wyjściom (0…10 V DC / ON-OFF / PWM / 3-stawnie) sprawdza się w nowoczesnych instalacjach HVAC wymagających precyzyjnego sterowania i integracji z automatyką budynkową.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią dyrektywą europejską oraz lokalnymi przepisami.
• Urządzenie jest przeznaczone do zasilania SELV 24 V AC ±20%, 50/60 Hz. Nie stosować z innym napięciem zasilającym.
• Brak wewnętrznego bezpiecznika po stronie zasilania. Instalacja musi być wyposażona w zewnętrzny bezpiecznik lub wyłącznik o prądzie znamionowym nie większym niż 10 A.
• Montaż, podłączenie, uruchomienie i konfigurację należy wykonywać wyłącznie przez wykwalifikowany personel HVAC / instalatora, zgodnie z dokumentacją producenta i lokalnymi przepisami.
• Przed demontażem regulatora z podstawy montażowej należy odłączyć zasilanie.
• Okablowanie, zabezpieczenie i uziemienie elektryczne regulatora należy wykonać zgodnie z lokalnymi przepisami.
• Należy odseparować przewody wejść X1-M, U1-G0 i D1-GND od napięcia 230 V AC, jeśli puszka połączeniowa przenosi napięcie sieciowe 230 V AC.
• Należy odseparować przewody magistrali KNX CE+/CE- od napięcia 230 V AC, jeśli puszka połączeniowa przenosi napięcie sieciowe 230 V AC.
• Urządzenie należy montować wyłącznie w czystym i suchym miejscu. Nie narażać regulatora na kapanie, chlapanie, pryskanie ani bezpośrednie działanie wody.
• Nie montować urządzenia we wnękach, na półkach, za zasłonami, nad lub w pobliżu źródeł ciepła ani w miejscach narażonych na bezpośrednie promieniowanie słoneczne. Zalecana wysokość montażu: około 1,5 m nad podłogą.
• Nie narażać urządzenia na bezpośredni przepływ powietrza z urządzeń grzewczych lub chłodzących, ponieważ może to wpływać na działanie regulatora.
• Do wejść i wyjść należy podłączać wyłącznie obwody zgodne z parametrami producenta. Wyjście Y10-G0: 0...10 V DC, maks. ±1 mA. Wyjścia Y1, Y2-G: 24 V AC, maks. 1 A.
• Wejście U1-G0 jest przeznaczone dla sygnału 0...10 V DC; nie przekraczać dopuszczalnych parametrów wejściowych. Dla wejścia U1 masa pomiarowa to G0.
• Wejścia wielofunkcyjne X1 i D1 należy stosować wyłącznie zgodnie z przeznaczeniem opisanym w dokumentacji. Nie mieszać wejść przy podłączaniu wielu termostatów do jednego przełącznika.
• Maksymalna długość przewodów dla wejść czujnikowych X1, U1 i D1 wynosi 80 m. Przekroczenie tej długości może powodować nieprawidłowe działanie.
• Jeśli regulator jest podłączony do komputera z oprogramowaniem uruchomieniowym ACS lub ETS przez interfejs KNX, wymagany jest zewnętrzny zasilacz magistrali KNX.
• Jeśli zasilacz magistrali KNX podłączony jest do linii z regulatorami pomieszczeniowymi i regulatorem Synco, wewnętrzny zasilacz magistrali KNX regulatora Synco musi być wyłączony.
• Urządzenie ma stopień ochrony IP30 i jest przeznaczone do stosowania wewnątrz pomieszczeń, w warunkach zgodnych z dokumentacją producenta.
• W trybie Ekonomicznym i Ochrony określone nastawy mogą zostać ustawione na OFF, co może oznaczać brak funkcji ochronnego grzania lub chłodzenia; niewłaściwa konfiguracja może powodować ryzyko zamarznięcia instalacji lub pomieszczenia.
• Klasa bezpieczeństwa III zgodnie z EN 60730-1.
