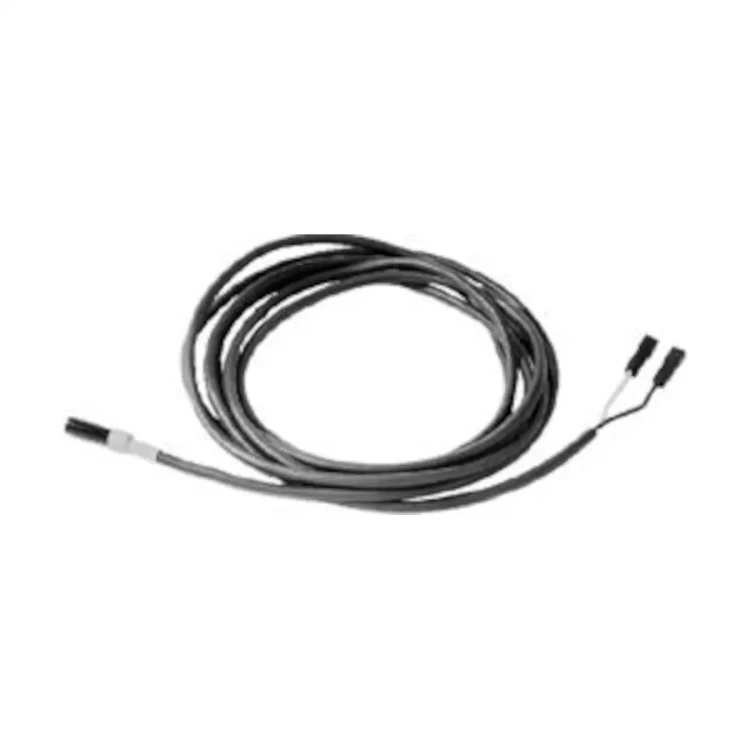

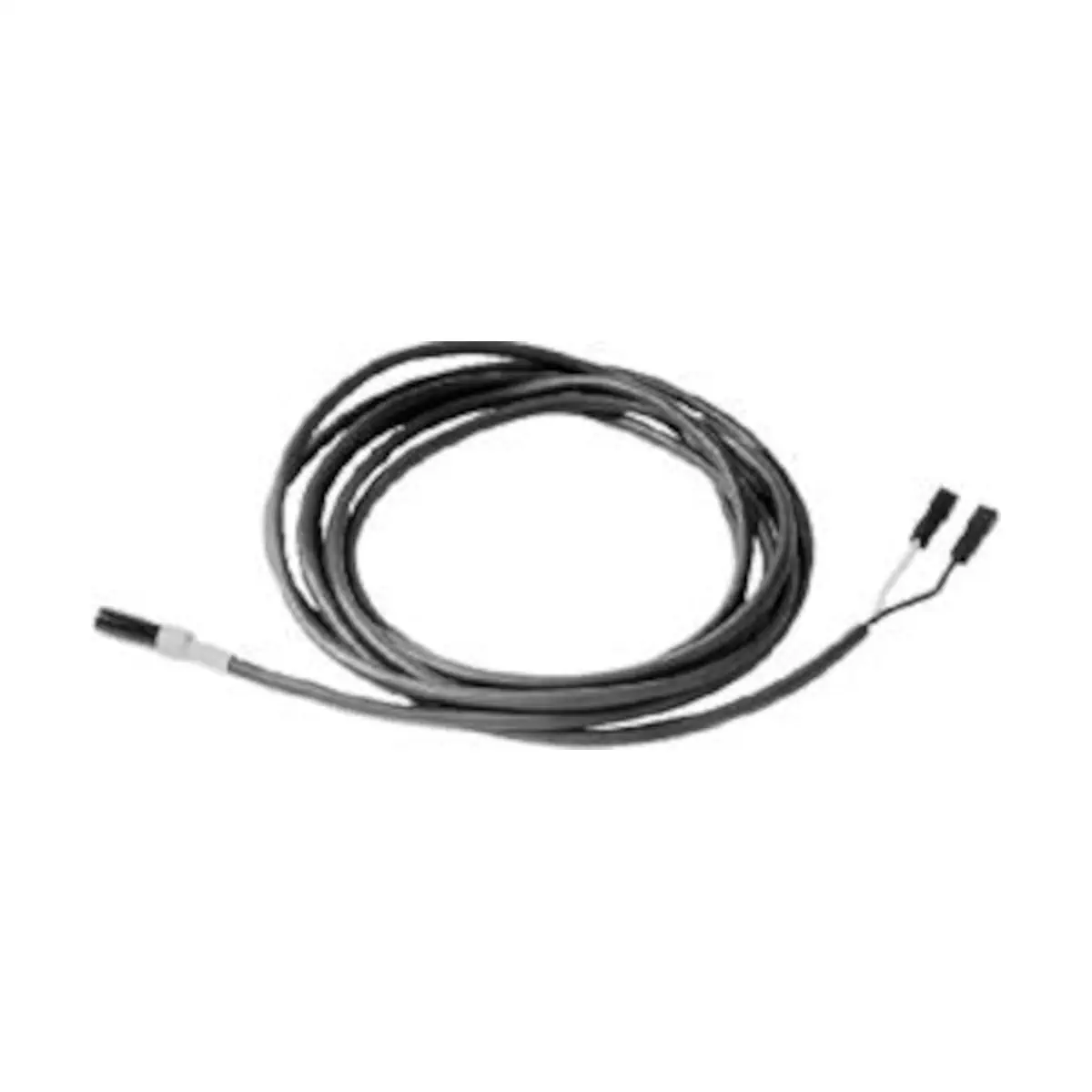

QAH11.1 Kablowy czujnik temperatury, NTC, -20..+70 [°C], długość kabla 2,5 [m], z końcówkami do zacisków, do współpracy z regulatorami RCC.., RCU15, RDE20.1, RDF.., RDG.. i RDU..

QAH11.1 to kablowy czujnik temperatury z elementem NTC 3 kΩ, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych, w szczególności do pomiaru temperatury w klimakonwektorach. Dzięki odpowiedniej izolacji czujnik jest zalecany zwłaszcza do współpracy z regulatorami, których wejście czujnikowe nie jest galwanicznie odseparowane od sieci 230 V AC.

Najważniejsze cechy

• Producent: Siemens
• Model: QAH11.1
• Typ urządzenia: kablowy czujnik temperatury z elementem NTC (pasywny)
• Przeznaczenie: instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC), w tym klimakonwektory
• Funkcje: czujnik temperatury powietrza obiegowego lub czujnik przełączający
• Zakres pomiarowy: −20…+70 °C (przy niezamocowanym kablu minimalna dopuszczalna temperatura −5 °C)
• Element pomiarowy: NTC, 3 kΩ przy 25 °C
• Stała czasowa w statycznym powietrzu: ok. 1,5 min
• Dokładność przy 25 °C: ±0,3 K
• Rodzaj sygnału: pasywny, rezystancyjny (NTC)
• Typ kabla: H03VV-F2 2 x 0,75, kolor czarny
• Długość kabla: ok. 2,5 m
• Przyłącza elektryczne: końcówki do zacisków (gotowe do podłączenia do listwy przyłączeniowej regulatora)
• Klasa bezpieczeństwa: II wg EN 60730-1
• Norma produktu: EN 60730-1 – automatyczne regulatory elektryczne do użytku domowego i podobnego
• Masa (z opakowaniem): ok. 0,07 kg

Zastosowanie

Czujnik QAH11.1 został zaprojektowany do pracy w instalacjach HVAC, w których wymagany jest dokładny pomiar temperatury w zakresie −20…+70 °C. Typowe zastosowania obejmują:

• pomiar temperatury powietrza obiegowego w klimakonwektorach,
• pomiar temperatury w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych,
• zastosowanie jako czujnik przełączający w połączeniu z odpowiednim regulatorem,
• współpracę z regulatorami, których wejście czujnikowe nie jest galwanicznie odseparowane od napięcia sieciowego 230 V AC – dzięki zastosowanej izolacji czujnika.

Jako wyposażenie dodatkowe dostępny jest zestaw montażowy ARG86.3, który umożliwia zastosowanie czujnika QAH11.1 jako czujnika przełączającego, w tym montaż przylgowy na rurach o średnicy ok. 12…16 mm.

Działanie

Czujnik QAH11.1 mierzy temperaturę powietrza lub czynnika za pomocą wbudowanego elementu NTC, którego rezystancja zmienia się w funkcji mierzonej temperatury. Zmiana rezystancji jest interpretowana przez współpracujący regulator, do którego czujnik jest podłączany jako element pomiarowy na wejściu.

• w temperaturze 25 °C rezystancja elementu NTC wynosi 3 kΩ,
• charakterystyka rezystancyjna jest określona w dokumentacji producenta i zapewnia powtarzalność pomiarów,
• czas reakcji w statycznym powietrzu opisuje stała czasowa ok. 1,5 min.

Budowa i montaż

• Czujnik składa się z dwużyłowego kabla z przyłączami oraz zintegrowanego elementu pomiarowego NTC na końcu przewodu.
• Kabel wykonany jest w standardzie H03VV-F2 2 x 0,75, w kolorze czarnym, o długości ok. 2,5 m.
• Model QAH11.1 wyposażony jest w końcówki do zacisków, ułatwiające bezpośrednie przyłączenie do zacisków regulatora lub listwy zaciskowej.
• Opcjonalny zestaw montażowy ARG86.3 umożliwia zamocowanie czujnika na rurze o średnicy ok. 12…16 mm, m.in. przy zastosowaniu przylgowym jako czujnik przełączający.
• Czujnik należy montować w miejscu zapewniającym możliwie najlepsze warunki do reprezentatywnego pomiaru temperatury.
• Przy montażu przylgowym na rurze w miejscu zamocowania czujnika należy usunąć izolację z rury, aby zapewnić dobry kontakt termiczny.

Dane techniczne

• Zakres pomiarowy: −20…+70 °C
  (jeśli kabel podłączeniowy nie jest zamocowany, dolną granicą dopuszczalnej temperatury jest −5 °C)
• Element pomiarowy: NTC, 3 kΩ przy 25 °C
• Stała czasowa w statycznym powietrzu: ok. 1,5 min
• Dokładność przy 25 °C: ±0,3 K
• Rodzaj pomiaru / sygnału: pasywny, rezystancyjny
• Typ kabla: H03VV-F2 2 x 0,75, czarny
• Długość kabla: ok. 2,5 m
• Przyłącza elektryczne: końcówki do zacisków
• Klasa bezpieczeństwa: II wg EN 60730-1
• Norma produktu: EN 60730-1 – automatyczne regulatory elektryczne do użytku domowego i podobnego
• Zgodność EU (CE): deklaracja A5W00034313
• Deklaracja środowiskowa produktu: CE1E1701 (m.in. zgodność z RoHS, skład materiałowy, opakowanie, wpływ na środowisko i utylizacja)
• Masa (z opakowaniem): ok. 0,07 kg

Utylizacja i środowisko

• Czujnik QAH11.1 należy traktować jako zużyty sprzęt elektroniczny i utylizować zgodnie z odpowiednią Dyrektywą Europejską – nie wolno wyrzucać go z odpadami komunalnymi.
• Urządzenie należy przekazywać do utylizacji odpowiednimi kanałami przewidzianymi dla tego typu sprzętu.
• Przy utylizacji należy przestrzegać wszystkich obowiązujących przepisów i regulacji.

Podsumowanie

Siemens QAH11.1 to precyzyjny, pasywny kablowy czujnik temperatury NTC 3 kΩ z zakresem pomiarowym −20…+70 °C, przeznaczony do zastosowań w instalacjach HVAC, szczególnie w klimakonwektorach. Dwużyłowy kabel H03VV-F2 o długości ok. 2,5 m z końcówkami do zacisków ułatwia podłączenie do regulatorów, a zgodność z EN 60730-1, klasa bezpieczeństwa II oraz dostępny zestaw montażowy ARG86.3 czynią z QAH11.1 uniwersalny czujnik do zastosowań pomiarowych i przełączających w systemach ogrzewania, wentylacji i klimatyzacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską. Nie wolno wyrzucać go wraz z odpadami komunalnymi. Utylizację należy przeprowadzać odpowiednimi kanałami i zgodnie z lokalnymi przepisami.
• Czujnik jest przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych, w szczególności do pomiaru temperatury w klimakonwektorach. Stosować wyłącznie zgodnie z przeznaczeniem określonym przez producenta.
• Czujnik QAH11.1 jest pasywnym czujnikiem temperatury z elementem pomiarowym NTC 3 kΩ przy 25 °C i powinien być podłączany do wejścia odpowiedniego regulatora, zgodnie z dokumentacją producenta.
• Produkt ma klasę bezpieczeństwa II według EN 60730-1.
• Montaż należy wykonać w miejscu zapewniającym najdogodniejsze warunki do pomiaru temperatury. Nieprawidłowe umiejscowienie czujnika może powodować błędny pomiar i nieprawidłową pracę instalacji.
• Przy montażu przylgowym na rurze w miejscu zamocowania czujnika należy usunąć izolację z rury.
• Jeżeli czujnik jest montowany na rurze, należy stosować odpowiedni zestaw montażowy przewidziany przez producenta. Dla montażu jako czujnik przełączający przewidziano zestaw ARG86.3 do rur o średnicy 12...16 mm.
• Zakres pomiarowy wynosi od -20 °C do +70 °C. Jeżeli kabel podłączeniowy nie jest zamocowany, dopuszczalna dolna granica temperatury wynosi tylko -5 °C.
• Produkt jest dostarczany bez zestawu montażowego. Przed montażem należy upewnić się, że zastosowano właściwe akcesoria montażowe.
• Ze względu na izolację czujnik jest zalecany szczególnie do współpracy z regulatorami, których sygnał wejściowy czujnika nie jest galwanicznie odseparowany od napięcia sieciowego 230 V AC.
