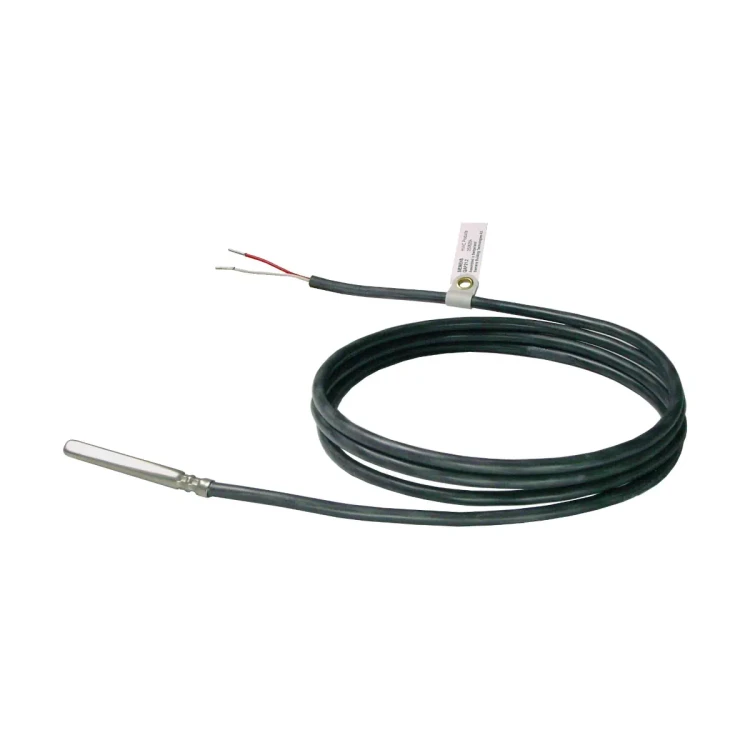

QAP21.2 Kablowy czujnik temperatury, LG-Ni1000, -30..+180 [°C] (maks. 220 [°C]), długość kabla 1,5 [m], do kolektorów słonecznych

QAP21.2 to kablowy czujnik temperatury firmy Siemens, przeznaczony do pomiaru temperatury czynnika w zakresie −30…+180 °C (z możliwością krótkotrwałej pracy do 220 °C przez maks. 1–2 godziny na dobę). Dzięki elementowi pomiarowemu LG-Ni 1000 oraz odpornej na wysoką temperaturę tulei ze stali nierdzewnej i silikonowemu przewodowi przyłączeniowemu, czujnik idealnie sprawdza się m.in. przy pomiarze temperatury w płaskich kolektorach słonecznych oraz innych aplikacjach z wysokotemperaturowym czynnikiem.

Najważniejsze cechy

• Producent: Siemens
• Model: QAP21.2
• Typ urządzenia: kablowy czujnik temperatury, pasywny
• Element pomiarowy: LG-Ni 1000
• Zakres pomiarowy: −30…+180 °C (maks. 220 °C przez 1–2 godz./dobę)
• Zastosowanie: pomiar temperatury czynnika, w szczególności w płaskich kolektorach słonecznych
• Rodzaj wyjścia: analogowy sygnał pasywnego czujnika rezystancyjnego (LG-Ni 1000)
• Dokładność pomiaru: ±0,4 K przy 0 °C
• Stała czasowa t₆₃ (na rurociągu): < 20 s
• Stała czasowa t₆₃ (z osłoną ochronną): < 30 s
• Stopień ochrony: IP67 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Tuleja czujnika: stal nierdzewna V4A (1.4571), średnica ok. 6 mm, długość 50 mm
• Kabel przyłączeniowy: 2‑żyłowy, zamienialny, z końcówkami, silikonowy, długość ok. 1,5 m
• Temperatura otoczenia – tuleja: −30…+180 °C (220 °C przez maks. 1–2 godz./dobę)
• Temperatura otoczenia – kabel: −50…+180 °C (220 °C przez maks. 1–2 godz./dobę)
• Połączenie mechaniczne: opaska kablowa lub osłona ochronna
• Masa z opakowaniem: ok. 0,056 kg
• Zgodność: oznakowanie EU (CE), deklaracja środowiskowa (zgodność m.in. z RoHS)

Zastosowanie

Kablowy czujnik temperatury QAP21.2 przeznaczony jest do pomiaru temperatury czynnika (np. medium w instalacjach) w aplikacjach wymagających odporności na wysokie temperatury. W szczególności zalecany jest do:

• pomiaru temperatury w płaskich kolektorach słonecznych,
• pomiaru temperatury na rurociągach, z użyciem opasek kablowych,
• pomiaru temperatury przy bezpośrednim kontakcie z ciekłym czynnikiem – z zastosowaniem osłony ochronnej.

Czujnik QAP21.2 może współpracować ze wszystkimi typami regulatorów, do których można podłączyć analogowy sygnał pasywnego czujnika LG-Ni 1000.

Funkcje i działanie

Element pomiarowy LG-Ni 1000

• Czujnik wykorzystuje rezystancyjny element pomiarowy LG-Ni 1000, którego rezystancja zmienia się w funkcji temperatury.
• Zmiana rezystancji jest przetwarzana przez współpracujący regulator na wartość temperatury czynnika.
• Sygnał wyjściowy ma charakter pasywny – nie jest generowane dodatkowe napięcie ani prąd, regulator odczytuje wartość rezystancji.

Charakterystyka i dokładność

• Zakres pomiarowy: −30…+180 °C z możliwością krótkotrwałego obciążenia do 220 °C (maks. 1–2 godz./dobę).
• Dokładność pomiaru przy 0 °C: ±0,4 K.
• Stała czasowa t₆₃: < 20 s przy montażu na rurociągu, < 30 s przy montażu w osłonie ochronnej.

Budowa

• Czujnik składa się z tulei pomiarowej o średnicy ok. 6 mm i długości 50 mm oraz kabla podłączeniowego z końcówkami.
• Element pomiarowy umieszczony jest wewnątrz tulei, która z jednej strony posiada spłaszczoną powierzchnię ułatwiającą montaż na rurociągu i dobry kontakt termiczny.
• Do tulei przymocowany jest 2‑żyłowy kabel przyłączeniowy o długości ok. 1,5 m, zakończony końcówkami.
• Tuleja czujnika: stal nierdzewna V4A (1.4571) – odporna na korozję i wysoką temperaturę.
• Kabel przyłączeniowy: izolacja silikonowa – przystosowana do pracy w podwyższonych temperaturach.
• Stopień ochrony IP67 zapewnia wysoką szczelność czujnika zgodnie z EN 60529.
• Bezpośrednie zanurzenie w ciekłym czynniku jest dopuszczalne wyłącznie z zastosowaniem odpowiedniej osłony ochronnej.

Wyposażenie dodatkowe

• Osłona ochronna ALT-SB100:
  • materiał: Ms63,
  • ciśnienie nominalne: PN10,
  • długość zanurzenia: 100 mm.
• Inne typy osłon ochronnych dostępne są zgodnie z kartą katalogową N1194 (dobór wg średnicy tulei czujnika).

Montaż

• Montaż na rurociągu:
  • dla temperatur czynnika do 85 °C – z użyciem opasek kablowych z tworzywa sztucznego (od innych producentów),
  • dla temperatur czynnika do 220 °C – z użyciem opasek kablowych wykonanych ze stali nierdzewnej (od innych producentów).
• Bezpośrednie zanurzenie w ciekłym czynniku:
  • wymaga zastosowania osłony ochronnej,
  • wewnętrzna średnica osłony powinna odpowiadać średnicy tulei czujnika (ok. 6,1 mm), aby zapewnić dobry kontakt cieplny.
• Czujnik dostarczany jest z instrukcją montażu, którą należy uwzględnić przy projektowaniu i instalacji.
• Dopuszczalne długości przewodów zależą od typu regulatora, do którego czujnik jest podłączony – wartości te podane są w kartach katalogowych regulatorów.

Dane techniczne

• Model: QAP21.2
• Zakres pomiarowy: −30…+180 °C
• Maks. temperatura (1–2 godz./dobę): 220 °C
• Element pomiarowy: LG-Ni 1000
• Rodzaj pomiaru / wyjścia: pasywny czujnik rezystancyjny
• Dokładność przy 0 °C: ±0,4 K
• Stała czasowa t₆₃ na rurociągu: < 20 s
• Stała czasowa t₆₃ z osłoną ochronną: < 30 s
• Stopień ochrony obudowy: IP67 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Połączenie mechaniczne: opaska kablowa (od innych producentów) lub osłona ochronna
• Kabel przyłączeniowy: 2‑żyłowy, zamienialny, z końcówkami
• Długość kabla: ok. 1,5 m
• Dopuszczalna długość kabla: wg danych w kartach katalogowych odpowiednich regulatorów
• Dopuszczalna temperatura otoczenia – tuleja czujnika: −30…+180 °C*
• Dopuszczalna temperatura otoczenia – kabel przyłączeniowy: −50…+180 °C*
• * 220 °C przez maks. 1–2 godz./dobę
• Materiały:
  • tuleja czujnika: stal nierdzewna V4A (1.4571),
  • kabel przyłączeniowy: silikon,
  • opakowanie: PVC.
• Masa (z opakowaniem): ok. 0,056 kg
• Zgodność EU (CE): A5W00040799
• Deklaracja środowiskowa produktu: CE1E1701 (zawiera m.in. dane o zgodności z RoHS, składzie materiałów, opakowaniu i utylizacji)

Utylizacja i środowisko

• Urządzenie należy utylizować jako zużyty sprzęt elektroniczny, zgodnie z odpowiednimi Dyrektywami Europejskimi – nie wolno wyrzucać z odpadami komunalnymi.
• Czujnik oraz jego opakowanie należy przekazywać do odpowiednich punktów zbiórki, zgodnie z lokalnymi przepisami.

Podsumowanie

Siemens QAP21.2 to wytrzymały kablowy czujnik temperatury z elementem LG-Ni 1000, zaprojektowany do pracy w szerokim zakresie temperatur do 180 °C z krótkotrwałą odpornością do 220 °C. Stalowa tuleja V4A, silikonowy przewód o długości ok. 1,5 m, wysoki stopień ochrony IP67 oraz możliwość montażu na rurociągach lub w osłonach ochronnych czynią go niezawodnym rozwiązaniem do precyzyjnego pomiaru temperatury czynnika, w szczególności w płaskich kolektorach słonecznych i innych instalacjach wymagających wysokiej odporności temperaturowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenia nie wolno wyrzucać z odpadami komunalnymi. Należy je utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską oraz lokalnymi przepisami.
• Kablowy czujnik temperatury QAP21.2 jest przeznaczony do pomiaru temperatury czynnika i współpracy z regulatorami przystosowanymi do analogowego sygnału pasywnego czujnika LG-Ni 1000.
• Produkt jest czujnikiem pasywnym. Podłączenie elektryczne należy wykonać zgodnie z dokumentacją urządzenia współpracującego oraz dopuszczalną długością przewodów określoną dla danego regulatora.
• Bezpośrednie zanurzenie czujnika w ciekłym czynniku jest dopuszczalne wyłącznie z zastosowaniem osłony ochronnej. Wewnętrzna średnica osłony powinna być dopasowana do średnicy tulei czujnika, tj. Ø6,1 mm.
• Na rurociągu czujnik należy montować zgodnie z dopuszczalnym zakresem temperatury medium: do 85 °C z opaskami kablowymi z tworzywa sztucznego, a do 220 °C z opaską kablową ze stali nierdzewnej.
• Należy przestrzegać dopuszczalnego zakresu pomiarowego: od -30 °C do +180 °C, przy czym temperatura 220 °C jest dopuszczalna maksymalnie przez 1–2 godziny na dobę.
• Należy przestrzegać dopuszczalnej temperatury otoczenia: dla tulei czujnika od -30 °C do +180 °C, dla kabla przyłączeniowego od -50 °C do +180 °C; temperatura 220 °C jest dopuszczalna maksymalnie przez 1–2 godziny na dobę.
• Stopień ochrony obudowy wynosi IP67 według EN 60529. Klasa bezpieczeństwa: III według EN 60730-1.
• Produkt należy montować i użytkować zgodnie z dołączoną instrukcją montażu.
