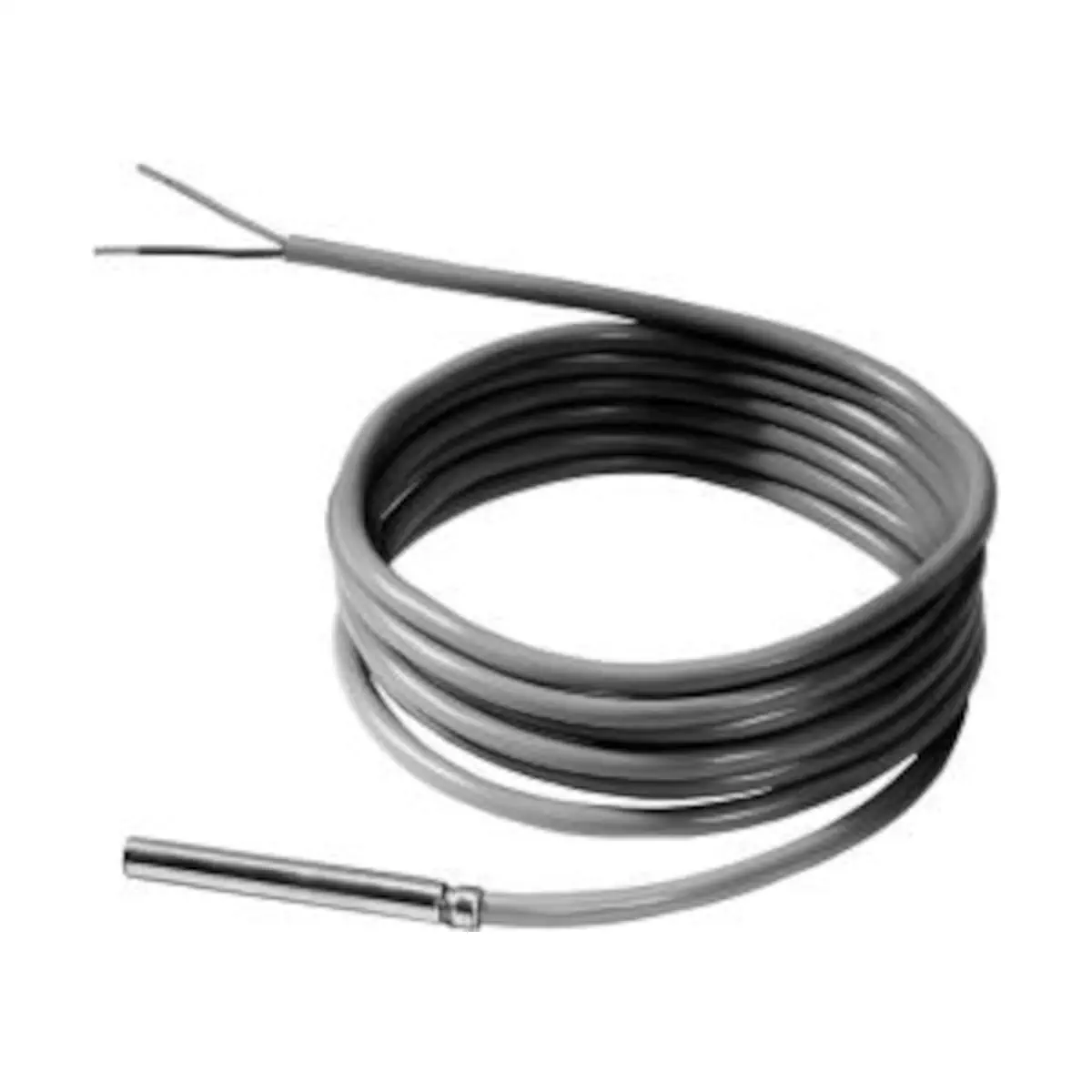

QAZ21.5220 Kablowy czujnik temperatury, LG-Ni1000, 0..95 [°C], długość kabla 2 [m]

Siemens QAZ21.5220 to przewodowy czujnik temperatury z elementem pomiarowym LG-Ni 1000 (1000 Ω przy 0°C), przeznaczony do pomiaru temperatury medium w aplikacjach takich jak kotły, zasobniki c.w.u. oraz wymienniki ciepła. Czujnik jest przewidziany do pracy w tulei / kieszeni ochronnej i współpracuje z regulatorami obsługującymi charakterystykę rezystancyjną LG-Ni 1000.

Najważniejsze cechy

• Producent: Siemens
• Model: QAZ21.5220
• Typ: przewodowy czujnik temperatury (kabelkowy) do pomiaru temperatury medium
• Element pomiarowy: LG-Ni 1000, 1000 Ω przy 0°C
• Zakres pomiarowy: 0…95°C
• Tolerancja: ±0,4 K (przy 0°C)
• Stała czasowa (przybliżona): 30 s (z kieszenią ochronną)
• Przewód: PVC
• Długość przewodu: 2000 mm
• Masa: ok. 66 g

Zastosowanie

QAZ21.5220 to standardowy czujnik serii QAZ21.. do:

• regulacji lub ograniczania temperatury w kotłach,
• pomiaru temperatury w zasobnikach c.w.u.,
• pomiaru temperatury w wymiennikach ciepła.

Czujnik jest przeznaczony do współpracy z urządzeniami automatyki, które potrafią przetwarzać wartości rezystancji czujników LG-Ni 1000.

Konstrukcja i montaż

• Osłona czujnika: tuleja ze stali nierdzewnej.
• Wymiary tulei: średnica 6 mm, długość 40,5 mm.
• Przewód przyłączeniowy: z końcówkami tulejkowymi na końcu.
• Ważne: czujnik nie jest przeznaczony do bezpośredniego zanurzenia w cieczy bez zastosowania kieszeni ochronnej.

Dane techniczne

• Zakres pomiarowy: 0…95°C
• Tolerancja: ±0,4 K (przy 0°C)
• Stała czasowa (przybliżona): 30 s (z kieszenią ochronną)
• Dopuszczalna temperatura otoczenia (przewód PVC): maks. 95°C
• Wytrzymałość elektryczna: 500 V
• Połączenia elektryczne: zamienne
• Wymagania klimatyczne i mechaniczne: wg IEC 721-3
• Klasa bezpieczeństwa: III wg EN 60 730
• Długość przewodu: 2000 mm
• Typ przewodu: PVC
• Masa: ok. 66 g

Podsumowanie

Siemens QAZ21.5220 to czujnik temperatury medium z elementem LG-Ni 1000 (0…95°C) i przewodem PVC 2 m, przeznaczony do zastosowań w kotłach, zasobnikach c.w.u. i wymiennikach ciepła. Stalowa tuleja czujnika oraz wykonanie do pracy w kieszeni ochronnej sprawiają, że jest to praktyczne rozwiązanie OEM do wiarygodnego pomiaru temperatury w instalacjach grzewczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: czujnik temperatury przewodowy Siemens QAZ21.5220, przeznaczony do pomiaru temperatury medium w zakresie 0...95 °C.
• Produkt jest przeznaczony do stosowania z tuleją ochronną. Czujnik nie nadaje się do bezpośredniego zanurzania w cieczach bez zastosowania tulei ochronnej.
• Stosować wyłącznie zgodnie z przeznaczeniem, z urządzeniami sterującymi przystosowanymi do obsługi czujnika rezystancyjnego LG-Ni 1000 Ω przy 0 °C.
• Produkt jest przeznaczony do zastosowań OEM, czyli do integracji w urządzeniach końcowych przez producentów urządzeń.
• Nie przekraczać dopuszczalnej temperatury otoczenia dla przewodu PVC, wynoszącej maksymalnie 95 °C.
• Połączenia elektryczne wykonywać zgodnie z dokumentacją urządzenia nadrzędnego. Wytrzymałość elektryczna czujnika wynosi 500 V.
• Produkt posiada klasę bezpieczeństwa III zgodnie z EN 60730.
• Wymagania klimatyczne i mechaniczne zgodne z IEC 721-3.
• Nie stosować produktu poza podanym zakresem temperatury pracy i poza warunkami określonymi w dokumentacji technicznej producenta.

Pliki do pobrania:
QAZ21.5220 Karta katalogowa
