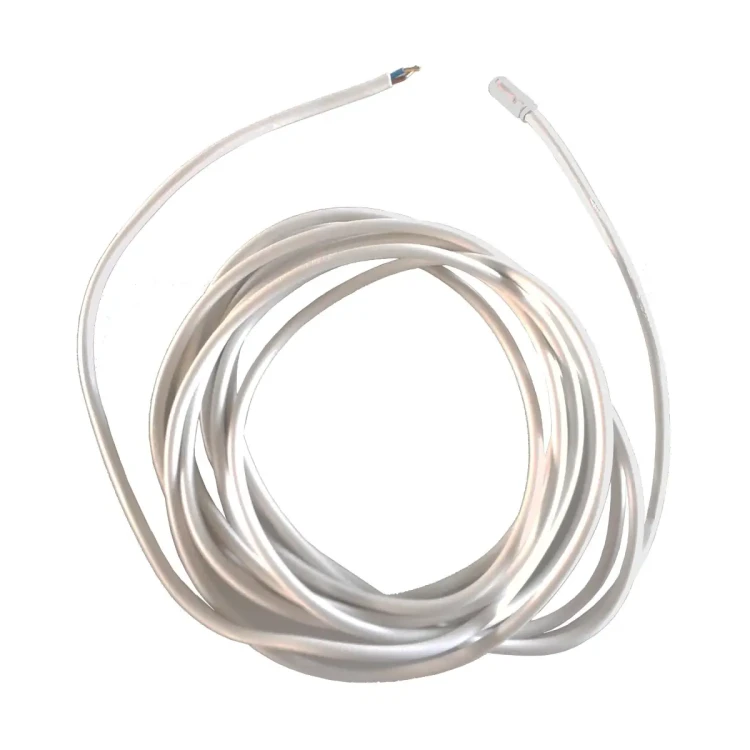

QAP1030/UFH Kablowy czujnik temperatury, NTC3k, -20..+70 °C, długość kabla 4 m, do elektrycznego ogrzewania podłogowego

QAP1030/UFH to kablowy czujnik temperatury firmy Siemens, przeznaczony do instalacji elektrycznego ogrzewania podłogowego w celu monitorowania i ograniczania temperatury podłogi. Dzięki zastosowanej izolacji czujnik jest szczególnie zalecany do współpracy z regulatorami, w których wejście czujnika nie jest galwanicznie odseparowane od napięcia sieciowego 230 V AC.

Najważniejsze cechy

• Producent: Siemens
• Model: QAP1030/UFH
• Numer magazynowy: S55770-S289
• Typ czujnika: kablowy czujnik temperatury podłogi
• Element pomiarowy: NTC (3 kΩ przy 25 °C)
• Zakres pomiarowy: -20...70 °C (uwaga dot. dolnej granicy poniżej)
• Dokładność (przy 25 °C): ±0,3 K
• Stała czasowa w statycznym powietrzu: 1,5 min
• Przewód: 2-żyłowy, zamienialny, H03VV-F2, 2 x 0,50, biały, ok. 4 m
• Przyłącza elektryczne: końcówki do zacisków
• Klasa bezpieczeństwa: II wg EN 60730

Zastosowanie

Czujnik QAP1030/UFH jest przeznaczony do instalacji elektrycznego ogrzewania podłogowego do pomiaru temperatury podłogi oraz jej ograniczania (limitowania) przez regulator pomieszczeniowy, do którego czujnik jest podłączany.

Działanie

Pomiar temperatury realizowany jest przez element NTC 3k, którego rezystancja zmienia się w funkcji mierzonej temperatury. Czujnik podłącza się do odpowiedniego wejścia regulatora pomieszczeniowego.

Budowa

• 2-żyłowy przewód o długości około 4 m z końcówkami do zacisków,
• element pomiarowy NTC 3k.

Wskazówki do montażu

• Kabel należy poprowadzić od regulatora pomieszczeniowego do miejsca w podłodze, w którym ma być umieszczony element pomiarowy.
• Zalecane jest prowadzenie kabla przez rurkę kablową z tworzywa sztucznego, aby w razie potrzeby umożliwić wymianę czujnika w przyszłości.
• Element pomiarowy nie może stykać się z elektryczną matą grzewczą podłogową.
• Odległość elementu pomiarowego od ściany powinna wynosić co najmniej 60 cm.
• Aby pomiar był możliwie najdokładniejszy, miejsca zamontowania elementu pomiarowego w podłodze nie należy zastawiać meblami.

Dane techniczne

• Zakres pomiarowy: -20...70 °C
• Uwaga (dolna granica): jeśli kabel podłączeniowy nie jest zamocowany, jako dolną granicę dopuszcza się tylko -5 °C
• Element pomiarowy: NTC (3 kΩ przy 25 °C)
• Typ elementu pomiarowego: pasywny
• Stała czasowa w statycznym powietrzu: 1,5 min
• Dokładność przy 25 °C: ±0,3 K
• Klasa bezpieczeństwa: II wg EN 60730
• Kabel podłączeniowy: 2-żyłowy, zamienialny
• Typ kabla: H03VV-F2, 2 x 0,50, biały
• Długość kabla: ok. 4 m
• Przyłącza elektryczne: do zacisków
• Masa (wraz z opakowaniem): ok. 0,165 kg
• Deklaracja zgodności UE: A5W00034313-A

Charakterystyka NTC (NTC 3k / 25 °C)

• Rezystancja przy 25 °C: 3,000 kΩ
• Przykładowe wartości: 9,867 kΩ (0 °C), 0,528 kΩ (70 °C)

Wymiary

• Długość przewodu: 4000 mm (+30)  (ok. 4 m)
• Element pomiarowy: ok. 20 mm (długość), ok. 7,8 mm (średnica)

Utylizacja

Urządzenie należy złomować jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą Europejską 2012/19/EU i nie utylizować wraz z odpadami komunalnymi. Należy stosować odpowiednie kanały utylizacji oraz przestrzegać obowiązujących przepisów.

Podsumowanie

Siemens QAP1030/UFH to przewodowy czujnik temperatury podłogi z elementem NTC 3k, przeznaczony do elektrycznego ogrzewania podłogowego. Oferuje zakres pomiarowy -20...70 °C, dokładność ±0,3 K (przy 25 °C) oraz 2-żyłowy, wymienny przewód H03VV-F2 o długości około 4 m, zakończony końcówkami do zacisków.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do instalacji elektrycznego ogrzewania podłogowego do monitorowania i ograniczania temperatury podłogi.
• Czujnik zalecany jest szczególnie do współpracy z regulatorami, których sygnał wejściowy czujnika nie jest galwanicznie odseparowany od napięcia sieciowego 230 V AC.
• Urządzenie posiada klasę bezpieczeństwa II wg EN 60730.
• Podłączenie elektryczne: kabel 2-żyłowy H03VV-F2, 2 x 0,50; przyłączenie do zacisków należy wykonać zgodnie z dokumentacją urządzenia współpracującego.
• Kabel podłączeniowy należy poprowadzić od regulatora pomieszczeniowego do miejsca w podłodze, w którym ma być umieszczony element pomiarowy.
• Zalecane jest prowadzenie kabla przez rurkę kablową z tworzywa sztucznego, aby umożliwić ewentualną wymianę czujnika w przyszłości.
• Element pomiarowy nie może stykać się z elektryczną matą grzewczą podłogową.
• Element pomiarowy należy montować w odległości co najmniej 60 cm od ściany.
• Aby zapewnić możliwie najdokładniejszy pomiar, miejsca zamontowania elementu pomiarowego w podłodze nie należy zastawiać meblami.
• Zakres pomiarowy czujnika wynosi od -20 °C do 70 °C. Jeśli kabel podłączeniowy nie jest zamocowany, jako dolną granicę dopuszcza się tylko -5 °C.
• Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą Europejską 2012/19/EU i nie wolno wyrzucać go wraz z odpadami komunalnymi.
• Urządzenie należy przekazać do odpowiednich kanałów zbiórki i utylizacji oraz przestrzegać wszystkich lokalnie obowiązujących przepisów.
• Dla produktu wskazano deklarację zgodności UE: A5W00034313-A.
