QAP22 Kablowy czujnik temperatury, LG-Ni1000, -25..+95 [°C], długość kabla 2 [m]

QAP22 to kablowy czujnik temperatury z elementem pomiarowym LG-Ni 1000 i 2‑metrowym przewodem PVC, przeznaczony do pomiaru temperatury w zakresie -25…+95 °C w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Dostarcza pasywny sygnał rezystancyjny do regulatora i, przy zastosowaniu odpowiedniego osprzętu, może pracować jako czujnik przylgowy, zanurzeniowy lub przełączający (zmiana trybu ogrzewanie/chłodzenie).

Najważniejsze cechy

• Producent: Siemens
• Model: QAP22
• Typ: kablowy czujnik temperatury
• Element pomiarowy: LG-Ni 1000
• Zakres pomiarowy: -25…+95 °C
• Rodzaj sygnału: pasywny (rezystancyjny)
• Długość przewodu: 2 m
• Materiał przewodu: PVC
• Przekrój żył: 2 × 0,34 mm²
• Budowa przewodu: 2‑żyłowy, przewody zamienialne (brak polaryzacji)
• Tuleja czujnika: stal nierdzewna 1.4571 (V4A)
• Długość tulei pomiarowej: ok. 40,5 mm
• Średnica tulei: ok. 6 mm
• Stopień ochrony obudowy: IP65 (wg EN 60529)
• Klasa bezpieczeństwa: III (wg EN 60730-1)
• Dopuszczalna temperatura otoczenia przewodu PVC: -25…+95 °C, krótkotrwale (2 godz./dobę) do +110 °C
• Dopuszczalna wilgotność otoczenia: do 95% r.h.
• Masa (z opakowaniem): ok. 0,06 kg

Zastosowanie

Kablowy czujnik temperatury QAP22 przeznaczony jest do pomiaru temperatury w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Może współpracować ze wszystkimi rodzajami regulatorów, do których można podłączyć analogowy sygnał wyjściowy pasywnego czujnika.

Przy użyciu odpowiedniego wyposażenia dodatkowego może być stosowany jako:

• czujnik przylgowy do rurociągów – montaż na rurze za pomocą zestawu ARG22.1 lub listwy aluminiowej ARG22.2,
• czujnik przylgowy do kolektorów słonecznych – z zachowaniem zakresu temperatur pracy czujnika i przewodu PVC,
• czujnik zanurzeniowy – w połączeniu z osłoną ochronną ALT-SB100,
• czujnik przełączający (zmiana z ogrzewania na chłodzenie i odwrotnie) – jako czujnik przylgowy na rurze z wykorzystaniem odpowiedniego zestawu montażowego.

Budowa i zasada działania

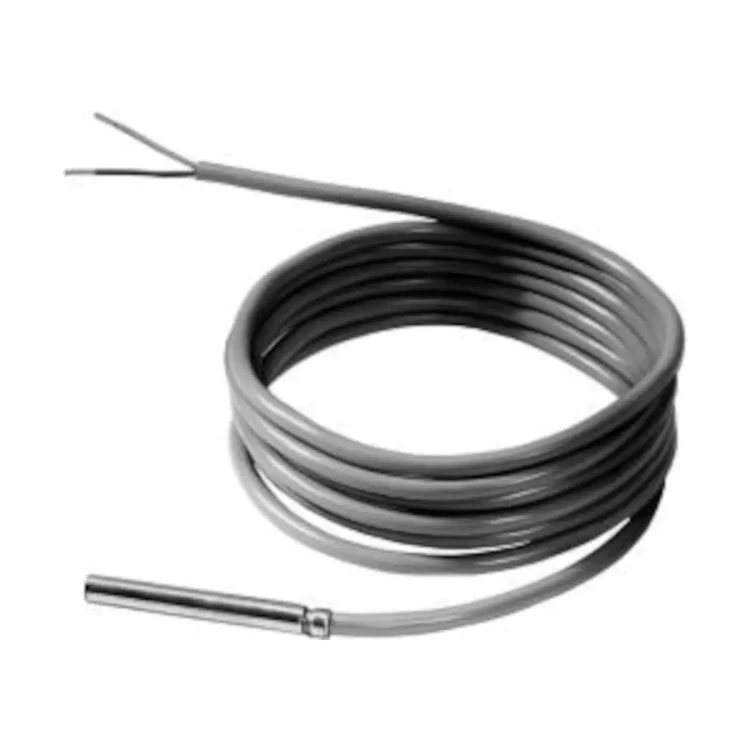

Czujnik QAP22 składa się z metalowej tulei pomiarowej, elementu pomiarowego LG‑Ni 1000 oraz 2‑żyłowego kabla przyłączeniowego:

• element pomiarowy umieszczony jest w tulei o długości ok. 40,5 mm i średnicy ok. 6 mm, która zapewnia mu ochronę mechaniczną i elektryczną,
• kabel przyłączeniowy jest wprowadzony do tulei i w niej zamocowany,
• na końcach przewodów znajdują się fabrycznie zamontowane końcówki, ułatwiające podłączenie,
• przewody są zamienialne – nie jest wymagana biegunowość.

Pomiar odbywa się poprzez zmianę rezystancji elementu LG‑Ni 1000 w funkcji temperatury. Sygnał rezystancyjny czujnika przekazywany jest do współpracującego regulatora, który przetwarza go na wartość temperatury i wykorzystuje w algorytmie regulacji.

Stałe czasowe

Typowe stałe czasowe czujnika QAP22 w zależności od sposobu montażu:

• ok. 25 s – czujnik zamocowany na rurze z użyciem zestawu ARG22.1,
• < 30 s – czujnik w osłonie ochronnej ALT-SB100,
• < 1 min – czujnik zamocowany na listwie ARG22.2 w powietrzu o prędkości ok. 3 m/s.

Wyposażenie dodatkowe (opcjonalne)

• ALT-SB100 – osłona ochronna z mosiądzu Ms63, PN10, o długości zanurzenia 100 mm; umożliwia zastosowanie QAP22 jako czujnika zanurzeniowego.
• Uchwyt kabla do montażu w osłonie (nr 4 213 1416 0) – służy do unieruchomienia czujnika w osłonie ochronnej.
• ARG22.1 – zestaw montażowy do zastosowania QAP22 jako czujnika przełączającego lub przylgowego na rurze o średnicy ∅13…35 mm; składa się z uchwytu czujnika oraz dwóch opasek kablowych. Przeznaczony do temperatur do 95 °C; przy wyższych temperaturach należy stosować metalowe opaski kablowe.
• ARG22.2 – listwa aluminiowa z przynitowanym uchwytem i tulejką gumową (przepust), umożliwiająca montaż czujnika na powierzchniach płaskich, np. w strumieniu powietrza.

Montaż i instalacja

• Przewód przyłączeniowy czujnika QAP22 powinien być podłączony do odpowiedniej puszki przyłączeniowej.
• W przypadku montażu czujnika w osłonie ochronnej ALT-SB100 należy unieruchomić go w osłonie za pomocą dedykowanego uchwytu kabla.
• Dopuszczalna długość przewodu sygnałowego zależy od zastosowanego regulatora; wartości graniczne podane są w dokumentacji poszczególnych regulatorów.
• Przy montażu w klimakonwektorach wentylatorowych lub indukcyjnych czujnik należy instalować w miejscu określonym w dokumentacji producenta urządzenia. W przypadku braku takich zaleceń czujnik powinien być zamontowany w strumieniu powietrza obiegowego, tak aby mierzył temperaturę powietrza wyciąganego z pomieszczenia, możliwie jak najwyżej i zabezpieczony przed promieniowaniem cieplnym z jednostki.

Dane techniczne

• Model: QAP22
• Element pomiarowy: LG‑Ni 1000
• Zakres pomiarowy: -25…+95 °C
• Rodzaj sygnału: pasywny (rezystancyjny)
• Stała czasowa (z ARG22.1 na rurze): ok. 25 s
• Stała czasowa (w osłonie ochronnej): < 30 s
• Stała czasowa (z ARG22.2 w powietrzu, v = 3 m/s): < 1 min
• Stopień ochrony: IP65
• Klasa bezpieczeństwa: III
• Tuleja czujnika: stal nierdzewna 1.4571 (V4A)
• Długość tulei: ok. 40,5 mm
• Średnica tulei: ok. 6 mm
• Kabel przyłączeniowy: 2‑żyłowy, zamienialny
• Przekrój przewodów: 2 × 0,34 mm²
• Długość przewodu: 2 m (PVC)
• Dopuszczalna temperatura otoczenia przewodu PVC: -25…+95 °C, krótkotrwale (2 godz./dobę) do +110 °C
• Dopuszczalna wilgotność otoczenia: do 95% r.h.
• Opakowanie: karton
• Masa (z opakowaniem): ok. 0,06 kg

Utylizacja

Czujnik QAP22 należy traktować jako zużyty sprzęt elektroniczny. Nie może być utylizowany wraz z odpadami komunalnymi – należy przekazać go do odpowiedniego punktu zbiórki i postępować zgodnie z obowiązującymi przepisami dotyczącymi ochrony środowiska i gospodarowania odpadami.

Podsumowanie

Siemens QAP22 to kablowy czujnik temperatury z elementem LG‑Ni 1000 i 2‑metrowym przewodem PVC, pracujący w zakresie -25…+95 °C i charakteryzujący się stopniem ochrony IP65. Możliwość zastosowania dedykowanych akcesoriów montażowych (ALT-SB100, ARG22.1, ARG22.2) pozwala wykorzystać go jako czujnik przylgowy, zanurzeniowy lub przełączający w szerokim spektrum zastosowań w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską oraz lokalnymi przepisami.
• Kablowy czujnik temperatury QAP22 jest przeznaczony do pomiaru temperatury w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, wyłącznie w zastosowaniach przewidzianych przez producenta.
• Produkt jest czujnikiem pasywnym. Należy stosować go wyłącznie z regulatorami przystosowanymi do podłączenia analogowego sygnału wyjściowego pasywnego czujnika.
• Montaż i instalację należy wykonywać zgodnie z dokumentacją producenta. Kabel przyłączeniowy powinien być podłączony do puszki przyłączeniowej.
• W przypadku montażu czujnika w osłonie ochronnej czujnik musi być zamocowany w osłonie przy pomocy uchwytu kabla.
• Przy montażu na rurze z użyciem zestawu ARG22.1 dla modelu QAP22 nie należy przekraczać temperatury 95°C; dla wyższych temperatur należy stosować metalowe opaski kablowe.
• Dla modelu QAP22 należy przestrzegać dopuszczalnego zakresu pomiarowego od -25 do +95°C oraz dopuszczalnej temperatury otoczenia dla kabla PVC od -25 do +95°C; krótkotrwale dopuszczalne jest +110°C przez maksymalnie 2 godziny na dobę.
• Nie stosować produktu poza dopuszczalnymi warunkami środowiskowymi. Dopuszczalna wilgotność otoczenia wynosi maks. 95% r.h.
• Produkt ma stopień ochrony IP65 zgodnie z EN 60529 oraz klasę bezpieczeństwa III zgodnie z EN 60730-1. Należy zapewnić warunki montażu odpowiednie dla tych parametrów.
• Dopuszczalna długość kabla zależy od typu regulatora i powinna być zgodna z kartą katalogową współpracującego regulatora.
• Przewody podłączeniowe są zamienialne. Podłączenie należy wykonać zgodnie z dokumentacją producenta.
