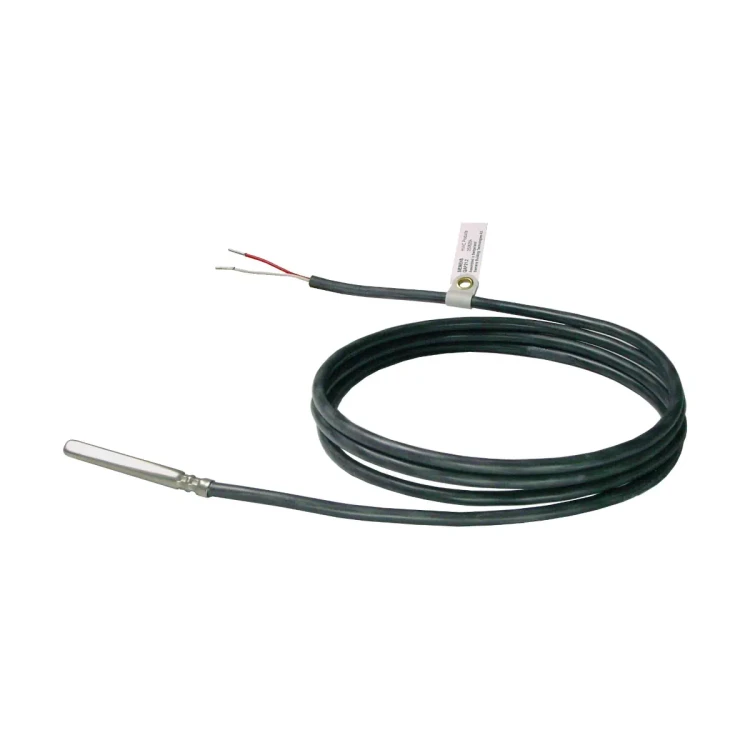

QAZ21.682/101 Kablowy czujnik temperatury, LG-Ni1000, -50..+80 [°C], długość kabla 2 [m], przylgowy lub zanurzeniowy, do chłodnictwa

QAZ21.682/101 to kablowy czujnik temperatury firmy Siemens, zaprojektowany do pomiaru temperatury czynnika w instalacjach chłodniczych. Może być montowany przylgowo na rurociągu za pomocą dwóch opasek zaciskowych lub pracować jako czujnik zanurzeniowy po umieszczeniu w odpowiedniej osłonie ochronnej. Wykorzystuje element pomiarowy LG‑Ni 1000, dostarczając pasywny sygnał rezystancyjny o wysokiej dokładności w szerokim zakresie temperatur od –50 do +80 °C.

Najważniejsze cechy

• Producent: Siemens
• Model: QAZ21.682/101
• Typ: kablowy czujnik temperatury do instalacji chłodniczych
• Zastosowanie: regulacja i ograniczanie temperatury czynnika, szczególnie pomiar temperatury gazu zasysanego i regulacja przegrzania
• Element pomiarowy: LG‑Ni 1000 (rezystor o rezystancji zmieniającej się wraz z temperaturą)
• Zakres pomiarowy: –50…+80 °C
• Dokładność pomiaru przy 0 °C: ±0,4 K
• Sygnał wyjściowy: pasywny, rezystancyjny
• Stała czasowa: < 20 s przy montażu na rurze, < 30 s w osłonie ochronnej
• Materiał tulei czujnika: stal nierdzewna V4A (1.4571)
• Wymiary części pomiarowej: tuleja o średnicy ok. 6 mm i długości 50 mm
• Kabel przyłączeniowy: 2‑żyłowy, zamienialny, silikonowy, z końcówkami, długość ok. 1,5 m
• Mocowanie mechaniczne: 2 opaski zaciskowe (w komplecie z czujnikiem)
• Stopień ochrony obudowy: IP67 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730‑1
• Warunki pracy: –50…+80 °C, wilgotność 10…100% r.h. (klasa klimatyczna 3K8H wg IEC 721‑3‑3)
• Warunki transportu i składowania: –50…+80 °C, wilgotność < 100% r.h. (klasa 2K3 wg IEC 721‑3‑2)
• Zgodność: oznakowanie CE, konstrukcja zgodna z wymaganiami środowiskowymi (m.in. zgodność z RoHS)
• Masa (z opakowaniem): ok. 0,075 kg

Zastosowanie

Czujnik QAZ21.682/101 przeznaczony jest do:

• pomiaru i regulacji temperatury czynnika w instalacjach chłodniczych,
• pomiaru temperatury gazu zasysanego na przewodzie ssawnym sprężarki,
• regulacji przegrzania w układach chłodniczych,
• współpracy z regulatorami przystosowanymi do czujników z elementem pomiarowym LG‑Ni 1000.

Może pracować jako czujnik przylgowy (bezpośrednio na rurze) lub jako czujnik zanurzeniowy po zainstalowaniu w odpowiedniej osłonie ochronnej, co pozwala dopasować sposób montażu do konkretnej aplikacji w układach chłodniczych.

Funkcje i działanie

• Element pomiarowy LG‑Ni 1000 zmienia swoją rezystancję w funkcji temperatury czynnika.
• Powstający sygnał rezystancyjny jest pasywny – nie wymaga zasilania czujnika i jest przetwarzany w regulatorze, do którego czujnik jest podłączony.
• Charakterystyka R(T) oraz błąd pomiaru w całym zakresie temperatur określone są w fabrycznych wykresach charakterystyki.
• Stała czasowa < 20 s przy montażu na rurze zapewnia szybkie odwzorowanie zmian temperatury gazu zasysanego.
• Przy montażu w osłonie ochronnej stała czasowa wynosi < 30 s, co nadal umożliwia sprawną regulację temperatury i przegrzania.

Budowa

• Czujnik składa się z:
  • metalowej tulei pomiarowej (ø6 mm, długość 50 mm),
  • umieszczonego w niej elementu pomiarowego LG‑Ni 1000,
  • kabla przyłączeniowego 2‑żyłowego z końcówkami.
• Tuleja czujnika wykonana jest ze stali nierdzewnej V4A (1.4571), co zapewnia wysoką odporność na korozję.
• Jedna strona tulei ma spłaszczoną powierzchnię, pokrytą pastą termoprzewodzącą – poprawia to kontakt termiczny przy montażu na rurze.
• Kabel przyłączeniowy wykonany jest z silikonu, co zwiększa odporność na temperaturę i warunki środowiskowe.
• Stopień ochrony IP67 umożliwia stosowanie czujnika w wymagających warunkach pracy instalacji chłodniczych.
• Czujnik nie może być zanurzony bezpośrednio w ciekłym czynniku – do montażu zanurzeniowego wymagana jest odpowiednia osłona ochronna.

Montaż

• Montaż przylgowy na rurociągu:
  • czujnik należy przyłożyć płaską stroną tulei do powierzchni rury,
  • zamocować go dwoma opaskami zaciskowymi dołączonymi do zestawu,
  • możliwy montaż na odcinku rury bez izolacji lub pod izolacją, w celu ograniczenia wpływu temperatury otoczenia.
• Montaż zanurzeniowy:
  • wymaga użycia osłony ochronnej o wewnętrznej średnicy dopasowanej do tulei czujnika (np. ok. 6,1 mm),
  • czujnik wsuwa się do osłony tak, aby część pomiarowa znajdowała się w strefie pomiaru czynnika.
• Miejsce montażu w instalacji: dopuszczalne jest m.in. mocowanie czujnika na przewodzie gazu zasysanego, co umożliwia precyzyjny pomiar temperatury gazu na ssaniu sprężarki.
• Połączenie elektryczne: 2‑żyłowy kabel z końcówkami, przewody zamienialne (brak polaryzacji).
• Dopuszczalna długość przewodów przyłączeniowych zależy od typu regulatora i powinna być sprawdzona w jego karcie katalogowej.
• Czujnik dostarczany jest wraz z instrukcją montażu, ułatwiającą poprawne zainstalowanie w układzie chłodniczym.

Wyposażenie dodatkowe

• Osłona ochronna ALT‑SB100 (opcjonalnie):
  • materiał: mosiądz Ms63,
  • klasa ciśnieniowa: PN10,
  • długość zanurzenia: 100 mm,
  • gwint przyłączeniowy procesowy: G½ A (wg rysunku wymiarowego),
  • średnica wewnętrzna dopasowana do tulei czujnika (ok. 9 mm wg rysunku wymiarowego całej osłony).

Dane techniczne

• Zakres pomiarowy: –50…+80 °C
• Element pomiarowy: LG‑Ni 1000
• Rodzaj pomiaru / sygnał wyjściowy: pasywny, rezystancyjny
• Stała czasowa: < 20 s (zamontowany na rurze), < 30 s (w osłonie ochronnej)
• Dokładność pomiaru przy 0 °C: ±0,4 K
• Mocowanie mechaniczne: 2 opaski zaciskowe
• Kabel podłączeniowy: 2‑żyłowy, zamienialny, z końcówkami
• Długość kabla: ok. 1,5 m
• Dopuszczalna długość kabla: zależna od zastosowanego regulatora (wg jego karty katalogowej)
• Stopień ochrony obudowy: IP67 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730‑1
• Warunki pracy: –50…+80 °C, 10…100% r.h., klasa klimatyczna 3K8H wg IEC 721‑3‑3
• Warunki transportu / składowania: –50…+80 °C, < 100% r.h., klasa 2K3 wg IEC 721‑3‑2
• Materiał tulei czujnika: stal nierdzewna V4A (1.4571)
• Materiał kabla: silikon
• Materiał opakowania: PVC
• Masa (z opakowaniem): ok. 0,075 kg

Podsumowanie

Siemens QAZ21.682/101 to kompaktowy, odporny środowiskowo kablowy czujnik temperatury z elementem LG‑Ni 1000, przeznaczony do precyzyjnego pomiaru temperatury czynnika w instalacjach chłodniczych, w szczególności temperatury gazu zasysanego i regulacji przegrzania. Elastyczne możliwości montażu (przylgowo na rurze lub zanurzeniowo w osłonie), wysoki stopień ochrony IP67, szeroki zakres pracy –50…+80 °C oraz zgodność z wymaganiami środowiskowymi sprawiają, że jest to niezawodny element pomiarowy do nowoczesnych układów chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską oraz lokalnymi przepisami.
• Produkt jest czujnikiem pasywnym z elementem pomiarowym LG-Ni 1000 i może być stosowany wyłącznie z regulatorami współpracującymi z czujnikami tego typu.
• Produkt posiada klasę bezpieczeństwa III wg EN 60730-1.
• Nie zanurzać czujnika bezpośrednio w czynniku ciekłym. Przy montażu zanurzeniowym należy stosować odpowiednią osłonę ochronną.
• Przy montażu zanurzeniowym średnica wewnętrzna osłony ochronnej powinna odpowiadać średnicy tulei czujnika, np. Ø6,1 mm.
• Przy montażu przylgowym czujnik należy przyłożyć płaską częścią do powierzchni rury i zamocować dwiema opaskami zaciskowymi dostarczonymi z produktem.
• Na przewodzie gazu zasysanego należy przestrzegać dopuszczalnej pozycji montażu: maksymalnie do 135°, nigdy poniżej wskazanej pozycji montażowej.
• Produkt można montować na fragmencie rury bez izolacji lub pod izolacją, zgodnie z instrukcją montażu producenta.
• Należy przestrzegać dopuszczalnych długości przewodów, zgodnie z dokumentacją regulatora, do którego czujnik jest podłączony.
• Stopień ochrony obudowy wynosi IP67 wg EN 60529. Produkt należy stosować wyłącznie w warunkach środowiskowych zgodnych z dokumentacją producenta.
• Dopuszczalny zakres temperatury pracy produktu wynosi od -50 °C do +80 °C, a dopuszczalna wilgotność podczas pracy: 10...100% r.h.
