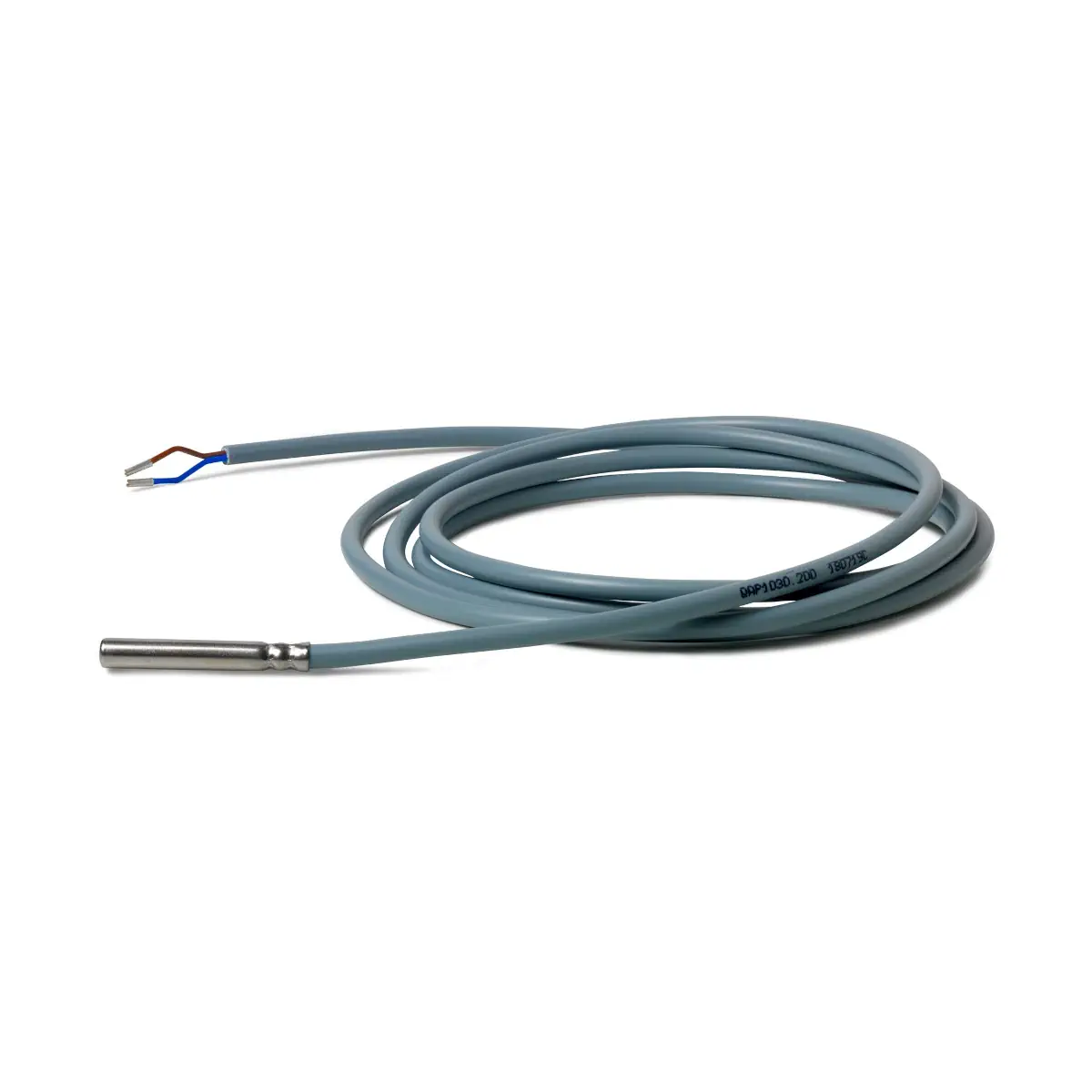

QAP1030.200 Kablowy czujnik temperatury, NTC10k, -25..+95 [°C], długość kabla 2 [m]

QAP1030.200 to kablowy czujnik temperatury z elementem pomiarowym NTC 10k, wyposażony w 2‑metrowy przewód przyłączeniowy PVC i przeznaczony do pomiaru temperatury w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Dzięki kompaktowej tulei ze stali nierdzewnej oraz wysokiemu stopniowi ochrony IP65 może być – przy zastosowaniu odpowiedniego osprzętu – używany jako czujnik przylgowy, zanurzeniowy lub przełączający (zmiana trybu ogrzewanie/chłodzenie).

Najważniejsze cechy

• Producent: Siemens
• Model: QAP1030.200
• Typ urządzenia: kablowy czujnik temperatury
• Element pomiarowy: NTC 10k (pasywny czujnik rezystancyjny)
• Zakres pomiarowy: -25…+95 °C
• Długość przewodu przyłączeniowego: 2 m
• Materiał przewodu: PVC
• Przekrój przewodów: 2 x 0,34 mm²
• Liczba żył: 2, przewody zamienialne (brak polaryzacji)
• Stopień ochrony obudowy: IP65 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730‑1
• Zakres temperatury otoczenia dla kabla PVC: -25…+95 °C, krótkotrwale (2 godz./dobę) do +110 °C
• Dopuszczalna wilgotność otoczenia: do 95 % r.h.
• Tuleja czujnika: stal nierdzewna 1.4571 (V4A), długość ok. 40,5 mm, średnica ok. 6 mm
• Sygnał wyjściowy: analogowy, rezystancyjny (pasywny)
• Masa (z opakowaniem): ok. 0,06 kg

Zastosowanie

Czujnik QAP1030.200 przeznaczony jest do pomiaru temperatury w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, w których wymagany jest sygnał z pasywnego czujnika NTC 10k. Może być współpracować ze wszystkimi rodzajami regulatorów, które umożliwiają podłączenie analogowego sygnału wyjściowego pasywnego czujnika rezystancyjnego.

Przy zastosowaniu odpowiedniego wyposażenia montażowego czujnik może pełnić funkcję:

• czujnika przylgowego do rurociągów instalacji grzewczych lub chłodniczych,
• czujnika przylgowego do kolektorów słonecznych,
• czujnika zanurzeniowego (w osłonie ochronnej),
• czujnika przełączającego – do zmiany trybu pracy instalacji z ogrzewania na chłodzenie i odwrotnie.

Czujnik może być również stosowany do pomiaru temperatury powietrza (np. w klimakonwektorach wentylatorowych lub indukcyjnych), przy odpowiednim zamocowaniu w strumieniu powietrza obiegowego.

Funkcje i działanie

Element pomiarowy NTC 10k

• Pomiar temperatury realizowany jest przez element NTC 10k, którego rezystancja zmienia się w funkcji temperatury.
• Charakterystyka rezystancji w zależności od temperatury oraz dokładność pomiaru określone są przez producenta w postaci wykresów charakterystyki i błędu (NTC 10k).
• Analogowy sygnał rezystancyjny z czujnika jest doprowadzany do regulatora, który przetwarza go na wartość temperatury i wykorzystuje do regulacji.

Stała czasowa i odpowiedź czujnika

Dynamika reakcji czujnika QAP1030.200 zależy od sposobu jego montażu oraz zastosowanego wyposażenia dodatkowego:

• ok. 25 s – czujnik zamocowany na rurze przy użyciu zestawu ARG22.1,
• < 30 s – czujnik zamontowany w osłonie ochronnej ALT‑SB100,
• < 1 min – czujnik w powietrzu przy prędkości ok. 3 m/s, zamocowany przy użyciu listwy aluminiowej ARG22.2.

Budowa

• Tuleja pomiarowa: stal nierdzewna 1.4571 (V4A), zapewniająca ochronę mechaniczną i elektryczną elementu NTC 10k.
• Długość tulei: ok. 40,5 mm; średnica: ok. 6 mm.
• Kabel przyłączeniowy: 2‑żyłowy przewód PVC, 2 x 0,34 mm², długość 2 m.
• Końcówki przewodów: montowane fabrycznie.
• Stopień ochrony IP65 – przy prawidłowym montażu zapewnia zabezpieczenie przed wnikaniem pyłu i strugą wody.
• Przewody zamienialne: schemat wewnętrzny jest jednakowy dla wszystkich wersji – nie ma określonej biegunowości podłączenia.

Wyposażenie dodatkowe

Dla czujnika QAP1030.200 dostępne jest następujące wyposażenie montażowe:

• Osłona ochronna ALT‑SB100 (Ms63, PN10, długość zanurzenia 100 mm) – umożliwia zastosowanie czujnika jako zanurzeniowego.
• Uchwyt kabla 4 213 1416 0 – do zamocowania czujnika w osłonie ochronnej ALT‑SB100.
• Zestaw montażowy ARG22.1 – do zastosowania jako czujnik przełączający lub czujnik przylgowy na rurze o średnicy ok. ∅13…35 mm; w skład wchodzi uchwyt czujnika oraz dwie opaski kablowe.
  Do temperatury maks. 95 °C; przy wyższych temperaturach należy stosować metalowe opaski kablowe.
• Listwa aluminiowa ARG22.2 – zestaw składa się z listwy z przynitowanym uchwytem oraz tulejki gumowej (przepustu); umożliwia montaż czujnika np. w powietrzu kanałowym.

Wskazówki do projektowania

• Dopuszczalna długość przewodów przyłączeniowych zależy od typu regulatora, z którym współpracuje czujnik; wartości te określone są w kartach katalogowych poszczególnych regulatorów.
• Przy doborze typu czujnika i sposobu montażu należy uwzględnić zakres pomiarowy -25…+95 °C oraz dopuszczalne temperatury dla przewodu PVC.

Wskazówki do montażu i instalacji

• Przewód przyłączeniowy czujnika powinien być podłączony do odpowiedniej puszki przyłączeniowej.
• Przy montażu czujnika w osłonie ochronnej musi on być zamocowany w osłonie przy pomocy uchwytu kabla.
• Przy montażu w klimakonwektorze wentylatorowym lub indukcyjnym:
  • czujnik montować w miejscu określonym przez producenta klimakonwektora,
  • przy braku zaleceń – w strumieniu powietrza obiegowego, tak aby mierzył temperaturę powietrza wyciąganego z pomieszczenia,
  • montować możliwie jak najwyżej i zabezpieczyć przed bezpośrednim promieniowaniem cieplnym z klimakonwektora.

Dane techniczne

• Model: QAP1030.200
• Element pomiarowy: NTC 10k
• Zakres pomiarowy: -25…+95 °C
• Rodzaj sygnału: pasywny, rezystancyjny (pasywny czujnik temperatury)
• Stała czasowa: ok. 25 s (na rurze z ARG22.1); < 30 s (w osłonie ALT‑SB100); < 1 min (w powietrzu przy v = 3 m/s z ARG22.2)
• Stopień ochrony obudowy: IP65 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730‑1
• Przewód przyłączeniowy: 2‑żyłowy, zamienialny, 2 x 0,34 mm², PVC
• Długość przewodu: 2 m
• Dopuszczalna temperatura otoczenia (kabel PVC): -25…+95 °C, krótkotrwale (2 godz./dobę) do +110 °C
• Dopuszczalna wilgotność otoczenia: do 95 % r.h.
• Tuleja czujnika: stal nierdzewna 1.4571 (V4A)
• Materiał przewodu: PVC
• Obudowa / środowisko: zgodność EU (CE); dostępna deklaracja środowiskowa produktu
• Waga (z opakowaniem): ok. 0,06 kg

Podsumowanie

Siemens QAP1030.200 to kompaktowy, kablowy czujnik temperatury z elementem NTC 10k i zakresem pomiarowym -25…+95 °C, przeznaczony do zastosowań w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Tuleja ze stali nierdzewnej, przewód PVC 2 m, stopień ochrony IP65 oraz możliwość współpracy z szeroką gamą regulatorów z wejściem na pasywny czujnik rezystancyjny sprawiają, że QAP1030.200 jest uniwersalnym rozwiązaniem do dokładnego pomiaru temperatury na rurociągach, w kolektorach, w osłonach zanurzeniowych oraz w aplikacjach przełączających tryb ogrzewanie/chłodzenie.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z lokalnymi przepisami oraz odpowiednią Dyrektywą Europejską.
• Kablowy czujnik temperatury przeznaczony wyłącznie do pomiaru temperatury w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.
• Produkt QAP1030.200 jest pasywnym czujnikiem temperatury z elementem pomiarowym NTC 10k i powinien być stosowany wyłącznie z regulatorami przystosowanymi do współpracy z analogowym sygnałem wyjściowym pasywnego czujnika.
• Montaż i podłączenie należy wykonywać zgodnie z dokumentacją producenta. Kabel przyłączeniowy powinien być podłączony do puszki przyłączeniowej.
• W przypadku montażu czujnika w osłonie czujnik musi być zamocowany w osłonie przy pomocy uchwytu kabla.
• Przy montażu jako czujnik na rurze należy stosować właściwe akcesoria montażowe producenta. Zestaw ARG22.1 jest dopuszczony do temperatury maks. 95 °C.
• Nie przekraczać dopuszczalnego zakresu pomiarowego dla modelu QAP1030.200: -25…+95 °C.
• Nie przekraczać dopuszczalnej temperatury otoczenia dla kabla PVC: -25…+95 °C, krótkotrwale maks. +110 °C przez 2 godziny na dobę.
• Nie przekraczać dopuszczalnej wilgotności otoczenia 95% r.h.
• Urządzenie należy stosować wyłącznie w warunkach zgodnych ze stopniem ochrony IP65 oraz klasą bezpieczeństwa III wg EN 60730-1.
• Dopuszczalna długość kabla zależy od typu współpracującego regulatora i musi być zgodna z dokumentacją regulatora.
• Przewody podłączeniowe są zamienialne.
• W przypadku montażu w klimakonwektorze czujnik należy instalować w miejscu wskazanym przez producenta urządzenia; przy braku takich zaleceń czujnik powinien być umieszczony w strumieniu powietrza obiegowego, możliwie wysoko i z dala od promieniowania cieplnego klimakonwektora.
