RDG200KN/BK Regulator pomieszczeniowy do klimakonwektorów, instalacje ogrzewania/chłodzenia, wbudowany czujnik temperatury i wilgotności, 230VAC lub 24VAC, komunikacja KNX, kolor czarny

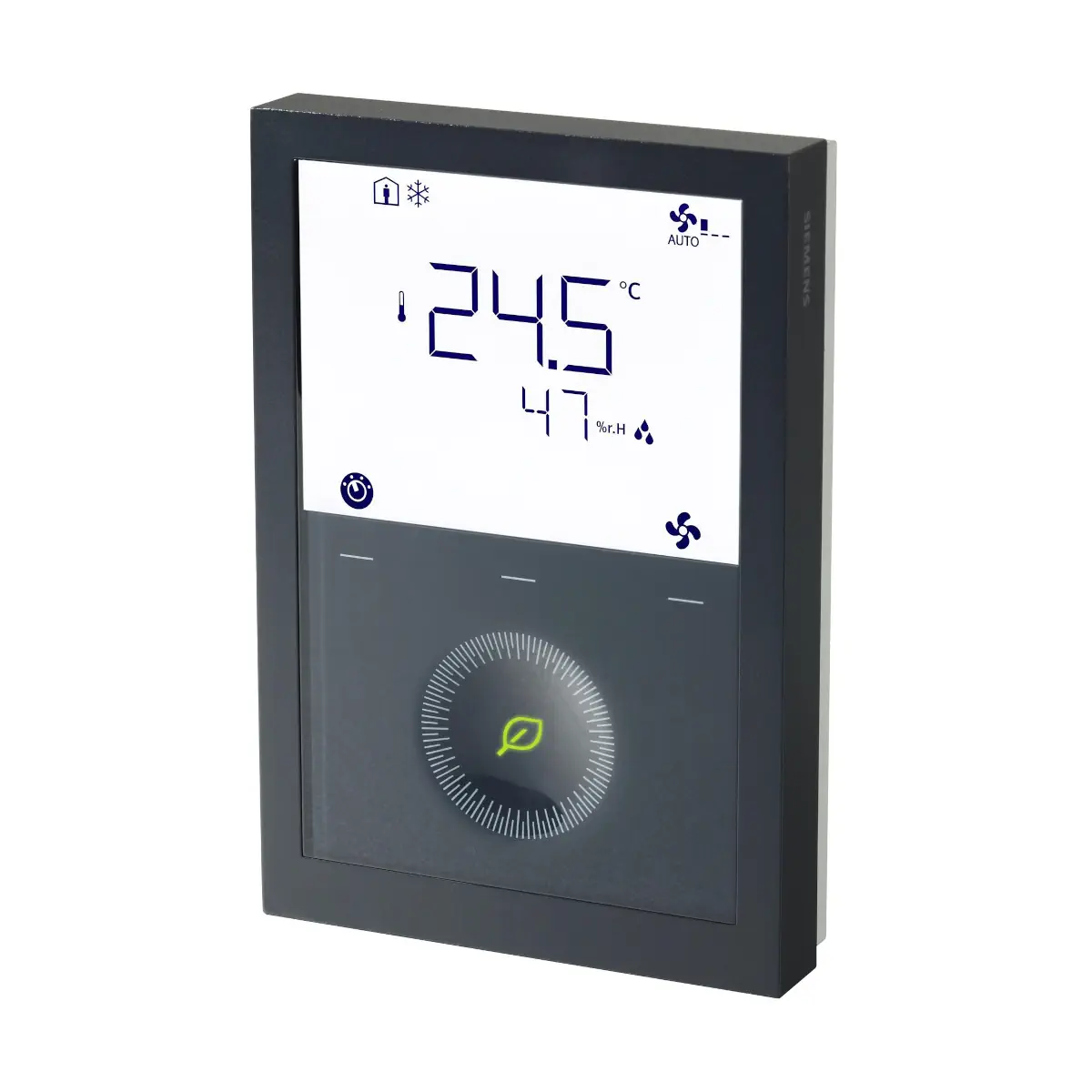

Siemens RDG200KN/BK (S55770-T452) to nowoczesny regulator pomieszczeniowy z komunikacją KNX (S-Mode, LTE-Mode), przeznaczony do sterowania klimakonwektorami, zastosowań uniwersalnych oraz sprężarek w urządzeniach typu DX. Wersja /BK posiada czarną obudowę i wbudowane czujniki temperatury oraz wilgotności, umożliwiając precyzyjną regulację warunków komfortu w pomieszczeniu.

Najważniejsze cechy

• Producent: Siemens
• Model: RDG200KN/BK
• Symbol: S55770-T452
• Rodzaj urządzenia: regulator pomieszczeniowy z komunikacją KNX
• Komunikacja: KNX (S-Mode, LTE-Mode)
• Wbudowane czujniki: temperatura (T), wilgotność (H)
• Tryby pracy: Komfort, Ekonomiczny, Ochrona
• Sterowanie wentylatorem: 3-biegowe oraz DC (z wykorzystaniem zacisku Y50 jako wyjścia 0…10 V DC)
• Wyjścia sterujące (wg tabeli typów): On/Off (4), PWM (4), 3-położeniowe (2), On/Off 3-przewodowe (2)
• Wejścia/wyjścia: 2 wielofunkcyjne wejścia X1, X2 oraz 1 wielofunkcyjne wejście/wyjście U1
• Funkcje sterowania: automatyczne lub ręczne sterowanie prędkością wentylatora; automatyczne lub ręczne przełączanie grzania/chłodzenia
• Dodatkowo: funkcja „zielonego listka”
• Zasilanie: AC 24 V lub AC 230 V (wybieralne)
• Stopień ochrony obudowy: IP30
• Klasa bezpieczeństwa: II wg EN 60730

Zastosowanie

RDG200KN/BK jest przeznaczony do regulacji pomieszczeniowej w instalacjach HVAC, w szczególności do:

• sterowania klimakonwektorami,
• zastosowań uniwersalnych,
• sterowania sprężarkami w urządzeniach typu DX.

Komunikacja KNX i uruchomienie

• Interfejs magistrali: KNX, TP Uart 2 (izolowany elektrycznie)
• Prąd magistrali: 5 mA
• Uruchomienie: poprzez lokalny interfejs HMI lub za pomocą narzędzi (np. Synco ACS, ETS)
• Uruchomienie mobilne: aplikacja na smartfony Siemens PCT Go

Wejścia i wyjścia

Wejścia uniwersalne

• Zaciski: X1-M / X2-M / U1-M
• Wejście czujnika temperatury: NTC 3k, zakres -20…70°C
• Wejście czujnika temperatury: LG-Ni1000, zakres -40…70°C
• Wejścia cyfrowe: działanie wybieralne (NO/NC)
• Wykrywanie styku: DC 0…5 V, maks. 5 mA
• Izolacja: SELV

Wyjścia (RDG20..KN)

• Wentylator 3-biegowy: Q1, Q2, Q3 – N; napięcie AC 24 V lub AC 230 V (takie jak zasilanie)
• Obciążenie wyjść wentylatora: 5 mA…5 (4) A (rezystancyjne / indukcyjne)
• Uwaga instalacyjna: nie można podłączać wentylatorów równolegle (jeden wentylator bezpośrednio, jeden przekaźnik na każdą prędkość)
• Wentylator DC 0…10 V: Y50-M (SELV DC 0…10 V, maks. ±5 mA)
• Wyjścia sterujące: Y1, Y2, Y3, Y4-N (solid state / triaki)
• Napięcie wyjść triakowych: AC 24 V lub AC 230 V (takie jak zasilanie)
• Obciążenie wyjść triakowych: 8 mA…1 A
• Ograniczenie mocy Yx: 3 A szybki mikrobezpiecznik (bez możliwości wymiany)

Dane techniczne (RDG200KN/BK – zasilanie i pobór mocy)

• Napięcie zasilania (L–N): AC 24 V ±20% lub AC 230 V +10/-15% (wybieralne)
• Częstotliwość: 50/60 Hz
• Pobór mocy: 4 VA @ AC 24 V; 7 VA @ AC 230 V
• Wybór napięcia: przed włączeniem zasilania należy wybrać odpowiednie napięcie przełącznikiem z tyłu urządzenia
• Zabezpieczenie: brak wewnętrznego bezpiecznika; wymagany zewnętrzny wyłącznik nadprądowy o charakterystyce C (maks. 10 A)

Warunki otoczenia i ochrona

• Praca: 0…50°C, wilgotność < 95% r.h.
• Transport: -25…65°C, wilgotność < 95% r.h.
• Przechowywanie: -25…65°C, wilgotność < 95% r.h.
• Stopień ochrony: IP30 zgodnie z EN 60529
• Klasa zanieczyszczenia: normalna

Podsumowanie

RDG200KN/BK to elegancki, czarny regulator pomieszczeniowy KNX do zastosowań HVAC, wyposażony w czujniki temperatury i wilgotności, tryby Komfort/Eko/Ochrona oraz elastyczne możliwości sterowania (m.in. wentylator 3-biegowy i DC 0…10 V, wyjścia triakowe). Dzięki obsłudze KNX (S-Mode, LTE-Mode) i wygodnym opcjom uruchomienia sprawdzi się w nowoczesnych systemach automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie elektryczne klasy II, stopień ochrony obudowy IP30.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i konfigurację należy wykonywać wyłącznie przez wykwalifikowany personel HVAC/instalatora, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i lokalnymi.
• Nieprzestrzeganie krajowych przepisów bezpieczeństwa może spowodować obrażenia ciała i szkody materialne.
• Przed włączeniem zasilania należy ustawić właściwe napięcie zasilania przełącznikiem z tyłu urządzenia. Model RDG200KN może pracować z AC 24 V lub AC 230 V. Ustawienie AC 24 V przy zasileniu AC 230 V powoduje uszkodzenie urządzenia.
• Urządzenie nie posiada wewnętrznego bezpiecznika dla zasilania. W każdym przypadku wymagane jest zewnętrzne zabezpieczenie wstępne wyłącznikiem nadprądowym maks. C10 A.
• Przed demontażem urządzenia z płyty montażowej należy odłączyć zasilanie.
• Brak wewnętrznego zabezpieczenia linii zasilających odbiorniki zewnętrzne (Q1, Q2, Q3, Yx/Yxx). Zwarcie może spowodować ryzyko pożaru i obrażeń. Przewody oraz zabezpieczenia należy dobrać zgodnie z lokalnymi przepisami i wartościami znamionowymi zabezpieczeń nadprądowych.
• Linia zasilania AC 230 V musi być zabezpieczona zewnętrznym wyłącznikiem nadprądowym o prądzie znamionowym nie większym niż 10 A.
• Przewody do termostatu, wentylatora i siłowników zaworów dla napięcia sieciowego AC 230 V muszą być prawidłowo dobrane do obciążenia i wykonane zgodnie z lokalnymi przepisami.
• Należy stosować siłowniki zaworów o napięciu znamionowym zgodnym z napięciem zasilania instalacji: AC 230 V lub AC 24 V, zgodnie z dokumentacją urządzenia.
• Nie wolno łączyć równolegle wentylatorów 3-biegowych. Należy podłączyć jeden wentylator bezpośrednio; dla dodatkowych wentylatorów wymagany jest osobny przekaźnik dla każdego biegu.
• Wejścia X1-M, X2-M i U1-M są wejściami SELV. Przy zasilaniu urządzenia napięciem AC 230 V przewody tych wejść muszą mieć izolację co najmniej 230 V.
• Urządzenie jest przeznaczone do montażu ściennego. Zalecana wysokość montażu to około 1,5 m nad podłogą.
• Nie montować urządzenia we wnękach, na półkach, za zasłonami lub drzwiami ani nad lub w pobliżu źródeł ciepła.
• Należy unikać bezpośredniego nasłonecznienia, przeciągów oraz montażu na nieogrzewanych lub niechłodzonych ścianach zewnętrznych, ponieważ może to zakłócać pomiar temperatury.
• Puszkę instalacyjną lub rurę instalacyjną należy uszczelnić, aby ruch powietrza nie wpływał na wskazania czujnika.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach otoczenia określonych przez producenta: podczas pracy 0…50°C, wilgotność poniżej 95% r.h.
• Jeżeli instalacja obejmuje zasilanie magistrali KNX wspólnie z komunikującymi się termostatami i sterownikiem Synco, wewnętrzne zasilanie KNX w sterownikach Synco musi być wyłączone.
• W przypadku ustawienia wartości zadanych ochrony na OFF brak jest funkcji ochrony przed zamarzaniem lub przegrzaniem/chłodzeniem ochronnym; może to prowadzić do ryzyka zamarznięcia instalacji.
