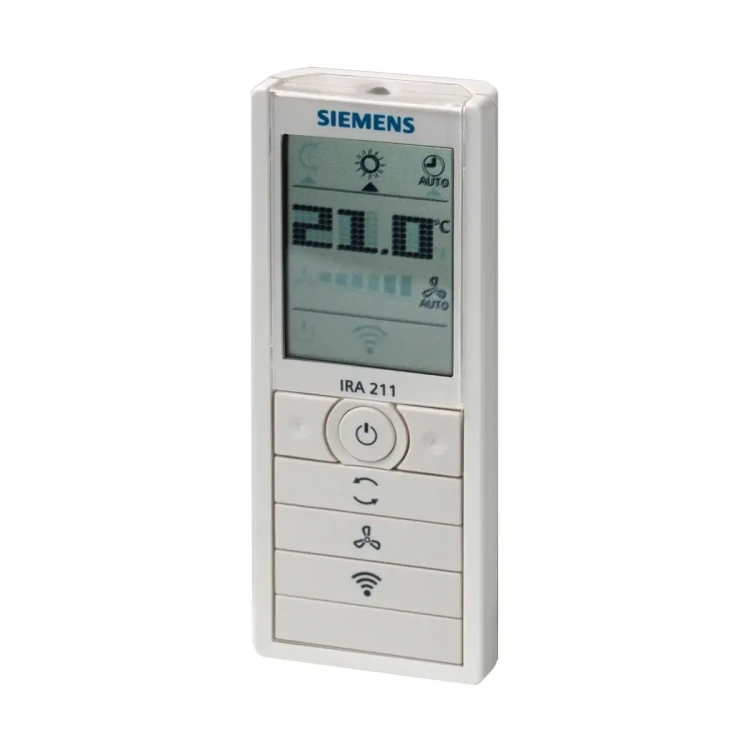

IRA211 Pilot sterowania zdalnego do regulatorów pomieszczeniowych (RDF210/IR, RDF310.21, RDF400.01, RDF410.21, RDG100T, RDG100T/H)

IRA211 to pilot sterowania zdalnego na podczerwień firmy Siemens, przeznaczony do współpracy z pomieszczeniowymi regulatorami temperatury wyposażonymi w odbiornik IR. Umożliwia wygodny wybór trybu pracy (Komfort, Auto, Czuwanie), korektę wartości zadanej temperatury oraz sterowanie pracą wentylatora, a czytelny wyświetlacz pokazuje aktualne nastawy w pomieszczeniu w °C lub °F.

Najważniejsze cechy

• Producent: Siemens
• Model: IRA211
• Typ urządzenia: pilot sterowania zdalnego na podczerwień do pomieszczeniowych regulatorów temperatury
• Komunikacja: jednokierunkowa (pilot → regulator) za pomocą nadajnika podczerwieni
• Tryby pracy: Komfort, Automatyczny (AUTO – program czasowy), Czuwanie
• Regulacja temperatury: korekta wartości zadanej w trybie Komfortu za pomocą przycisków +/-
• Sterowanie wentylatorem: wybór pracy automatycznej lub ręcznej (3 biegi: niski, średni, wysoki)
• Wyświetlacz: wskazanie trybu pracy, wartości zadanej temperatury oraz aktualnego biegu wentylatora
• Jednostki temperatury: wybieralne °C lub °F (zmiana podczas uruchomienia)
• Zasięg nadajnika IR: do 7,5 m
• Kąt transmisji IR: ≤ ±30°
• Zasilanie: 2 × 1,5 V bateria typu AAA
• Trwałość baterii: ok. 1 rok (przy zastosowaniu baterii alkalicznych)
• Stopień ochrony obudowy: IP30 (wg EN 60529)
• Klasa bezpieczeństwa: SELV (niskie napięcie bezpieczne)
• Warunki pracy: 0…50 °C, wilgotność < 95% r.h. (wg IEC 60721-3-3, klasa 3K5)
• Kolor obudowy pilota: biały RAL 9003
• Kolor podstawki: szary RAL 7035
• Masa urządzenia: ok. 0,042 kg
• Zgodność: oznakowanie CE (UE) oraz RCM wg dokumentów producenta

Zastosowanie

Pilot zdalnego sterowania IRA211 służy do obsługi pomieszczeniowych regulatorów temperatury firmy Siemens wyposażonych w odbiornik podczerwieni, w szczególności typów:

• RDF110…/IR
• RDF210…/IR
• RDF310.21
• RDF410.21
• RDE410
• RDG1..T

Umożliwia użytkownikowi zdalną zmianę nastaw regulatora, w tym uruchamianie lub przełączanie w tryb czuwania sterowanego urządzenia (np. klimakonwektora), wybór trybu pracy, regulację temperatury oraz ustawienie pracy wentylatora.

Funkcje i działanie

Sterowanie trybami pracy

• Przycisk trybu pracy „Czuwanie”: włącza urządzenie (klimakonwektor) lub przełącza instalację w tryb czuwania.
• Przycisk trybu pracy: wybór między trybem Komfort a Automatycznym programem czasowym (AUTO).
• Tryb AUTO dotyczy wyłącznie regulatorów wyposażonych w program czasowy.

Regulacja temperatury

• Przyciski korekty nastawy temperatury umożliwiają ustawienie wartości zadanej temperatury w trybie Komfortu.
• Na wyświetlaczu prezentowana jest wartość zadana temperatury w pomieszczeniu w wybranych jednostkach (°C lub °F).

Sterowanie wentylatorem

• Przycisk trybu pracy wentylatora umożliwia wybór:
  • automatycznej zmiany biegów wentylatora, lub
  • ręcznego ustawienia jednej z trzech prędkości: niska (bieg 1), średnia (bieg 2), wysoka (bieg 3).
• Na wyświetlaczu prezentowany jest stan pracy wentylatora w sekwencji: Bieg 1 → Bieg 2 → Bieg 3 → Auto → Bieg 1.

Wyświetlacz i sygnalizacja transmisji

• Wyświetlacz pilota pokazuje:
  • tryb pracy (m.in. AUTO dla programu czasowego, symbol trybu Komfort),
  • wartość zadaną temperatury w °C lub °F,
  • aktualny stan pracy wentylatora (bieg 1, 2, 3 lub Auto).
• Każda zmiana nastawy temperatury lub trybu pracy powoduje pojawienie się na wyświetlaczu na ok. 2 sekundy symbolu potwierdzającego wysłanie polecenia do regulatora.
• Komunikacja jest jednokierunkowa – pilot wysyła polecenia do regulatora, natomiast zmiany dokonane bezpośrednio na regulatorze nie są odzwierciedlane na wyświetlaczu pilota.

Przycisk aktualizacji nastaw

• Przycisk aktualizacji umożliwia ponowne wysłanie do regulatora wszystkich bieżących nastaw zapisanych w pilocie.

Uruchomienie i zmiana jednostek temperatury

Jednostkę temperatury wyświetlaną przez pilot IRA211 można przełączyć z °C na °F lub odwrotnie:

• Standardowo wartość zadana prezentowana jest w stopniach Celsjusza (°C).
• Aby przełączyć na stopnie Fahrenheita (°F), należy nacisnąć przycisk korekty temperatury i jednocześnie włożyć baterie – powoduje to zmianę jednostki wyświetlanej temperatury.

Dane techniczne

• Zasilanie: 2 × 1,5 V; baterie typu AAA
• Trwałość baterii: ok. 1 rok (baterie alkaliczne)
• Technologia transmisji: podczerwień (IR), komunikacja jednokierunkowa
• Zasięg transmisji IR: ≤ 7,5 m
• Kąt transmisji IR: ≤ ±30°

Warunki środowiskowe

• Praca:
  • Warunki klimatyczne: wg IEC 60721-3-3, klasa 3K5
  • Temperatura otoczenia: 0…50 °C
  • Wilgotność: < 95% r.h.
• Transport:
  • Warunki klimatyczne: wg IEC 60721-3-2, klasa 2K3
  • Temperatura: −25…60 °C
  • Wilgotność: < 95% r.h.
  • Warunki mechaniczne: klasa 2M2
• Składowanie:
  • Warunki klimatyczne: wg IEC 60721-3-1, klasa 1K3
  • Temperatura: −25…60 °C
  • Wilgotność: < 95% r.h.

Normy i zgodność

• Stopień ochrony obudowy: IP30 (wg EN 60529)
• Klasa bezpieczeństwa: SELV – niskie napięcie bezpieczne
• Zgodność UE (CE): wg dokumentu CE1T3060xx
• Zgodność RCM: wg dokumentu CE1T3060en_C1

Dane ogólne

• Masa: ok. 0,042 kg
• Kolor obudowy pilota: RAL 9003, biały
• Kolor podstawki: RAL 7035, szary

Podsumowanie

Siemens IRA211 to praktyczny pilot zdalnego sterowania na podczerwień do pomieszczeniowych regulatorów temperatury Siemens z odbiornikiem IR. Umożliwia wygodny wybór trybu pracy (Komfort, Auto, Czuwanie), korektę temperatury w trybie Komfortu, sterowanie biegami wentylatora oraz podgląd nastaw na czytelnym wyświetlaczu. Zasilanie z dwóch baterii AAA, duży zasięg nadajnika IR (do 7,5 m), możliwość wyboru jednostek °C/°F oraz zgodność z wymaganiami CE i RCM sprawiają, że IRA211 jest funkcjonalnym i bezpiecznym narzędziem do komfortowej obsługi regulatorów pomieszczeniowych w instalacjach HVAC.
