RDG160T Regulator pomieszczeniowy, 24 [V] AC, 5..40 [°C], 2 wyjśćia 0..10 V lub 2-stawne, wejście dla czujnika wyniesionego, zewnętrzne przełączanie trybu pracy, konfigurowalne wyjście przekaźnikowe, tygodniowy program czasowy

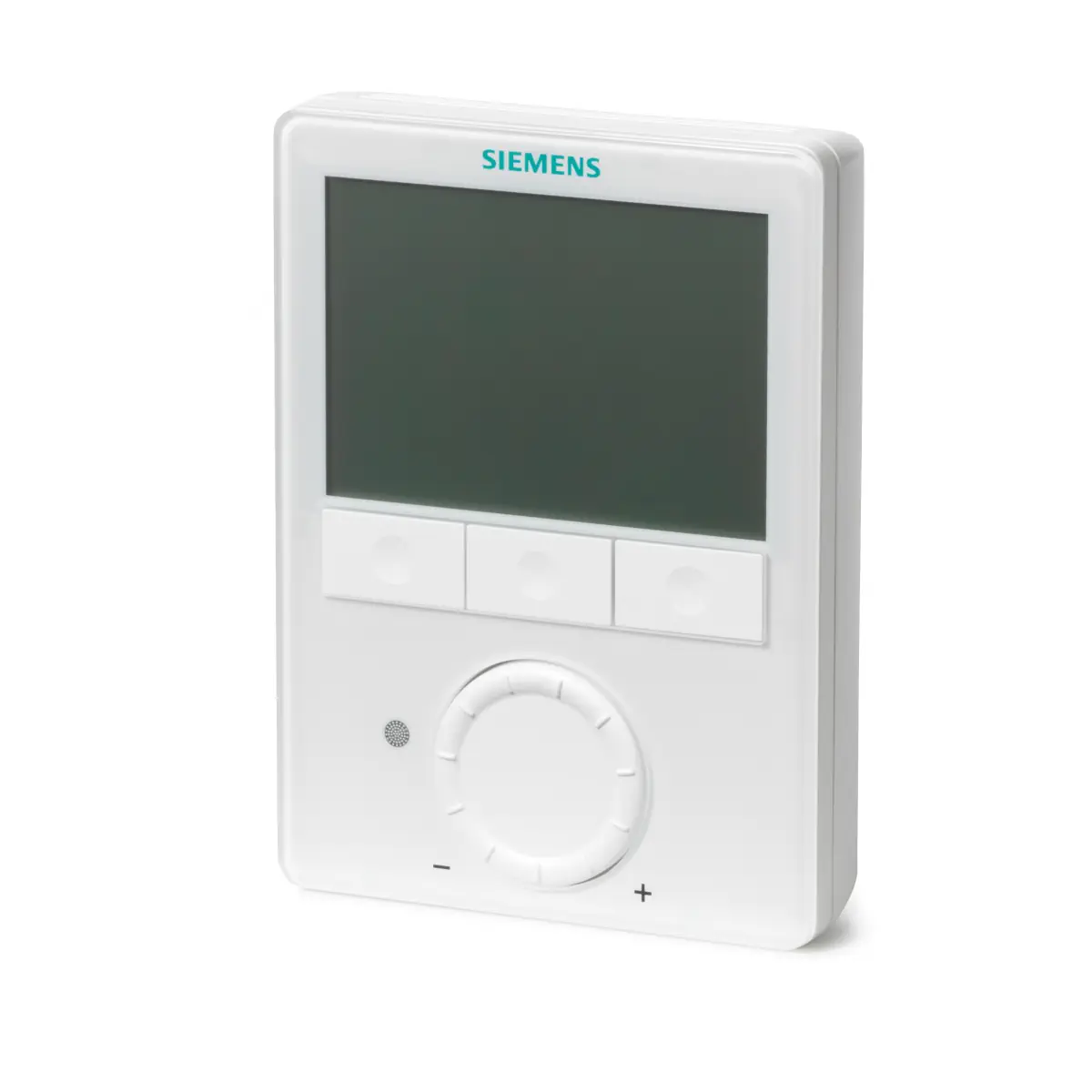

RDG160T to pomieszczeniowy regulator temperatury Siemens z podświetlanym wyświetlaczem, przeznaczony do montażu naściennego w instalacjach HVAC. Zasilany 24 V AC/DC (SELV), oferuje wyjścia sterujące 0…10 V DC (lub On/Off) do sterowania elementami wykonawczymi oraz wyjście 0…10 V DC dla wentylatora z silnikiem ECM lub wyjścia przekaźnikowe dla wentylatora 1- lub 3-biegowego. Model RDG160T posiada także program czasowy oraz zdalne sterowanie (pilot podczerwieni zamawiany osobno), co ułatwia dopasowanie pracy instalacji do harmonogramu użytkowania pomieszczenia.

Najważniejsze cechy

• Producent: Siemens
• Model: RDG160T
• Typ: pomieszczeniowy regulator temperatury z wyświetlaczem, do montażu naściennego
• Zasilanie: SELV 24 V AC/DC, 50/60 Hz
• Wyjścia sterujące: 0…10 V DC lub On/Off (zależnie od aplikacji/konfiguracji)
• Sterowanie wentylatorem: 1- lub 3-biegowe (przekaźnikowo) lub 0…10 V DC dla wentylatora z silnikiem ECM
• Tryby pracy: Komfort, Ekonomiczny, Ochrona
• Sterowanie prędkością wentylatora: automatyczne lub ręczne
• Wejścia: 3 wejścia wielofunkcyjne (np. styk czytnika kart, wyniesiony czujnik temperatury, czujnik punktu rosy, wejście błędu itp.)
• Przełączanie ogrzewanie/chłodzenie: automatyczne lub ręczne
• Ograniczenie nastaw: minimalnej i maksymalnej wartości zadanej
• Program czasowy: tygodniowy, do 8 programów czasowych (Komfort/Ekonomiczny); możliwość wyłączenia parametrem P02 lub przełącznikami DIP
• Zdalne sterowanie: z pilota podczerwieni (opcjonalnie)
• Podtrzymanie zegara: min. 48 godzin przy braku zasilania (dla RDG160T ≥ indeks D)
• Konfigurowalne wyjście przekaźnikowe: wybierana funkcja przekaźnika

Zastosowanie

RDG160T jest przeznaczony do regulacji temperatury w pomieszczeniach dla aplikacji takich jak:

• klimakonwektory (2-rurowe i 4-rurowe oraz warianty z dodatkowymi elementami, zależnie od konfiguracji aplikacji przełącznikami DIP),
• stropy chłodzące/grzewcze (lub grzejniki) z sygnałami sterującymi On/Off lub 0…10 V,
• pompy ciepła / urządzenia DX (sprężarka z bezpośrednim odparowaniem) – aplikacje przewidziane dla RDG160T zgodnie z konfiguracją.

Aplikację wybiera się przełącznikami DIP umieszczonymi z tyłu urządzenia.

Funkcje i działanie

Pomiar i regulacja temperatury

• Regulacja temperatury w pomieszczeniu poprzez wbudowany czujnik temperatury lub wyniesiony czujnik temperatury (np. w pomieszczeniu / powietrza powrotnego – zależnie od konfiguracji wejść).
• Możliwość kalibracji wskazania czujnika (kompensacja).
• Możliwość ograniczenia minimalnej i maksymalnej wartości zadanej.

Tryby pracy i harmonogram

• Tryby pracy: Komfort, Ekonomiczny, Ochrona.
• Tygodniowy program czasowy – do 8 programów czasowych do przełączania trybu Komfort/Ekonomiczny.
• Program czasowy może zostać wyłączony parametrem P02 lub przełącznikami DIP (RDG160T).
• Podtrzymanie zegara min. 48 godzin przy braku zasilania (dla RDG160T ≥ indeks D).

Sterowanie wentylatorem

• Sterowanie automatyczne lub ręczne.
• Obsługa wentylatora 1- lub 3-biegowego (wyjścia przekaźnikowe) albo sterowanie 0…10 V DC dla wentylatora z silnikiem ECM.
• Zaawansowane funkcje sterowania wentylatorem: okresowe uruchamianie, start wentylatora, wybór działania (aktywny/nieaktywny/zależny od trybu ogrzewania lub chłodzenia).

Wejścia i wyjścia (RDG160T)

Wyjścia

• Wyjścia przekaźnikowe Q1 / Q2 / Q3 (dla wentylatora 3-biegowego lub urządzeń dodatkowych): 24…230 V AC, obciążenie 5 mA…5(4) A.
  • Wentylatorów nie można podłączać równolegle (jeden wentylator bezpośrednio; dodatkowe wentylatory: po jednym przekaźniku na każdy bieg).
• Wyjście 0…10 V DC dla wentylatora ECM: Y50 – G0, maks. ±5 mA.
• Wyjścia 0…10 V DC dla siłowników: Y10 – G0 / Y20 – G0 (G), maks. ±1 mA.
• Zasilanie wyjść przekaźnikowych: L (-N), 24…230 V AC.

Wejścia

• X1–M / X2–M: wejścia uniwersalne SELV:
  • wejście czujnika temperatury QAH11.1 (NTC), zakres 0…49°C, maks. długość przewodu 80 m,
  • wejście cyfrowe (NO/NZ), 0…5 V DC, maks. 5 mA, do 20 regulatorów na jeden przełącznik.
• D1–GND: wejście wielofunkcyjne (NO/NZ), 6…15 V DC, 3…6 mA, do 20 regulatorów na jeden przełącznik.
• Funkcje wejść (wybierane): m.in. wyniesiony czujnik temperatury, czujnik przełączający ogrzewanie/chłodzenie, styk przełączający tryb pracy (np. czytnik kart), czujnik punktu rosy, styk załączenia nagrzewnicy elektrycznej, wejście błędu, wejście monitorujące, czujnik temperatury powietrza nawiewanego.

Dane techniczne

• Napięcie zasilania: SELV 24 V AC/DC (dla 24 V DC: G = +, G0 = -)
• Częstotliwość: 50/60 Hz
• Pobór mocy: maks. 2 VA / 1 W
• Brak wewnętrznego bezpiecznika: wymagane zewnętrzne zabezpieczenie linii zasilającej
• Czujnik temperatury (wbudowany): zakres 0…49°C, dokładność przy 25°C < ±0,5 K, kalibracja ±3,0 K
• Rozdzielczość wskazań/nastaw: 0,5°C (wartość zadana i temperatura rzeczywista)
• Histereza przełączania (nastawiana): ogrzewanie 2 K (0,5…6 K), chłodzenie 1 K (0,5…6 K)
• Wartości zadane (fabryczne) i zakresy:
  • Komfort: 21°C (5…40°C)
  • Ekonomiczny: 15°C / 30°C (OFF, 5…40°C)
  • Ochrona: 8°C / OFF (OFF, 5…40°C)
• Warunki pracy: 0…50°C, <95% r.h. (bez kondensacji), wg IEC 60721-3-3 klasa 3K5
• Stopień ochrony: IP30
• Klasa ochronności: II wg EN 60730
• Kolor obudowy: RAL 9003 (biały)
• Masa: ok. 0,32 kg

Montaż i uruchomienie

• Montaż naścienny; zalecana wysokość montażu: ok. 1,5 m nad podłogą.
• Nie montować we wnękach, na półkach, za zasłonami, pod ani nad źródłami ciepła oraz nie narażać na bezpośrednie promieniowanie słoneczne.
• Montaż w miejscu czystym i suchym, nienarażonym na kapanie lub chlapanie wody.
• Regulator składa się z obudowy z elektroniką i czujnikiem oraz z podstawy montażowej z zaciskami śrubowymi; obudowę mocuje się do podstawy dwoma śrubami.
• Po podłączeniu zasilania regulator wykonuje restart (ok. 3 s), po czym jest gotowy do uruchomienia.

Wymiary

• Wysokość: 128 mm
• Szerokość: 93 mm

Zamawianie i akcesoria

• RDG160T – numer magazynowy: S55770-T343
• Pilot zdalnego sterowania (opcjonalnie): IRA211 (zamawiany oddzielnie)
• Przykładowe czujniki współpracujące: QAH11.1 (NTC), QAA32, QAP1030/UFH; sygnalizatory kondensacji QXA2601 / QXA2602 / QXA2603 / QXA2604

Podsumowanie

Siemens RDG160T to uniwersalny regulator pomieszczeniowy 24 V AC/DC z wyjściami 0…10 V DC (lub On/Off) oraz rozbudowanym sterowaniem wentylatora (w tym ECM 0…10 V). Dzięki trybom Komfort/Ekonomiczny/Ochrona, programowi czasowemu (do 8 harmonogramów), wejściom wielofunkcyjnym oraz możliwości zdalnej obsługi IR sprawdza się w aplikacjach wymagających elastycznej konfiguracji i wygodnej obsługi użytkownika.
