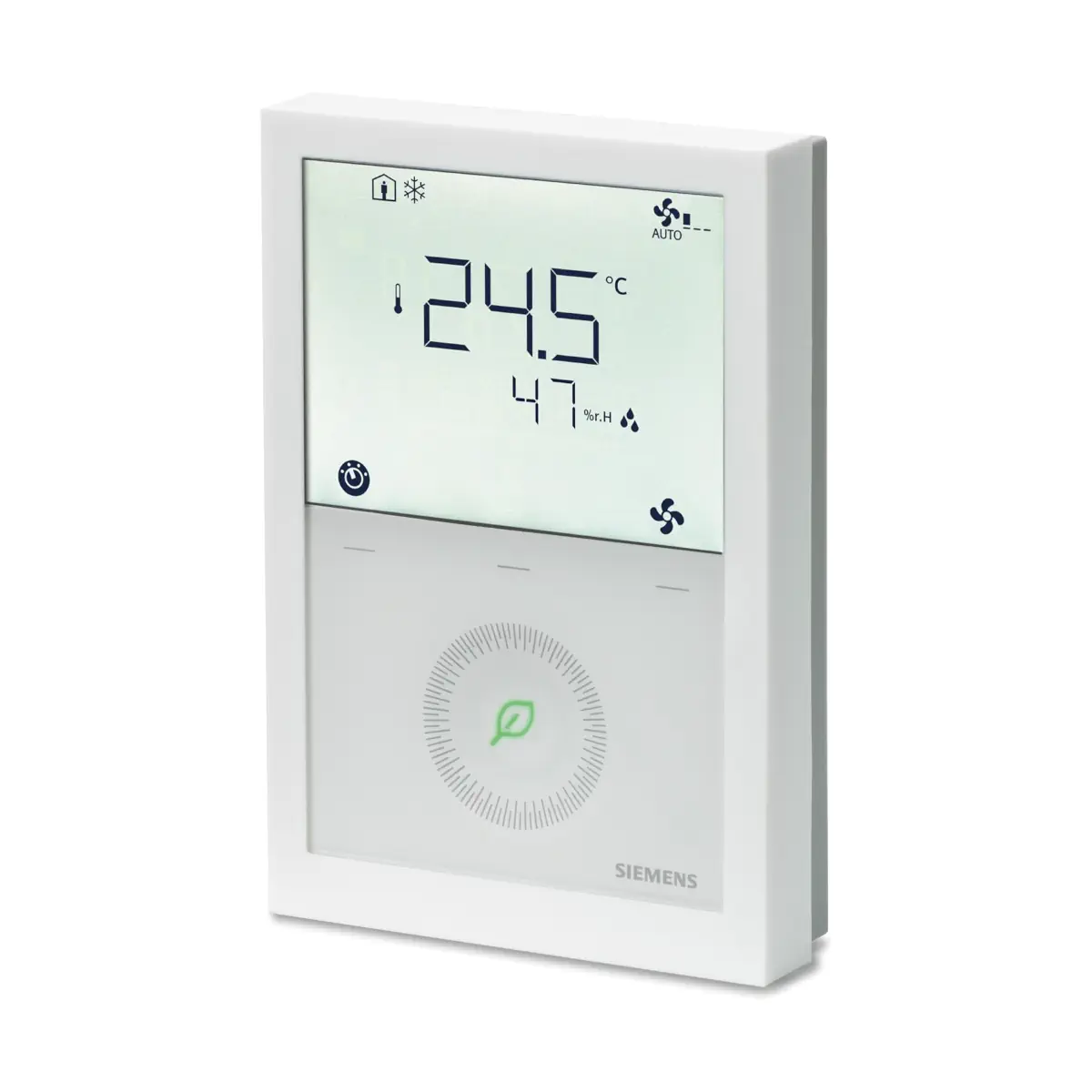

RDG204KN Regulator pomieszczeniowy do klimakonwektorów, instalacje ogrzewania/chłodzenia, wbudowany czujnik temperatury, wilgotności i CO2, 230VAC lub 24VAC, komunikacja KNX

RDG204KN to regulator pomieszczeniowy z komunikacją KNX przeznaczony do sterowania klimakonwektorami, zastosowań uniwersalnych oraz sprężarek w urządzeniach typu DX. Urządzenie obsługuje komunikację KNX (S-Mode, LTE-Mode) i posiada wbudowane czujniki temperatury, wilgotności oraz jakości powietrza (CO2), co umożliwia regulację parametrów komfortu w pomieszczeniu z poziomu jednego sterownika.

Najważniejsze cechy

• Producent: Siemens
• Model: RDG204KN
• Symbol: S55770-T410
• Typ: regulator pomieszczeniowy KNX do klimakonwektorów / zastosowań uniwersalnych / DX
• Komunikacja: KNX (S-Mode, LTE-Mode)
• Wbudowane czujniki: temperatura (T), wilgotność (H), CO2
• Tryby pracy: Komfort, Ekonomiczny, Ochrona
• Funkcje: automatyczne lub ręczne sterowanie prędkością wentylatora; automatyczne lub ręczne przełączanie grzanie/chłodzenie
• Funkcja „zielonego listka”
• Kolor obudowy: biały

Zastosowanie

RDG204KN jest przeznaczony do regulacji parametrów w pomieszczeniach w instalacjach HVAC, w tym:

• sterowania klimakonwektorami,
• zastosowań uniwersalnych,
• sterowania sprężarkami w urządzeniach typu DX.

Komunikacja KNX i uruchomienie

• Interfejs magistrali: KNX, TP Uart 2 (izolowany elektrycznie)
• Prąd magistrali: 5 mA
• Uruchomienie: przez lokalny interfejs HMI lub narzędzia (np. Synco ACS, ETS)
• Uruchomienie z aplikacji: Siemens PCT Go (smartfon)

Wejścia i wyjścia (RDG204KN)

Sterowanie wentylatorem

• Wentylator 3-biegowy: wyjścia Q1, Q2, Q3 – N (AC 24 V lub AC 230 V, takie jak zasilanie)
• Wentylator DC 0...10 V: Y50-M (SELV DC 0...10 V, maks. ±5 mA)

Wyjścia sterujące (siłowniki / urządzenia)

• Wyjścia triakowe: Y1, Y2, Y3, Y4-N (solid state)
• Konfiguracje wyjść sterujących (wg typu): On/Off: 4; PWM: 4; 3-stawne: 2; DC: 1; On/Off (3-przew.): 2
• Przepustnica (RDG204KN):
  • DC (U1): SELV DC 0...10 V, ±1 mA
  • On/Off (Q3/Y4): realizowane przez wyjścia Qx i Y4

Wejścia uniwersalne

• Wejścia: X1-M, X2-M, U1-M
• Wejście czujnika temperatury: NTC 3k, zakres -20...70 °C
• Wejście czujnika temperatury: LG-Ni1000, zakres -40...70 °C
• Wejścia cyfrowe: wybieralne (NO/NC), wykrywanie styku DC 0...5 V, maks. 5 mA
• Izolacja: SELV

Zasilanie (RDG204KN)

• Napięcie zasilania (L–N): AC 24 V ±20% lub AC 230 V +10/-15% (wybieralne)
• Częstotliwość: 50/60 Hz
• Pobór mocy: 4 VA @ AC 24 V; 7 VA @ AC 230 V
• Wybór napięcia: przed włączeniem zasilania należy wybrać odpowiednie napięcie przełącznikiem z tyłu urządzenia
• Zabezpieczenie: brak wewnętrznego bezpiecznika; wymagany zewnętrzny wyłącznik nadprądowy (charakterystyka C, maks. 10 A)

Parametry wyjść (RDG20..KN – dla RDG204KN)

• Wyjścia wentylatora Q1/Q2/Q3 – N: obciążenie 5 mA...5 (4) A (rezystancyjne / indukcyjne)
• Uwagi do wentylatora: nie można podłączać wentylatorów równolegle; podłączyć tylko jeden wentylator bezpośrednio (jeden przekaźnik na każdą prędkość)
• Wyjścia sterujące siłowników (Q1, Q2): 5 mA...1 A (rezyst./ind.)
• Maks. całkowite obciążenie Q1+Q2+Q3: 5 A
• Urządzenia dodatkowe (Q1, Q2, Q3): 5 mA...1 A; maks. całkowite Q1+Q2+Q3: 2 A
• Wyjścia triakowe Y1...Y4: 8 mA...1 A (AC 24 V lub AC 230 V, takie jak zasilanie)
• Ograniczenie mocy Yx: 3 A szybki mikrobezpiecznik (bez możliwości wymiany)

Warunki otoczenia i zgodności

• Warunki pracy: 0...50 °C; wilgotność < 95% r.h.
• Warunki transportu: -25...65 °C; wilgotność < 95% r.h.
• Warunki przechowywania: -25...65 °C; wilgotność < 95% r.h.
• Stopień ochrony obudowy: IP30 (zgodnie z EN 60529)
• Klasa bezpieczeństwa: II (wg EN 60730)
• Elektroniczny typ sterowania: 2.B
• Klasa zanieczyszczenia: normalna

Podsumowanie

Siemens RDG204KN to regulator pomieszczeniowy KNX do klimakonwektorów i aplikacji HVAC, który łączy komunikację KNX z wbudowanym pomiarem temperatury, wilgotności i CO2. Dzięki wielu opcjom sterowania (m.in. wyjścia triakowe, sterowanie wentylatorem 3-biegowym lub DC 0...10 V, wejścia wielofunkcyjne oraz tryby Komfort/Ekonomiczny/Ochrona) umożliwia elastyczne dopasowanie do wymagań pomieszczenia i instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt posiada zgodność RCM.
• Urządzenie spełnia wymagania certyfikacji eu.bac dla zastosowań określonych przez producenta.
• Urządzenie elektryczne klasy II, stopień ochrony obudowy IP30.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i konfigurację należy wykonywać wyłącznie przez wykwalifikowany personel HVAC/instalatora, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i lokalnymi.
• Nieprzestrzeganie krajowych przepisów bezpieczeństwa może spowodować obrażenia ciała i szkody materialne.
• Urządzenie RDG204KN jest przeznaczone do zasilania napięciem AC 24 V lub AC 230 V. Przed włączeniem zasilania należy ustawić właściwe napięcie zasilania przełącznikiem z tyłu urządzenia.
• Wyjścia urządzenia są powiązane z wybranym napięciem zasilania AC 24 V lub AC 230 V. Ustawienie AC 24 V przy zasileniu AC 230 V powoduje uszkodzenie urządzenia.
• Urządzenie nie posiada wewnętrznego bezpiecznika dla zasilania. W każdym przypadku wymagane jest zewnętrzne zabezpieczenie wstępne wyłącznikiem nadprądowym maks. C10 A.
• Przed demontażem urządzenia z płyty montażowej należy odłączyć zasilanie.
• Brak wewnętrznego zabezpieczenia linii zasilających odbiorniki zewnętrzne Q1, Q2, Q3, Yx lub Yxx. Zwarcie może spowodować ryzyko pożaru i obrażeń. Przewody oraz zabezpieczenia należy dobrać zgodnie z lokalnymi przepisami i wartościami znamionowymi zabezpieczeń nadprądowych.
• Linia zasilania AC 230 V musi być zabezpieczona zewnętrznym wyłącznikiem nadprądowym o prądzie znamionowym nie większym niż 10 A.
• Przewody do termostatu, wentylatora i siłowników zaworów dla napięcia sieciowego AC 230 V muszą być prawidłowo dobrane do obciążenia i wykonane zgodnie z lokalnymi przepisami.
• Należy stosować siłowniki zaworów o napięciu znamionowym zgodnym z napięciem zasilania instalacji: AC 230 V, AC 24 V lub DC 24 V, zgodnie z dokumentacją urządzenia.
• Nie wolno łączyć równolegle wentylatorów 3-biegowych. Należy podłączyć jeden wentylator bezpośrednio; dla dodatkowych wentylatorów wymagany jest osobny przekaźnik dla każdego biegu.
• Wyjście sterowania wentylatorem Y50-M jest wyjściem SELV DC 0…10 V, maks. ±5 mA.
• Wyjście sterowania przepustnicą świeżego powietrza U1 jest wyjściem SELV DC 0…10 V, maks. ±1 mA.
• W przypadku sterowania jakością powietrza IAQ/CO2 przepustnica DC może być podłączona do zacisku U1, a przepustnica On/Off do zacisku Q3; w aplikacjach RDG204KN z wentylatorem 3-biegowym dla przepustnicy On/Off stosowany jest zacisk Y4.
• Wejścia X1-M, X2-M i U1-M są wejściami SELV. Przy zasilaniu urządzenia napięciem AC 230 V przewody tych wejść muszą mieć izolację co najmniej 230 V.
• Do wejść X1-M, X2-M i U1-M można podłączać równolegle kilka przełączników, np. przełącznik lato/zima, pod warunkiem uwzględnienia maksymalnego całkowitego prądu detekcji styków.
• W przypadku użycia wybieralnych funkcji przekaźnika należy podłączać urządzenia zewnętrzne zgodnie z podstawową dokumentacją producenta dotyczącą funkcji przekaźnikowych.
• Przy sterowaniu PWM nie jest możliwa dokładna równoległa praca dwóch lub większej liczby siłowników termicznych. Jeżeli jeden termostat steruje kilkoma klimakonwektorami, producent zaleca stosowanie siłowników z napędem silnikowym ze sterowaniem On/Off lub 3-punktowym.
• Nie należy przekraczać maksymalnej liczby siłowników podłączanych równolegle do urządzenia, określonej w dokumentacji producenta dla danego napięcia i typu siłownika.
• Urządzenie jest przeznaczone do montażu ściennego. Zalecana wysokość montażu to około 1,5 m nad podłogą.
• Nie montować urządzenia we wnękach, na półkach, za zasłonami lub drzwiami ani nad lub w pobliżu źródeł ciepła.
• Należy unikać bezpośredniego nasłonecznienia, przeciągów oraz montażu na nieogrzewanych lub niechłodzonych ścianach zewnętrznych, ponieważ może to zakłócać pomiar temperatury.
• Puszkę instalacyjną lub rurę instalacyjną należy uszczelnić, aby ruch powietrza nie wpływał na wskazania czujnika.
• Jeżeli warunków montażu wpływających na pomiar temperatury nie można uniknąć, producent zaleca zastosowanie zewnętrznego czujnika temperatury pomieszczenia.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach otoczenia określonych przez producenta: podczas pracy 0…50°C, wilgotność poniżej 95% r.h.
• Urządzenie należy przechowywać i transportować w warunkach określonych przez producenta: temperatura -25…65°C, wilgotność poniżej 95% r.h.
• Przed założeniem termostatu na płytę montażową należy ustawić przełączniki DIP, jeśli aplikacja jest wybierana lokalnie. Przy konfiguracji z narzędzia uruchomieniowego wszystkie przełączniki DIP należy ustawić w pozycji Off.
• Jeżeli wszystkie przełączniki DIP są ustawione w pozycji Off, a aplikacja nie została skonfigurowana narzędziem, urządzenie wyświetla „NO APPL” i wymaga uruchomienia przez wykwalifikowany personel HVAC.
• Każda zmiana aplikacji powoduje przywrócenie nastaw fabrycznych parametrów sterowania, z wyjątkiem adresów urządzenia i stref KNX.
• Uruchomienie i zmiana parametrów urządzenia mogą być wykonywane lokalnie lub za pomocą narzędzi Synco ACS, ETS5 lub nowszych oraz aplikacji Siemens PCT Go. Dostęp przez PCT Go może zostać wyłączony parametrami, aby uniknąć nieoczekiwanych zmian ustawień.
• Jeżeli instalacja obejmuje zasilanie magistrali KNX wspólnie z komunikującymi się termostatami i sterownikiem Synco, wewnętrzne zasilanie KNX w sterownikach Synco musi być wyłączone.
• Adres urządzenia KNX ustawiony na 255 dezaktywuje komunikację i wymianę danych procesowych.
• Urządzenie posiada wbudowany czujnik temperatury, wilgotności oraz jakości powietrza CO2. Funkcje pomiaru i sterowania CO2/IAQ należy konfigurować zgodnie z dokumentacją producenta.
• Dla RDG204KN nastawa jakości powietrza IAQ wynosi fabrycznie 1000 ppm i może być ustawiana w zakresie 10…2000 ppm.
• Komunikat „FIL” przypomina o konieczności wyczyszczenia filtra urządzenia HVAC. Komunikaty „AL1”, „AL2” i „AL3” oznaczają zewnętrzne alarmy skonfigurowane przez instalatora HVAC.
• W przypadku ustawienia wartości zadanych trybu Protection na OFF brak jest funkcji ochrony przed zamarzaniem lub chłodzenia ochronnego; może to prowadzić do ryzyka zamarznięcia instalacji.
• Dane techniczne dotyczące konkretnych zastosowań są ważne wyłącznie z produktami Siemens wymienionymi w dokumentacji producenta. Producent nie udziela gwarancji w przypadku użycia produktów firm trzecich.
