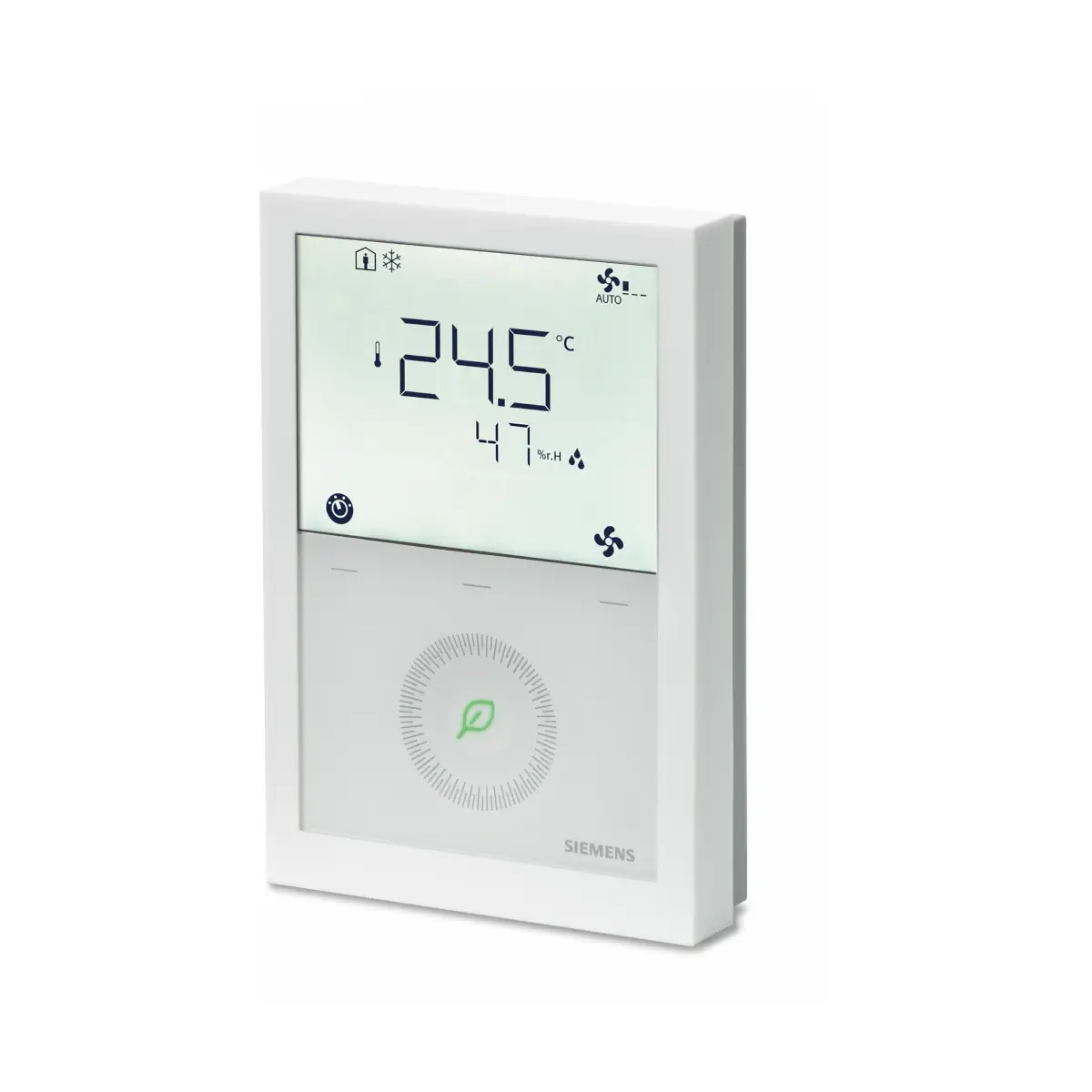

RDG264KN Regulator pomieszczeniowy do klimakonwektorów, instalacje ogrzewania/chłodzenia, wbudowany czujnik temperatury, wilgotności, CO2, wyjścia 2-stawne lub 0..10[V], wyjście wentylatora 1- lub 3- biegowego lub 0..10[V], KNX

Siemens RDG264KN to regulator pomieszczeniowy z komunikacją KNX (S-Mode, LTE-Mode), przeznaczony do sterowania klimakonwektorami, zastosowań uniwersalnych oraz sprężarek w urządzeniach typu DX. Wersja RDG264KN posiada wbudowany czujnik temperatury, wilgotności oraz jakości powietrza (CO2), dzięki czemu umożliwia regulację parametrów komfortu w pomieszczeniu. Urządzenie zasilane jest z AC 24 V lub DC 24 V i oferuje wyjścia sterujące DC 0...10 V oraz sterowanie wentylatorem 3-biegowym lub DC 0...10 V.

Najważniejsze cechy

• Producent: Siemens
• Model: RDG264KN
• Symbol produktu: S55770-T413
• Typ: regulator pomieszczeniowy KNX do klimakonwektorów / zastosowań uniwersalnych / DX
• Komunikacja: KNX (S-Mode, LTE-Mode)
• Wbudowane czujniki: temperatura (T), wilgotność (H), CO2
• Regulacja w pomieszczeniu: temperatura, wilgotność i jakość powietrza (CO2)
• Funkcja: „zielony listek”
• Tryby pracy: Komfort, Ekonomiczny, Ochrona
• Sterowanie wentylatorem: 3-biegowe lub DC 0...10 V
• Wyjścia sterujące: DC 0...10 V (SELV)
• Wejścia/wyjścia: 2 wielofunkcyjne wejścia X1, X2 oraz 1 wielofunkcyjne wejście/wyjście U1
• Uruchomienie: lokalny interfejs HMI lub narzędzia (Synco ACS, ETS) oraz aplikacja Siemens PCT Go
• Kolor obudowy: biały

Zastosowanie

RDG264KN jest przeznaczony do sterowania komfortem w pomieszczeniach w instalacjach HVAC, w szczególności:

• klimakonwektorami,
• zastosowaniami uniwersalnymi,
• sprężarkami w urządzeniach typu DX.

Dzięki wbudowanym czujnikom (T, H, CO2) regulator umożliwia regulację temperatury, wilgotności i jakości powietrza (CO2) w pomieszczeniu.

Funkcje i działanie

• Tryby pracy: Komfort, Ekonomiczny, Ochrona.
• Sterowanie prędkością wentylatora: automatyczne lub ręczne.
• Przełączanie grzanie/chłodzenie: automatyczne lub ręczne.
• Funkcja „zielonego listka” wspiera energooszczędną pracę.
• Uruchomienie i parametryzacja: z poziomu HMI lub przez KNX (np. ETS, Synco ACS) oraz przez aplikację Siemens PCT Go.

Komunikacja KNX

• Tryb: S-Mode, LTE-Mode
• Interfejs: KNX, TP Uart 2 (izolowany elektrycznie)
• Prąd magistrali: 5 mA

Wejścia i wyjścia (I/O)

Wejścia uniwersalne

• Zaciski: X1-M / X2-M / U1-M
• Wejście czujnika temperatury: NTC 3k, zakres -20…70°C
• Wejście czujnika temperatury: LG-Ni1000, zakres -40…70°C
• Wejścia cyfrowe: działanie wybieralne (NO/NC)
• Wykrywanie styku: DC 0…5 V, maks. 5 mA
• Izolacja: SELV

Wyjścia – sterowanie wentylatorem i sygnały analogowe

• Wentylator 3-biegowy (przekaźniki): Q1/Q2/Q3/L–N, dla AC 24…230 V / DC 24 V
• Obciążenie dla 3-biegowego (AC): 5 mA…5 (4) A
• Obciążenie dla 3-biegowego (DC 24 V): 3 A
• Wentylator DC 0...10 V: Y50-M (SELV DC 0...10 V, maks. ±5 mA)
• Siłowniki DC 0...10 V: Y10-G0 / Y20-G0 / Y30-G0 (SELV DC 0...10 V, maks. ±1 mA)
• Przepustnica (RDG264KN): DC (U1) – SELV DC 0...10 V, ±1 mA; On/Off (Q3)
• Uwaga instalacyjna: nie można podłączać wentylatorów równolegle (tylko jeden wentylator bezpośrednio; jeden przekaźnik na każdą prędkość).

Zasilanie i wymagania zabezpieczeń

• Napięcie zasilania (G-G0): AC 24 V ±20% lub DC 24 V ±2 V (dla DC 24 V: G to „+”, G0 to „-”)
• Częstotliwość: 50/60 Hz
• Pobór mocy: 4 VA @ AC 24 V
• Brak wewnętrznego bezpiecznika: należy zastosować zewnętrzny wyłącznik nadprądowy o charakterystyce C i prądzie minimalnym maks. 10 A.

Dane techniczne i warunki pracy

• Stopień ochrony obudowy: IP30 (zgodnie z EN 60529)
• Klasa bezpieczeństwa: II (wg EN 60730)
• Elektroniczny typ sterowania: 2.B
• Klasa zanieczyszczenia: normalna
• Temperatura pracy: 0…50°C
• Wilgotność (praca): < 95% r.h.
• Temperatura transportu i składowania: -25…65°C
• Wilgotność (transport/składowanie): < 95% r.h.

Wymiary

• Szerokość: 92 mm
• Wysokość: 134,5 mm
• Głębokość: 16 mm

Podsumowanie

Siemens RDG264KN to zaawansowany regulator pomieszczeniowy KNX z wbudowanymi czujnikami temperatury, wilgotności oraz CO2, przeznaczony do sterowania klimakonwektorami i aplikacjami DX. Oferuje sterowanie wentylatorem 3-biegowym lub DC 0...10 V oraz wyjścia analogowe DC 0...10 V (SELV) do sterowania elementami wykonawczymi, a także wygodne uruchomienie z poziomu HMI, ETS/Synco ACS i aplikacji Siemens PCT Go.
