RDG260KN Regulator pomieszczeniowy do klimakonwektorów, instalacje ogrzewania/chłodzenia, wbudowany czujnik temperatury i wilgotności, wyjścia sterujące 2-stawne lub 0-10 V. Zasilanie 24 V AC/DC, 3 multifunkcyjne wejścia. Komunikacja KNX.

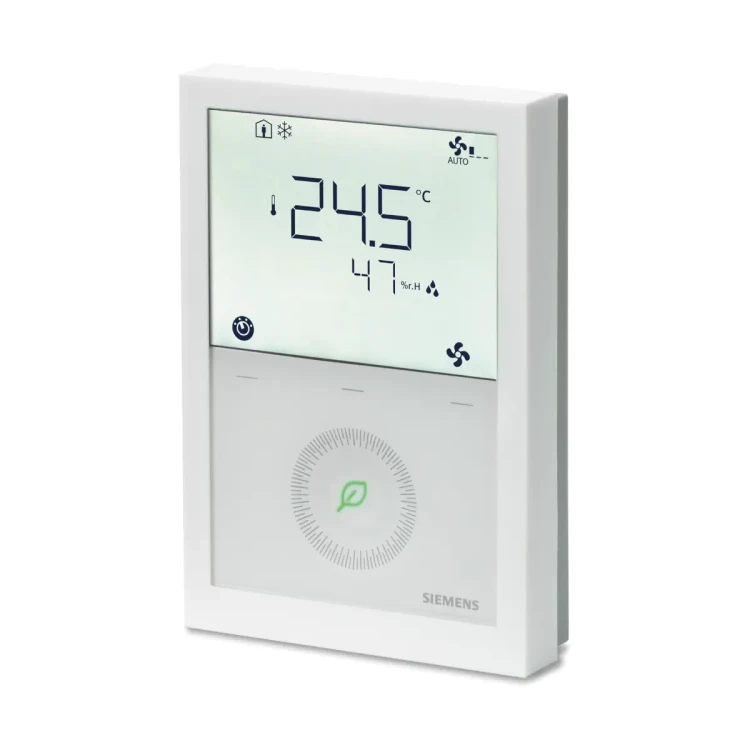

RDG260KN to regulator pomieszczeniowy firmy Siemens z komunikacją KNX (S-Mode, LTE-Mode), przeznaczony do sterowania klimakonwektorami, zastosowaniami uniwersalnymi oraz sprężarkami w urządzeniach typu DX. Urządzenie posiada wbudowany czujnik temperatury i wilgotności oraz umożliwia uruchomienie zarówno z poziomu lokalnego interfejsu HMI, jak i narzędzi Synco ACS / ETS oraz aplikacji Siemens PCT Go.

Najważniejsze cechy

• Producent: Siemens
• Model: RDG260KN
• Symbol produktu: S55770-T412
• Komunikacja: KNX (S-Mode, LTE-Mode)
• Zastosowanie: klimakonwektory, zastosowania uniwersalne, sprężarki w urządzeniach typu DX
• Wbudowane czujniki: temperatura (T), wilgotność (H)
• Tryby pracy: Komfort, Ekonomiczny, Ochrona
• Funkcja: zielony listek
• Sterowanie wentylatorem: automatyczne lub ręczne
• Przełączanie grzanie/chłodzenie: automatyczne lub ręczne
• Wejścia: 2 wielofunkcyjne wejścia X1, X2
• Wejście/wyjście: 1 wielofunkcyjne U1
• Kolor obudowy: biały

Zastosowanie

RDG260KN jest przeznaczony do sterowania urządzeniami końcowymi HVAC w pomieszczeniach, w szczególności klimakonwektorami. Wspiera typowe funkcje obsługi komfortu w pomieszczeniu oraz integrację z automatyką budynkową przez KNX.

Komunikacja i uruchomienie

• KNX: S-Mode, LTE-Mode
• Interfejs KNX: TP Uart 2 (izolowany elektrycznie)
• Prąd magistrali: 5 mA
• Uruchomienie: lokalny interfejs HMI lub narzędzia Synco ACS / ETS
• Uruchomienie mobilne: aplikacja Siemens PCT Go

Wejścia i wyjścia

Wyjścia wentylatora

• Wentylator 3-biegowy: wyjścia Q1/Q2/Q3 (dla 3-speed)
• Wentylator DC 0…10 V: wyjście Y50-M (SELV DC 0…10 V, maks. ±5 mA)
• Uwaga instalacyjna: nie można podłączać wentylatorów równolegle; podłącz tylko jeden wentylator bezpośrednio (jeden przekaźnik na każdą prędkość)

Wyjścia sterujące (SELV)

• Wyjścia siłowników: 4 × DC 0…10 V
• Wyjścia 0…10 V siłowników: Y10-G0 / Y20-G0 / Y30-G0 (G), maks. ±1 mA

Wejścia uniwersalne

• Zaciski: X1-M / X2-M / U1-M
• Wejście czujnika temperatury: NTC 3k, zakres -20…70 °C
• Wejście czujnika temperatury: LG-Ni1000, zakres -40…70 °C
• Wejścia cyfrowe: wybieralne (NO/NC)
• Wykrywanie styku: DC 0…5 V, maks. 5 mA
• Izolacja: SELV

Dane techniczne

• Zasilanie (G-G0): AC 24 V ±20% lub DC 24 V ±2 V
• Uwaga dla DC 24 V: upewnij się, że G to „+”, a G0 to „-”
• Częstotliwość (dla AC): 50/60 Hz
• Pobór mocy: 4 VA @ AC 24 V
• Brak wewnętrznego bezpiecznika: należy zastosować zewnętrzny wyłącznik nadprądowy o charakterystyce C, prąd minimalny maks. 10 A

Warunki otoczenia

• Praca: 0…50 °C, wilgotność < 95% r.h.
• Transport: -25…65 °C, wilgotność < 95% r.h.
• Przechowywanie: -25…65 °C, wilgotność < 95% r.h.

Ochrona i bezpieczeństwo

• Klasa bezpieczeństwa: II wg EN 60730
• Stopień ochrony obudowy: IP30 zgodnie z EN 60529

Wymiary

• Szerokość: 92 mm
• Wysokość: 134,5 mm

Podsumowanie

Siemens RDG260KN to regulator pomieszczeniowy KNX do sterowania klimakonwektorami i aplikacjami HVAC, wyposażony w czujnik temperatury i wilgotności, tryby Komfort/Ekonomiczny/Ochrona oraz elastyczne sterowanie wentylatorem (3-biegowe lub DC 0…10 V). Dzięki obsłudze uruchomienia przez HMI, ETS/Synco ACS i PCT Go sprawdza się w instalacjach, gdzie liczy się integracja z automatyką budynkową i wygodna konfiguracja.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt posiada zgodność RCM.
• Urządzenie spełnia wymagania certyfikacji eu.bac dla zastosowań określonych przez producenta.
• Urządzenie elektryczne klasy II, stopień ochrony obudowy IP30.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i konfigurację należy wykonywać wyłącznie przez wykwalifikowany personel HVAC/instalatora, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i lokalnymi.
• Nieprzestrzeganie krajowych przepisów bezpieczeństwa może spowodować obrażenia ciała i szkody materialne.
• Urządzenie RDG260KN jest przeznaczone do zasilania napięciem AC 24 V lub DC 24 V. Przy zasilaniu DC 24 V należy prawidłowo podłączyć biegunowość: G do „+”, G0 do „-”.
• Urządzenie nie posiada wewnętrznego bezpiecznika. W każdym przypadku wymagane jest zewnętrzne zabezpieczenie wstępne wyłącznikiem nadprądowym maks. C10 A.
• Przed demontażem urządzenia z płyty montażowej należy odłączyć zasilanie.
• Brak wewnętrznego zabezpieczenia linii zasilających odbiorniki zewnętrzne Q1, Q2, Q3, Yx lub Yxx. Zwarcie może spowodować ryzyko pożaru i obrażeń. Przewody oraz zabezpieczenia należy dobrać zgodnie z lokalnymi przepisami i wartościami znamionowymi zabezpieczeń nadprądowych.
• Linia zasilania sieciowego AC 230 V, jeżeli występuje w instalacji odbiorników zewnętrznych, musi być zabezpieczona zewnętrznym wyłącznikiem nadprądowym o prądzie znamionowym nie większym niż 10 A.
• Przewody do termostatu, wentylatora i siłowników zaworów dla napięcia sieciowego AC 230 V muszą być prawidłowo dobrane do obciążenia i wykonane zgodnie z lokalnymi przepisami.
• Należy stosować siłowniki zaworów o napięciu znamionowym zgodnym z napięciem zasilania instalacji: AC 230 V, AC 24 V lub DC 24 V, zgodnie z dokumentacją urządzenia.
• Nie wolno łączyć równolegle wentylatorów 3-biegowych. Należy podłączyć jeden wentylator bezpośrednio; dla dodatkowych wentylatorów wymagany jest osobny przekaźnik dla każdego biegu.
• Wyjście sterowania wentylatorem Y50-M jest wyjściem SELV DC 0…10 V, maks. ±5 mA.
• Wyjścia sterowania siłownikami Y10-G0, Y20-G0 i Y30-G0 są wyjściami SELV DC 0…10 V, maks. ±1 mA.
• Wejścia X1-M, X2-M i U1-M są wejściami SELV. Przy instalacji z napięciem sieciowym AC 230 V przewody tych wejść muszą mieć izolację co najmniej 230 V.
• Do wejść X1-M, X2-M i U1-M można podłączać równolegle kilka przełączników, np. przełącznik lato/zima, pod warunkiem uwzględnienia maksymalnego całkowitego prądu detekcji styków.
• W przypadku użycia wybieralnych funkcji przekaźnika należy podłączać urządzenia zewnętrzne zgodnie z podstawową dokumentacją producenta dotyczącą funkcji przekaźnikowych.
• Urządzenie jest przeznaczone do montażu ściennego. Zalecana wysokość montażu to około 1,5 m nad podłogą.
• Nie montować urządzenia we wnękach, na półkach, za zasłonami lub drzwiami ani nad lub w pobliżu źródeł ciepła.
• Należy unikać bezpośredniego nasłonecznienia, przeciągów oraz montażu na nieogrzewanych lub niechłodzonych ścianach zewnętrznych, ponieważ może to zakłócać pomiar temperatury.
• Puszkę instalacyjną lub rurę instalacyjną należy uszczelnić, aby ruch powietrza nie wpływał na wskazania czujnika.
• Jeżeli warunków montażu wpływających na pomiar temperatury nie można uniknąć, producent zaleca zastosowanie zewnętrznego czujnika temperatury pomieszczenia.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach otoczenia określonych przez producenta: podczas pracy 0…50°C, wilgotność poniżej 95% r.h.
• Urządzenie należy przechowywać i transportować w warunkach określonych przez producenta: temperatura -25…65°C, wilgotność poniżej 95% r.h.
• Przed założeniem termostatu na płytę montażową należy ustawić przełączniki DIP, jeśli aplikacja jest wybierana lokalnie. Przy konfiguracji z narzędzia uruchomieniowego wszystkie przełączniki DIP należy ustawić w pozycji Off.
• Jeżeli wszystkie przełączniki DIP są ustawione w pozycji Off, a aplikacja nie została skonfigurowana narzędziem, urządzenie wyświetla „NO APPL” i wymaga uruchomienia przez wykwalifikowany personel HVAC.
• Każda zmiana aplikacji powoduje przywrócenie nastaw fabrycznych parametrów sterowania, z wyjątkiem adresów urządzenia i stref KNX.
• Jeżeli instalacja obejmuje zasilanie magistrali KNX wspólnie z komunikującymi się termostatami i sterownikiem Synco, wewnętrzne zasilanie KNX w sterownikach Synco musi być wyłączone.
• Adres urządzenia KNX ustawiony na 255 dezaktywuje komunikację i wymianę danych procesowych.
• W przypadku ustawienia wartości zadanych trybu Protection na OFF brak jest funkcji ochrony przed zamarzaniem lub przegrzaniem/chłodzeniem ochronnym; może to prowadzić do ryzyka zamarznięcia instalacji.
• Dane techniczne dotyczące konkretnych zastosowań są ważne wyłącznie z produktami Siemens wymienionymi w dokumentacji producenta. Producent nie udziela gwarancji w przypadku użycia produktów firm trzecich.
