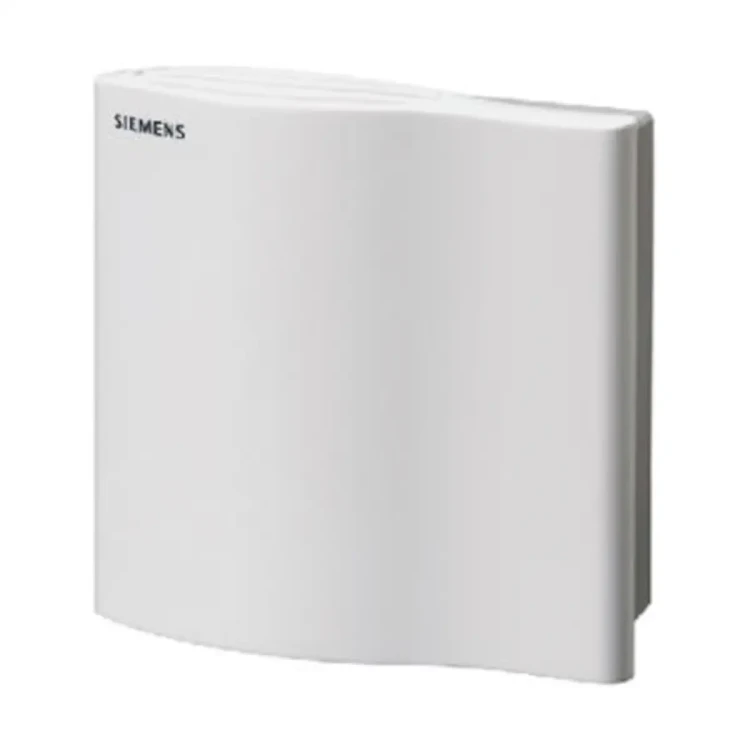

QAA32 Pomieszczeniowy czujnik temperatury, NTC, 0..40 [°C], do współpracy z regulatorami RCC.., RCU15, RDE20.1, RDF.., RDG.. i RDU..

QAA32 to pomieszczeniowy czujnik temperatury firmy Siemens z rezystancyjnym elementem pomiarowym NTC 3 kΩ, przeznaczony do pomiaru temperatury w pomieszczeniu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Czujnik przeznaczony jest do stosowania z regulatorami, których sygnał wejściowy czujnika nie jest galwanicznie odseparowany od napięcia sieciowego 230 V AC.

Najważniejsze cechy

• Producent: Siemens
• Model: QAA32
• Typ urządzenia: pomieszczeniowy czujnik temperatury z elementem NTC
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC)
• Zakres pomiaru temperatury: 0...40 °C
• Element pomiarowy: rezystor NTC, 3 kΩ przy 25 °C
• Tolerancja pomiaru przy 25 °C: ±0,3 K
• Stała czasowa (z przepływem powietrza): ok. 6 min
• Montaż: naścienny, na płaskiej ścianie wewnętrznej, możliwość montażu w puszkach podłączeniowych dostępnych w handlu
• Wprowadzenie przewodu: od tyłu (okablowanie podtynkowe)
• Przyłącze elektryczne: zaciski dla 2 x 1,5 mm² lub 1 x 2,5 mm²
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: II wg EN 60730-1
• Zakres temperatury otoczenia (praca): 0...50 °C
• Wilgotność otoczenia (praca): <85% r. h.
• Kolor obudowy: biały, NCS S 0502-G (RAL 9003)
• Masa: ok. 0,1 kg
• Wymiary zewnętrzne (czujnik z podstawką): ok. 99,6 x 96,4 x 36 mm

Zastosowanie

Czujnik QAA32 stosowany jest w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych do pomiaru temperatury w pomieszczeniu. Może być używany z regulatorami, których wejście czujnika nie jest galwanicznie odseparowane od sieci 230 V AC.

Funkcje i zasada działania

Czujnik QAA32 mierzy temperaturę w pomieszczeniu za pomocą rezystancyjnego elementu NTC. Wartość rezystancji elementu pomiarowego zmienia się w funkcji mierzonej temperatury. Czujnik podłącza się do wejścia regulatora, który odczytuje aktualną wartość rezystancji i na jej podstawie wyznacza temperaturę.

Element pomiarowy ma rezystancję 3 kΩ przy 25 °C, a jego charakterystyka R(T) została dobrana do pracy w zakresie 0...40 °C.

Budowa i montaż

• Typ obudowy: czujnik naścienny przeznaczony do montażu na stałe na ścianie wewnętrznej.
• Montaż na puszkach: możliwość montażu w standardowych puszkach podłączeniowych dostępnych w handlu.
• Wprowadzenie przewodów: kabel doprowadzany jest od tyłu czujnika (okablowanie podtynkowe).
• Lokalizacja montażu: na płaskiej, wewnętrznej ścianie w ogrzewanym lub klimatyzowanym pomieszczeniu.
• Ograniczenia montażowe: nie montować we wnękach, na półkach, za zasłonami, naprzeciw lub w pobliżu źródeł ciepła; czujnik nie może być wystawiony na bezpośrednie promieniowanie słoneczne.
• Szczelność kanału kablowego: koniec kanału kablowego przy czujniku musi być uszczelniony, aby zapobiec błędom pomiaru spowodowanym przepływem powietrza z kanału kablowego.
• Procedura montażu: najpierw zamontować podstawkę, następnie zawiesić obudowę i wykonać podłączenia elektryczne, a na końcu zamocować pokrywę.
• Instrukcja montażu: podstawowe wskazówki montażowe wydrukowane są na opakowaniu urządzenia.

Dane techniczne

• Zakres pomiaru temperatury: 0...40 °C
• Element pomiarowy: rezystor NTC, 3 kΩ przy 25 °C
• Tolerancja pomiaru przy 25 °C: ±0,3 K
• Stała czasowa (z przepływem powietrza): ok. 6 min
• Przyłącza elektryczne: zaciski do przewodów 2 x 1,5 mm² lub 1 x 2,5 mm²
• Temperatura otoczenia (praca): 0...50 °C (warunki klimatyczne wg IEC 721-3-3, klasa 3K5)
• Wilgotność otoczenia (praca): <85% r. h.
• Temperatura transportu i składowania: -25...+65 °C (warunki klimatyczne wg IEC 721-3-2, klasa 2K3)
• Wilgotność (transport/składowanie): <95% r. h.
• Warunki mechaniczne (transport): klasa 2M2
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: II wg EN 60730-1
• Standard produktu: EN 60730-1 – automatyczne regulatory elektryczne do użytku domowego i podobnego
• Masa: ok. 0,1 kg
• Kolor obudowy: biały, NCS S 0502-G (RAL 9003)
• Wymiary zewnętrzne (czujnik z podstawką): 99,6 x 96,4 x 36 mm (wys. x szer. x gł.), wymiary w mm

Zgodność i utylizacja

• Zgodność EU (CE): urządzenie posiada deklarację zgodności UE (CE) dostępną u producenta.
• Zgodność środowiskowa: produkt posiada deklarację środowiskową zawierającą dane dotyczące zgodnej środowiskowo konstrukcji i oceny, w tym informacje o zgodności z RoHS, składzie materiałów, opakowaniu, wpływie na środowisko i utylizacji.
• Utylizacja: urządzenie musi być złomowane jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą Europejską 2012/19/UE i nie może być utylizowane razem z odpadami komunalnymi; należy stosować odpowiednie kanały zbiórki i utylizacji.

Podsumowanie

Siemens QAA32 to pomieszczeniowy czujnik temperatury oparty na rezystorze NTC 3 kΩ, zaprojektowany do pracy w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Fakturowy zakres pomiarowy 0...40 °C, tolerancja ±0,3 K, naścienny montaż na płaskiej ścianie oraz stopień ochrony IP30 czynią z niego odpowiedni element pomiarowy do współpracy z regulatorami, których wejście czujnika nie jest galwanicznie odseparowane od sieci 230 V AC.
