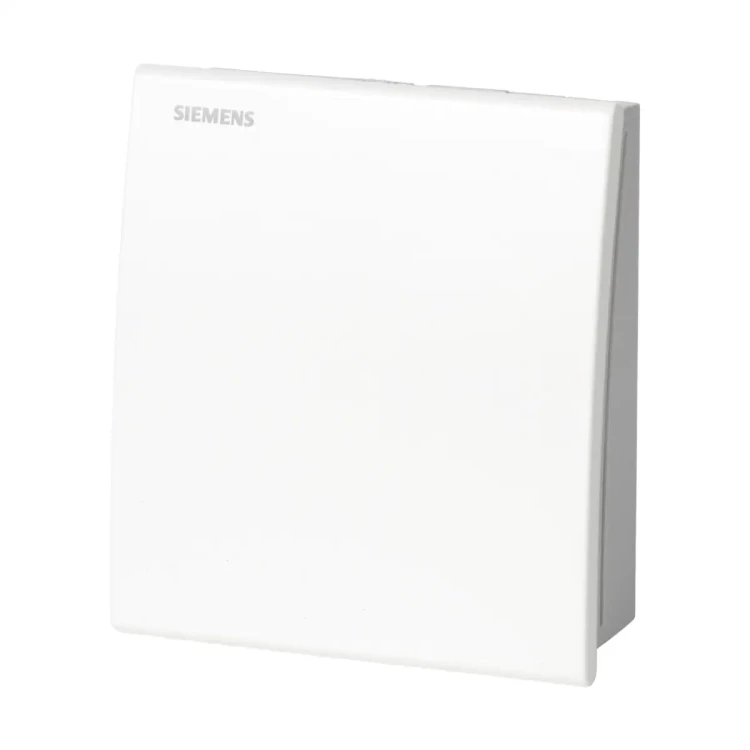

QAA2061 Pomieszczeniowy czujnik temperatury, 0..10 [V], 0..50 [°C], IP30

QAA2061 to aktywny pomieszczeniowy czujnik temperatury z serii Symaro™, przeznaczony do montażu na ścianie w ogrzewanych lub klimatyzowanych pomieszczeniach. Zapewnia liniowy sygnał wyjściowy 0…10 V DC odpowiadający temperaturze w pomieszczeniu, zasilany napięciem 24 V AC ±20% lub 13,5…35 V DC (SELV / klasa 2). Konfigurowany zakres pomiarowy oraz wbudowana funkcja testowania czynią z QAA2061 uniwersalny czujnik dla systemów HVAC i automatyki budynkowej.

Najważniejsze cechy

• Producent: Siemens
• Model: QAA2061
• Seria: Symaro™
• Typ urządzenia: aktywny pomieszczeniowy czujnik temperatury
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC) – pomiar temperatury w pomieszczeniach
• Zakres pomiarowy (konfigurowalny:
  • 0…50 °C – nastawa fabryczna (R2)
  • −35…+35 °C (R1)
  • −50…+50 °C (R3)
• Element pomiarowy: Pt1000
• Sygnał wyjściowy: 0…10 V DC, liniowy w odniesieniu do wybranego zakresu temperatur
• Maksymalny prąd obciążenia wyjścia: ±1 mA (zacisk U1)
• Napięcie zasilania: 24 V AC ±20% / 13,5…35 V DC, SELV lub klasa 2 (US)
• Częstotliwość zasilania AC: 50/60 Hz
• Pobór mocy: ≤ 0,3 VA
• Dokładność pomiaru (przy 24 V AC/DC):
  • w 23 °C: ±0,5 K
  • w zakresie −25…+25 °C: ±0,75 K
  • w zakresie −50…+50 °C: ±0,9 K
• Stała czasowa czujnika: ok. 7 min
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Warunki pracy: −15…+50 °C, 0…95% r.h. (bez kondensacji), klasa 3K5 / 3M2 wg IEC 60721-3-3
• Warunki transportu: −25…+70 °C, <95% r.h., klasa 2K3 / 2M2 wg IEC 60721-3-2
• Montaż: na ścianie lub na standardowej puszce podtynkowej
• Stopień ochrony elektrycznej: zasilanie niskim napięciem bezpiecznym SELV
• Obudowa: tworzywo ASA+PC, front biały (zbliżony do RAL 9010), dół i podstawa szare (zbliżone do RAL 7035)
• Waga (z opakowaniem): ok. 0,13 kg
• Zgodność: EN 60730-1, oznakowanie CE, RCM, UL 873

Zastosowanie

Czujnik QAA2061 służy do dokładnego pomiaru temperatury powietrza w pomieszczeniach w systemach:

• ogrzewania (np. sterowanie temperaturą strefową),
• wentylacji i klimatyzacji,
• automatyki budynkowej (BMS, systemy DDC, sterowniki PLC).

Może współpracować z wszystkimi regulatorami i urządzeniami wyposażonymi w wejście analogowe 0…10 V DC. Dzięki konfigurowanemu zakresowi pomiarowemu czujnik można dopasować do wymaganej charakterystyki pracy w danej aplikacji.

Funkcje i działanie

Pomiar temperatury i sygnał wyjściowy

• Czujnik mierzy temperaturę powietrza za pomocą elementu Pt1000, którego rezystancja zmienia się wraz z temperaturą.
• Elektronika przetwarza zmianę rezystancji na aktywny sygnał 0…10 V DC (zacisk U1), proporcjonalny do wybranego zakresu temperatury.
• Sygnał wyjściowy jest liniowy w pełnym ustawionym zakresie (np. 0 V ≙ dolna granica, 10 V ≙ górna granica zakresu).

Konfigurowany zakres pomiarowy

• Po zdjęciu podstawy dostępny jest 6-pinowy element nastawczy z zworą.
• Położenie zwory wybiera aktywny zakres pomiarowy:
  • R1: −35…+35 °C
  • R2: 0…50 °C (nastawa fabryczna)
  • R3: −50…+50 °C
• Ustawienie zakresu pozwala optymalnie dopasować charakterystykę czujnika do pracy w konkretnej instalacji.

Funkcja testowania

• Ustawienie zwory w położeniu pionowym aktywuje funkcję testowania.
• W trybie testowym sygnał wyjściowy przyjmuje z góry zdefiniowane wartości (zgodnie z tabelą „Funkcja testowania”), co umożliwia szybkie sprawdzenie okablowania i działania toru sygnałowego bez konieczności zmiany temperatury w pomieszczeniu.

Kompensacja samonagrzewania i dokładność

• Jako czujnik aktywny, QAA2061 wydziela niewielką moc w elektronice, co może wpływać na temperaturę wewnątrz obudowy.
• Przy napięciu zasilającym 24 V AC lub 24 V DC wpływ ten jest fabrycznie skompensowany.
• Stosowanie innych napięć zasilających z dopuszczalnego zakresu może powodować częściową lub nadmierną kompensację, co należy uwzględnić przy interpretacji pomiaru.
• Po zainstalowaniu czujnika dokładność pomiaru w danej aplikacji stabilizuje się po ok. 1 godzinie pracy; ewentualne drobne odchylenia można skorygować w regulatorze (offset), nie ma możliwości korekcji wskazania bezpośrednio w czujniku.

Zachowanie w przypadku awarii

• W przypadku wykrycia awarii czujnika, po upływie ok. 60 s sygnał wyjściowy przyjmuje wartość 0 V na wyjściu 0…10 V DC.

Podłączenie elektryczne i okablowanie

• Typ zasilania: niskie napięcie bezpieczne SELV (galwanicznie odseparowany transformator, przystosowany do pracy ze 100% obciążeniem).
• Zewnętrzne zabezpieczenie linii zasilającej (EU):
  • bezpiecznik zwłoczny maks. 10 A lub
  • wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D wg EN 60898 lub
  • zasilacz z ograniczeniem prądu do maks. 10 A.
• Zaciski:
  • G, G0: napięcie zasilania 24 V AC (SELV) lub 13,5…35 V DC
  • U1: sygnał wyjściowy temperatury 0…10 V DC
• Przekrój przewodów: 1 × 2,5 mm² lub 2 × 1,5 mm²
• Dopuszczalna długość kabla sygnałowego:
  • przewód Cu Ø 0,6 mm: do 50 m
  • przewód Cu 1,0 mm²: do 150 m
  • przewód Cu 1,5 mm²: do 300 m
• Dla wtórnej strony zasilania i linii sygnałowych zalecane są kable w skrętce.
• Należy unikać długich odcinków kabli prowadzonych równolegle blisko siebie, aby ograniczyć zakłócenia elektromagnetyczne.

Wskazówki montażowe

• Montaż na wewnętrznej ścianie ogrzewanego lub klimatyzowanego pomieszczenia.
• Możliwy montaż bezpośrednio na ścianie lub na standardowych puszkach podłączeniowych dostępnych na rynku.
• Przewody można doprowadzić:
  • od spodu – przy instalacji podtynkowej,
  • od dołu lub od góry – przy instalacji natynkowej, poprzez wyłamywane otwory przepustowe w podstawie.
• Nie montować czujnika:
  • w niszach, za zasłonami, w regałach,
  • nad lub w pobliżu źródeł ciepła,
  • w miejscach narażonych na bezpośrednie nasłonecznienie.
• Końcówkę korytka kablowego przy czujniku należy uszczelnić, aby zapobiec przepływowi powietrza przez korytko i błędom pomiaru.
• Należy przestrzegać dopuszczalnych warunków otoczenia i stopnia ochrony IP30.

Dane techniczne

• Model: QAA2061
• Zakres pomiarowy (ustawiany zworą):
  • R2 (fabrycznie): 0…50 °C
  • R1: −35…+35 °C
  • R3: −50…+50 °C
• Element pomiarowy: Pt1000
• Stała czasowa: ok. 7 min
• Napięcie zasilania: 24 V AC ±20% / 13,5…35 V DC (SELV / klasa 2)
• Częstotliwość: 50/60 Hz (dla 24 V AC)
• Pobór mocy: ≤ 0,3 VA
• Sygnał wyjściowy: 0…10 V DC (zacisk U1)
• Zakres sygnału wyjściowego: odpowiada aktywnemu zakresowi pomiarowemu (0…50 °C, −35…+35 °C lub −50…+50 °C)
• Maksymalny prąd wyjściowy: ±1 mA
• Dokładność pomiaru przy 24 V AC/DC:
  • w 23 °C: ±0,5 K
  • w zakresie −25…+25 °C: ±0,75 K
  • w zakresie −50…+50 °C: ±0,9 K
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Przyłącza elektryczne: zaciski śrubowe dla 1 × 2,5 mm² lub 2 × 1,5 mm²
• Warunki pracy: −15…+50 °C, 0…95% r.h. (bez kondensacji), klasa 3K5 / 3M2
• Warunki transportu i składowania: −25…+70 °C, <95% r.h., klasa 2K3 / 2M2
• Materiał obudowy – część frontowa: ASA+PC, kolor NCS S 0502-G (zbliżony do RAL 9010, biały)
• Materiał obudowy – część dolna i podstawa: ASA+PC / PC, kolor NCS 2801-Y43R (zbliżony do RAL 7035, szary)
• Materiał opakowania: karton
• Zawartość silikonu: czujnik nie zawiera silikonu
• Normy i certyfikaty: EN 60730-1, zgodność elektromagnetyczna do stosowania w środowisku mieszkalnym, handlowym, lekko uprzemysłowionym i przemysłowym; oznakowanie CE, RCM, UL 873
• Wymiary (szer. × wys. × gł.): ok. 90 × 100 × 36 mm
• Waga (z opakowaniem): ok. 0,13 kg

Podsumowanie

Siemens QAA2061 to precyzyjny, aktywny czujnik temperatury pomieszczeniowej z wyjściem 0…10 V DC, przeznaczony do systemów grzewczych, wentylacyjnych i klimatyzacyjnych. Konfigurowany zakres pomiarowy, wbudowana funkcja testowa, kompensacja wpływu samonagrzewania przy 24 V oraz kompaktowa obudowa IP30 do montażu na ścianie sprawiają, że QAA2061 jest uniwersalnym i niezawodnym czujnikiem dla nowoczesnej automatyki budynkowej.
