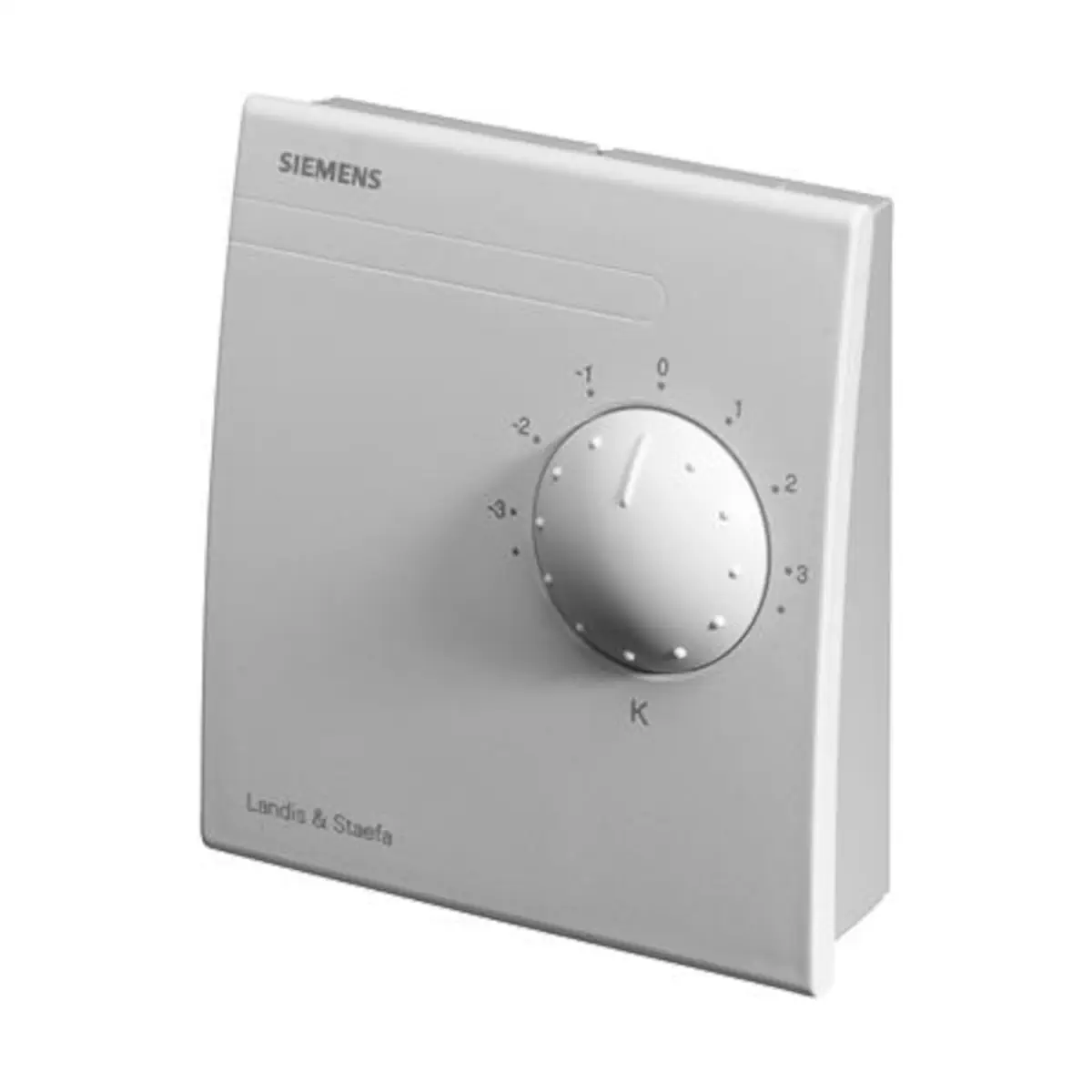

QAA27 Pomieszczeniowy zadajnik temperatury, LG-Ni1000, 0..50 [°C], zakres nastaw ±3 K

QAA27 to pomieszczeniowy czujnik temperatury firmy Siemens z wbudowanym zadajnikiem wartości zadanej o zakresie korekty ±3 K. Przeznaczony jest do pracy w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, w których wymagany jest wysoki poziom komfortu cieplnego. Umożliwia jednoczesny pomiar temperatury w pomieszczeniu oraz lokalną korektę zadanej temperatury przez użytkownika.

Najważniejsze cechy

• Producent: Siemens
• Model: QAA27
• Typ: pomieszczeniowy czujnik temperatury z zadajnikiem wartości zadanej
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne, szczególnie tam, gdzie wymagany jest wysoki komfort
• Główny obszar zastosowania: pomiar i nastawa temperatury w pomieszczeniu
• Zakres zastosowania (temperatura otoczenia): 0...50 °C
• Element pomiarowy: rezystancyjny LG-Ni 1000 (rezystancja ok. 1000 Ω przy 0 °C)
• Stała czasowa czujnika: ok. 7 min (w zależności od prędkości powietrza i pojemności cieplnej ściany)
• Zadajnik wartości zadanej: pokrętło z bezstopniową regulacją
• Zakres nastaw wartości zadanej: ±3 K
• Zakres rezystancji zadajnika: 1000...1175 Ω
• Rezystancja przy wartości zadanej 0 K: ok. 1091 Ω
• Wyprowadzenia elektryczne: zaciski B (sygnał temperatury), R (sygnał wartości zadanej), M (masa pomiarowa)
• Zaciski przyłączeniowe: do przewodów 2 × 1,5 mm² lub 1 × 2,5 mm²
• Stopień ochrony obudowy: IP30 (wg EN 60529)
• Klasa bezpieczeństwa: III (wg EN 60730)
• Warunki pracy: klasa klimatyczna 3K5, temperatura 0...50 °C, wilgotność 0...95% r.h. (bez kondensacji), klasa mechaniczna 3M2
• Warunki transportu: klasa klimatyczna 2K3, temperatura −25...+65 °C, wilgotność <95% r.h., klasa mechaniczna 2M2
• Norma produktu: EN 60730-1 (automatyczne regulatory elektryczne do użytku domowego i podobnego)
• Zgodność: znakowanie EU (CE)
• Materiał obudowy (front): ASA+PC, kolor NCS S 0502-G (biały)
• Materiał obudowy (tył): ASA+PC, kolor NCS 2801-Y43R (szary)
• Podstawa montażowa: PC, kolor NCS 2801-Y43R (szary)
• Oznakowanie materiałów: główne części z tworzywa sztucznego oznaczone zgodnie z ISO/DIS 11469
• Właściwości materiałowe: czujnik (w całości) nie zawiera silikonu
• Masa (z opakowaniem): ok. 0,1 kg

Zastosowanie

Pomieszczeniowy czujnik temperatury QAA27 stosowany jest w:

• instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych,
• układach regulacji temperatury, w których wymagany jest wysoki poziom komfortu cieplnego,
• pomieszczeniach, gdzie potrzebny jest zarówno dokładny pomiar temperatury, jak i możliwość lokalnej korekty wartości zadanej.

Czujnik podłącza się do odpowiedniego wejścia regulatora, który na podstawie sygnału pomiarowego steruje pracą instalacji.

Budowa i zasada działania

Obudowa czujnika QAA27 przeznaczona jest do montażu na ścianie i składa się z dwóch głównych części: obudowy oraz podstawy montażowej, łączonych ze sobą zatrzaskowo. Zaciski przyłączeniowe umieszczone są na podstawie montażowej, natomiast w obudowie znajdują się element pomiarowy temperatury oraz elementy nastawcze i obsługowe.

Czujnik temperatury LG-Ni 1000

• Pomiar temperatury w pomieszczeniu realizowany jest za pomocą elementu LG-Ni 1000, którego rezystancja zmienia się w funkcji temperatury.
• Zmiana rezystancji jest przetwarzana przez regulator na odpowiadającą jej wartość temperatury powietrza w pomieszczeniu.
• Charakterystyka elementu jest nieliniowa, z rezystancją ok. 1000 Ω przy 0 °C i ok. 1200 Ω przy 50 °C (zgodnie z wykresem charakterystyki).
• Stała czasowa czujnika wynosi ok. 7 min i zależy od prędkości przepływu powietrza wokół czujnika oraz pojemności cieplnej ściany, na której jest zamontowany.

Zadajnik wartości zadanej ±3 K

• Na froncie obudowy znajduje się pokrętło do bezstopniowego nastawiania wartości zadanej.
• Zakres możliwej korekty wynosi ±3 K, co pozwala użytkownikowi na podniesienie lub obniżenie wartości zadanej regulatora w zadanym przedziale.
• Wbudowane są dwa mechaniczne ograniczniki:
  • ogranicznik maksymalnej nastawy wartości zadanej,
  • ogranicznik minimalnej nastawy wartości zadanej.
  Pozwalają one na zawężenie dostępnego zakresu regulacji zgodnie z wymaganiami instalacji.
• Sygnał wartości zadanej jest sygnałem rezystancyjnym wyprowadzonym na zacisk R, o zakresie 1000...1175 Ω.
• Przy wartości zadanej 0 K rezystancja na zacisku R wynosi ok. 1091 Ω.

Zaciski i sygnały

• B: sygnał pomiarowy temperatury w pomieszczeniu (element LG-Ni 1000)
• M: masa pomiarowa
• R: sygnał wartości zadanej (zadajnik ±3 K)
• Zaciski przystosowane są do przewodów o przekroju 2 × 1,5 mm² lub 1 × 2,5 mm².

Montaż i instalacja

• Czujnik przeznaczony jest do montażu na ścianie; może być mocowany na dostępnych w handlu puszkach przyłączeniowych.
• Przewody mogą być doprowadzane:
  • od tyłu – kable podtynkowe,
  • z dołu lub z góry – kable natynkowe, prowadzone przez wyłamywane otwory w podstawie.
• Rekomendowana lokalizacja: na wewnętrznej ścianie ogrzewanej lub klimatyzowanej przestrzeni.
• Nie montować czujnika:
  • we wnękach, w regałach, za kotarami,
  • naprzeciw lub w pobliżu źródeł ciepła,
  • w miejscach narażonych na bezpośrednie promieniowanie słoneczne.
• Zakończenie korytka kablowego przy czujniku powinno być uszczelnione, aby uniknąć błędów pomiaru spowodowanych przepływem powietrza przez korytko.
• Należy przestrzegać dopuszczalnych warunków otoczenia (temperatura, wilgotność, klasy klimatyczne i mechaniczne).
• Informacje dotyczące dopuszczalnych długości przewodów i związanych z nimi błędów pomiaru znajdują się w podstawowych danych systemowych odpowiedniego systemu regulacji.
• Szczegółowa instrukcja montażu jest wydrukowana na opakowaniu urządzenia.

Dane techniczne

• Zakres zastosowania (temperatura otoczenia czujnika): 0...50 °C
• Element pomiarowy: LG-Ni 1000
• Stała czasowa: ok. 7 min (w zależności od prędkości powietrza i pojemności cieplnej ściany)
• Zadajnik wartości zadanej: pokrętło, zakres nastaw ±3 K
• Zakres rezystancji zadajnika: 1000...1175 Ω
• Rezystancja przy wartości zadanej 0 K: ok. 1091 Ω
• Zaciski przyłączeniowe: do przewodów 2 × 1,5 mm² lub 1 × 2,5 mm²
• Stopień ochrony obudowy: IP30 (wg EN 60529)
• Klasa bezpieczeństwa: III (wg EN 60730)
• Warunki pracy (EN 60721-3-3):
  • warunki klimatyczne: klasa 3K5
  • temperatura: 0...50 °C
  • wilgotność: 0...95% r.h. (bez kondensacji)
  • warunki mechaniczne: klasa 3M2
• Warunki transportu (EN 60721-3-2):
  • warunki klimatyczne: klasa 2K3
  • temperatura: −25...+65 °C
  • wilgotność: <95% r.h.
  • warunki mechaniczne: klasa 2M2
• Norma produktu: EN 60730-1
• Zgodność EU (CE): deklaracja zgodności dostępna u producenta
• Materiał obudowy – front: ASA+PC, kolor NCS S 0502-G (biały)
• Materiał obudowy – tył: ASA+PC, kolor NCS 2801-Y43R (szary)
• Podstawa montażowa: PC, kolor NCS 2801-Y43R (szary)
• Oznaczenia materiałowe: główne części z tworzywa sztucznego oznaczone zgodnie z ISO/DIS 11469
• Właściwości materiałowe: czujnik nie zawiera silikonu
• Masa (z opakowaniem): ok. 0,1 kg

Podsumowanie

Siemens QAA27 to precyzyjny pomieszczeniowy czujnik temperatury LG-Ni 1000 z wbudowanym zadajnikiem wartości zadanej ±3 K, przeznaczony do pracy w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Ścienny montaż, czytelne pokrętło regulacyjne z mechanicznymi ogranicznikami, wysoka jakość wykonania (IP30, klasa bezpieczeństwa III) oraz zgodność z normą EN 60730-1 sprawiają, że QAA27 jest sprawdzonym rozwiązaniem do pomiaru i lokalnej nastawy temperatury w pomieszczeniach, w których liczy się komfort cieplny i niezawodność działania systemu regulacji.
