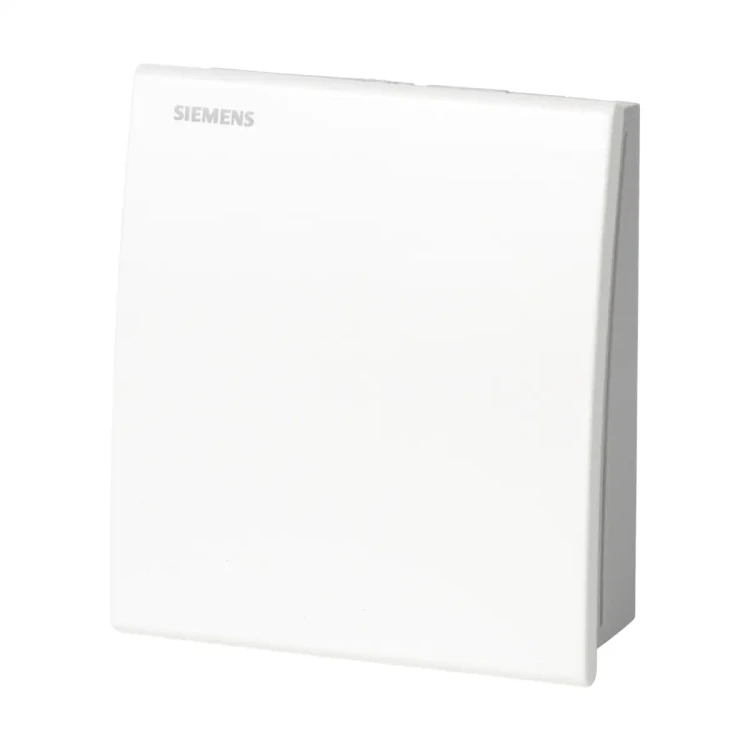

QAA2071 Pomieszczeniowy czujnik temperatury, 4..20 [mA], 0..50 [°C], IP30

QAA2071 to aktywny pomieszczeniowy czujnik temperatury serii Symaro™ firmy Siemens, przeznaczony do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Czujnik montowany jest na ścianie w pomieszczeniu, zasilany napięciem 13,5…35 V DC (SELV / klasa 2) i dostarcza liniowy sygnał wyjściowy 4…20 mA, odpowiadający mierzonej temperaturze w jednym z trzech konfigurowalnych zakresów pomiarowych.

Najważniejsze cechy

• Producent: Siemens
• Seria: Symaro™
• Model: QAA2071
• Typ urządzenia: aktywny pomieszczeniowy czujnik temperatury
• Zastosowanie: pomiar temperatury w pomieszczeniach w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)
• Standardowy zakres pomiarowy: 0…50 °C (nastawa fabryczna, zakres R2)
• Dostępne zakresy pomiarowe: −35…+35 °C (R1), 0…50 °C (R2), −50…+50 °C (R3)
• Napięcie zasilania: 13,5…35 V DC, SELV lub klasa 2 (US)
• Sygnał wyjściowy: 4…20 mA, liniowy (zacisk I1)
• Element pomiarowy: Pt1000
• Stała czasowa: ok. 7 min
• Dokładność pomiaru (przy 24 V DC): ±0,5 K przy 23 °C; ±0,75 K w zakresie −25…+25 °C; ±0,9 K w zakresie −50…+50 °C
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Montaż: na ścianie (również na typowych puszkach podtynkowych)
• Dopuszczalna długość przewodów pomiarowych: do 300 m (w zależności od przekroju)
• Obudowa: dwuczęściowa (obudowa + podstawa), tworzywo ASA+PC
• Kolor frontu: biały, NCS S 0502-G (odpowiednik RAL 9010)
• Kolor podstawy: szary, NCS 2801-Y43R (odpowiednik RAL 7035)
• Masa (z opakowaniem): ok. 0,13 kg

Zastosowanie

Czujnik QAA2071 przeznaczony jest do pomiaru temperatury powietrza w pomieszczeniach ogrzewanych lub klimatyzowanych. Stosuje się go w:

• systemach automatyki budynkowej i BMS,
• instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych,
• aplikacjach wszędzie tam, gdzie wymagany jest standardowy sygnał 4…20 mA z czujnika temperatury pomieszczeniowej.

Może współpracować ze wszystkimi regulatorami i systemami, które akceptują sygnał prądowy 4…20 mA.

Funkcje i działanie

QAA2071 mierzy temperaturę za pomocą elementu pomiarowego Pt1000, którego rezystancja zmienia się wraz z temperaturą. Elektronika czujnika przetwarza tę zmianę na aktywny sygnał wyjściowy 4…20 mA, liniowo odpowiadający aktualnej temperaturze w wybranym zakresie pomiarowym.

Elementy nastawcze i zakres pomiarowy

• Po zdjęciu obudowy dostępny jest 6‑pinowy element nastawczy ze zworą.
• Zwora służy do wyboru aktywnego zakresu pomiarowego:
  • R1 (górne położenie zwory): −35…+35 °C
  • R2 (środkowe położenie, nastawa fabryczna): 0…50 °C
  • R3 (dolne położenie): −50…+50 °C
• Ustawienie zwory w położeniu pionowym aktywuje funkcję testowania, w której sygnał wyjściowy przyjmuje z góry określone wartości zgodnie z tabelą „Funkcja testowania” w dokumentacji technicznej.

Funkcja testowania i zachowanie przy awarii

• Funkcja testowania umożliwia szybkie sprawdzenie toru sygnałowego – czujnik generuje zdefiniowane wartości prądu 4…20 mA niezależnie od rzeczywistej temperatury.
• W przypadku awarii po około 60 s sygnał wyjściowy przyjmuje wartość 4 mA.

Kompensacja wpływu samonagrzewania

• Jako czujnik z aktywnym wyjściem, QAA2071 wydziela niewielką moc zależną od napięcia zasilania, co może wpływać na pomiar.
• Wpływ ten jest skompensowany w temperaturze otoczenia przy zasilaniu 24 V DC.
• Inne napięcia zasilające w dozwolonym zakresie 13,5…35 V DC mogą powodować częściową lub nadmierną kompensację, co należy uwzględnić w wymagających aplikacjach.

Budowa i montaż

QAA2071 jest czujnikiem do montażu na ścianie, przystosowanym również do montażu na typowych puszkach podłączeniowych dostępnych na rynku.

• Dwuczęściowa konstrukcja: obudowa frontowa z płytką drukowaną oraz podstawa z listwą zaciskową.
• Elementy są połączone zatrzaskowo – umożliwia to szybki montaż i demontaż.
• Wprowadzenie przewodów:
  • od spodu – przy instalacji podtynkowej,
  • od góry lub od dołu – przy instalacji natynkowej, poprzez wyłamywane otwory przepustowe.

Lokalizacja czujnika

• Montaż na wewnętrznej ścianie ogrzewanego lub klimatyzowanego pomieszczenia.
• Nie montować:
  • w niszach, za zasłonami lub w regałach,
  • nad lub w pobliżu źródeł ciepła,
  • w miejscach narażonych na bezpośrednie promieniowanie słoneczne.
• Końcówka korytka kablowego przy czujniku powinna być uszczelniona, aby wyeliminować błędy pomiaru spowodowane przepływem powietrza przez korytko.
• Po zainstalowaniu czujnika dokładność w danej aplikacji stabilizuje się po około 1 godzinie pracy.

Podłączenie elektryczne i okablowanie

• Zasilanie: 13,5…35 V DC (SELV lub klasa 2, US).
• Zaciski:
  • G1: napięcie zasilania 13,5…35 V DC
  • I1: sygnał wyjściowy 4…20 mA (zakres fabryczny R2 = 0…50 °C)
• Zewnętrzne zabezpieczenie linii zasilającej (EU):
  • bezpiecznik zwłoczny maks. 10 A lub
  • wyłącznik nadprądowy maks. 13 A, charakterystyka B, C lub D wg EN 60898 lub
  • zasilacz z ograniczeniem prądu do maks. 10 A.
• Dopuszczalna długość przewodów:
  • kabel miedziany Ø 0,6 mm: do 50 m,
  • kabel miedziany 1,0 mm²: do 150 m,
  • kabel miedziany 1,5 mm²: do 300 m.
• Zaleca się stosowanie skrętki zarówno po stronie wtórnej zasilania, jak i dla linii sygnałowych, oraz unikanie długich równoległych odcinków kabli prowadzonych blisko siebie ze względu na zakłócenia.
• Zaciski dostosowane do przewodów: 1 × 2,5 mm² lub 2 × 1,5 mm².
• Przed załączeniem zasilania należy sprawdzić poprawność okablowania oraz – w razie potrzeby – ustawić wymagany zakres pomiarowy.

Dane techniczne

• Model: QAA2071
• Zakres pomiarowy:
  • fabrycznie: 0…50 °C (R2),
  • opcjonalnie: −35…+35 °C (R1) lub −50…+50 °C (R3).
• Element pomiarowy: Pt1000
• Stała czasowa: ok. 7 min
• Napięcie zasilające: 13,5…35 V DC (SELV lub klasa 2, US)
• Pobór mocy: ≤ 0,7 W
• Sygnał wyjściowy: 4…20 mA, liniowy, dla zakresów 0…50 °C, −35…+35 °C lub −50…+50 °C
• Obciążenie wyjścia: zgodnie z wykresem obciążenia dla zacisku I1 (zależne od napięcia zasilającego)
• Dokładność pomiaru (przy 24 V DC):
  • ±0,5 K w temperaturze 23 °C,
  • ±0,75 K w zakresie −25…+25 °C,
  • ±0,9 K w zakresie −50…+50 °C.
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Warunki pracy (obudowa z elektroniką):
  • temperatura: −15…+50 °C,
  • wilgotność: 0…95% r.h. (bez kondensacji),
  • klimatyczne: klasa 3K5 wg IEC 60721-3-3,
  • mechaniczne: klasa 3M2 wg IEC 60721-3-3.
• Warunki transportu:
  • temperatura: −25…+70 °C,
  • wilgotność: <95% r.h.,
  • klimatyczne: klasa 2K3 wg IEC 60721-3-2,
  • mechaniczne: klasa 2M2 wg IEC 60721-3-2.
• Materiały obudowy:
  • część frontowa: ASA+PC, kolor NCS S 0502-G (odpowiednik RAL 9010),
  • część dolna i podstawa: ASA+PC / PC, kolor NCS 2801‑Y43R (odpowiednik RAL 7035).
• Wymiary obudowy: 90 × 100 × 36 mm (szer. × wys. × gł.)
• Masa (z opakowaniem): ok. 0,13 kg (czujnik bez wyświetlacza)
• Zgodność i normy:
  • standard wyrobu: EN 60730-1 (automatyczne regulatory elektryczne do użytku domowego i podobnego),
  • zgodność elektromagnetyczna: do stosowania w środowisku mieszkalnym, handlowym, lekko uprzemysłowionym i przemysłowym,
  • oznaczenie EU (CE), zgodność RCM, certyfikacja UL wg UL 873.
• Aspekty środowiskowe:
  • czujnik (w całości) nie zawiera silikonu,
  • deklaracja środowiskowa produktu zawiera informacje o zgodności z RoHS, zastosowanych materiałach, opakowaniu i utylizacji.

Podsumowanie

Siemens QAA2071 to precyzyjny, aktywny czujnik temperatury pomieszczeniowej z wyjściem 4…20 mA, przeznaczony do profesjonalnych zastosowań w systemach HVAC. Konfigurowalne zakresy pomiarowe, kompensacja wpływu samonagrzewania przy 24 V DC, szeroki zakres warunków pracy, łatwy montaż na ścianie oraz wysoka zgodność z normami i wymaganiami środowiskowymi czynią z niego nowoczesne i niezawodne rozwiązanie do precyzyjnego pomiaru temperatury w budynkach.
