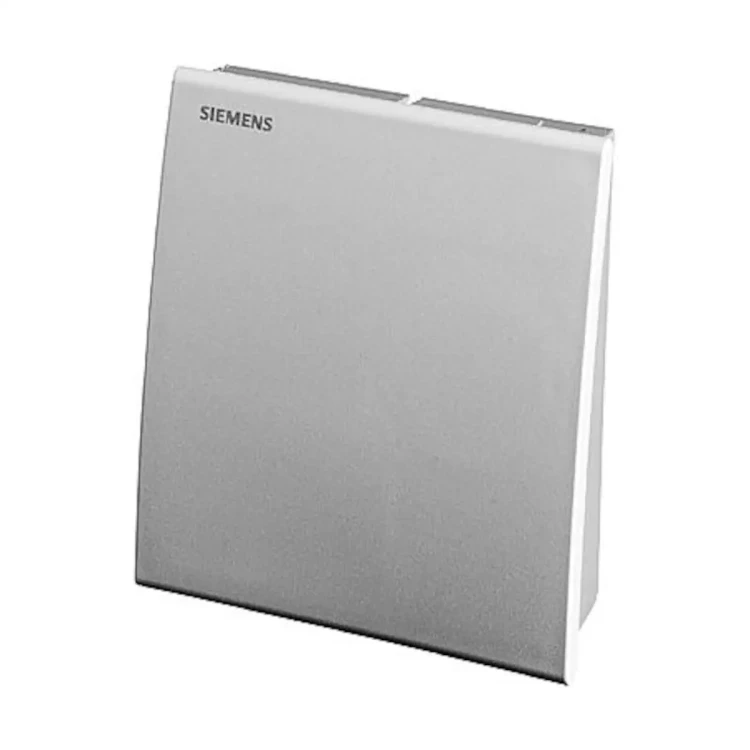

QAA24 Pomieszczeniowy czujnik temperatury, LG-Ni1000, 0..50 [°C], IP30

QAA24 to ścienny pomieszczeniowy czujnik temperatury firmy Siemens, przeznaczony do pomiaru temperatury w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC), tam gdzie wymagany jest wysoki poziom komfortu. Wykorzystuje element pomiarowy LG‑Ni 1000, którego rezystancja zmienia się w funkcji temperatury, a sygnał pomiarowy przekazywany jest bezpośrednio na odpowiednie wejście regulatora. Model QAA24 nie posiada zadajnika wartości zadanej – służy wyłącznie do dokładnego pomiaru temperatury pomieszczenia.

Najważniejsze cechy

• Producent: Siemens
• Model: QAA24
• Typ urządzenia: pomieszczeniowy czujnik temperatury bez zadajnika wartości zadanej
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC)
• Główny obszar zastosowania: pomiar temperatury w pomieszczeniu
• Zakres zastosowania (temperatura otoczenia – pomiar): 0…50 °C
• Element pomiarowy: LG‑Ni 1000 (czujnik rezystancyjny)
• Stała czasowa: ok. 7 min (w zależności od prędkości powietrza i pojemności termicznej ściany)
• Montaż: naścienny, z możliwością mocowania na standardowych puszkach przyłączeniowych
• Wprowadzanie przewodów: od tyłu (podtynkowo) lub z góry / z dołu przez wyłamywane otwory
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730
• Warunki pracy: 0…50 °C; 0…95 % r.h. (bez kondensacji), klasa klimatyczna 3K5, klasa mechaniczna 3M2
• Warunki transportu: –25…+65 °C; wilgotność <95 % r.h., klasa klimatyczna 2K3, klasa mechaniczna 2M2
• Zaciski podłączeniowe: do przewodów 2 × 1,5 mm² lub 1 × 2,5 mm²
• Norma wyrobu: EN 60730‑1 (automatyczne regulatory elektryczne do użytku domowego i podobnego)
• Zgodność EU (CE): dokument 8000073890
• Materiał obudowy – front: ASA+PC, kolor NCS S 0502‑G (biały)
• Materiał obudowy – część tylna: ASA+PC, kolor NCS 2801‑Y43R (szary)
• Podstawa montażowa: PC, kolor NCS 2801‑Y43R (szary)
• Właściwości materiałowe: główne części z tworzywa oznaczone zgodnie z ISO / DIS 11469, czujnik nie zawiera silikonu
• Masa (z opakowaniem): ok. 0,1 kg

Zastosowanie

Czujnik QAA24 przeznaczony jest do stosowania w:

• instalacjach grzewczych,
• instalacjach wentylacyjnych,
• instalacjach klimatyzacyjnych,

szczególnie w obiektach, w których wymagany jest wysoki komfort cieplny. Główną funkcją urządzenia jest pomiar temperatury w pomieszczeniu i przekazywanie jej do regulatora (sterownika) poprzez odpowiednie wejście pomiarowe.

Funkcje i działanie

W czujniku QAA24 zastosowano element pomiarowy LG‑Ni 1000, którego rezystancja zmienia się wraz ze zmianą temperatury otoczenia. Zależność rezystancji od temperatury określona jest charakterystyką LG‑Ni 1000 przedstawioną przez producenta.

• Pomiar temperatury: czujnik rejestruje temperaturę powietrza w pomieszczeniu i generuje odpowiedni sygnał rezystancyjny.
• Współpraca z regulatorem: wyjście czujnika podłącza się do wejścia wartości pomiarowej regulatora; przetwarzanie sygnału odbywa się w regulatorze.
• Stała czasowa ok. 7 min: odpowiedź czujnika zależy od prędkości przepływu powietrza w pomieszczeniu oraz od pojemności cieplnej ściany, na której jest zamontowany.
• Brak elementów nastawczych: model QAA24 nie jest wyposażony w pokrętło ani inne elementy obsługowe na obudowie – zapewnia wyłącznie pomiar temperatury.

Budowa i montaż

Czujnik QAA24 składa się z dwóch głównych części: obudowy oraz podstawy montażowej. Element pomiarowy znajduje się w obudowie, natomiast zaciski przyłączeniowe umieszczono na podstawie. Obie części są łączone zatrzaskowo i mogą być łatwo rozdzielane podczas montażu.

• Montaż na ścianie: urządzenie jest przeznaczone do montażu na ścianie ogrzewanej lub klimatyzowanej przestrzeni.
• Możliwość montażu na puszce: obudowa może być mocowana na stosowanych powszechnie puszkach przyłączeniowych.
• Prowadzenie przewodów: kable mogą być doprowadzane od tyłu (instalacja podtynkowa) lub z góry / z dołu przez wyłamywane otwory (instalacja natynkowa).
• Lokalizacja w pomieszczeniu: czujnika nie należy montować we wnękach, w regałach, za zasłonami ani naprzeciwko lub w pobliżu źródeł ciepła; nie powinien być narażony na bezpośrednie promieniowanie słoneczne.
• Uszczelnienie korytka kablowego: zakończenie korytka przy czujniku należy uszczelnić, aby uniknąć błędów pomiaru spowodowanych przepływem powietrza przez korytko.
• Warunki otoczenia: należy przestrzegać dopuszczalnych warunków środowiskowych podanych przez producenta.
• Instrukcja montażu: podstawowe wskazówki montażowe są wydrukowane na opakowaniu urządzenia.

Podłączenie elektryczne

Czujnik QAA24 podłącza się do odpowiedniego wejścia wartości pomiarowej regulatora. Sygnał temperaturowy realizowany jest jako zmiana rezystancji elementu LG‑Ni 1000 pomiędzy zaciskami.

• Zaciski: dwa zaciski pomiarowe:
  • B – sygnał pomiarowy temperatury w pomieszczeniu,
  • M – masa pomiarowa.
• Przekrój przewodów: 2 × 1,5 mm² lub 1 × 2,5 mm².
• Długości przewodów i błędy pomiarowe: zgodnie z dokumentacją systemu regulacji („Podstawowe dane systemowe” odpowiedniego systemu, np. UNIGYR® / VISONIK®).

Dane techniczne

• Zakres zastosowania (pomiar / praca): 0…50 °C
• Element pomiarowy: LG‑Ni 1000
• Stała czasowa: 7 min (w zależności od prędkości powietrza i pojemności termicznej ściany)
• Zaciski podłączeniowe: dla przewodów 2 × 1,5 mm² lub 1 × 2,5 mm²
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730
• Warunki pracy (EN 60721‑3‑3):
  • klasa klimatyczna: 3K5
  • temperatura: 0…50 °C
  • wilgotność: 0…95 % r.h. (bez kondensacji)
  • klasa mechaniczna: 3M2
• Warunki transportu (EN 60721‑3‑2):
  • klasa klimatyczna: 2K3
  • temperatura: –25…+65 °C
  • wilgotność: <95 % r.h.
  • klasa mechaniczna: 2M2
• Norma wyrobu: EN 60730‑1
• Zgodność EU (CE): 8000073890
• Materiał frontu obudowy: ASA+PC, kolor NCS S 0502‑G (biały)
• Materiał tylnej części obudowy: ASA+PC, kolor NCS 2801‑Y43R (szary)
• Podstawa: PC, kolor NCS 2801‑Y43R (szary)
• Czujnik: wykonany bez użycia silikonu
• Masa całkowita (z opakowaniem): ok. 0,1 kg

Wymiary

• Szerokość frontu: ok. 90 mm
• Wysokość frontu: ok. 100 mm
• Rozstaw otworów montażowych (QAA24): 56 mm
• Wymiary: zgodnie z rysunkiem producenta (jednostki w mm)

Podsumowanie

Siemens QAA24 to naścienny pomieszczeniowy czujnik temperatury z elementem LG‑Ni 1000, przeznaczony do pracy w zakresie 0…50 °C w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Prosta, dwuzaciskowa struktura (B, M), możliwość montażu na typowych puszkach przyłączeniowych, stopień ochrony IP30, szeroki dopuszczalny zakres wilgotności oraz zgodność z EN 60730‑1 i wymaganiami CE sprawiają, że jest to solidny czujnik do pomiaru temperatury pomieszczeń w systemach automatyki budynkowej.

Pliki do pobrania:
QAA24 Karta katalogowa
