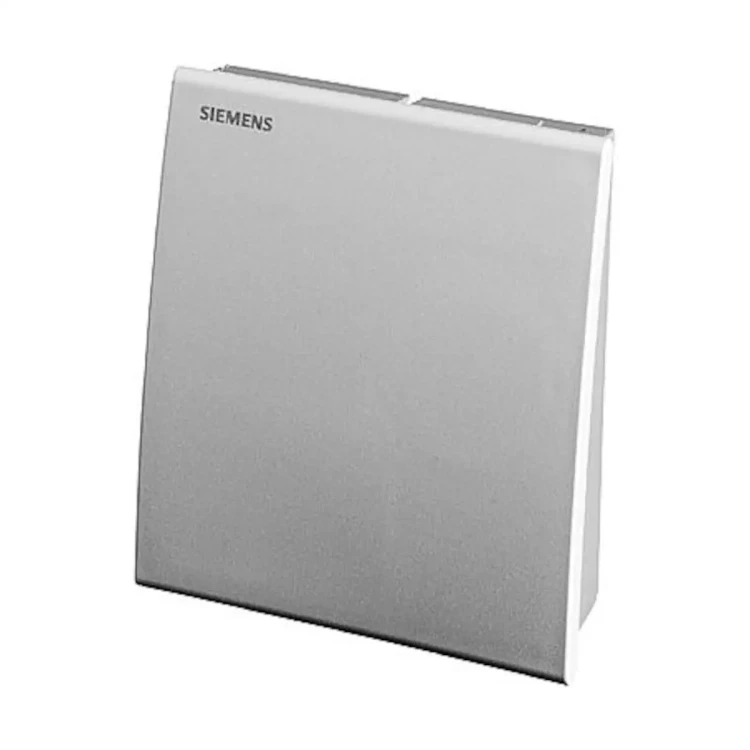

QAA2030 Pomieszczeniowy czujnik temperatury, NTC10k, 0..50 [°C], IP30

QAA2030 to pomieszczeniowy, pasywny czujnik temperatury firmy Siemens z elementem pomiarowym NTC 10k, przeznaczony do pomiaru temperatury powietrza w pomieszczeniach w zakresie 0…50 °C przy wilgotności otoczenia <85 % r.h.. Czujnik jest montowany na ścianie i współpracuje z regulatorami oraz systemami automatyki, które akceptują pasywny sygnał rezystancyjny.

Najważniejsze cechy

• Producent: Siemens
• Model: QAA2030
• Typ: pomieszczeniowy, pasywny czujnik temperatury
• Element pomiarowy: NTC 10k
• Zakres zastosowania (pomiar / praca): 0…50 °C
• Warunki pracy: wilgotność otoczenia <85 % r.h., warunki klimatyczne klasa 3K5 wg IEC 60721-3-3
• Rodzaj sygnału: pasywny, rezystancyjny (NTC)
• Stała czasowa: ok. 7 min
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Montaż: na ścianie, możliwość montażu na standardowych puszkach przyłączeniowych
• Wprowadzenie przewodów: od tyłu (podtynkowo) lub z góry / z dołu (natynkowo) przez wyłamywane otwory
• Połączenie elektryczne: zaciski śrubowe dla 2 × 1,5 mm² lub 1 × 2,5 mm²; przewody podłączeniowe zamienialne
• Materiał obudowy: ASA+PC (przód biały NCS S 0502-G, tył szary NCS 2801-Y43R)
• Podstawa montażowa: PC, kolor szary NCS 2801-Y43R
• Czujnik nie zawiera silikonu
• Wymiary obudowy: ok. 100 × 90 × 32 mm (szer. × wys. × gł.)
• Rozstaw otworów montażowych: 56 × 60 mm
• Masa (z opakowaniem): ok. 0,1 kg

Zastosowanie

Czujnik temperatury QAA2030 przeznaczony jest do stosowania w instalacjach ogrzewania, wentylacji i klimatyzacji, do pomiaru temperatury w pomieszczeniu. Umożliwia przekazywanie sygnału pomiarowego do regulatorów oraz innych urządzeń, które mogą współpracować z pasywnym sygnałem wyjściowym czujnika.

Działanie

• Pomiar odbywa się za pomocą elementu NTC 10k, którego rezystancja zmienia się w funkcji temperatury powietrza w pomieszczeniu.
• Zmiana rezystancji jest przekształcana na sygnał pomiarowy, który podłączany jest bezpośrednio do odpowiedniego regulatora lub systemu automatyki.
• Charakterystyka rezystancja–temperatura oraz wykres dokładności (∆ϑ w [K]) dla elementu NTC 10k są określone w dokumentacji producenta.

Budowa i montaż

• Urządzenie jest przeznaczone do montażu na ścianie.
• Może być mocowane na dostępnych w handlu puszkach przyłączeniowych.
• Przewody mogą być doprowadzane:
  • od tyłu – dla kabli podtynkowych,
  • z góry lub z dołu – dla kabli natynkowych, przez wyłamywane otwory.
• Czujnik składa się z dwóch głównych części: obudowy i podstawy montażowej, połączonych ze sobą zatrzaskowo; możliwe jest ich rozłączanie w celu montażu i podłączenia przewodów.
• Na podstawie montażowej znajdują się zaciski podłączeniowe.

Wskazówki montażowe

• Zalecana lokalizacja: na wewnętrznej ścianie ogrzewanej lub klimatyzowanej przestrzeni.
• Czujnika nie należy umieszczać:
  • we wnękach,
  • w regałach,
  • za kotarami,
  • naprzeciw lub w pobliżu źródeł ciepła.
• Czujnik nie może być narażony na działanie bezpośredniego promieniowania słonecznego.
• Zakończenie korytka kablowego przy czujniku powinno być uszczelnione, aby uniknąć błędów pomiaru spowodowanych przepływem powietrza przez korytko.
• Należy przestrzegać dopuszczalnych warunków otoczenia podanych w danych technicznych.
• Instrukcja montażu jest wydrukowana na opakowaniu urządzenia.

Połączenie elektryczne

• Podłączenie za pomocą zacisków śrubowych:
  • do 2 × 1,5 mm² lub 1 × 2,5 mm² przewodu.
• Dopuszczalne długości przewodów zależą od typu regulatora, z którym czujnik jest stosowany (określone w dokumentacji danego regulatora).
• Schemat wewnętrzny jest jednakowy dla wszystkich wersji opisanych w tej serii, a przewody podłączeniowe są zamienialne (brak polaryzacji).
• Rodzaj pomiaru i sygnału wyjściowego: pasywny.

Dane techniczne QAA2030

• Element pomiarowy: NTC 10k
• Zakres zastosowania (pomiar / praca): 0…50 °C
• Stała czasowa: ok. 7 min
• Dokładność pomiaru: zgodnie z wykresem dokładności w dokumentacji (∆ϑ w [K] jako funkcja temperatury)
• Rodzaj pomiaru / sygnał wyjściowy: pasywny, rezystancyjny
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Warunki pracy (otoczenie): klasa 3K5 wg IEC 60721-3-3, 0…50 °C, wilgotność <85 % r.h.
• Warunki transportu: klasa 2K3 wg IEC 60721-3-2, −25…+65 °C, wilgotność <95 % r.h.
• Warunki mechaniczne (transport): klasa 2M2
• Standard wyrobu: EN 60730-1 (automatyczne regulatory elektryczne do użytku domowego i podobnego)
• Zgodność EU (CE): oznakowanie zgodne z deklaracją producenta
• Certyfikacja UL: UL 873 (szczegóły w bazie UL)
• Zgodność środowiskowa: produkt objęty deklaracją środowiskową zawierającą m.in. informacje o zgodności z RoHS
• Materiał obudowy (front): ASA+PC, NCS S 0502-G (biały)
• Materiał obudowy (tył): ASA+PC, NCS 2801-Y43R (szary)
• Podstawa montażowa: PC, NCS 2801-Y43R (szary)
• Opakowanie: karton
• Czujnik (w całości) nie zawiera silikonu
• Masa (z opakowaniem): ok. 0,1 kg

Utylizacja i środowisko

• Urządzenie musi być złomowane jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą Europejską 2012/19/EU i nie może być utylizowane wraz z odpadami komunalnymi.
• Należy stosować odpowiednie kanały utylizacji oraz przestrzegać wszystkich obowiązujących przepisów w tym zakresie.

Podsumowanie

Siemens QAA2030 to solidny, pomieszczeniowy czujnik temperatury z elementem NTC 10k, przeznaczony do pracy w zakresie 0…50 °C w typowych instalacjach ogrzewania, wentylacji i klimatyzacji. Pasywny sygnał rezystancyjny, przemyślana obudowa ścienna z możliwością montażu na puszkach przyłączeniowych, stopień ochrony IP30 oraz zgodność z wymaganymi normami (EN 60730-1, CE, UL) sprawiają, że QAA2030 jest odpowiednim wyborem do precyzyjnego pomiaru temperatury w pomieszczeniach.
