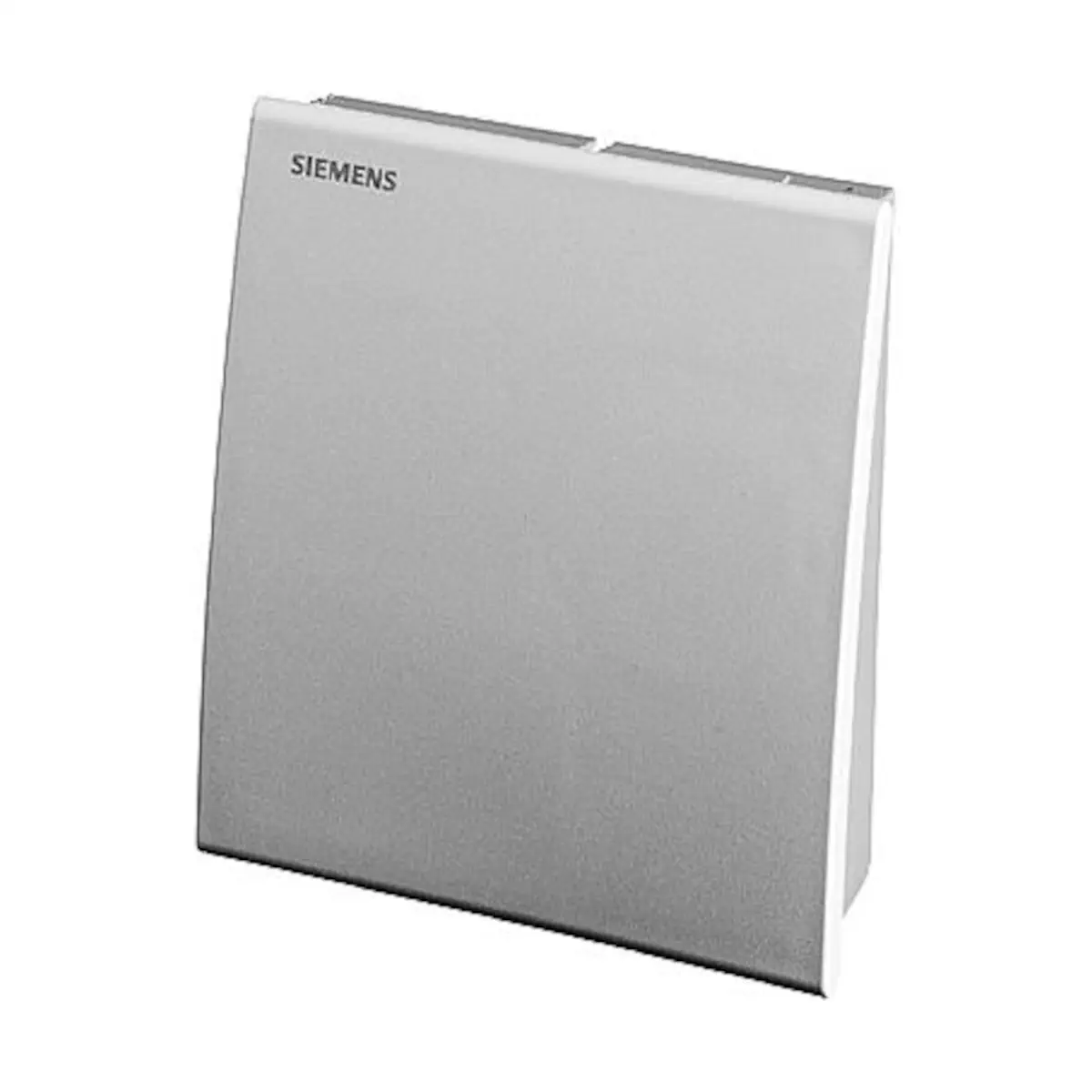

QAA2010 Pomieszczeniowy czujnik temperatury, Pt100, 0..50 [°C], IP30

QAA2010 to pasywny pomieszczeniowy czujnik temperatury firmy Siemens z elementem pomiarowym Pt 100 (klasa B), przeznaczony do montażu na ścianie w instalacjach ogrzewania, wentylacji i klimatyzacji. Zapewnia pomiar temperatury w zakresie 0…50 °C przy wilgotności otoczenia <85 % r.h., z czasem odpowiedzi (stałą czasową) około 7 minut.

Najważniejsze cechy

• Producent: Siemens
• Model: QAA2010
• Typ urządzenia: pomieszczeniowy czujnik temperatury do montażu na ścianie
• Rodzaj czujnika: pasywny, rezystancyjny
• Element pomiarowy: Pt 100, klasa B
• Zakres temperatury pracy / pomiaru: 0…50 °C
• Zakres wilgotności (praca): <85 % r.h. (warunki klimatyczne klasa 3K5 wg IEC 60721-3-3)
• Stała czasowa: ok. 7 min
• Sygnał wyjściowy: pasywny sygnał rezystancyjny czujnika Pt 100
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Obudowa: tworzywo ASA+PC, przednia część w kolorze białym (NCS S 0502-G), tylna część w kolorze szarym (NCS 2801-Y43R)
• Podstawa montażowa: PC, kolor szary (NCS 2801-Y43R)
• Wymiary (szer. x wys. x gł.): ok. 90 x 100 x 32 mm
• Połączenie elektryczne: zaciski śrubowe dla 2 × 1,5 mm² lub 1 × 2,5 mm²
• Montaż: na ścianie, z możliwością montażu na standardowych puszkach przyłączeniowych
• Masa (z opakowaniem): ok. 0,1 kg
• Zgodność z normami: EN 60730-1, UL 873
• Zgodność EU (CE): deklaracja 8000073890
• Aspekty środowiskowe: deklaracja środowiskowa produktu CE1E1701 (m.in. zgodność z RoHS, opis materiałów, opakowania i utylizacji)
• Konstrukcja bez silikonu: czujnik w całości nie zawiera silikonu

Zastosowanie

Czujnik QAA2010 stosowany jest w instalacjach ogrzewania, wentylacji i klimatyzacji do pomiaru temperatury powietrza w pomieszczeniach. Może współpracować ze wszystkimi systemami i regulatorami, które akceptują pasywny sygnał wyjściowy czujnika Pt 100.

Działanie

• Czujnik mierzy temperaturę za pomocą elementu pomiarowego Pt 100, którego rezystancja zmienia się w funkcji temperatury.
• Sygnał pomiarowy (rezystancja czujnika) jest doprowadzany do odpowiedniego regulatora temperatury lub systemu automatyki.
• Charakterystyka i dokładność pomiaru odpowiada klasie B elementu Pt 100 i przedstawiona jest na wykresie charakterystyki w dokumentacji technicznej czujnika.

Budowa

• Czujnik jest przeznaczony do montażu na ścianie.
• Możliwy montaż na powszechnie dostępnych w handlu puszkach przyłączeniowych.
• Przewody mogą być doprowadzane:
  • od tyłu – przy prowadzeniu kabli podtynkowych,
  • z góry lub z dołu – przy prowadzeniu kabli natynkowych, poprzez wyłamywane otwory w obudowie.
• Urządzenie składa się z dwóch głównych części:
  • obudowy,
  • podstawy montażowej z zaciskami przyłączeniowymi.
• Obudowa i podstawa montażowa są łączone zatrzaskowo i mogą być w razie potrzeby rozłączane.

Podłączenie elektryczne

• Połączenie za pomocą zacisków śrubowych na podstawie montażowej:
  • dla przewodów 2 × 1,5 mm² lub 1 × 2,5 mm².
• Wewnętrzny schemat połączeń jest taki sam dla wszystkich typów z tej serii, a w przypadku QAA2010 obejmuje dwupunktowe podłączenie elementu Pt 100.
• Przewody podłączeniowe są zamienialne – biegunowość nie ma znaczenia dla działania czujnika.
• Dopuszczalne długości przewodów zależą od rodzaju i wymagań regulatora, z którym współpracuje czujnik (należy je sprawdzić w dokumentacji danego regulatora).

Wskazówki montażowe

• Czujnik należy montować na wewnętrznej ścianie ogrzewanego lub klimatyzowanego pomieszczenia.
• Nie umieszczać czujnika:
  • we wnękach, w regałach,
  • za kotarami,
  • naprzeciwko lub w pobliżu źródeł ciepła.
• Czujnik nie powinien być narażony na bezpośrednie promieniowanie słoneczne.
• Zakończenie korytka kablowego przy czujniku należy uszczelnić, aby uniknąć błędów pomiaru spowodowanych przepływem powietrza przez korytko.
• Należy przestrzegać dopuszczalnych warunków otoczenia podanych w danych technicznych.
• Szczegółowa instrukcja montażu jest wydrukowana na opakowaniu czujnika.

Dane techniczne

• Model: QAA2010
• Zakres zastosowania (temperatura / wilgotność): 0…50 °C, <85 % r.h.
• Element pomiarowy: Pt 100 (klasa B)
• Stała czasowa: ok. 7 min
• Rodzaj pomiaru i sygnału wyjściowego: pasywny, rezystancyjny
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Zaciski przyłączeniowe: śrubowe, do przewodów 2 × 1,5 mm² lub 1 × 2,5 mm²
• Warunki pracy (otoczenie):
  • warunki klimatyczne: klasa 3K5 wg IEC 60721-3-3,
  • temperatura: 0…50 °C,
  • wilgotność: <85 % r.h.
• Warunki transportu:
  • warunki klimatyczne: klasa 2K3 wg IEC 60721-3-2,
  • temperatura: −25…+65 °C,
  • wilgotność: <95 % r.h.,
  • warunki mechaniczne: klasa 2M2.
• Standard wyrobu: EN 60730-1 (automatyczne regulatory elektryczne do użytku domowego i podobnego)
• Certyfikacja UL: UL 873
• Materiały i kolory:
  • przednia część obudowy: ASA+PC, kolor NCS S 0502-G (biały),
  • tylna część obudowy: ASA+PC, kolor NCS 2801-Y43R (szary),
  • podstawa montażowa: PC, kolor NCS 2801-Y43R (szary),
  • opakowanie: karton.
• Konstrukcja wolna od silikonu: czujnik (w całości) nie zawiera silikonu
• Wymiary zewnętrzne: ok. 90 × 100 × 32 mm (szer. × wys. × gł.)
• Masa (z opakowaniem): ok. 0,1 kg

Utylizacja

• Urządzenie należy traktować jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą Europejską 2012/19/EU.
• Czujnik nie może być utylizowany wraz z odpadami komunalnymi.
• Należy przekazać go do odpowiednich punktów zbiórki i stosować się do obowiązujących przepisów lokalnych.

Podsumowanie

Siemens QAA2010 to solidny, pasywny pomieszczeniowy czujnik temperatury Pt 100 do zastosowań w instalacjach HVAC w zakresie 0…50 °C. Prosta, dwupunktowa struktura połączeń, możliwość montażu na standardowych puszkach przyłączeniowych, obudowa IP30 oraz przemyślane wskazówki montażowe zapewniają wiarygodny pomiar temperatury w typowych pomieszczeniach ogrzewanych i klimatyzowanych, a zgodność z obowiązującymi normami i wymogami środowiskowymi ułatwia jego zastosowanie w nowoczesnych systemach automatyki budynkowej.
