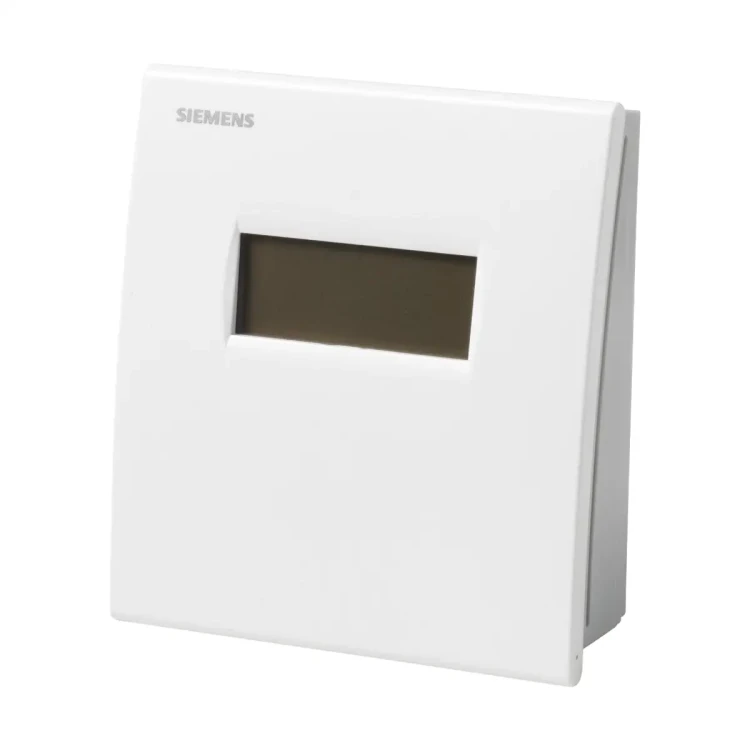

QAA2061D Pomieszczeniowy czujnik temperatury, 0..10 [V], 0..50 [°C], IP30, z wyświetlaczem

QAA2061D to aktywny pomieszczeniowy czujnik temperatury z serii Symaro™, wyposażony w wyświetlacz LCD oraz liniowe wyjście 0…10 V DC. Przeznaczony jest do pomiaru temperatury w pomieszczeniach w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, zasilanych napięciem 24 V AC ±20% lub 13,5…35 V DC (SELV / klasa 2). Czujnik umożliwia wybór jednego z trzech zakresów pomiarowych w przedziale od −50 do +50 °C, a mierzona wartość wyświetlana jest na LCD w °C lub °F.

Najważniejsze cechy

• Producent: Siemens
• Seria: Symaro™
• Model: QAA2061D
• Typ urządzenia: aktywny pomieszczeniowy czujnik temperatury z wyświetlaczem LCD
• Zastosowanie: pomiar temperatury w pomieszczeniach w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych
• Napięcie zasilające: 24 V AC ±20%, 50/60 Hz lub 13,5…35 V DC (SELV / klasa 2, US)
• Sygnał wyjściowy: 0…10 V DC, liniowy, maks. obciążenie ±1 mA (zacisk U1)
• Zakresy pomiarowe (konfigurowalne: −35…+35 °C, 0…50 °C (nastawa fabryczna), −50…+50 °C
• Element pomiarowy: Pt1000
• Wyświetlacz: LCD z prezentacją zmierzonej temperatury w °C lub °F (wybór zworą)
• Dokładność przy 24 V AC/DC: ±0,5 K przy 23 °C; ±0,75 K w −25…+25 °C; ±0,9 K w −50…+50 °C
• Stała czasowa: ok. 7 minut
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Materiał obudowy: ASA+PC (front i część dolna), podstawa PC
• Kolor obudowy: front biały NCS S 0502-G (odpowiada RAL 9010), część dolna i podstawa szare NCS 2801-Y43R (odpowiada RAL 7035)
• Montaż: na ścianie lub na standardowej puszce podtynkowej, z przepustami kablowymi wyłamywanymi od dołu / góry
• Wymiary obudowy: ok. 100 × 90 × 36 mm (wys. × szer. × gł.)
• Masa (z opakowaniem): ok. 0,15 kg

Zastosowanie

Czujnik QAA2061D stosowany jest w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych do precyzyjnego pomiaru temperatury powietrza w pomieszczeniu. Dzięki aktywnemu wyjściu 0…10 V DC może współpracować ze wszystkimi regulatorami, sterownikami i systemami automatyki, które akceptują ten standard sygnału analogowego.

Funkcje i działanie

Pomiar temperatury i sygnał wyjściowy

• Czujnik mierzy temperaturę za pomocą elementu pomiarowego Pt1000, którego rezystancja zmienia się wraz z temperaturą.
• Elektronika przetwarza zmianę rezystancji na aktywny sygnał wyjściowy 0…10 V DC, proporcjonalny do wybranego zakresu pomiarowego.
• Sygnał wyjściowy jest liniowy w całym ustawionym zakresie temperatury (R1, R2 lub R3).

Elementy nastawcze i zakresy pomiarowe

• Po zdjęciu obudowy dostępny jest 6-pinowy element nastawczy ze zworą, służący do:
  • wyboru aktywnego zakresu pomiarowego temperatury:
    • R1: −35…+35 °C
    • R2: 0…50 °C (nastawa fabryczna)
    • R3: −50…+50 °C
  • włączenia funkcji testowania – zwora w położeniu pionowym (sygnał wyjściowy przyjmuje zdefiniowane wartości testowe zgodnie z tabelą funkcji testowej).
• Wersja z wyświetlaczem LCD, czyli QAA2061D, posiada dodatkowy 4-pinowy element nastawczy ze zworą, umożliwiający wybór jednostki prezentacji temperatury na wyświetlaczu:
  • zwora poziomo w dolnym położeniu – wskazanie w °C (nastawa fabryczna),
  • zwora poziomo w górnym położeniu – wskazanie w °F.

Wskazanie temperatury i zachowanie przy awarii

• Wyświetlacz LCD pokazuje aktualnie w wybranej jednostce (°C lub °F).
• W przypadku awarii czujnika sygnał wyjściowy przyjmuje po upływie ok. 60 s wartość 0 V.
• Ewentualne korekty odczytu można realizować w układzie regulacyjnym (np. w regulatorze); nie ma możliwości korekcji wskazań bezpośrednio na wyświetlaczu czujnika.

Dokładność i kompensacja samonagrzewania

• Wbudowana elektronika kompensuje wpływ samonagrzewania czujnika przy zasilaniu 24 V AC lub 24 V DC.
• Przy innych napięciach zasilających (w dopuszczalnym zakresie 13,5…35 V DC) kompensacja może być niepełna lub nadmierna, co wpływa na końcową dokładność pomiaru.
• W zainstalowanym czujniku dokładność stabilizuje się po ok. 1 godzinie pracy i pozostaje stała w danych warunkach aplikacji.

Budowa i montaż

• Czujnik składa się z dwóch głównych części: obudowy i podstawy, połączonych zatrzaskowo z możliwością rozłączenia.
• Na płytce drukowanej w obudowie znajdują się: obwód pomiarowy, element pomiarowy Pt1000, wyświetlacz LCD oraz elementy nastawcze.
• W podstawie umieszczono zaciski przyłączeniowe przewodów.
• Przeznaczony do montażu na ścianie ogrzewanego lub klimatyzowanego pomieszczenia; możliwy montaż na standardowych puszkach podłączeniowych.
• Przewody mogą być doprowadzone:
  • od spodu – przy instalacji podtynkowej,
  • od dołu lub od góry – przy instalacji natynkowej, przez wyłamywane otwory przepustowe.
• Zalecana lokalizacja:
  • na wewnętrznej ścianie pomieszczenia,
  • z dala od wnęk, regałów, za zasłonami, nad lub w pobliżu źródeł ciepła,
  • bez narażenia na bezpośrednie promieniowanie słoneczne.
• Zakończenie korytka kablowego przy czujniku należy uszczelnić, aby uniknąć błędów pomiaru spowodowanych przepływem powietrza przez korytko.
• Należy przestrzegać dopuszczalnych warunków otoczenia (temperatury i wilgotności).

Podłączenie elektryczne i okablowanie

• Zasilanie (QAA2061D): zaciski G i G0 – 24 V AC (SELV) lub 13,5…35 V DC.
• Wyjście pomiarowe: zacisk U1 – sygnał temperatury 0…10 V DC (zakres R2 = 0…50 °C jako nastawa fabryczna).
• Zaciski podłączeniowe: do przewodów 1 × 2,5 mm² lub 2 × 1,5 mm².
• Transformator zasilający: wymagany transformator na niskie napięcie bezpieczne SELV z odseparowanymi uzwojeniami i przystosowany do pracy ze 100% obciążeniem.
• Zabezpieczenie linii zasilającej (EU):
  • bezpiecznik zwłoczny maks. 10 A lub
  • wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D wg EN 60898 lub
  • zasilacz z ograniczeniem prądu do maks. 10 A.
• Dopuszczalna długość kabla sygnałowego/zasilającego:
  • przewód miedziany ∅0,6 mm: do 50 m,
  • przewód miedziany 1,0 mm²: do 150 m,
  • przewód miedziany 1,5 mm²: do 300 m.
• Do wtórnej strony zasilania i do linii sygnałowych zalecany jest przewód w postaci skrętki.
• Im dłuższe i bliżej siebie prowadzone są równoległe kable, tym większa możliwość występowania zakłóceń – należy uwzględnić to na etapie projektu instalacji.

Dane techniczne

• Napięcie zasilające: 24 V AC ±20%, 50/60 Hz lub 13,5…35 V DC (SELV / klasa 2, US)
• Pobór mocy (QAA2061D): ≤ 0,3 VA
• Zakresy pomiarowe (konfigurowalne): 0…50 °C (R2, nastawa fabryczna), −35…+35 °C (R1), −50…+50 °C (R3)
• Element pomiarowy: Pt1000
• Stała czasowa: ok. 7 min
• Dokładność pomiaru przy 24 V AC/DC:
  • ±0,5 K przy 23 °C
  • ±0,75 K w zakresie −25…+25 °C
  • ±0,9 K w zakresie −50…+50 °C
• Sygnał wyjściowy: 0…10 V DC (zacisk U1), liniowy dla wybranego zakresu temperatury, maks. obciążenie ±1 mA
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Warunki pracy (obudowa z elektroniką): klasa klimatyczna 3K5 wg IEC 60721-3-3, temperatura −15…+50 °C, wilgotność 0…95% r.h. (bez kondensacji)
• Warunki mechaniczne pracy: klasa 3M2 wg IEC 60721-3-3
• Warunki transportu: klasa klimatyczna 2K3 wg IEC 60721-3-2, temperatura −25…+70 °C, wilgotność <95% r.h.; klasa mechaniczna 2M2
• Materiał obudowy: front ASA+PC (biały NCS S 0502-G ≈ RAL 9010), część dolna ASA+PC (szary NCS 2801-Y43R ≈ RAL 7035), podstawa PC (szary NCS 2801-Y43R ≈ RAL 7035)
• Opakowanie: karton
• Zawartość silikonu: czujnik nie zawiera silikonu
• Normy i certyfikaty: EN 60730-1 (automatyczne regulatory elektryczne), zgodność EMC do zastosowań w środowisku mieszkalnym, handlowym, lekko uprzemysłowionym i przemysłowym, oznakowanie CE, zgodność RCM, certyfikacja UL wg UL 873
• Masa (z opakowaniem): ok. 0,15 kg (wersja z wyświetlaczem)

Podsumowanie

Siemens QAA2061D to precyzyjny, aktywny czujnik temperatury pomieszczeniowej z wyświetlaczem LCD i wyjściem 0…10 V DC, przeznaczony do systemów grzewczych, wentylacyjnych i klimatyzacyjnych. Konfigurowalne zakresy pomiarowe, wybór jednostki °C/°F, funkcja testowania sygnału, kompensacja samonagrzewania oraz szeroki zakres napięcia zasilającego 24 V AC lub 13,5…35 V DC sprawiają, że jest to uniwersalne i niezawodne rozwiązanie do pomiaru temperatury w różnorodnych aplikacjach automatyki budynkowej.
