QAA64 Pomieszczeniowy czujnik temperatury, LG-Ni1000, 0..50 [°C],IP40, do instalacji podtynkowej

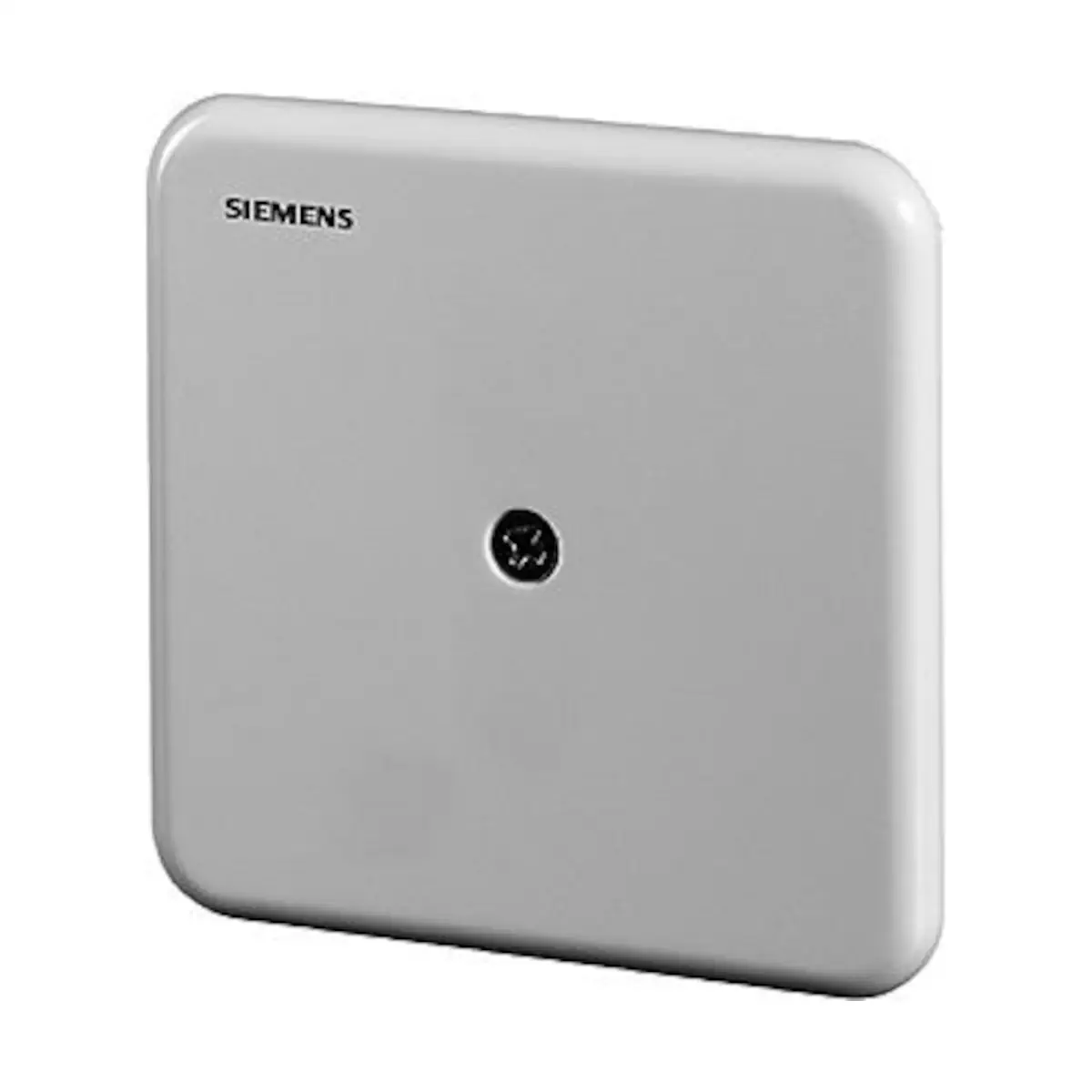

QAA64 to pomieszczeniowy czujnik temperatury firmy Siemens, przeznaczony do montażu w podtynkowych puszkach podłączeniowych o średnicy otworu montażowego 60 lub 69 mm. Wykorzystuje rezystancyjny element pomiarowy LG-Ni 1000 z pasywnym sygnałem wyjściowym do dokładnego pomiaru temperatury w zakresie 0...50 °C. Zabudowa podtynkowa z metalowym wspornikiem i obudową z tworzywa o stopniu ochrony IP40 zapewnia dobrą ochronę przed uszkodzeniami mechanicznymi, dzięki czemu czujnik szczególnie dobrze sprawdza się w budynkach użyteczności publicznej, takich jak szkoły, budynki administracyjne czy sale wielofunkcyjne.

Najważniejsze cechy

• Producent: Siemens
• Model: QAA64
• Typ urządzenia: pomieszczeniowy czujnik temperatury do montażu w puszkach podłączeniowych
• Zakres pomiarowy: 0...50 °C
• Element pomiarowy: LG-Ni 1000 (czujnik rezystancyjny z pasywnym sygnałem wyjściowym)
• Rodzaj sygnału: pasywny, rezystancyjny (czujnik nie posiada własnego zasilania)
• Stała czasowa: ok. 6,5 min (w zależności od prędkości powietrza i pojemności termicznej ściany)
• Stopień ochrony obudowy: IP40 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Montaż: w podtynkowych puszkach podłączeniowych z otworem 60 lub 69 mm, na metalowym wsporniku
• Kolor obudowy: biały, RAL 9010
• Podłączenie elektryczne: zaciski śrubowe dla przewodów 2 × 1,5 mm² lub 1 × 2,5 mm²
• Dodatkowy zacisk: możliwość podłączenia rezystora korygującego (zacisk pomocniczy)
• Warunki pracy: 0...50 °C, 0…95% r.h. (bez kondensacji), klasa klimatyczna 3K5 wg IEC 721-3-3
• Warunki transportu: –25...+65 °C, <95% r.h., klasa klimatyczna 2K3 wg IEC 721-3-2
• Warunki mechaniczne: klasa 3M2 (praca) / 2M2 (transport)
• Waga: ok. 0,06 kg z opakowaniem
• Materiał pokrywy: tworzywo izolacyjne (bez silikonu)
• Materiał wspornika: stal niklowana
• Norma produktu: EN 60730-1 (automatyczne regulatory elektryczne do użytku domowego i podobnego)

Zastosowanie

Czujnik temperatury QAA64 przeznaczony jest do pomiaru temperatury w pomieszczeniach, w których element pomiarowy musi być zabezpieczony przed uszkodzeniem lub zniszczeniem przez ludzi. Typowe miejsca zastosowania to:

• budynki użyteczności publicznej (szkoły, budynki administracyjne, sale wielofunkcyjne, itp.),
• pomieszczenia, w których wymagana jest dyskretna, podtynkowa instalacja czujnika,
• układy regulacji temperatury, w których regulator wyposażony jest w wejście dla czujnika LG-Ni 1000.

QAA64 współpracuje ze wszystkimi systemami i urządzeniami, do których można podłączyć pasywny sygnał wyjściowy czujnika LG-Ni 1000 – np. z regulatorami temperatury pomieszczeń, sterownikami i systemami automatyki budynkowej.

Funkcje i działanie

Czujnik QAA64 mierzy temperaturę powietrza w pomieszczeniu za pomocą elementu pomiarowego LG-Ni 1000, którego rezystancja zmienia się w funkcji temperatury. Sygnał rezystancyjny jest następnie przetwarzany przez regulator, do którego czujnik jest podłączony.

• Pomiar temperatury: rezystancja elementu LG-Ni 1000 zmienia się wraz z temperaturą, co pozwala regulatorowi wyznaczyć aktualną wartość temperatury w pomieszczeniu.
• Charakterystyka i dokładność: zależność rezystancji od temperatury oraz odchyłka pomiaru są określone charakterystyką czujnika LG-Ni 1000, zapewniając powtarzalny pomiar w zakresie pracy 0...50 °C.
• Stała czasowa: typowa stała czasowa wynosi ok. 6,5 min i zależy od prędkości przepływu powietrza wokół czujnika oraz pojemności termicznej ściany, w której zamontowana jest puszka.
• Współpraca z regulatorem: czujnik podłącza się do odpowiedniego wejścia pomiarowego regulatora, który na podstawie sygnału rezystancyjnego realizuje regulację temperatury pomieszczenia.

Budowa

• Przeznaczenie montażowe: szczególnie do montażu w puszkach podłączeniowych z otworem montażowym o średnicy 60 lub 69 mm (puszka podtynkowa).
• Konstrukcja: urządzenie składa się z pokrywy z tworzywa sztucznego oraz metalowego wspornika mocującego.
• Elementy wewnętrzne: od spodu pokrywy znajdują się zaciski podłączeniowe oraz element pomiarowy LG-Ni 1000.
• Mocowanie: wspornik montowany jest w puszce podłączeniowej, a pokrywę przykręca się do wspornika za pomocą śruby.
• Ochrona: obudowa o stopniu ochrony IP40 zabezpiecza element pomiarowy i zaciski przed kurzem i przypadkowym dotykiem, a zabudowa podtynkowa ogranicza ryzyko uszkodzeń mechanicznych.

Podłączenie elektryczne i okablowanie

• Rodzaj pomiaru / wyjścia: pasywny, sygnał rezystancyjny (LG-Ni 1000).
• Zaciski podłączeniowe: do przewodów 2 × 1,5 mm² lub 1 × 2,5 mm².
• Dopuszczalna długość kabla: zależna od wymagań danego systemu regulacji (określona w „Podstawowych danych systemowych” odpowiedniego regulatora).
• Zamienność przewodów: przewody połączeniowe są zamienialne, co ułatwia montaż.
• Zacisk pomocniczy: dodatkowy zacisk umożliwia podłączenie rezystora korygującego, gdy wymagane jest skompensowanie wpływu niewłaściwego miejsca montażu na wskazania temperatury.

Wskazówki montażowe

• Montować na wewnętrznej ścianie ogrzewanej przestrzeni, w miarę możliwości na ścianie naprzeciwległej względem urządzeń grzewczych.
• Nie instalować czujnika we wnękach, w regałach, za kotarami, ani nad lub w pobliżu źródeł ciepła, aby uniknąć zafałszowania pomiaru.
• Zakończenie korytka kablowego przy czujniku powinno być uszczelnione, aby zapobiec przepływowi powietrza przez korytko i wynikającym z tego błędom pomiaru.
• Czujnik montuje się w podtynkowej puszce podłączeniowej na metalowym wsporniku; pokrywę mocuje się śrubą.
• Czujnik dostarczany jest z instrukcją montażu.

Dane techniczne

• Zakres pomiarowy: 0...50 °C
• Element pomiarowy: LG-Ni 1000
• Stała czasowa: ok. 6,5 min (zależnie od prędkości powietrza i pojemności termicznej ściany)
• Dokładność pomiaru: zgodnie z charakterystyką elementu LG-Ni 1000 (zależność rezystancji od temperatury)
• Rodzaj pomiaru i typ wyjścia: pasywny, sygnał rezystancyjny
• Stopień ochrony obudowy: IP40 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Zaciski podłączeniowe: do przewodów 2 × 1,5 mm² lub 1 × 2,5 mm²
• Dopuszczalna długość kabla: określana przez „Podstawowe dane systemowe” danego systemu regulacji
• Norma produktu: EN 60730-1 – automatyczne regulatory elektryczne do użytku domowego i podobnego
• Waga (z opakowaniem): ok. 0,06 kg

Warunki środowiskowe

• Praca (wg IEC 721-3-3): klasa klimatyczna 3K5
• Temperatura otoczenia (praca): 0...50 °C
• Wilgotność (praca): 0…95% r.h., bez kondensacji
• Warunki mechaniczne (praca): klasa 3M2
• Transport (wg IEC 721-3-2): klasa klimatyczna 2K3
• Temperatura transportu: –25...+65 °C
• Wilgotność (transport): <95% r.h.
• Warunki mechaniczne (transport): klasa 2M2

Materiały, zgodność środowiskowa i utylizacja

• Pokrywa: tworzywo izolacyjne, kolor biały (RAL 9010)
• Wspornik mocujący: stal niklowana
• Opakowanie: karton
• Czujnik: w całości nie zawiera silikonu
• Zgodność środowiskowa: produkt posiada deklarację środowiskową, obejmującą m.in. zgodność z RoHS, skład materiałów, opakowanie, wpływ na środowisko i utylizację.
• Utylizacja: urządzenie należy traktować jako zużyty sprzęt elektroniczny zgodnie z odpowiednimi dyrektywami europejskimi i nie utylizować go z odpadami komunalnymi; należy stosować odpowiednie, przewidziane do tego kanały zbiórki.

Podsumowanie

Siemens QAA64 to dyskretny, podtynkowy pomieszczeniowy czujnik temperatury z elementem LG-Ni 1000, przeznaczony do współpracy z regulatorami wyposażonymi w wejście dla pasywnego sygnału rezystancyjnego. Zakres pomiarowy 0...50 °C, stopień ochrony IP40, solidny metalowy wspornik oraz obudowa z tworzywa w kolorze białym RAL 9010 sprawiają, że czujnik idealnie nadaje się do stosowania w pomieszczeniach, w których wymagane jest zabezpieczenie przed uszkodzeniem mechanicznym – szczególnie w budynkach użyteczności publicznej. Dzięki standardowej charakterystyce LG-Ni 1000 oraz możliwości korekcji pomiaru za pomocą dodatkowego rezystora, QAA64 stanowi uniwersalne i niezawodne rozwiązanie do pomiaru temperatury w instalacjach regulacji klimatu pomieszczeń.
