QAA25 Pomieszczeniowy zadajnik temperatury, LG-Ni1000, 0..50 [°C], zakres nastaw 5..35[°C]

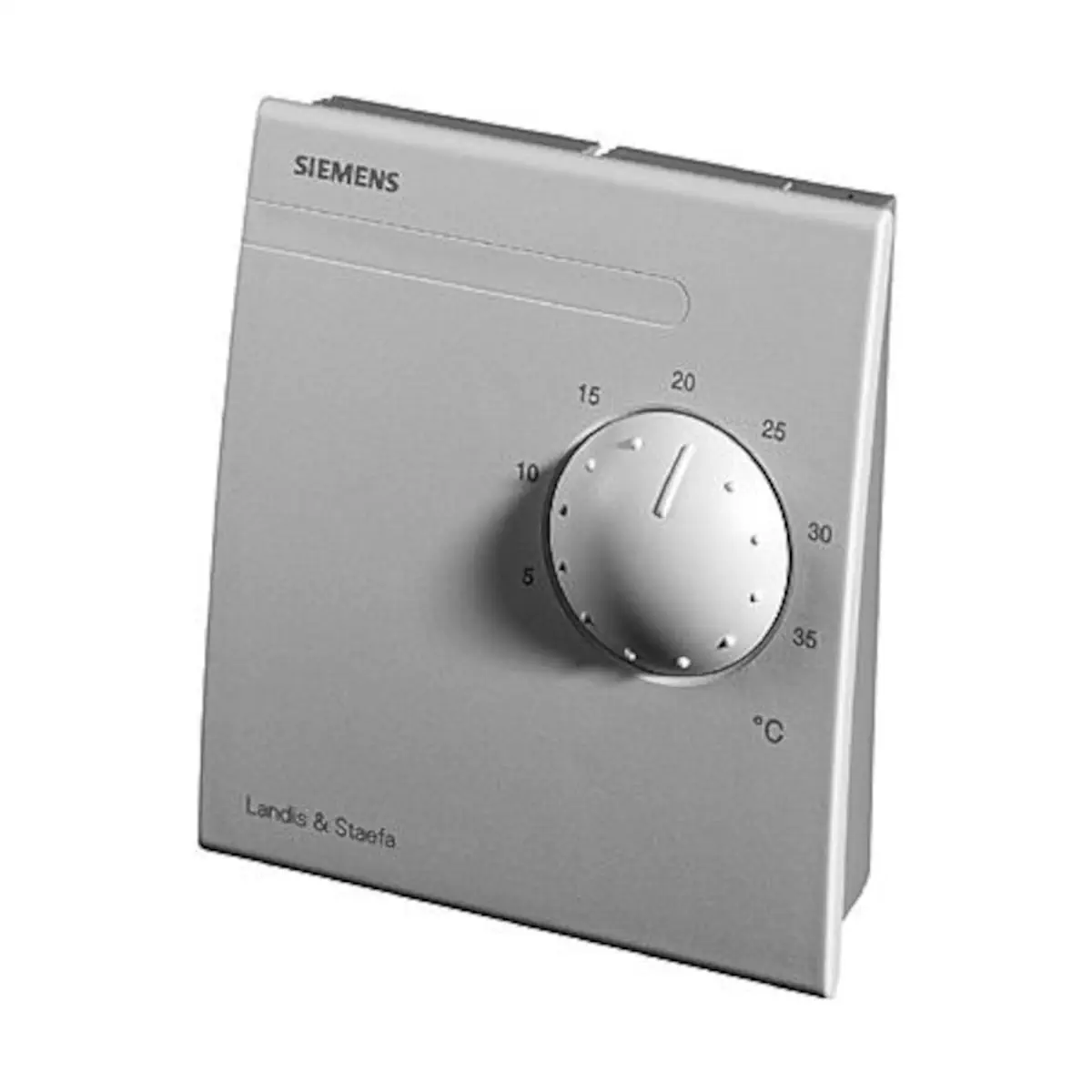

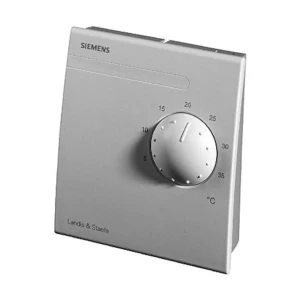

QAA25 to pomieszczeniowy czujnik temperatury firmy Siemens z wbudowanym zadajnikiem wartości zadanej w zakresie 5...35 °C, przeznaczony do współpracy z regulatorami w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Mierzy temperaturę powietrza w pomieszczeniu za pomocą elementu pomiarowego LG‑Ni 1000 i przekazuje do regulatora sygnał rezystancyjny, umożliwiając jednocześnie lokalną zmianę wartości zadanej za pomocą pokrętła na obudowie.

Najważniejsze cechy

• Producent: Siemens
• Model: QAA25
• Typ: pomieszczeniowy czujnik temperatury z wbudowanym zadajnikiem wartości zadanej
• Obszar zastosowania: instalacje grzewcze, wentylacyjne i klimatyzacyjne, szczególnie tam, gdzie wymagany jest wysoki poziom komfortu cieplnego
• Główny zakres zastosowania: pomiar temperatury i nastawa wartości zadanej w pomieszczeniu
• Element pomiarowy: LG‑Ni 1000
• Zakres zastosowania (temperatura otoczenia): 0...50 °C
• Zakres nastaw wartości zadanej (pokrętło): 5...35 °C
• Stała czasowa czujnika: ok. 7 min (w zależności od prędkości powietrza i pojemności cieplnej ściany)
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730
• Warunki pracy (EN 60721‑3‑3, klasa 3K5): 0...50 °C, 0…95 % r.h. (bez kondensacji), warunki mechaniczne klasa 3M2
• Warunki transportu (EN 60721‑3‑2, klasa 2K3): −25...+65 °C, <95 % r.h., warunki mechaniczne klasa 2M2
• Podłączenie elektryczne: zaciski śrubowe dla przewodów 2 × 1,5 mm² lub 1 × 2,5 mm²
• Kolor obudowy: przednia część NCS S 0502‑G (biały), spodnia część i podstawa NCS 2801‑Y43R (szary)
• Materiały obudowy: ASA+PC (przednia i spodnia część), PC (podstawa), oznaczenia materiałów zgodne z ISO 11469
• Wykonanie bez silikonu: czujnik w całości nie zawiera silikonu
• Masa (z opakowaniem): ok. 0,1 kg

Zastosowanie

Czujnik pomieszczeniowy QAA25 stosuje się w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC), w których wymagany jest wysoki komfort cieplny. Jego główną funkcją jest:

• pomiar temperatury powietrza w pomieszczeniu,
• lokalna nastawa wartości zadanej temperatury przez użytkownika (5...35 °C), przekazywana jako sygnał rezystancyjny do regulatora.

Budowa i montaż

• Montaż na ścianie: urządzenie przeznaczone jest do montażu na wewnętrznej ścianie ogrzewanej lub klimatyzowanej przestrzeni.
• Możliwość montażu na puszkach przyłączeniowych: czujnik może być mocowany na dostępnych w handlu puszkach przyłączeniowych.
• Prowadzenie przewodów: doprowadzenie przewodów od tyłu (kable podtynkowe) lub z dołu / z góry (kable natynkowe) przez wyłamywane otwory.
• Dwuczęściowa konstrukcja: obudowa i podstawa montażowa łączone zatrzaskowo, z możliwością rozłączenia; element pomiarowy i elementy nastawcze znajdują się w obudowie, zaciski przyłączeniowe na podstawie.
• Elementy nastawcze: na froncie obudowy pokrętło do bezstopniowego nastawiania wartości zadanej (skala w °C), na tylnej stronie pokrętła znajdują się mechaniczne ograniczniki minimalnej i maksymalnej nastawy.
• Lokalizacja: nie montować we wnękach, za kotarami, w regałach ani w bezpośrednim sąsiedztwie źródeł ciepła; unikać bezpośredniego nasłonecznienia.
• Uszczelnienie korytka kablowego: zakończenie korytka przy czujniku należy uszczelnić, aby uniknąć błędów pomiaru spowodowanych przepływem powietrza przez korytko.
• Instrukcja montażu: skrócona instrukcja montażu jest nadrukowana na opakowaniu urządzenia.

Funkcje i działanie

• Pomiar temperatury: element pomiarowy LG‑Ni 1000 zmienia swoją rezystancję w funkcji temperatury; regulator odczytuje tę wartość poprzez odpowiednie wejście pomiarowe.
• Zadajnik wartości zadanej: zintegrowane pokrętło umożliwia bezstopniową zmianę wartości zadanej w zakresie 5...35 °C, przekazywanej do regulatora jako sygnał rezystancyjny.
• Ograniczenie zakresu nastawy: mechaniczne ograniczniki minimalnej i maksymalnej nastawy pozwalają zawęzić dostępny dla użytkownika zakres temperatury zadanej.

Podłączenie elektryczne

• Podłączenie do regulatora: czujnik podłącza się do odpowiedniego wejścia wartości pomiarowej regulatora.
• Zaciski: zaciski śrubowe do przewodów o przekroju 2 × 1,5 mm² lub 1 × 2,5 mm².
• Oznaczenia sygnałów (wg schematu): B – sygnał pomiarowy temperatury w pomieszczeniu, M – masa pomiarowa, R – sygnał wartości zadanej.
• Długości przewodów: dopuszczalne długości przewodów oraz związane z nimi błędy pomiarowe należy sprawdzić w „Podstawowych danych systemowych” odpowiedniego systemu regulacji.

Dane techniczne

• Zakres zastosowania (temperatura otoczenia): 0...50 °C
• Element pomiarowy: LG‑Ni 1000
• Stała czasowa: 7 min (zależnie od prędkości powietrza i pojemności termicznej ściany)
• Zakres nastaw wartości zadanej: 5...35 °C
• Zakres rezystancji zadajnika: 95...685 Ω
• Rezystancja zadajnika przy wybranych wartościach zadanych: 10 °C – 193,9 Ω; 20 °C – 390,0 Ω; 25 °C – 488,3 Ω; 30 °C – 586,7 Ω
• Zaciski podłączeniowe: dla przewodów 2 × 1,5 mm² lub 1 × 2,5 mm²
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730
• Warunki pracy (EN 60721‑3‑3, klasa 3K5): temperatura 0...50 °C; wilgotność 0…95 % r.h. (bez kondensacji); warunki mechaniczne klasa 3M2
• Warunki transportu (EN 60721‑3‑2, klasa 2K3): temperatura −25...+65 °C; wilgotność <95 % r.h.; warunki mechaniczne klasa 2M2
• Norma produktu: EN 60730‑1 (automatyczne regulatory elektryczne do użytku domowego i podobnego)
• Zgodność EU (CE): 8000073890
• Materiały: przednia część obudowy ASA+PC, NCS S 0502‑G (biały); spodnia część obudowy ASA+PC, NCS 2801‑Y43R (szary); podstawa PC, NCS 2801‑Y43R (szary); części z tworzywa oznakowane zgodnie z ISO 11469
• Czujnik bez silikonu: urządzenie w całości nie zawiera silikonu
• Masa (z opakowaniem): ok. 0,1 kg

Utylizacja

• Urządzenie należy złomować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską; nie wolno go utylizować wraz z odpadami komunalnymi.
• Czujnik należy przekazywać do utylizacji odpowiednimi kanałami i zgodnie z obowiązującymi przepisami.

Podsumowanie

Siemens QAA25 to kompaktowy pomieszczeniowy czujnik temperatury z pasywnym elementem LG‑Ni 1000 i zintegrowanym zadajnikiem wartości zadanej 5...35 °C, przeznaczony do systemów HVAC wymagających precyzyjnego pomiaru i lokalnej nastawy temperatury. Ścienny montaż, mechaniczne ograniczniki zakresu nastaw, stopień ochrony IP30 oraz zgodność z normami EN 60730 i EN 60721 czynią go uniwersalnym elementem pomiarowym do komfortowych instalacji grzewczych, wentylacyjnych i klimatyzacyjnych.

Pliki do pobrania:
QAA25 Karta katalogowa
