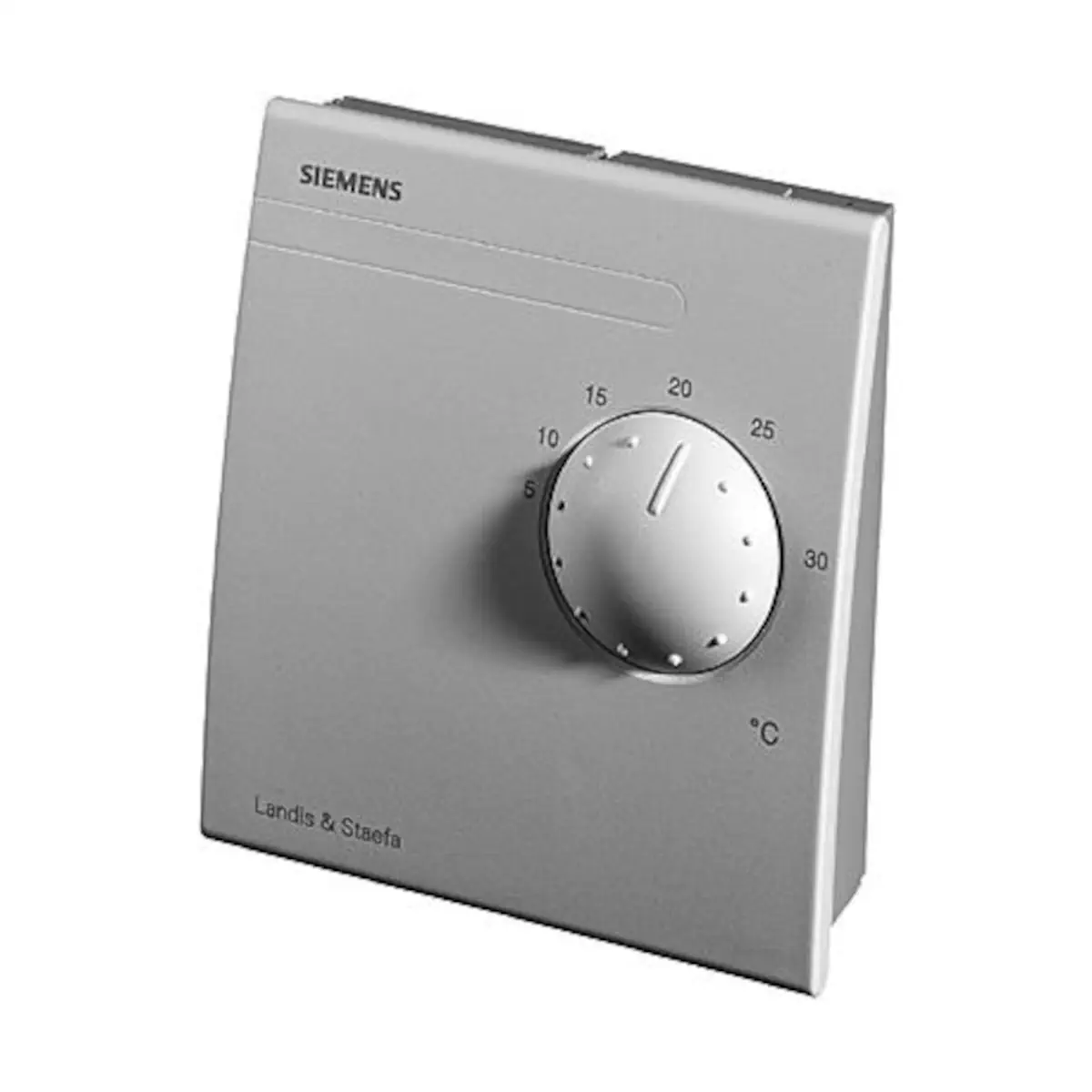

QAA26 Pomieszczeniowy zadajnik temperatury, LG-Ni1000, 0..50 [°C], zakres nastaw 5..30 [°C]

QAA26 to pomieszczeniowy czujnik temperatury z wbudowanym zadajnikiem wartości zadanej firmy Siemens, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych, w których wymagany jest wysoki poziom komfortu. Mierzy temperaturę w pomieszczeniu za pomocą rezystancyjnego elementu LG-Ni 1000, a jednocześnie umożliwia bezstopniową nastawę żądanej temperatury w zakresie 5...30 °C, przekazując sygnał pomiarowy i sygnał wartości zadanej do współpracującego regulatora.

Najważniejsze cechy

• Producent: Siemens
• Model: QAA26
• Typ urządzenia: pomieszczeniowy czujnik temperatury z zadajnikiem wartości zadanej
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC); pomiar i nastawa temperatury w pomieszczeniu
• Zakres zastosowania (temperatura otoczenia / pomieszczenia): 0...50 °C
• Zakres nastaw wartości zadanej: 5...30 °C
• Element pomiarowy: LG-Ni 1000 (rezystancja zmienna w funkcji temperatury)
• Stała czasowa czujnika: ok. 7 min (w zależności od prędkości powietrza i pojemności termicznej ściany)
• Zadajnik: bezstopniowe pokrętło z mechanicznymi ogranicznikami minimalnej i maksymalnej nastawy
• Podłączenie elektryczne: zaciski do przewodów 2 × 1,5 mm² lub 1 × 2,5 mm²
• Zaciski sygnałowe: B – sygnał pomiarowy temperatury, M – masa pomiarowa, R – sygnał wartości zadanej
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730
• Warunki pracy: 0...50 °C, 0…95 % r.h. (bez kondensacji), klasa klimatyczna 3K5; warunki mechaniczne klasa 3M2
• Warunki transportu: −25...+65 °C, <95 % r.h., klasa klimatyczna 2K3, warunki mechaniczne klasa 2M2
• Materiały obudowy: front ASA+PC, biały NCS S 0502-G; dolna część ASA+PC, szary NCS 2801-Y43R; podstawa PC, szary NCS 2801-Y43R
• Oznaczenia materiałowe tworzyw: zgodne z ISO / DIS 11 469
• Materiałowa czystość: czujnik w całości nie zawiera silikonu
• Masa (z opakowaniem): ok. 0,1 kg
• Norma produktu: EN 60730-1 – automatyczne regulatory elektryczne do użytku domowego i podobnego
• Zgodność EU (CE): deklaracja zgodności nr 8000073890

Zastosowanie

Czujnik QAA26 stosuje się w:

• instalacjach grzewczych,
• instalacjach wentylacyjnych,
• instalacjach klimatyzacyjnych,

szczególnie tam, gdzie wymagany jest wysoki poziom komfortu cieplnego. Głównym obszarem zastosowania jest pomiar i nastawa temperatury w pomieszczeniu – czujnik przekazuje do regulatora wartość aktualnej temperatury oraz żądaną wartość temperatury ustawioną przez użytkownika.

Funkcje i działanie

Pomiar temperatury pomieszczeniowej

• Czujnik wykorzystuje element pomiarowy LG-Ni 1000, którego rezystancja zmienia się w funkcji temperatury.
• Sygnał pomiarowy temperatury dostępny jest na zacisku B względem zacisku M (masa pomiarowa).
• Charakterystyka rezystancji w zakresie 0...50 °C odpowiada standardowi LG-Ni 1000 przedstawionemu w dokumentacji producenta.
• Czujnik podłącza się do odpowiedniego wejścia wartości pomiarowej regulatora, który na tej podstawie steruje instalacją.

Zadajnik wartości zadanej 5...30 °C

• Na froncie urządzenia znajduje się pokrętło do bezstopniowego nastawiania wartości zadanej temperatury pomieszczeniowej.
• Zakres nastaw pokrętła wynosi 5...30 °C.
• W tylnej części znajdują się:
  • mechaniczny ogranicznik maksymalnej nastawy wartości zadanej,
  • mechaniczny ogranicznik minimalnej nastawy wartości zadanej,
  co umożliwia zawężenie dostępnego dla użytkownika zakresu nastaw.
• Sygnał wartości zadanej wyprowadzony jest na zacisk R względem M.
• Zakres rezystancji zadajnika wartości zadanej dla QAA26: 1000...1195 Ω.
• Przykładowe wartości rezystancji zadajnika w funkcji nastawy:
  • 10 °C → ok. 1039 Ω,
  • 20 °C → ok. 1118 Ω,
  • 25 °C → ok. 1157 Ω,
  • 30 °C → ok. 1195 Ω.

Wskazówki do projektowania

• Dopuszczalne długości przewodów oraz związane z nimi błędy pomiarowe należy sprawdzić w sekcji „Podstawowe dane systemowe” odpowiedniego systemu regulacji.
• Przy stosowaniu QAA26 w systemach UNIGYR® / VISONIK® zarówno czujnik temperatury, jak i zadajnik wartości zadanej muszą być podłączone do wejścia wartości pomiarowej B... modułu pomiarowego PTM1.2R1K.

Budowa i montaż

• Urządzenie jest przeznaczone do montażu na ścianie.
• Może być mocowane na dostępnych w handlu puszkach przyłączeniowych.
• Przewody mogą być doprowadzane:
  • od tyłu (kable podtynkowe),
  • z dołu lub z góry (kable natynkowe) – przez wyłamywane otwory w podstawie.
• Urządzenie składa się z dwóch głównych części:
  • obudowy z elementem pomiarowym temperatury oraz elementami nastawczymi,
  • podstawy montażowej z zaciskami przyłączeniowymi.
  Obie części łączone są zatrzaskowo i mogą być rozłączane.
• Lokalizacja montażu: na wewnętrznej ścianie ogrzewanej lub klimatyzowanej przestrzeni.
• Nie montować:
  • we wnękach, za kotarami, w regałach,
  • naprzeciw lub w pobliżu źródeł ciepła,
  • w miejscach narażonych na bezpośrednie promieniowanie słoneczne.
• Zakończenie korytka kablowego przy czujniku należy uszczelnić, aby uniknąć błędów pomiaru spowodowanych przepływem powietrza przez korytko.
• Należy przestrzegać dopuszczalnych warunków otoczenia podanych w danych technicznych.
• Instrukcja montażu jest wydrukowana na opakowaniu urządzenia.

Podłączenie elektryczne i okablowanie

• Zaciski podłączeniowe: do przewodów o przekroju 2 × 1,5 mm² lub 1 × 2,5 mm².
• Oznaczenia zacisków:
  • B – sygnał pomiarowy temperatury w pomieszczeniu,
  • M – masa pomiarowa,
  • R – sygnał wartości zadanej.
• Czujnik należy podłączyć do wejścia wartości pomiarowej odpowiedniego regulatora.
• Informacje dotyczące dopuszczalnej długości przewodów oraz wpływu długości linii na błąd pomiaru znajdują się w dokumentacji systemowej („Podstawowe dane systemowe”) danego systemu regulacji.

Dane techniczne

• Zakres zastosowania (temperatura otoczenia / pomieszczenia): 0...50 °C
• Element pomiarowy: LG-Ni 1000
• Stała czasowa: 7 min (w zależności od prędkości powietrza i pojemności termicznej ściany)
• Zadajnik wartości zadanej (QAA26):
  • zakres nastaw: 5...30 °C,
  • zakres rezystancji: 1000...1195 Ω,
  • rezystancja przy typowych nastawach:
    • 10 °C → ok. 1039 Ω,
    • 20 C → ok. 1118 Ω,
    • 25 °C → ok. 1157 Ω,
    • 30 °C → ok. 1195 Ω.
• Zaciski podłączeniowe: 2 × 1,5 mm² lub 1 × 2,5 mm²
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730
• Warunki pracy (wg EN 60721-3-3):
  • warunki klimatyczne: klasa 3K5,
  • temperatura: 0...50 °C,
  • wilgotność: 0…95 % r.h. (bez kondensacji),
  • warunki mechaniczne: klasa 3M2.
• Warunki transportu (wg EN 60721-3-2):
  • warunki klimatyczne: klasa 2K3,
  • temperatura: −25...+65 °C,
  • wilgotność: <95 % r.h.,
  • warunki mechaniczne: klasa 2M2.
• Norma produktu: EN 60730-1 – automatyczne regulatory elektryczne do użytku domowego i podobnego
• Zgodność EU (CE): 8000073890
• Materiały i kolory obudowy:
  • przednia część: ASA+PC, kolor NCS S 0502-G (biały),
  • spodnia część: ASA+PC, kolor NCS 2801-Y43R (szary),
  • podstawa: PC, kolor NCS 2801-Y43R (szary).
• Oznaczenia materiałowe tworzyw: zgodne z ISO / DIS 11 469
• Czujnik (w całości) nie zawiera silikonu.
• Masa (z opakowaniem): ok. 0,1 kg

Wymiary

• Wymiary frontowe (szer. × wys.): 90 × 100 mm
• Głębokość obudowy: ok. 32 mm (ok. 36 mm z pokrętłem nastawczym)
• Wszystkie wymiary podane są w mm.

Utylizacja

• Urządzenie należy traktować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską.
• Nie wolno utylizować czujnika razem ze zwykłymi odpadami komunalnymi.
• Należy przekazać urządzenie do odpowiednich punktów zbiórki przeznaczonych do tego celu.
• Przy utylizacji należy przestrzegać wszystkich obowiązujących przepisów i regulacji.

Podsumowanie

Siemens QAA26 to pomieszczeniowy czujnik temperatury LG-Ni 1000 z wbudowanym zadajnikiem wartości zadanej 5...30 °C, przeznaczony do montażu ściennego w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Obudowa o stopniu ochrony IP30, możliwość montażu na standardowych puszkach, mechaniczne ograniczniki zakresu nastaw oraz zgodność z normą EN 60730-1 czynią z QAA26 sprawdzony element do precyzyjnego pomiaru i regulacji temperatury w pomieszczeniach wymagających wysokiego komfortu.
