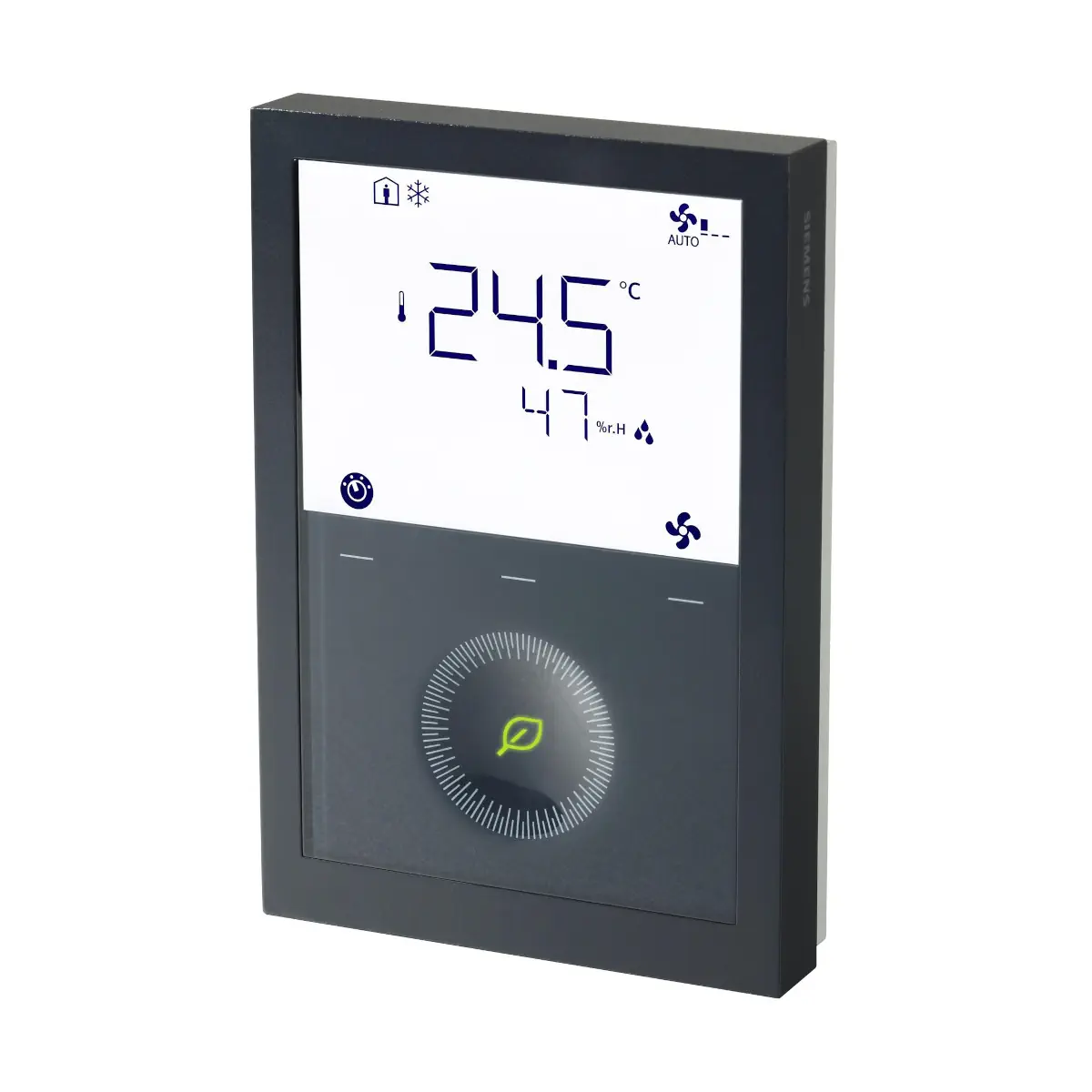

RDG260KN/BK Regulator pomieszczeniowy do klimakonwektorów, instalacje ogrzewania/chłodzenia, wbudowany czujnik temperatury i wilgotności, 24VAC/DC, komunikacja KNX, kolor czarny

RDG260KN/BK to regulator pomieszczeniowy Siemens z komunikacją KNX (S-Mode, LTE-Mode), przeznaczony do sterowania klimakonwektorami, zastosowań uniwersalnych oraz sprężarek w urządzeniach typu DX. Wersja /BK posiada czarną obudowę, a wbudowane czujniki temperatury i wilgotności umożliwiają komfortową regulację parametrów w pomieszczeniu oraz realizację funkcji takich jak zielony listek.

Najważniejsze cechy

• Producent: Siemens
• Model: RDG260KN/BK
• Symbol produktu: S55770-T453
• Komunikacja: KNX (S-Mode, LTE-Mode)
• Zastosowanie: klimakonwektory, zastosowania uniwersalne, sprężarki w urządzeniach typu DX
• Wbudowane czujniki: temperatura (T), wilgotność (H)
• Tryby pracy: Komfort, Ekonomiczny, Ochrona
• Sterowanie wentylatorem: automatyczne lub ręczne (obsługa wentylatora 3-biegowego oraz DC)
• Przełączanie grzanie/chłodzenie: automatyczne lub ręczne
• Wejścia: 2 wielofunkcyjne wejścia X1, X2 oraz 1 wielofunkcyjne wejście/wyjście U1
• Uruchomienie: lokalny interfejs HMI, narzędzia Synco ACS / ETS, aplikacja Siemens PCT Go
• Kolor obudowy: czarny

Zastosowanie

RDG260KN/BK jest regulatorem pomieszczeniowym do aplikacji HVAC, w których wymagane jest sterowanie urządzeniami końcowymi (np. klimakonwektorami) oraz integracja z instalacją automatyki budynkowej poprzez KNX. Regulator zapewnia pracę w trybach Komfort / Ekonomiczny / Ochrona oraz obsługuje automatyczne lub ręczne sterowanie prędkością wentylatora i przełączanie grzania/chłodzenia.

Wejścia i wyjścia

Wyjścia przekaźnikowe (RDG26..KN)

• Wentylator 3-biegowy (Q1/Q2/Q3/L–N): AC 24…230 V / DC 24 V
• Obciążenie min./maks. (rezystancyjne / indukcyjne) dla 3-biegowego: AC 24…230 V: 5 mA…5 (4) A; DC 24 V: 3 A
• Uwaga: brak wewnętrznego bezpiecznika; należy zastosować zewnętrzny wyłącznik nadprądowy o charakterystyce C i prądzie maks. 10 A
• Uwaga: nie można podłączać wentylatorów równolegle (podłącz tylko jeden wentylator bezpośrednio, jeden przekaźnik na każdą prędkość)

Wyjścia analogowe DC 0…10 V (SELV)

• Wentylator DC 0…10 V (Y50-M): DC 0…10 V, maks. ±5 mA
• Siłowniki (Y10-G0 / Y20-G0 / Y30-G0 (G)): DC 0…10 V, maks. ±1 mA

Wejścia uniwersalne

• Zaciski: X1-M / X2-M / U1-M
• Wejście czujnika temperatury: NTC 3k, zakres -20…70 °C
• Wejście czujnika temperatury: LG-Ni1000, zakres -40…70 °C
• Wejścia cyfrowe: działanie wybieralne (NO/NC)
• Wykrywanie styku: DC 0…5 V, maks. 5 mA
• Izolacja: SELV

Komunikacja KNX

• Typ interfejsu: KNX, TP Uart 2 (izolowany elektrycznie)
• Prąd magistrali: 5 mA

Zasilanie i dane elektryczne (RDG26..KN)

• Napięcie zasilania (G-G0): AC 24 V ±20% lub DC 24 V ±2 V (dla DC 24 V: G to +, G0 to -)
• Częstotliwość: 50/60 Hz
• Pobór mocy: 4 VA @ AC 24 V
• Uwaga: brak wewnętrznego bezpiecznika; należy zastosować zewnętrzny wyłącznik nadprądowy o charakterystyce C i prądzie maks. 10 A

Warunki otoczenia i ochrona

• Praca: 0…50 °C, wilgotność < 95% r.h.
• Transport / składowanie: -25…65 °C, wilgotność < 95% r.h.
• Stopień ochrony obudowy: IP30 (zgodnie z EN 60529)
• Klasa bezpieczeństwa: II wg EN 60730

Podsumowanie

Siemens RDG260KN/BK (S55770-T453) to czarny regulator pomieszczeniowy z KNX, zaprojektowany do sterowania klimakonwektorami i aplikacjami HVAC, z wbudowanym pomiarem temperatury i wilgotności. Oferuje elastyczne wyjścia (przekaźnikowe oraz DC 0…10 V), tryby Komfort / Ekonomiczny / Ochrona oraz wygodne uruchomienie lokalnie lub narzędziami (Synco ACS / ETS) i przez Siemens PCT Go.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt posiada zgodność RCM.
• Urządzenie spełnia wymagania certyfikacji eu.bac dla zastosowań określonych przez producenta.
• Urządzenie elektryczne klasy II, stopień ochrony obudowy IP30.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i konfigurację należy wykonywać wyłącznie przez wykwalifikowany personel HVAC/instalatora, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i lokalnymi.
• Nieprzestrzeganie krajowych przepisów bezpieczeństwa może spowodować obrażenia ciała i szkody materialne.
• Urządzenie RDG260KN jest przeznaczone do zasilania napięciem AC 24 V lub DC 24 V. Przy zasilaniu DC 24 V należy prawidłowo podłączyć biegunowość: G do „+”, G0 do „-”.
• Urządzenie nie posiada wewnętrznego bezpiecznika. W każdym przypadku wymagane jest zewnętrzne zabezpieczenie wstępne wyłącznikiem nadprądowym maks. C10 A.
• Przed demontażem urządzenia z płyty montażowej należy odłączyć zasilanie.
• Brak wewnętrznego zabezpieczenia linii zasilających odbiorniki zewnętrzne Q1, Q2, Q3, Yx lub Yxx. Zwarcie może spowodować ryzyko pożaru i obrażeń. Przewody oraz zabezpieczenia należy dobrać zgodnie z lokalnymi przepisami i wartościami znamionowymi zabezpieczeń nadprądowych.
• Linia zasilania sieciowego AC 230 V, jeżeli występuje w instalacji odbiorników zewnętrznych, musi być zabezpieczona zewnętrznym wyłącznikiem nadprądowym o prądzie znamionowym nie większym niż 10 A.
• Przewody do termostatu, wentylatora i siłowników zaworów dla napięcia sieciowego AC 230 V muszą być prawidłowo dobrane do obciążenia i wykonane zgodnie z lokalnymi przepisami.
• Należy stosować siłowniki zaworów o napięciu znamionowym zgodnym z napięciem zasilania instalacji: AC 230 V, AC 24 V lub DC 24 V, zgodnie z dokumentacją urządzenia.
• Nie wolno łączyć równolegle wentylatorów 3-biegowych. Należy podłączyć jeden wentylator bezpośrednio; dla dodatkowych wentylatorów wymagany jest osobny przekaźnik dla każdego biegu.
• Wyjście sterowania wentylatorem Y50-M jest wyjściem SELV DC 0…10 V, maks. ±5 mA.
• Wyjścia sterowania siłownikami Y10-G0, Y20-G0 i Y30-G0 są wyjściami SELV DC 0…10 V, maks. ±1 mA.
• Wejścia X1-M, X2-M i U1-M są wejściami SELV. Przy instalacji z napięciem sieciowym AC 230 V przewody tych wejść muszą mieć izolację co najmniej 230 V.
• Do wejść X1-M, X2-M i U1-M można podłączać równolegle kilka przełączników, np. przełącznik lato/zima, pod warunkiem uwzględnienia maksymalnego całkowitego prądu detekcji styków.
• W przypadku użycia wybieralnych funkcji przekaźnika należy podłączać urządzenia zewnętrzne zgodnie z podstawową dokumentacją producenta dotyczącą funkcji przekaźnikowych.
• Urządzenie jest przeznaczone do montażu ściennego. Zalecana wysokość montażu to około 1,5 m nad podłogą.
• Nie montować urządzenia we wnękach, na półkach, za zasłonami lub drzwiami ani nad lub w pobliżu źródeł ciepła.
• Należy unikać bezpośredniego nasłonecznienia, przeciągów oraz montażu na nieogrzewanych lub niechłodzonych ścianach zewnętrznych, ponieważ może to zakłócać pomiar temperatury.
• Puszkę instalacyjną lub rurę instalacyjną należy uszczelnić, aby ruch powietrza nie wpływał na wskazania czujnika.
• Jeżeli warunków montażu wpływających na pomiar temperatury nie można uniknąć, producent zaleca zastosowanie zewnętrznego czujnika temperatury pomieszczenia.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach otoczenia określonych przez producenta: podczas pracy 0…50°C, wilgotność poniżej 95% r.h.
• Urządzenie należy przechowywać i transportować w warunkach określonych przez producenta: temperatura -25…65°C, wilgotność poniżej 95% r.h.
• Przed założeniem termostatu na płytę montażową należy ustawić przełączniki DIP, jeśli aplikacja jest wybierana lokalnie. Przy konfiguracji z narzędzia uruchomieniowego wszystkie przełączniki DIP należy ustawić w pozycji Off.
• Jeżeli wszystkie przełączniki DIP są ustawione w pozycji Off, a aplikacja nie została skonfigurowana narzędziem, urządzenie wyświetla „NO APPL” i wymaga uruchomienia przez wykwalifikowany personel HVAC.
• Każda zmiana aplikacji powoduje przywrócenie nastaw fabrycznych parametrów sterowania, z wyjątkiem adresów urządzenia i stref KNX.
• Jeżeli instalacja obejmuje zasilanie magistrali KNX wspólnie z komunikującymi się termostatami i sterownikiem Synco, wewnętrzne zasilanie KNX w sterownikach Synco musi być wyłączone.
• Adres urządzenia KNX ustawiony na 255 dezaktywuje komunikację i wymianę danych procesowych.
• W przypadku ustawienia wartości zadanych trybu Protection na OFF brak jest funkcji ochrony przed zamarzaniem lub przegrzaniem/chłodzeniem ochronnym; może to prowadzić do ryzyka zamarznięcia instalacji.
• Dane techniczne dotyczące konkretnych zastosowań są ważne wyłącznie z produktami Siemens wymienionymi w dokumentacji producenta. Producent nie udziela gwarancji w przypadku użycia produktów firm trzecich.
