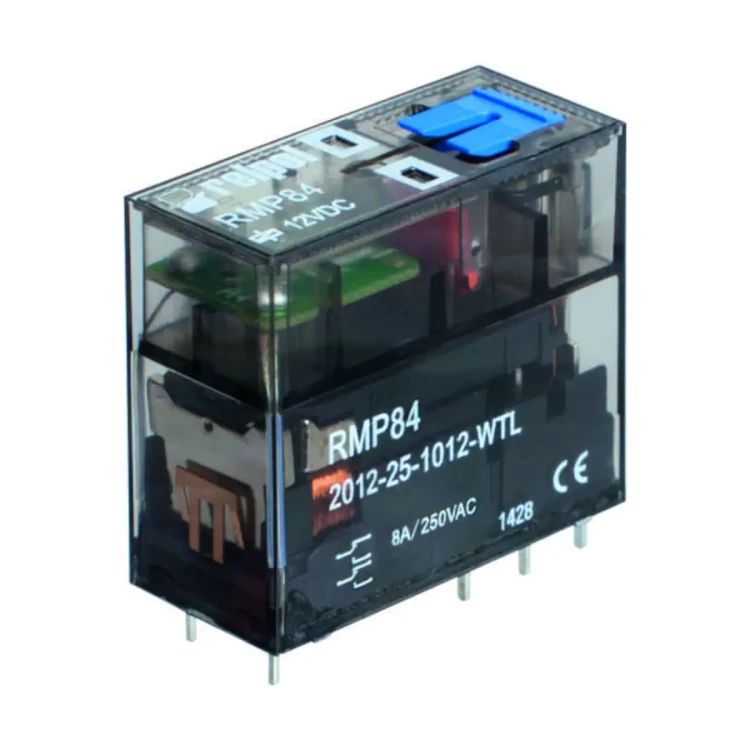

RMP84-2012-25-1024-WT Przekaźnik elektromagnetyczny, miniaturowy (z trybem ręcznym)

RMP84-2012-25-1024-WT to przekaźnik miniaturowy marki Relpol, przeznaczony do montażu w gniazdach wtykowych. Wersja ta posiada 2 zestki przełączne (2P) wykonane z materiału AgNi oraz cewkę 24 V DC (kod cewki 1024). Wykonanie WT obejmuje mechaniczny wskaźnik zadziałania oraz przycisk testujący typu T (dla cewek DC: niebieski) z funkcją blokowania styków. Obudowa przekaźnika ma stopień ochrony IP40.

Najważniejsze cechy

• Producent: Relpol
• Model: RMP84-2012-25-1024-WT
• Typ: przekaźnik miniaturowy, do gniazd wtykowych
• Liczba i rodzaj zestyków: 2P (2 zestki przełączne)
• Materiał styków: AgNi
• Napięcie cewki: 24 V DC (kod cewki 1024)
• Wyposażenie WT: mechaniczny wskaźnik zadziałania + przycisk testujący typu T (czołowy) z funkcją blokowania styków
• Stopień ochrony obudowy: IP40
• Styki bez kadmu
• Uznania / zgodność: RoHS, CE

Zastosowanie

RMP84-2012-25-1024-WT sprawdza się w układach sterowania i automatyki, gdzie wymagane są: montaż w gnieździe wtykowym, dwa niezależne tory przełączne oraz wygodna obsługa serwisowa dzięki wskaźnikowi zadziałania i przyciskowi testowemu.

Styki – parametry przełączania

• Znamionowe / maks. napięcie zestyków (AC): 250 V / 440 V
• Minimalne napięcie zestyków: 12 V / 10 mA
• Znamionowy prąd obciążenia (AC1): 8 A / 250 V AC
• Minimalny prąd zestyków: 10 mA / 12 V
• Maksymalny prąd załączania: 16 A (20 ms)
• Obciążalność prądowa trwała zestyków: 8 A
• Maksymalna moc łączeniowa (AC1): 2000 VA
• Minimalna moc łączeniowa: 0,12 W (10 mA / 12 V)
• Rezystancja zestyków: ≤ 100 mΩ (1 A / 6 V DC)
• Maksymalna częstotliwość łączeń: 360 cykli/h (przy obciążeniu znamionowym AC1) / 18 000 cykli/h (bez obciążenia)

Cewka i czasy działania

• Napięcie znamionowe cewki: 24 V DC
• Rezystancja cewki (23°C): 1440 Ω
• Roboczy zakres napięcia zasilania (0…+70°C): 16,8…36,0 V DC
• Napięcie odpadkowe (DC): ≥ 0,1 U_n
• Znamionowy pobór mocy (DC): 0,4…0,48 W
• Czas zadziałania / powrotu (typowo): 15 ms / 8 ms

Izolacja i bezpieczeństwo

• Znamionowe napięcie izolacji: 440 V AC
• Znamionowe napięcie udarowe: 4000 V (1,2/50 µs)
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia izolacji: 3
• Rezystancja izolacji: ≥ 1000 MΩ (500 V DC)
• Napięcie probiercze (cewka–styki): 5000 V AC (typ izolacji: wzmocniona)
• Napięcie probiercze (przerwy zestykowej): 1000 V AC (rodzaj przerwy: oddzielenie niepełne)
• Napięcie probiercze (między torami prądowymi): 2500 V AC (typ izolacji: podstawowa)
• Odległość cewka–styki: ≥ 8 mm (w powietrzu) oraz ≥ 8 mm (po izolacji)

Warunki pracy i wykonanie

• Wymiary (d × s × w): 29 × 13 × 25,5 mm
• Masa: 16 g
• Temperatura otoczenia (praca): -40…+70°C
• Temperatura otoczenia (składowanie): -40…+70°C
• Stopień ochrony obudowy: IP40
• Ochrona przed oddziaływaniem środowiska: RTII
• Wilgotność względna: 5…85%
• Odporność na udary: 10 g
• Temperatura kąpieli lutowniczej: maks. 270°C
• Czas lutowania: maks. 5 s

Wyprowadzenia i układ styków

• Układ zestyków: 2P – przełączne
• Oznaczenia wyprowadzeń: A1, A2 (cewka) oraz tory stykowe: 11–12–14 i 21–22–24
• Przykładowe wymiary pinów: 0,5 × 0,5 mm oraz 0,5 × 0,8 mm

Podsumowanie

Relpol RMP84-2012-25-1024-WT to kompaktowy przekaźnik wtykowy z cewką 24 V DC i dwoma zestykami przełącznymi (2P), przeznaczony do pracy w instalacjach automatyki. Wersja WT ułatwia uruchomienie i serwis dzięki wskaźnikowi mechanicznemu oraz przyciskowi testowemu z funkcją blokowania styków, a obudowa IP40 zapewnia podstawową ochronę w typowych zastosowaniach szafowych.
