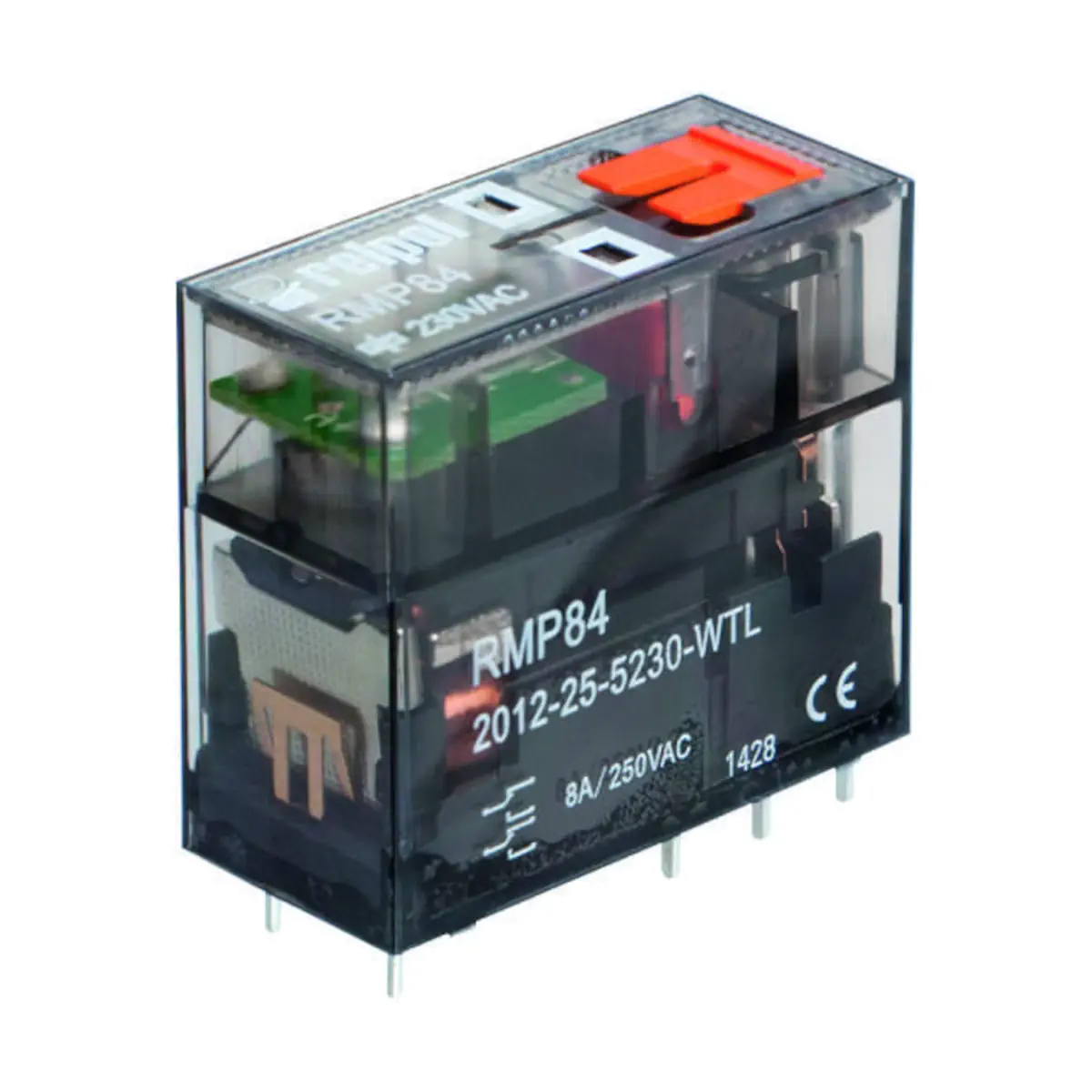

RMP84-2012-25-5230-WT Przekaźnik elektromagnetyczny, miniaturowy (z trybem ręcznym)

RMP84-2012-25-5230-WT to przekaźnik miniaturowy marki Relpol, przeznaczony do montażu w gniazdach wtykowych. Wykonanie to posiada 2 zestyki przełączne (2P) ze stykami AgNi, a cewka zasilana jest napięciem 230 V AC (50 Hz) (kod cewki 5230). Wersja WT ma mechaniczny wskaźnik zadziałania oraz przycisk testujący (czołowy) z funkcją blokowania styków.

Najważniejsze cechy

• Producent: Relpol
• Model: RMP84-2012-25-5230-WT
• Typ: przekaźnik miniaturowy, do gniazd wtykowych
• Liczba i rodzaj zestyków: 2P – przełączne
• Materiał styków: AgNi
• Napięcie cewki: 230 V AC, 50 Hz (kod 5230)
• Wyposażenie dodatkowe (WT): wskaźnik zadziałania, mechaniczny + przycisk testujący, czołowy z funkcją blokowania styków
• Stopień ochrony obudowy: IP40
• Styki: bez kadmu

Zastosowanie

RMP84-2012-25-5230-WT jest przeznaczony do realizacji funkcji przełączania w układach automatyki i sterowania, wszędzie tam, gdzie wymagany jest przekaźnik wtykowy z dwoma torami przełącznymi oraz wygodną obsługą serwisową dzięki przyciskowi testującemu i wskaźnikowi zadziałania.

Styki i obciążalność

• Znamionowe / maks. napięcie zestyków (AC): 250 V / 440 V
• Minimalne napięcie zestyków: 12 V (przy 10 mA)
• Znamionowy prąd obciążenia (AC1): 8 A / 250 V AC
• Minimalny prąd zestyków: 10 mA / 12 V
• Maksymalny prąd załączania: 16 A (20 ms)
• Obciążalność prądowa trwała zestyków: 8 A
• Maksymalna moc łączeniowa (AC1): 2000 VA
• Minimalna moc łączeniowa: 0,12 W (10 mA / 12 V)
• Rezystancja zestyków: ≤ 100 mΩ (1 A / 6 V DC)
• Maks. częstotliwość łączeń: 360 cykli/h (przy obciążeniu znamionowym w kat. AC1) / 18 000 cykli/h (bez obciążenia)

Cewka (230 V AC, 50 Hz)

• Napięcie znamionowe: 230 V AC
• Rezystancja cewki (przy 23°C): 32 500 Ω
• Napięcie odpadkowe: AC ≥ 0,15 U_n
• Roboczy zakres napięcia zasilania (0…+70°C): 172,5…253,0 V AC
• Znamionowy pobór mocy (AC): 0,75 VA

Czasy i trwałość

• Czas zadziałania / powrotu (typowo): 15 ms / 8 ms
• Trwałość łączeniowa w kategorii AC1 (liczba łączeń):
• • > 3 × 10⁴ (cewki AC, 8 A, 250 V AC, 5 s włączony / 5 s wyłączony)
  • > 1 × 10⁴ (cewki DC, 8 A, 250 V AC, 5 s włączony / 5 s wyłączony)
  • > 5 × 10⁴ (8 A, 250 V AC, 70°C, 1 s włączony / 9 s wyłączony)
• Trwałość mechaniczna: 18 000 000 cykli

Izolacja i bezpieczeństwo (PN-EN 60664-1)

• Znamionowe napięcie izolacji: 440 V AC
• Znamionowe napięcie udarowe: 4000 V (1,2/50 µs)
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia izolacji: 3
• Rezystancja izolacji: 1000 MΩ (500 V DC)
• Napięcie probiercze:
• • pomiędzy cewką a stykami: 5000 V AC (typ izolacji: wzmocniona)
  • przerwy zestykowej: 1000 V AC (rodzaj przerwy: oddzielenie niepełne)
  • pomiędzy torami prądowymi: 2500 V AC (typ izolacji: podstawowa)
• Odległość pomiędzy cewką a stykami: ≥ 8 mm (w powietrzu) / ≥ 8 mm (po izolacji)

Warunki pracy i parametry mechaniczne

• Wymiary (a × b × h): 29 × 13 × 25,5 mm
• Masa: 16 g
• Temperatura otoczenia (składowanie): -40…+70°C
• Temperatura otoczenia (praca): -40…+70°C
• Wilgotność względna: 5…85%
• Stopień ochrony obudowy: IP40
• Ochrona przed oddziaływaniem środowiska: RTII
• Odporność na udary: 10 g
• Temperatura kąpieli lutowniczej: maks. 270°C
• Czas lutowania: maks. 5 s

Podłączenie (oznaczenia wyprowadzeń)

Przekaźnik jest wykonaniem wtykowym. Oznaczenia wyprowadzeń (widok od strony wyprowadzeń):

• Cewka: A1 (1), A2 (2)
• Zestyki: 22 (3), 21 (4), 24 (5), 12 (6), 11 (7), 14 (8)

Podsumowanie

Relpol RMP84-2012-25-5230-WT to solidny przekaźnik miniaturowy 2P przełączny ze stykami AgNi, przeznaczony do montażu w gniazdach wtykowych, z cewką 230 V AC. Wersja WT ułatwia uruchomienie i serwis dzięki mechanicznemu wskaźnikowi zadziałania oraz przyciskowi testującemu z funkcją blokowania styków, a obudowa IP40 wspiera bezpieczne zastosowania w typowych aplikacjach automatyki.
