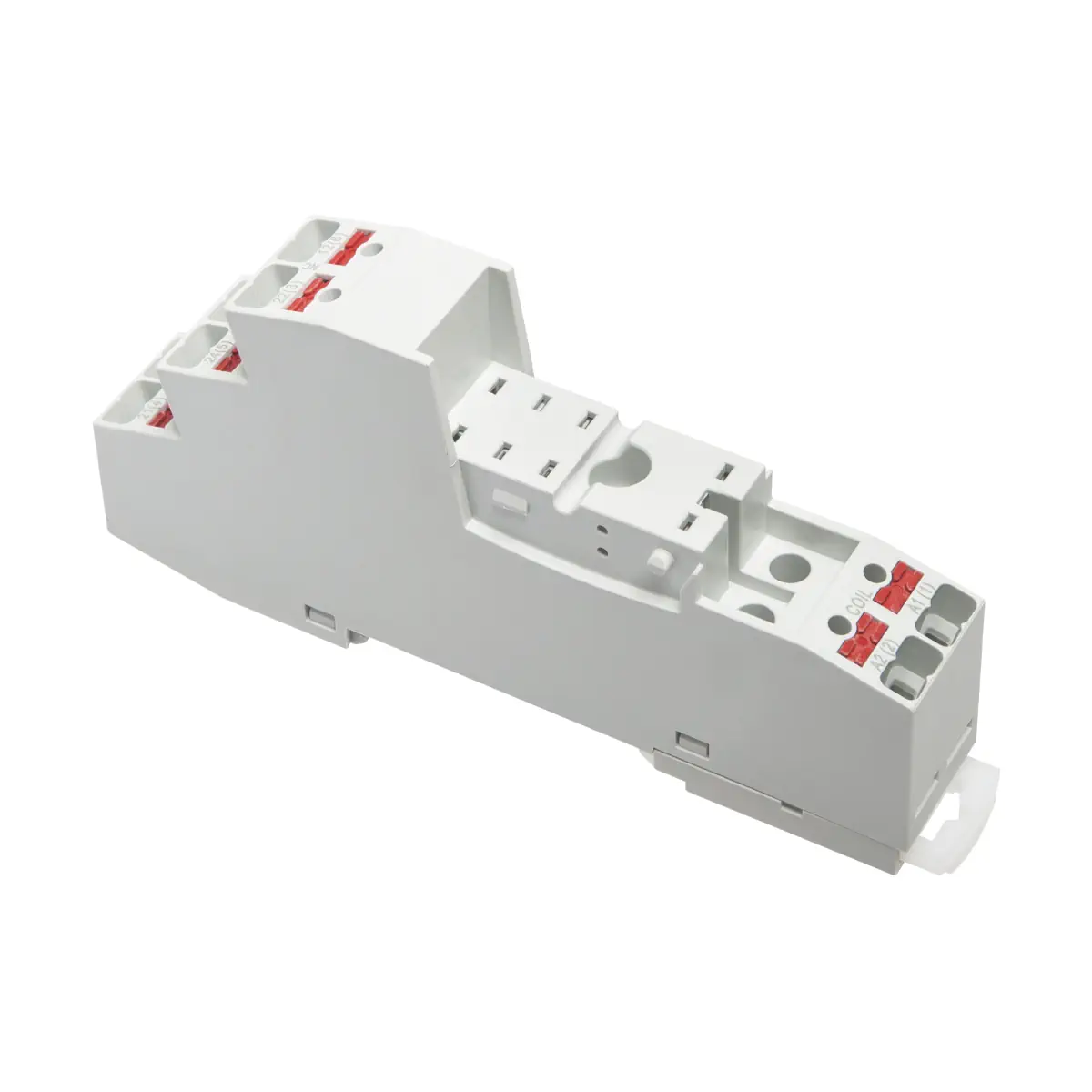

GZP80 Gniazdo z zaciskami Push-in

GZP80 to gniazdo przekaźnikowe firmy Relpol z zaciskami Push-in, przeznaczone do montażu na szynie 35 mm (PN-EN 60715) lub na płycie. Umożliwia szybkie podłączenie przewodów bez użycia narzędzi (wypięcie przewodu odbywa się przez naciśnięcie przycisku zwalniającego zacisk) i współpracuje z wybranymi przekaźnikami serii RM oraz RMP.

Najważniejsze cechy

• Producent: Relpol
• Model: GZP80
• Typ: gniazdo przekaźnikowe z zaciskami Push-in
• Kompatybilne przekaźniki: RM84, RM85, RM85 inrush, RM85 105 °C sensitive, RM87L, RM87L sensitive, RM87P, RM87P sensitive, RMP84, RMP85
• Montaż: szyna 35 mm wg PN-EN 60715 lub montaż na płycie
• Raster: 5 mm
• Obciążalność: jeden tor prądowy 12 A, 300 V AC; dwa tory prądowe 8 A, 300 V AC

Podłączenie przewodów (Push-in)

• Maks. przekrój przewodów: 2 × 1,5 mm² (bez tulejki izolowanej) lub 2 × 1 mm² (z tulejką izolowaną)
• Długość odizolowania przewodu: 8…10 mm
• Sposób montażu przewodu: wciśnięcie przewodu do zacisku Push-in
• Sposób demontażu przewodu: zwolnienie zacisku przyciskiem zwalniającym

Montaż i wymiary

• Wymiary: 97 × 15,9 × 45,9 (75,8) mm
• Montaż: na szynie 35 mm wg PN-EN 60715 lub na płycie

Uwagi dotyczące mostkowania zacisków

• Dla RM85 oraz RMP85: obciążenia powyżej 12 A wymagają zmostkowania zacisków 11 z 21, 12 z 22, 14 z 24.

Podsumowanie

Relpol GZP80 to praktyczne gniazdo przekaźnikowe z wygodnymi zaciskami Push-in, do montażu na szynie DIN 35 mm lub na płycie. Zapewnia raster 5 mm oraz obciążalność do 12 A / 300 V AC (jeden tor) lub 8 A / 300 V AC (dwa tory), dzięki czemu dobrze sprawdza się w typowych aplikacjach sterowania i automatyki z przekaźnikami RM/RMP.

Pliki do pobrania:
GZP80 Karta katalogowa
