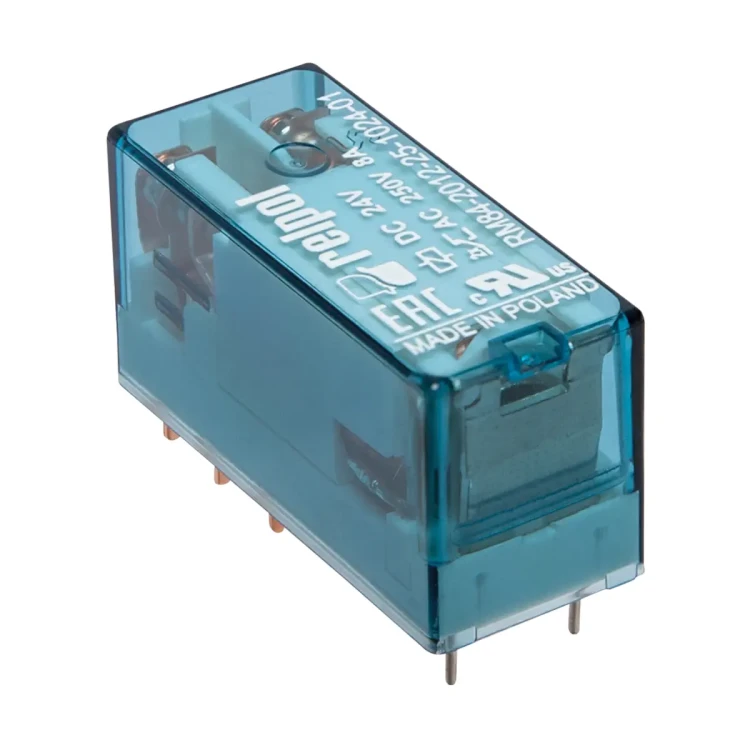

RM84-2012-25-1024-01 Przekaźnik elektromagnetyczny, miniaturowy

RM84-2012-25-1024-01 to miniaturowy przekaźnik elektromagnetyczny Relpol z 2 zestykami przełącznymi (2P / DPDT) i stykami wykonanymi z AgNi. Wersja ta posiada cewkę 24 V DC (kod cewki 1024) oraz przezroczystą obudowę (wariant 01) w klasie ochrony IP40. Przekaźnik jest przeznaczony do bezpośredniego lutowania w obwodach drukowanych oraz do pracy w gniazdach wtykowych.

Najważniejsze cechy

• Producent: Relpol
• Model: RM84-2012-25-1024-01
• Typ: przekaźnik miniaturowy elektromagnetyczny
• Konfiguracja styków: 2P – 2 zestyki przełączne (DPDT)
• Materiał styków: AgNi
• Napięcie cewki: 24 V DC
• Rezystancja cewki (20°C): 1440 Ω (tolerancja ±10%)
• Roboczy zakres napięcia zasilania cewki (20°C): 16,8…61,2 V DC
• Stopień ochrony obudowy: IP40
• Obudowa: przezroczysta (dla cewek DC: kolor niebieski)

Zastosowanie

RM84-2012-25-1024-01 sprawdzi się w automatyce i sterowaniu, gdzie wymagane są dwa niezależne tory przełączne oraz zasilanie cewki z 24 V DC. Przekaźnik może być montowany:

• poprzez lutowanie do PCB,
• w gniazdach wtykowych.

Styki i obciążalność

• Znamionowe / maks. napięcie zestyków (AC): 250 V / 400 V
• Minimalne napięcie zestyków: 5 V (dla AgNi)
• Obciążenie (AC1): 8 A / 250 V AC
• Obciążenie (AC15): 3 A / 120 V, 1,5 A / 240 V (B300)
• Obciążenie (DC13): 0,22 A / 120 V, 0,1 A / 250 V (R300)
• Minimalny prąd zestyków: 5 mA (dla AgNi)
• Maksymalna moc łączeniowa (AC1): 2000 VA
• Minimalna moc łączeniowa: 0,3 W (dla AgNi)
• Rezystancja zestyków: 100 mΩ
• Maks. częstotliwość łączeń: 600 cykli/h (przy obciążeniu), 72 000 cykli/h (bez obciążenia)

Dane cewki (24 V DC)

• Napięcie znamionowe: 24 V DC
• Rezystancja cewki (20°C): 1440 Ω
• Moc znamionowa (DC): 0,4…0,48 W
• Napięcie zadziałania: DC: ≥ 0,1 Un

Parametry izolacji i trwałość

• Znamionowe napięcie izolacji: 400 V AC
• Znamionowe napięcie udarowe: 4000 V (1,2/50 µs)
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia izolacji: 3
• Napięcie probiercze (między cewką a stykami): 5000 V AC
• Napięcie probiercze (przerwy zestykowej): 1000 V AC
• Czas zadziałania / powrotu (typowo): 7 ms / 3 ms
• Trwałość łączeniowa: > 10⁵ (dla 8 A, 250 V AC) oraz > 10⁵ (dla 0,15 A, 220 V DC)
• Trwałość mechaniczna: > 3 × 10⁷ cykli

Wymiary i warunki pracy

• Wymiary (a × b × h): 29 × 12,7 × 15,7 mm
• Masa: 14 g
• Temperatura otoczenia (praca) dla wersji w przezroczystej obudowie: -20…+70°C
• Temperatura składowania: -40…+85°C
• Stopień ochrony obudowy: IP40
• Temperatura kąpieli lutowniczej (maks.): 270°C
• Czas lutowania (maks.): 5 s

Wyprowadzenia i montaż

• Wyprowadzenia: 8 pinów (A1/A2 – cewka; tory stykowe: 11/12/14 oraz 21/22/24)
• Otwory w płytce drukowanej (dla przekaźnika): Ø 1,3 + 0,1 mm
• Otwory w płytce drukowanej (dla gniazd wtykowych): Ø 1,5 + 0,1 mm

Podsumowanie

Relpol RM84-2012-25-1024-01 to kompaktowy przekaźnik 2P (DPDT) z cewką 24 V DC i stykami AgNi, zaprojektowany do montażu na PCB lub w gniazdach. Przezroczysta obudowa IP40 ułatwia kontrolę wzrokową, a parametry łączeniowe (m.in. 8 A / 250 V AC (AC1)) pozwalają na szerokie zastosowanie w układach sterowania i automatyki.
