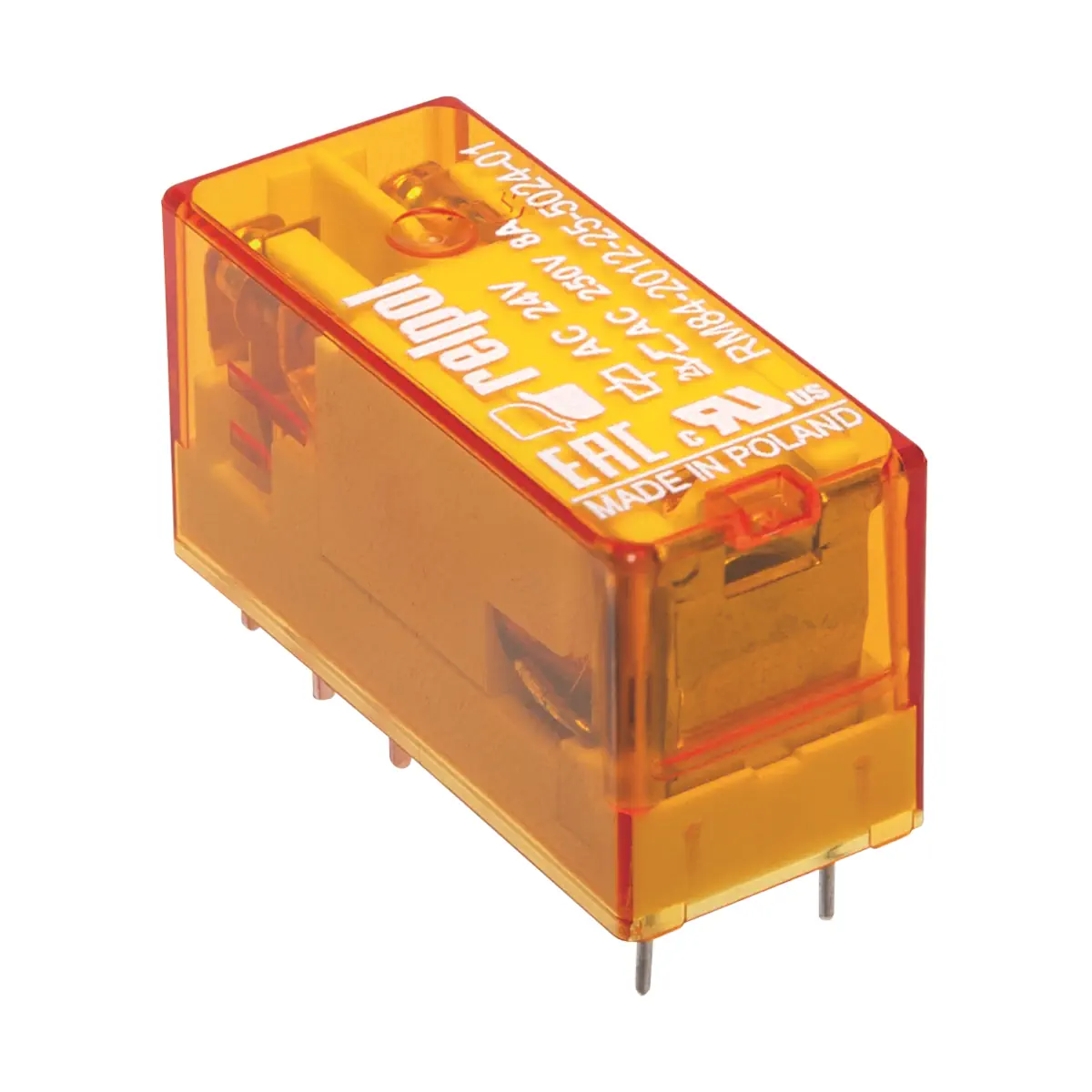

RM84-2012-25-5024-01 Przekaźnik elektromagnetyczny, miniaturowy

RM84-2012-25-5024-01 to przekaźnik miniaturowy firmy Relpol, przeznaczony do bezpośredniego lutowania w obwodach drukowanych oraz do pracy w gniazdach wtykowych. W tej wersji zastosowano 2 zestyki przełączne (2P) o materiale AgNi oraz cewkę 24 V AC (50/60 Hz) (kod cewki 5024). Model ma przeźroczystą obudowę (kod 01) oraz stopień ochrony IP40.

Najważniejsze cechy

• Producent: Relpol
• Model: RM84-2012-25-5024-01
• Typ: przekaźnik miniaturowy (elektromagnetyczny)
• Liczba i rodzaj zestyków: 2P (2 zestyki przełączne)
• Materiał zestyków: AgNi
• Napięcie cewki: 24 V AC, 50/60 Hz (kod cewki 5024)
• Sposób podłączenia: do obwodów drukowanych i gniazd
• Stopień ochrony obudowy: IP40
• Obudowa: przeźroczysta (kolor pomarańczowy dla cewek AC)

Zestyki i obciążenia

• Znamionowe / maks. napięcie zestyków (AC): 250 V / 400 V
• Minimalne napięcie zestyków: 5 V
• AC1: 8 A / 250 V AC
• AC15: 3 A / 120 V, 1,5 A / 240 V (B300)
• DC1: 8 A / 24 V DC
• DC13: 0,22 A / 120 V, 0,1 A / 250 V (R300)
• Obciążenie silnikowe (UL508): 1/3 HP, 240 V AC, 3,6 FLA (silnik jednofazowy)
• AC3 (IEC 60947-4-1): 0,37 kW, 240 V AC (silnik jednofazowy)
• Minimalny prąd zestyków: 5 mA
• Maksymalna moc łączeniowa (AC1): 2000 VA
• Minimalna moc łączeniowa (AgNi): 0,3 W
• Rezystancja zestyków: 100 mΩ

Cewka (24 V AC – kod 5024)

• Znamionowy pobór mocy: 0,75 VA
• Rezystancja cewki (przy 20°C): 400 Ω
• Roboczy zakres napięcia zasilania (przy 20°C): min. 19,2 V AC / max. 28,8 V AC
• Napięcie odpadkowe: AC ≤ 0,15 U_n

Izolacja i bezpieczeństwo

• Znamionowe napięcie izolacji: 400 V AC
• Znamionowe napięcie udarowe: 4 kV (1,2/50 µs)
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia izolacji: 3
• Napięcia probiercze:
  • pomiędzy cewką a stykami: 5000 V AC (typ izolacji: wzmocniona)
  • przerwy zestykowej: 1000 V AC (rodzaj przerwy: oddzielenie niepełne)
  • pomiędzy torami prądowymi: 2500 V AC (typ izolacji: podstawowa)
• Odległości (cewka–styki): w powietrzu ≥ 10 mm, po izolacji ≥ 10 mm

Trwałość i parametry mechaniczne

• Czas zadziałania / powrotu (typowo): 7 ms / 3 ms
• Trwałość łączeniowa (AC1): > 10⁵ (8 A, 250 V AC)
• Trwałość mechaniczna: > 3 × 10⁷ cykli
• Maks. częstotliwość łączeń: 600 cykli/h (przy obciążeniu znamionowym), 72 000 cykli/h (bez obciążenia)
• Wymiary (a × b × h): 29 × 12,7 × 15,7 mm
• Masa: 14 g

Warunki pracy i montaż

• Temperatura otoczenia (praca): -20…+70°C (dla wykonania w przeźroczystej obudowie)
• Temperatura otoczenia (składowanie): -40…+85°C
• Stopień ochrony: IP40
• Temperatura kąpieli lutowniczej: maks. 270°C
• Czas lutowania: maks. 5 s
• Przeznaczenie montażowe: bezpośrednie lutowanie w obwodach drukowanych oraz gniazda wtykowe

Kompatybilne gniazda (opcjonalnie)

• Gniazda wtykowe: GZT80, GZM80, GZS80, GZF80, GZP80, GZMB80
• Gniazda do obwodów drukowanych: PW80, EC 50, GD50

Podsumowanie

Relpol RM84-2012-25-5024-01 to kompaktowy przekaźnik miniaturowy z 2 zestykami przełącznymi (2P) i cewką 24 V AC, przeznaczony do montażu na PCB lub w gniazdach. Wersja z przeźroczystą obudową oraz IP40 sprawdzi się wszędzie tam, gdzie liczy się czytelna kontrola elementu i stabilne parametry łączeniowe w standardowych warunkach przemysłowych.
