RM84-2012-25-5230-01 Przekaźnik elektromagnetyczny, miniaturowy

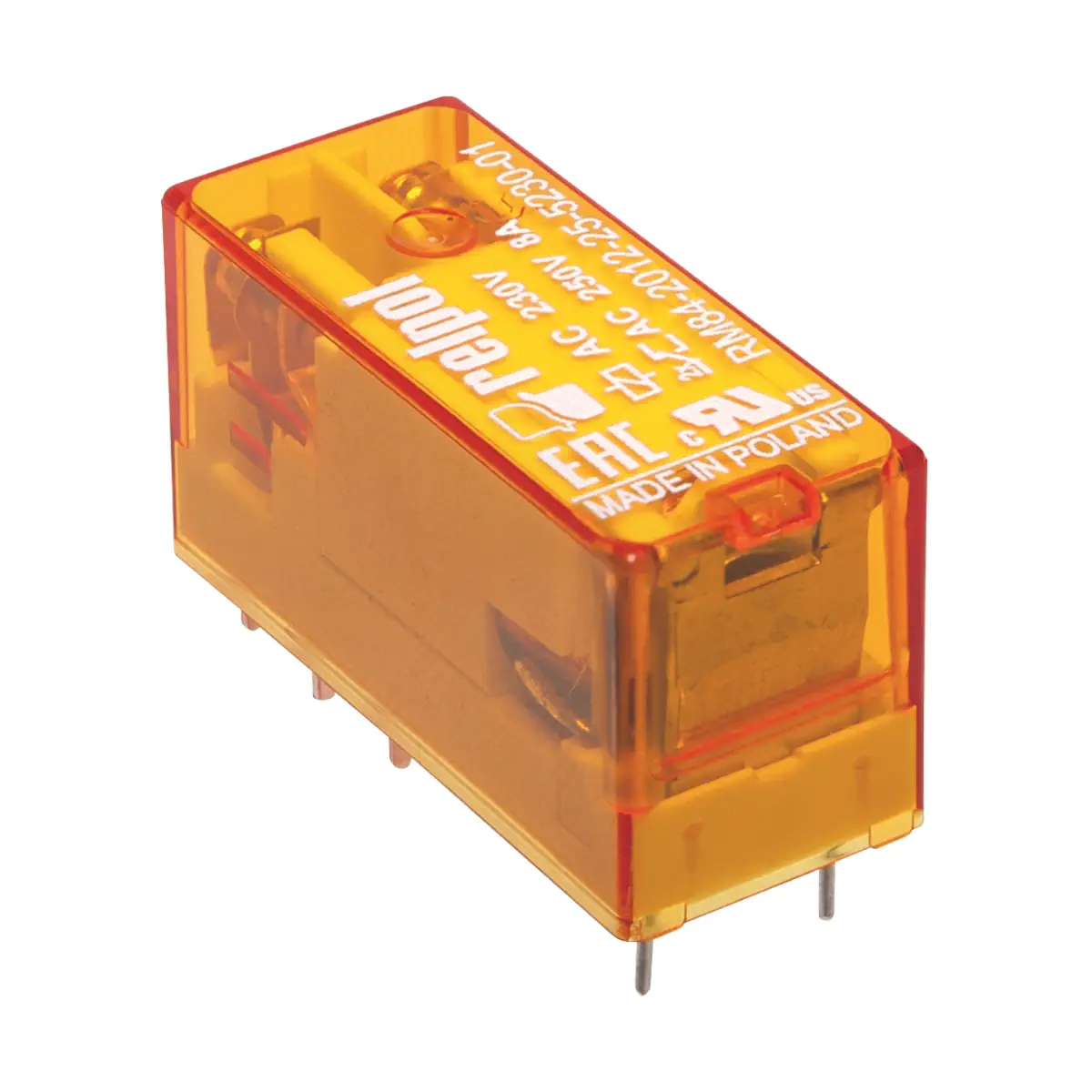

RM84-2012-25-5230-01 to miniaturowy przekaźnik elektromagnetyczny firmy Relpol z dwoma zestykami przełącznymi (2P / DPDT) i cewką AC 230 V (50/60 Hz). Wersja 01 posiada przezroczystą obudowę (wykonanie IP40) i jest przeznaczona do bezpośredniego lutowania w obwodach drukowanych oraz do pracy w gniazdach wtykowych.

Najważniejsze cechy

• Producent: Relpol
• Model: RM84-2012-25-5230-01
• Typ: przekaźnik miniaturowy (elektromagnetyczny)
• Konfiguracja styków: 2P (2 × przełączne / DPDT)
• Materiał styków: AgNi
• Napięcie cewki: AC 230 V, 50/60 Hz
• Obudowa: przezroczysta (wykonanie IP40)
• Przeznaczenie montażowe: do obwodów drukowanych i gniazd wtykowych
• Klasa izolacji cewki: F (155°C)
• Ochrona przed oddziaływaniem środowiska: RTII
• Certyfikaty (dla wersji w przezroczystej obudowie): cULus, EAC

Zastosowanie

RM84-2012-25-5230-01 sprawdzi się jako przekaźnik sterujący w automatyce i układach elektrotechnicznych, gdzie wymagane są dwa tory przełączne w kompaktowej obudowie oraz możliwość montażu na PCB lub w gnieździe wtykowym.

Parametry elektryczne zestyków (dla wersji AgNi)

• Znamionowe / maks. napięcie zestyków (AC): 250 V / 400 V
• Minimalne napięcie zestyków: 5 V
• Kategoria AC1: 8 A / 250 V AC
• Kategoria AC15: 3 A / 120 V, 1,5 A / 240 V (B300)
• Kategoria DC1: 8 A / 24 V DC
• Kategoria DC13: 0,22 A / 120 V, 0,1 A / 250 V (R300)
• Obciążalność prądowa trwała zestyków: 8 A
• Maks. moc łączeniowa (AC1): 2000 VA
• Minimalna moc łączeniowa: 0,3 W
• Minimalny prąd zestyków: 5 mA
• Rezystancja zestyków: 100 mΩ
• Maks. częstotliwość łączeń (AC1): 600 cykli/h
• Maks. częstotliwość łączeń (bez obciążenia): 72 000 cykli/h
• Trwałość łączeniowa: > 10⁵ (AC1: 8 A, 250 V AC) oraz > 10⁵ (DC L/R = 40 ms: 0,15 A, 220 V DC)

Obciążenia silnikowe

• UL 508: 1/3 HP, 240 V AC, 3,6 FLA (silnik jednofazowy)
• AC3 (IEC 60947-4-1): 0,37 kW, 240 V AC (silnik jednofazowy)

Cewka i zasilanie (kod cewki 5230)

• Napięcie znamionowe: AC 230 V, 50/60 Hz
• Rezystancja cewki (przy 20°C): 38 500 Ω (tolerancja ±10%)
• Roboczy zakres napięcia zasilania (przy 20°C): 184,0…276,0 V AC (50 Hz)
• Napięcie odpadania: AC: ≥ 0,15 U_n
• Znamionowy pobór mocy: 0,75 VA

Izolacja i parametry bezpieczeństwa

• Znamionowe napięcie izolacji: 400 V AC
• Znamionowe napięcie udarowe: 4000 V (1,2/50 µs)
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia izolacji: 3
• Napięcie probiercze (między cewką a stykami): 5000 V AC (izolacja wzmocniona)
• Napięcie probiercze (przerwy zestykowej): 1000 V AC (oddzielenie niepełne)
• Napięcie probiercze (pomiędzy torami prądowymi): 2500 V AC
• Odległość między cewką a stykami: w powietrzu ≥ 10 mm, po izolacji ≥ 10 mm

Wymiary, montaż i warunki pracy

• Wymiary (a × b × h): 29 × 12,7 × 15,7 mm
• Masa: 14 g
• Czas zadziałania / powrotu (typowo): 7 ms / 3 ms
• Trwałość mechaniczna: > 3 × 10⁷ cykli
• Temperatura otoczenia (praca): -20…+70°C
• Temperatura otoczenia (składowanie): -40…+85°C
• Stopień ochrony obudowy: IP40
• Odporność na udary: 20 g
• Odporność na wibracje (zestyk zwierny/rozwierny): 10 g / 5 g, 10…150 Hz
• Temperatura kąpieli lutowniczej: maks. 270°C
• Czas lutowania: maks. 5 s

Wyprowadzenia (oznaczenia)

• Cewka: A1 (1), A2 (2)
• Zestyki: 22 (3), 21 (4), 24 (5), 12 (6), 11 (7), 14 (8)

Podsumowanie

Relpol RM84-2012-25-5230-01 to kompaktowy przekaźnik miniaturowy z dwoma stykami przełącznymi, stykami AgNi i cewką AC 230 V, w przezroczystej obudowie IP40. Oferuje parametry odpowiednie do typowych układów sterowania (m.in. 8 A / 250 V AC w AC1), a forma montażu pozwala na zastosowanie zarówno na PCB, jak i w gniazdach wtykowych.

Pliki do pobrania:
RM84-2012-25-5230-01 Karta katalogowa
