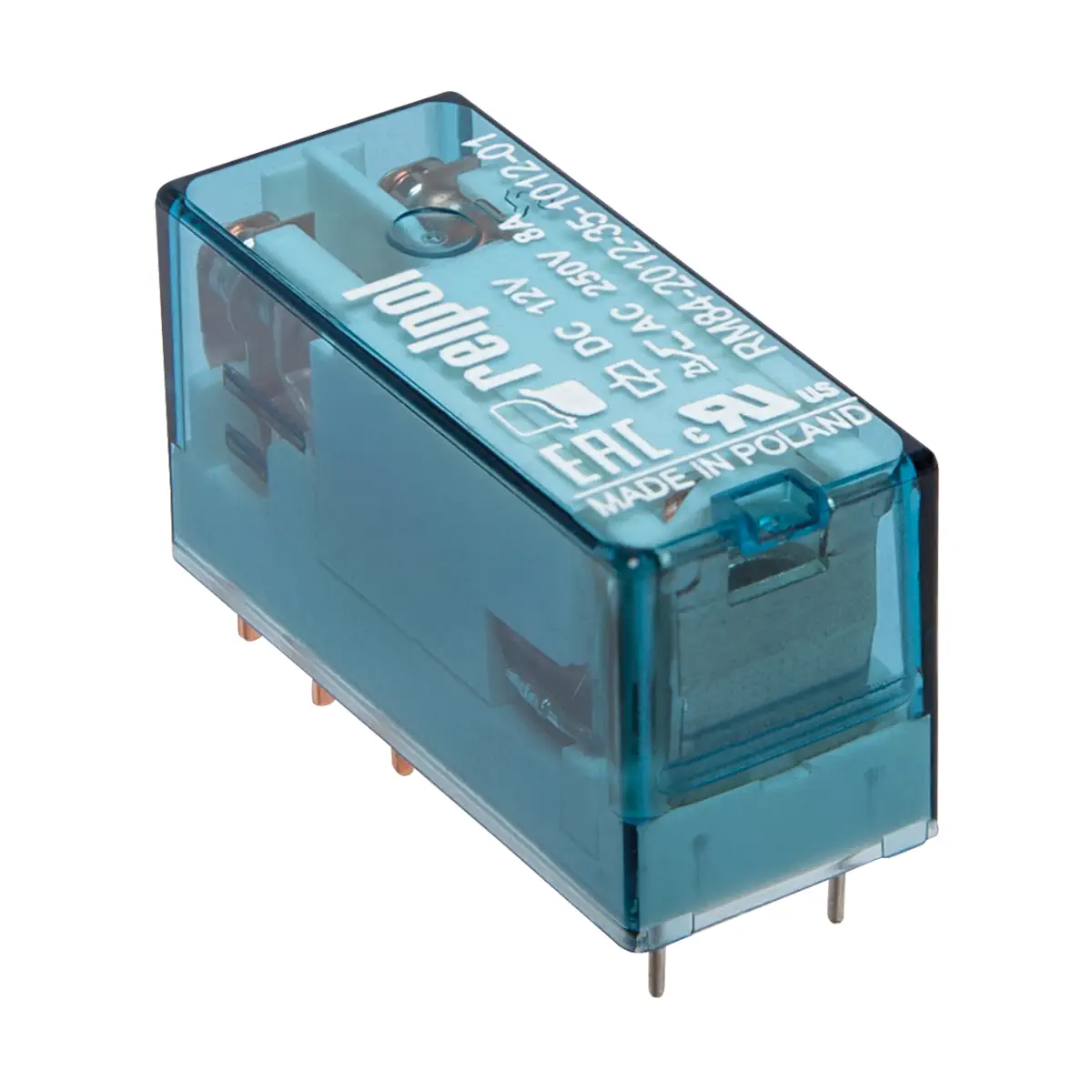

RM84-2012-25-1012-01 Przekaźnik elektromagnetyczny, miniaturowy

RM84-2012-25-1012-01 to miniaturowy przekaźnik elektromagnetyczny firmy Relpol (seria RM84), wyposażony w 2 zest yki przełączne (2P) oraz cewkę 12 V DC. Wersja -01 oznacza przezroczystą obudowę (dla cewek DC w kolorze niebieskim) w wykonaniu IP40. Przekaźnik jest przeznaczony do bezpośredniego lutowania w obwodach drukowanych oraz do pracy w gniazdach wtykowych.

Najważniejsze cechy

• Producent: Relpol
• Model: RM84-2012-25-1012-01
• Typ: przekaźnik miniaturowy elektromagnetyczny
• Konfiguracja zestyków: 2P (2 × przełączne)
• Materiał styków: AgNi
• Napięcie cewki: 12 V DC (kod cewki 1012)
• Sposób podłączenia: do obwodów drukowanych i gniazd
• Stopień ochrony obudowy: IP40
• Obudowa: przezroczysta (wersja -01; dla cewek DC kolor niebieski)
• Znamionowe / maks. napięcie zestyków (AC): 250 V / 400 V
• Obciążenie (AC1): 8 A / 250 V AC
• Masa: 14 g
• Wymiary (a × b × h): 29 × 12,7 × 15,7 mm

Zastosowanie

RM84-2012-25-1012-01 jest przeznaczony do realizacji przełączeń w układach sterowania i automatyki, gdzie wymagane są dwa niezależne tory przełączne oraz zasilanie cewki 12 V DC. Wykonanie umożliwia montaż w PCB lub pracę w gniazdach wtykowych.

Konfiguracja zestyków i wyprowadzenia

• Cewka: A1, A2
• Zestyki (2P): 11–12–14 oraz 21–22–24

Dane techniczne

Zestyki (AgNi)

• Minimalne napięcie zestyków: 5 V
• Obciążenie znamionowe (AC1): 8 A / 250 V AC
• Obciążenie (AC15): 3 A / 120 V; 1,5 A / 240 V (B300)
• Obciążenie (DC1): 8 A / 24 V DC
• Obciążenie (DC13): 0,22 A / 120 V; 0,1 A / 250 V (R300)
• Obciążalność prądowa trwała zestyków: 8 A
• Maks. moc łączeniowa (AC1): 2000 VA
• Minimalna moc łączeniowa: 0,3 W
• Minimalny prąd zestyków: 5 mA
• Rezystancja zestyków: 100 mΩ
• Częstotliwość łączeń: 600 cykli/h (przy obciążeniu znamionowym), 72 000 cykli/h (bez obciążenia)
• Trwałość łączeniowa: > 10⁵ (AC1: 8 A, 250 V AC) oraz > 10⁵ (DC L/R = 40 ms: 0,15 A, 220 V DC)
• Trwałość mechaniczna: > 3 × 10⁷ cykli

Cewka (12 V DC, kod 1012)

• Napięcie znamionowe: 12 V DC
• Rezystancja cewki (przy 20°C): 360 Ω
• Tolerancja rezystancji: ±10%
• Roboczy zakres napięcia zasilania (przy 20°C): 8,4…30,6 V DC
• Pobór mocy (DC): 0,4…0,48 W
• Czas zadziałania / powrotu (wartości typowe): 7 ms / 3 ms
• Napięcie odpadowe (DC): ≥ 0,1 U_n

Izolacja

• Znamionowe napięcie izolacji: 400 V AC
• Znamionowe napięcie udarowe: 4000 V (1,2/50 µs)
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia izolacji: 3
• Napięcie probiercze między cewką a stykami: 5000 V AC (izolacja wzmocniona)
• Napięcie probiercze przerwy zestykowej: 1000 V AC (oddzielenie niepełne)
• Napięcie probiercze między torami prądowymi: 2500 V AC (izolacja podstawowa)
• Odległość między cewką a stykami: w powietrzu ≥ 10 mm; po izolacji ≥ 10 mm

Warunki środowiskowe i odporności

• Temperatura pracy (wersja przezroczysta -01): -20…+70°C
• Temperatura składowania: -40…+85°C
• Ochrona przed oddziaływaniem środowiska: RTII
• Odporność na udary: 20 g
• Odporność na wibracje (zestyk zwierny / rozwierny): 10 g / 5 g (10…150 Hz)

Montaż i lutowanie

• Przeznaczenie montażowe: bezpośrednie lutowanie w obwodach drukowanych oraz montaż w gniazdach wtykowych
• Temperatura kąpieli lutowniczej (maks.): 270°C
• Czas lutowania (maks.): 5 s

Podsumowanie

Relpol RM84-2012-25-1012-01 to kompaktowy przekaźnik miniaturowy 2P z zestykami AgNi i cewką 12 V DC, przystosowany do montażu w PCB lub w gniazdach. Wykonanie IP40 oraz przezroczysta obudowa (-01) ułatwiają kontrolę stanu przekaźnika w aplikacjach automatyki i sterowania.

Pliki do pobrania:
RM84-2012-25-1012-01 Karta katalogowa
