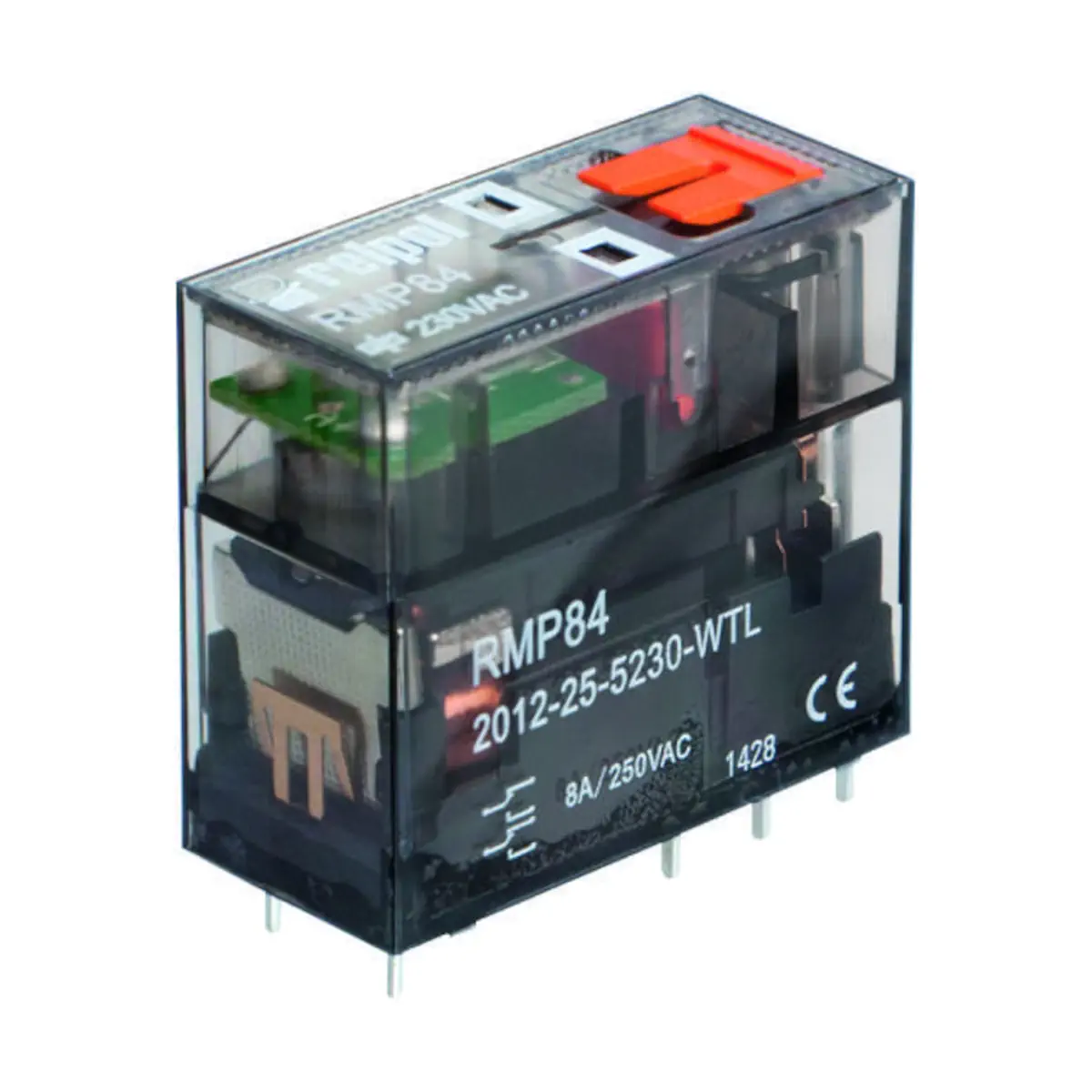

RMP84-2012-25-5024-WT Przekaźnik elektromagnetyczny, miniaturowy (z trybem ręcznym)

RMP84-2012-25-5024-WT to przekaźnik miniaturowy marki Relpol, przeznaczony do montażu w gniazdach wtykowych. Wykonanie posiada 2 zestyki przełączne (2P) o materiałach styków AgNi (styki bez kadmu) oraz cewkę AC 24 V / 50 Hz. Wersja WT jest wyposażona we wskaźnik zadziałania mechaniczny oraz przycisk testujący (czołowy) z funkcją blokowania styków.

Najważniejsze cechy

• Producent: Relpol
• Model: RMP84-2012-25-5024-WT
• Seria / typ: RMP84 – przekaźnik miniaturowy
• Liczba i rodzaj zestyków: 2P – 2 zestyki przełączne
• Materiał styków: AgNi (bez kadmu)
• Sposób podłączenia: do gniazd wtykowych
• Stopień ochrony obudowy: IP40
• Cewka: AC 24 V, 50 Hz (kod cewki: 5024)
• Wyposażenie dodatkowe: WT – wskaźnik zadziałania mechaniczny + przycisk testujący z blokadą styków

Parametry zestyków (obciążenie AC)

• Znamionowe / maks. napięcie zestyków (AC): 250 V / 440 V
• Minimalne napięcie zestyków: 12 V przy 10 mA
• Znamionowy prąd obciążenia (AC1): 8 A / 250 V AC
• Minimalny prąd zestyków: 10 mA przy 12 V
• Maksymalny prąd załączania: 16 A (20 ms)
• Obciążalność prądowa trwała zestyków: 8 A
• Maksymalna moc łączeniowa (AC1): 2000 VA
• Minimalna moc łączeniowa: 0,12 W (10 mA / 12 V)
• Rezystancja zestyków: ≤ 100 mΩ (1 A / 6 V DC)
• Maks. częstotliwość łączeń: 360 cykli/h (przy obciążeniu znamionowym AC1) oraz 18 000 cykli/h (bez obciążenia)

Dane cewki (wykonanie 5024)

• Napięcie znamionowe: 24 V AC (50 Hz)
• Rezystancja cewki (przy 23°C): 350 Ω
• Roboczy zakres napięcia zasilania (0…+70°C): 18,0…26,4 V AC
• Znamionowy pobór mocy (AC): 0,75 VA
• Napięcie odpadkowe (AC): ≥ 0,15 U_n

Wyposażenie WT – test i sygnalizacja

• Wskaźnik zadziałania: mechaniczny.
• Przycisk testujący typu T: czołowy, z funkcją blokowania styków.
• Kolor przycisku (cewka AC): pomarańczowy.
• Możliwość zamknięcia zestyków zwiernych przez użycie funkcji blokowania (odgięcie przycisku testującego do pozycji pionowej o 90°); cofnięcie przycisku otwiera zestyki zwierne.

Izolacja i bezpieczeństwo

• Znamionowe napięcie izolacji: 440 V AC
• Znamionowe napięcie udarowe: 4000 V (1,2/50 µs)
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia izolacji: 3
• Rezystancja izolacji: 1000 MΩ (500 V DC)
• Napięcie probiercze między cewką a stykami: 5000 V AC (typ izolacji: wzmocniona)
• Odstęp między cewką a stykami: ≥ 8 mm (w powietrzu) oraz ≥ 8 mm (po izolacji)

Dane eksploatacyjne i mechaniczne

• Czas zadziałania / powrotu (typowo): 15 ms / 8 ms
• Trwałość mechaniczna (cewka AC): > 10⁶ cykli
• Wymiary (d × s × w): 29 × 13 × 25,5 mm
• Masa: 16 g
• Temperatura otoczenia: składowanie -40…+70°C, praca -40…+70°C
• Stopień ochrony obudowy: IP40
• Ochrona przed oddziaływaniem środowiska: RTII
• Wilgotność względna: 5…85%
• Odporność na udary: 10 g
• Odporność na wibracje (zestyk zwierny / rozwierny): 10 g / 5 g

Montaż i kompatybilne gniazda

Przekaźnik RMP84-2012-25-5024-WT jest przeznaczony do montażu w gniazdach wtykowych. Jako gniazda do serii RMP84 przewidziano m.in.: GZF80, GZP80, GZMB80, a także gniazda do obwodów drukowanych EC50 i GD50.

Podsumowanie

Relpol RMP84-2012-25-5024-WT to kompaktowy przekaźnik miniaturowy 2P (2× przełączny) z cewką 24 V AC, wykonaniem IP40 i wygodnym testowaniem dzięki wersji WT (wskaźnik mechaniczny + przycisk testujący z blokadą). Parametry styków do 8 A / 250 V AC (AC1) czynią go praktycznym rozwiązaniem do automatyki i układów sterowania montowanych w gniazdach wtykowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz deklarowaną zgodność z dyrektywą RoHS.
• Model RMP84-2012-25-5024-WT jest przekaźnikiem miniaturowym przeznaczonym do montażu wyłącznie w gniazdach wtykowych przeznaczonych dla serii RMP84.
• Urządzenie elektryczne. Nie dotykać części produktu znajdujących się pod napięciem.
• Przed montażem i podłączeniem należy upewnić się, że parametry aplikacji nie przekraczają parametrów znamionowych produktu. Użytkowanie poza zakresem specyfikacji może spowodować nieprawidłową pracę, przegrzewanie, uszkodzenie produktu lub ryzyko pożaru.
• Produkt należy podłączyć prawidłowo, zgodnie ze schematem połączeń producenta. Nieprawidłowe podłączenie może spowodować niewłaściwe działanie, nadmierne przegrzewanie oraz ryzyko powstania ognia.
• Przekaźnik wyposażony jest w mechaniczny wskaźnik zadziałania oraz przycisk testujący z funkcją blokowania styków. Użycie przycisku testującego może spowodować zamknięcie styków zwiernych; przed testem należy upewnić się, że nie spowoduje to zagrożenia dla ludzi, zwierząt ani instalacji.
• Produkt należy stosować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta, w szczególności przy stopniu ochrony obudowy IP40, wilgotności względnej 5...85% oraz temperaturze pracy przekaźnika zamontowanego w gnieździe na szynie 35 mm od -40 do +55°C.
• W przypadku modeli montowanych obok siebie należy zachować minimalny odstęp 5 mm dla wersji AC.
• Jeżeli wadliwa praca produktu mogłaby spowodować straty materialne lub zagrożenie dla zdrowia i życia ludzi albo zwierząt, urządzenie lub system powinny być wyposażone w dodatkowe, niezależne środki bezpieczeństwa zapewniające niezawodną pracę.
