SEA45.5 Zawór prądowy do impulsowego sterowania 24 [V] AC obciążeniami elektrycznymi o mocy do 30 [kW]

SEA45.5 to półprzewodnikowy (tyrystorowy) zawór prądowy / przełącznik mocy Siemens przeznaczony do sterowania impulsowego 24 V AC elektrycznych urządzeń grzejnych w instalacjach wentylacyjnych, klimatyzacyjnych i grzewczych. Urządzenie reguluje energię dostarczaną do obciążenia rezystancyjnego, przełączając w punkcie przecięcia zera napięcia, co ogranicza zakłócenia od sieci. Sterowanie i tor mocy są elektrycznie odizolowane (optozłącze), dzięki czemu regulator i SEA45.5 mogą być zasilane z różnych faz.

Najważniejsze cechy

• Producent: Siemens
• Model: SEA45.5
• Nr magazynowy: S55376-C160
• Typ: zawór prądowy (tyrystorowy przełącznik mocy) do obciążeń rezystancyjnych
• Sygnał sterujący: impulsowy 24 V AC
• Przełączanie: w zerowym napięciu (zero-cross)
• Izolacja sterowanie–obciążenie: optozłącze (galwaniczna separacja)
• Maks. prąd obciążenia (wartość skuteczna): 25 A (przy 40°C)
• Zakres napięcia sieciowego (tor mocy): 42…660 V AC
• Sygnalizacja: dioda LED świeci, gdy sygnał sterujący jest w stanie „ZAŁ”
• Montaż: zatrzaskowo na szynie DIN (radiator z pionowymi żebrami)
• Stopień ochrony: IP20
• Klasa bezpieczeństwa: II (wg EN 60730)
• Maks. moce przełączania (1-fazowo): 5,75 kW (230 V) / 10,0 kW (400 V)

Zastosowanie

SEA45.5 jest przeznaczony do sterowania elektrycznych urządzeń grzejnych, takich jak:

• nagrzewnice elektryczne,
• klimakonwektory wentylatorowe,
• urządzenia indukcyjne,
• grzejniki elektryczne,
• urządzenia w instalacjach elektrycznego ogrzewania podłogowego lub stropowego,
• nagrzewnice wtórne w klimakonwektorach i kanałach powietrza nawiewanego,
• konwektory i płyty grzewcze.

Obciążenia (rezystancyjne) – zakres mocy

• 1 × 230 V AC: min. 0,092 kW / maks. 5,75 kW (25 A)
• 1 × 400 V AC: min. 0,160 kW / maks. 10,0 kW (25 A)

Maksymalna moc przełączania dotyczy zastosowań jedno-fazowych. W układach z kilkoma zaworami prądowymi możliwe są większe moce całkowite (do 30 kW).

Sterowanie i współpraca

• Sterowanie podstawowe: impulsowy sygnał sterujący 24 V AC (zacisk Y1).
• Sygnały 0…10 V DC oraz 0/10 V DC (zał/wył) mogą sterować SEA45.5 po konwersji na sygnał impulsowy 24 V AC za pomocą przetwornika sygnału SEM61.4.

Działanie

• SEA45.5 reguluje moc grzania na podstawie impulsowego sygnału 24 V AC.
• Przełącza w punkcie przecięcia zera napięcia, ograniczając zakłócenia od napięcia sieciowego.
• Tor sterowania i tor mocy są odizolowane elektrycznie (optozłącze).

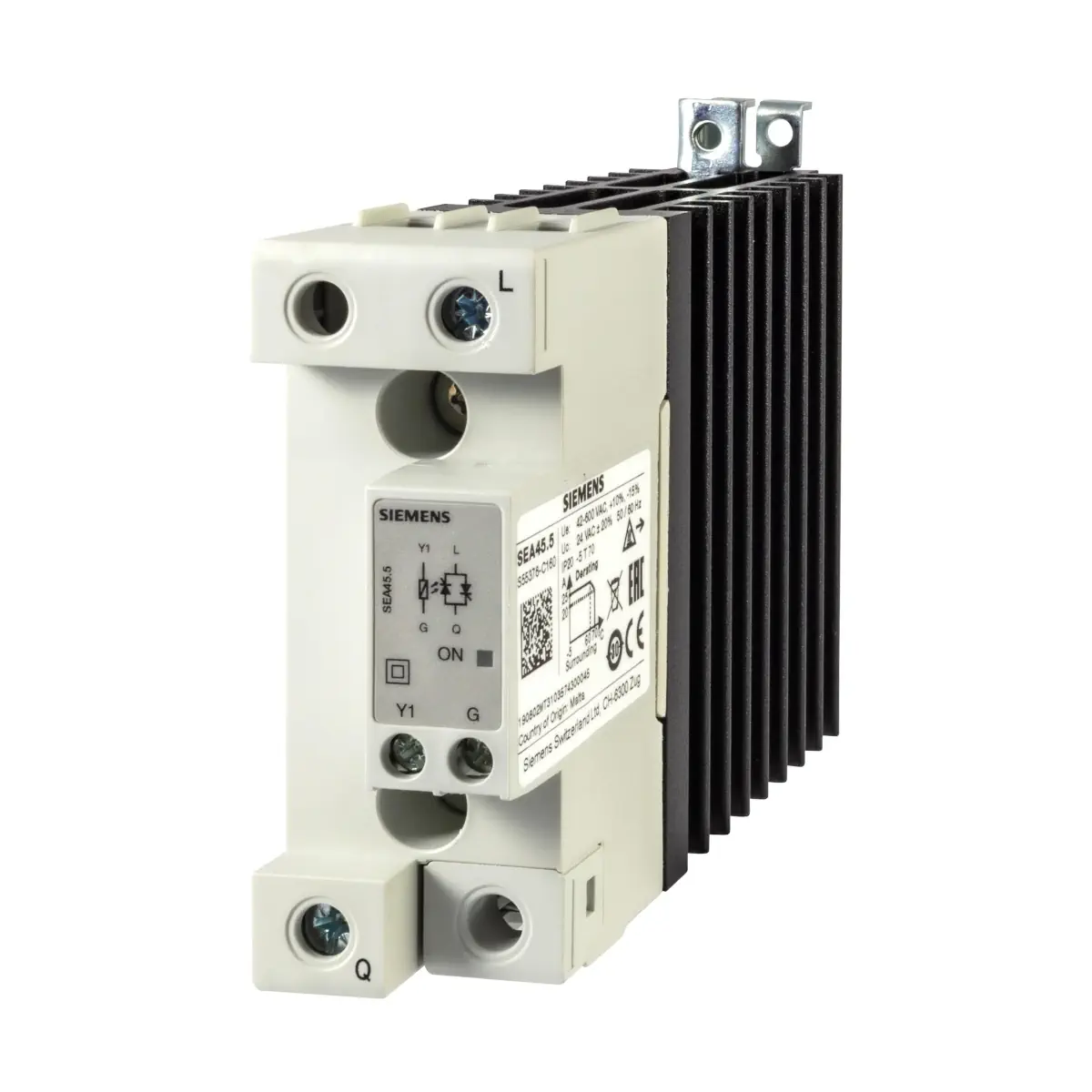

Budowa

• Podstawa: czarny aluminiowy radiator z kanałami odprowadzającymi ciepło, przystosowany do montażu na szynie DIN.
• Obudowa z tworzywa z otworami wentylacyjnymi chłodzącymi obwód drukowany.
• Na froncie: tabliczka znamionowa ze schematem połączeń oraz dioda LED.
• Z boku: wykres dopuszczalnego prądu obciążenia w funkcji temperatury otoczenia.

Projektowanie – ważne wymagania

• Prąd obciążenia zależy od temperatury otoczenia; przy temperaturze powyżej 60°C musi być zmniejszony.
• Jeśli w szafie sterowniczej/klimakonwektorze temperatura otoczenia przekracza 40°C, należy zastosować wentylator (wentylacja wymuszona z dołu do góry).
• Nie wolno przekraczać 25 A; należy uwzględnić tolerancję napięcia sieciowego w obliczeniach obciążenia.
• Prąd nominalny elementu grzejnego nie może być mniejszy od minimalnego prądu obciążenia SEA45.5.
• Wejście obciążenia (zaciski L) musi być zabezpieczone bezpiecznikiem szybkiego działania: maks. 25 A (I²t < 6600 A²s).
• Do zabezpieczenia nagrzewnicy elektrycznej należy zastosować co najmniej jeden wyłącznik termiczny, odcinający zasilanie elementu grzejnego (bezpośrednio lub poprzez stycznik).
• Radiatora nie wolno uziemiać.
• Radiator może nagrzewać się w normalnej pracy do ok. 90°C – nie dotykać podczas pracy i krótko po wyłączeniu.
• Minimalne odstępy montażowe: 10 mm po bokach, 100 mm nad urządzeniem, 50 mm pod urządzeniem.

Podłączenie elektryczne (zaciski)

• G: napięcie systemowe po stronie sterowania (SELV) 24 V AC
• Y1: sygnał sterujący impulsowy 24 V AC
• L: napięcie sieciowe 42…660 V AC
• Q: obciążenie (rezystancyjne)

Dane techniczne

Strona sterowania

• Napięcie sterujące (G, Y1): SELV / PELV 24 V AC ±20%
• Częstotliwość: 50/60 Hz
• Pobór mocy (24 V AC): 0,24 VA
• Zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D wg EN 60898), lub zasilacz z ograniczeniem prądu do maks. 10 A
• Napięcie załączające: 18,5 V AC
• Napięcie wyłączające: 6 V AC
• Maks. długość kabli (G i Y1, Cu ∅0,6 mm): 300 m
• Zaciski po stronie sterowania: maks. 1 × 4 mm²

Strona obciążenia

• Napięcie sieciowe (L, Q): 42…660 V AC
• Częstotliwość: 50/60 Hz
• Prąd obciążenia (Iskut) przy 40°C: maks. 25 A / min. 0,40 A AC
• Moc (rezystancyjna): 0,092…5,75 kW (230 V) / 0,16…10,0 kW (400 V)
• Strata mocy na tyrystorze: 1…23 W
• Zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 25 A lub wyłącznik nadprądowy maks. 25 A (char. B, C, D wg EN 60898)
• Zaciski po stronie obciążenia: maks. 1 × 25 mm²

Izolacja, ochrona, środowisko

• Odporność izolacji: obwód sterowania–obwód obciążenia 4 kV AC
• Odporność izolacji: obwód obciążenia–radiator 4 kV AC
• Stopień ochrony: IP20 (wg EN 60529)
• Temperatura pracy: −5…+70°C
• Temperatura transportu: −25…+70°C
• Wilgotność: 5…95% r.h. (unikać kondensacji)
• Masa (bez opakowania): 0,440 kg

Montaż i instalacja

• Miejsce montażu: na ścianie lub w szafie sterowniczej (w razie potrzeby z wentylacją wymuszoną).
• Montaż: zatrzaskowo na szynie DIN.
• Montować tak, aby żebra radiatora były w pozycji pionowej.
• Wentylacja wymuszona (jeśli stosowana) powinna przebiegać pionowo: od dołu do góry.
• Nie montować zaworów prądowych jeden nad drugim.
• Przestrzegać lokalnych przepisów dotyczących instalacji elektrycznych.

Podsumowanie

Siemens SEA45.5 to solidny zawór prądowy do precyzyjnego sterowania mocą elektrycznych elementów grzejnych w HVAC. Sterowanie impulsowe 24 V AC, przełączanie w zerowym napięciu, separacja galwaniczna oraz możliwość pracy w szerokim zakresie 42…660 V AC sprawiają, że jest to praktyczne rozwiązanie do regulacji obciążeń rezystancyjnych do 25 A (oraz większych mocy w układach wieloelementowych).
