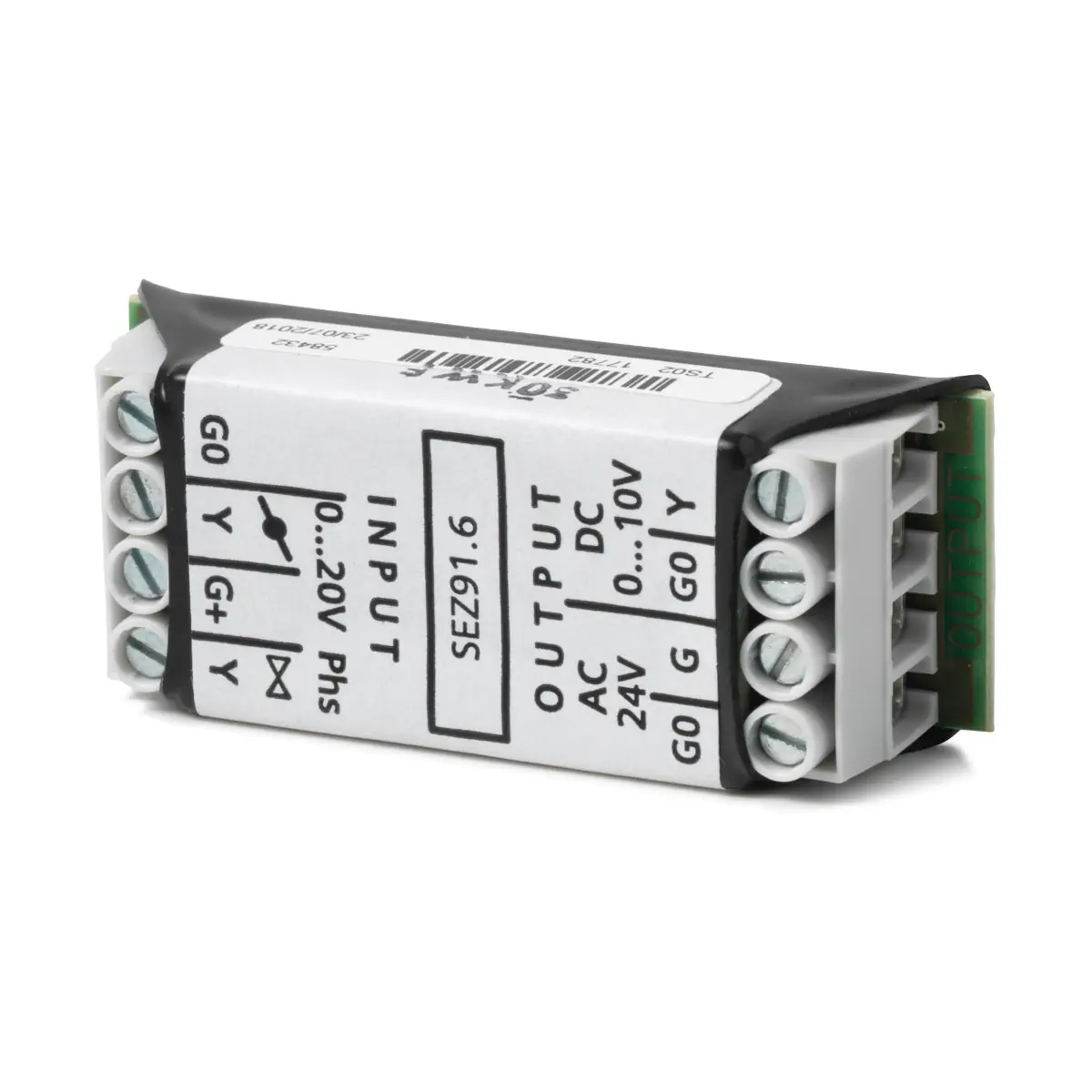

SEZ91.6 Przekształtnik sygnału, przekształca sygnał 0..20 [V] DC na 0..10 [V] DC

SEZ91.6 to kompaktowy interfejs (konwerter sygnału) firmy Siemens, przeznaczony do współpracy pomiędzy regulatorem z sygnałem wyjściowym 0...20 V DC Phs (z odcięciem fazy) a urządzeniami sterowanymi standardowym sygnałem 0...10 V DC. Interfejs jest zasilany napięciem 24 V AC (SELV) i udostępnia dwa oddzielne zakresy robocze – osobno dla siłowników zaworów magnetycznych oraz siłowników OpenAir do przepustnic powietrza, co ułatwia integrację bez konieczności zmiany parametrów w regulatorze.

Najważniejsze cechy

• Producent: Siemens
• Model: SEZ91.6
• Typ: interfejs / przetwornik sygnału (odcięcie fazy → 0...10 V DC)
• Wejście: 0...20 V DC Phs (z odcięciem fazy)
• Wyjście: 0...10 V DC
• Dwa zakresy robocze (wybór zaciskiem wejściowym): dla siłownika zaworu oraz dla siłownika przepustnicy
• Zasilanie: 24 V AC ±20% (SELV), 50/60 Hz
• Zabezpieczenia: wejścia i wyjście odporne na zwarcie i odwrotną biegunowość
• Stopień ochrony: IP20

Zastosowanie

Interfejs SEZ91.6 stosowany jest do sterowania ciągłego 0...10 V DC urządzeniami wykonawczymi (np. siłownikami) z regulatorów, które udostępniają sygnał 0...20 V DC Phs z odcięciem fazy. Przeznaczony jest do współpracy m.in. z:

• siłownikami zaworów magnetycznych sterowanymi sygnałem 0...10 V DC,
• siłownikami OpenAir do przepustnic powietrza sterowanymi sygnałem 0...10 V DC.

Ważna uwaga

• Interfejs SEZ91.6 nie jest odpowiedni do instalacji z nastawnikiem PU-K4 i/lub regulatorami RDN2 czy RDE2.

Działanie i dobór zakresu

• Funkcja: SEZ91.6 pracuje jako element przekształcający sygnał – zamienia proporcjonalny sygnał z odcięciem fazy 0...20 V DC Phs na standardowy sygnał 0...10 V DC.
• Zasilanie interfejsu: wymagane jest 24 V AC.
• Dwa niezależne wejścia „Y”: dostępne są oddzielne zaciski wejściowe dla:
  • „Y – siłownik zaworu” (dla zaworów magnetycznych) – zakres roboczy wejścia 10...20 V DC Phs,
  • „Y – siłownik przepustnicy” (dla siłowników przepustnic powietrza) – zakres roboczy wejścia 2...12 V DC Phs.
• Wybór zakresu realizuje się poprzez podłączenie przewodów do odpowiedniego zacisku wejściowego.

Podłączenie elektryczne (zaciski)

Interfejs posiada oddzielone zaciski po stronie wejściowej (INPUT) i wyjściowej (OUTPUT). Wszystkie zaciski podłączeniowe są zabezpieczone przed zwarciem i odwrotną biegunowością.

• INPUT:
  • Y (siłownik przepustnicy): sygnał sterujący 0...20 V DC Phs do siłowników przepustnic
  • G+: sygnał sterujący „Plus” (do odcięcia fazy, pół-fala 100 Hz)
  • Y (siłownik zaworu): sygnał sterujący 0...20 V DC Phs do zaworów magnetycznych
  • G0: neutralny systemowy
• OUTPUT:
  • Y: sygnał sterujący 0...10 V DC
  • G / G0: potencjał systemowy 24 V AC oraz neutralny systemowy (wg instalacji)
• Zaciski: śrubowe, do maks. 2 × 1,5 mm²

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% (SELV)
• Częstotliwość: 50/60 Hz
• Pobór mocy (bez peryferiów): 0,5 VA
• Zewnętrzne zabezpieczenie linii zasilającej (EU): bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu maks. 10 A
• Wejście (zawór magnetyczny): 0...20 V DC Phs, impedancja obciążenia 2 kΩ, maks. napięcie (Phs) 30 V DC, zakres roboczy 10...20 V DC Phs
• Wejście (siłownik przepustnicy): 0...20 V DC Phs, impedancja obciążenia 2 kΩ, maks. napięcie (Phs) 30 V DC, zakres roboczy 2...12 V DC Phs
• Wyjście: 0...10 V DC, min. impedancja obciążenia 5 kΩ, maks. napięcie wyjściowe 12 V DC
• Warunki otoczenia (praca): 0...50 °C, wilgotność maks. 85%
• Warunki otoczenia (transport): −25...65 °C, wilgotność maks. 95%
• Stopień ochrony obudowy: IP20
• Klasa bezpieczeństwa: III wg EN 60730-1
• Waga (z opakowaniem): 0,06 kg

Budowa

• Obudowa z tworzywa sztucznego zawiera płytkę drukowaną z elektroniką i zaciski podłączeniowe.
• Obudowa jest uszczelniona materiałem termokurczliwym.
• Interfejs posiada białą tabliczkę znamionową.

Montaż

• Montaż w suchym środowisku, w dowolnym położeniu, w miejscu o wystarczającej przestrzeni.
• Możliwe lokalizacje: szafa sterownicza (np. na szynie DIN lub innym elemencie), zabudowa w urządzeniu, stropy podwieszane, puszki rozdzielcze.

Wymiary

• Wymiary (dł. × szer. × wys.): 57 × 22 × 18 mm

Podsumowanie

Siemens SEZ91.6 to praktyczny interfejs do modernizacji i integracji instalacji, w których regulator generuje sygnał 0...20 V DC Phs z odcięciem fazy, a urządzenie wykonawcze wymaga sterowania 0...10 V DC. Dwa dedykowane zakresy wejściowe dla zaworów magnetycznych i siłowników przepustnic, zasilanie 24 V AC oraz odporność zacisków na zwarcie i odwrotną biegunowość czynią go wygodnym rozwiązaniem do zastosowań HVAC.
