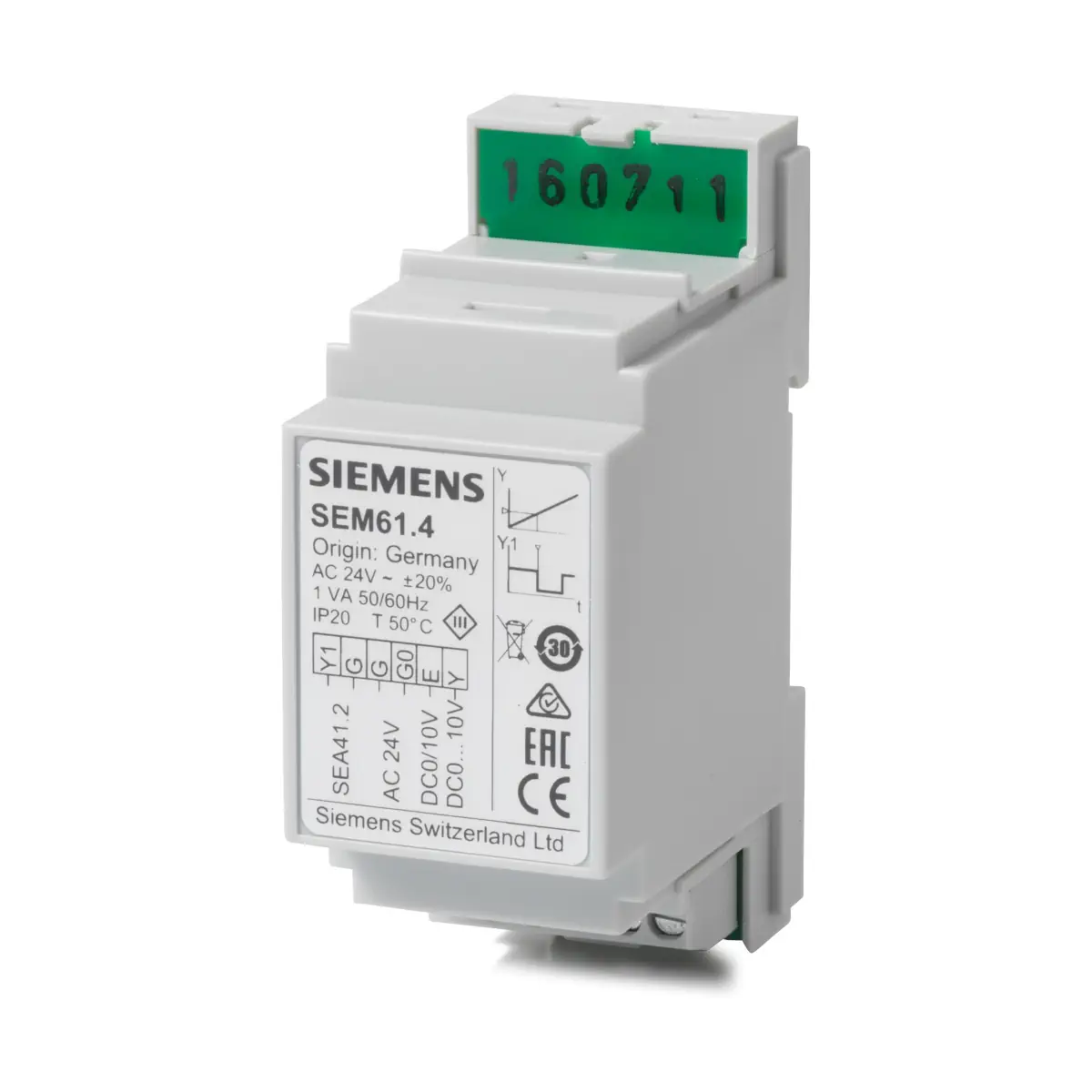

SEM61.4 Przekształtnik sygnału do współpracy z zaworem prądowym SEA45.1, sygnał 0..10 [V] DC

SEM61.4 to przetwornik sygnału firmy Siemens, przeznaczony do instalacji wentylacji, klimatyzacji i ogrzewania (HVAC) do sterowania urządzeń grzewczych. Urządzenie przekształca ciągły sygnał analogowy 0…10 V DC lub sygnał 2-stawny 0/10 V DC (np. z regulatora) na impulsowy sygnał sterujący 2-stawny 24 V AC do zaworów prądowych.

Najważniejsze cechy

• Producent: Siemens
• Model: SEM61.4
• Typ urządzenia: przetwornik sygnału (0…10 V DC / 0/10 V DC → impulsowy 24 V AC)
• Zastosowanie: instalacje wentylacji, klimatyzacji i ogrzewania – sterowanie urządzeń grzewczych
• Zasilanie: 24 V AC ±20% (SELV), 50/60 Hz
• Pobór mocy: 1 VA
• Wejścia: Y: 0…10 V DC; E: 0/10 V DC
• Wyjście: Y1: impulsowy sygnał 24 V AC, maks. 0,5 A
• Okres sygnału impulsowego: 35 s
• Montaż: zatrzaskowo na szynie DIN (EN 50 022 – 35 × 7,5), na ścianie lub w szafie regulacyjno-pomiarowej
• Obudowa: dwuczęściowa z tworzywa sztucznego, zaciski dostępne od przodu
• Maks. liczba podłączonych zaworów prądowych: do 20 szt. (SEA41.2 / SEA45.1)
• Waga: ok. 0,065 kg

Zastosowanie i współpraca

Wejście przetwornika SEM61.4 można podłączyć do dowolnego urządzenia z wyjściem 0…10 V DC lub 0/10 V DC, pracującego z napięciem 24 V AC. Wyjście przetwornika przeznaczone jest do współpracy z następującymi zaworami prądowymi:

• SEA41.2
• SEA45.1

Budowa urządzenia

• Dwuczęściowa obudowa z tworzywa sztucznego.
• W podstawie znajduje się obwód drukowany oraz zaciski podłączeniowe dostępne od przodu.
• Z tyłu podstawy umieszczono zaczepy do mocowania na szynie montażowej DIN.
• Pokrywa mocowana zatrzaskowo; z przodu obudowy: tabliczka znamionowa, schemat połączeń oraz schemat działania.

Wyposażenie dodatkowe (opcjonalne)

• Osłona zacisków (2 szt.): ARG81.1

Funkcja i działanie

SEM61.4 zamienia sygnał wejściowy 0…10 V DC (ciągły) lub 0/10 V DC (2-stawny) na impulsowy sygnał sterujący 2-stawny 24 V AC przeznaczony do sterowania zaworami prądowymi.

Podłączenie elektryczne (zaciski)

• G, G0: napięcie systemowe (SELV) 24 V AC
• Y: analogowy sygnał wejściowy 0…10 V DC
• E: binarny sygnał wejściowy 0/10 V DC
• Y1: impulsowy sygnał wyjściowy 24 V AC

Wskazówki do projektowania

• Do zasilania wymagany jest transformator do niskich napięć bezpiecznych (SELV) z odseparowanymi uzwojeniami i przeznaczony do pracy ciągłej.
• Przy doborze transformatora należy uwzględnić pobór mocy przetwornika sygnału.
• Zacisk G0 sygnału wyjściowego z urządzenia sterującego oraz zacisk G0 przetwornika muszą być połączone przez wspólną masę systemu (SN).
• Należy przestrzegać dopuszczalnych długości przewodów pomiędzy regulatorem i przetwornikiem (patrz „Dane techniczne”).
• Do jednego SEM61.4 można podłączyć do 20 zaworów prądowych SEA41.2 / SEA45.1.

Wskazówki do montażu i instalacji

• Miejsce montażu: na ścianie lub w szafie regulacyjno-pomiarowej.
• Sposób montażu: zatrzaskowo na szynie montażowej DIN.
• W środowisku zanieczyszczonym lub zapylonym zaleca się zastosowanie osłony zacisków ARG81.1.
• Przestrzegać lokalnych przepisów dotyczących instalacji elektrycznych.

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% (SELV)
• Częstotliwość: 50 lub 60 Hz
• Pobór mocy: 1 VA
• Zewnętrzne zabezpieczenie linii zasilającej (EU): bezpiecznik zwłoczny 10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D) wg EN 60898 lub zasilacz z ograniczeniem prądu do maks. 10 A
• Wejście Y: 0…10 V DC; ±0,1 mA
• Wejście E: 0/10 V DC; ±0,3 mA
• Próg przełączania: 8,5 V DC
• Wyjście Y1: 24 V AC; maks. 0,5 A
• Okres sygnału impulsowego: 35 s
• Dopuszczalna długość kabli (zaciski E i Y):
  • kabel miedziany Ø 0,6 mm: 40 m
  • kabel miedziany 1,0 mm²: 130 m
  • kabel miedziany 1,5 mm²: 200 m
  • kabel miedziany 2,5 mm²: 300 m
• Zaciski podłączeniowe (przewody): 1 × 2,5 mm²
• Klasa bezpieczeństwa: III wg EN 60730-1
• Stopień ochrony obudowy: z osłoną zacisków IP20; bez osłony zacisków IP40 (wg EN 60529)
• Warunki pracy (IEC 721-3-3): klasa 3K5, temperatura −5…+50 °C, wilgotność 5…95% r.h. (bez skraplania)
• Transport (IEC 721-3-2): klasa 2K3, temperatura −25…+70 °C, wilgotność <95% r.h., warunki mechaniczne klasa 2M2
• Norma produktu: EN 60730-1
• Zgodność elektromagnetyczna (aplikacje): do stosowania w środowisku mieszkalnym, handlowym, lekko uprzemysłowionym i przemysłowym
• Zgodność EU (CE): CM2T5102xx
• Zgodność EAC: Euroazjatycka zgodność
• Waga (bez opakowania): ok. 0,065 kg

Wymiary

• Wysokość: 90 mm
• Szerokość: 36 mm
• Głębokość: 60 mm

Podsumowanie

Siemens SEM61.4 to kompaktowy przetwornik sygnału dla automatyki HVAC, który umożliwia sterowanie zaworami prądowymi sygnałem impulsowym 24 V AC na podstawie wejścia 0…10 V DC lub 0/10 V DC. Montaż na szynie DIN, niewielki pobór mocy oraz jasne wymagania dotyczące zasilania SELV i okablowania czynią go praktycznym elementem układów sterowania urządzeń grzewczych.

Pliki do pobrania:
SEM61.4 Karta katalogowa
