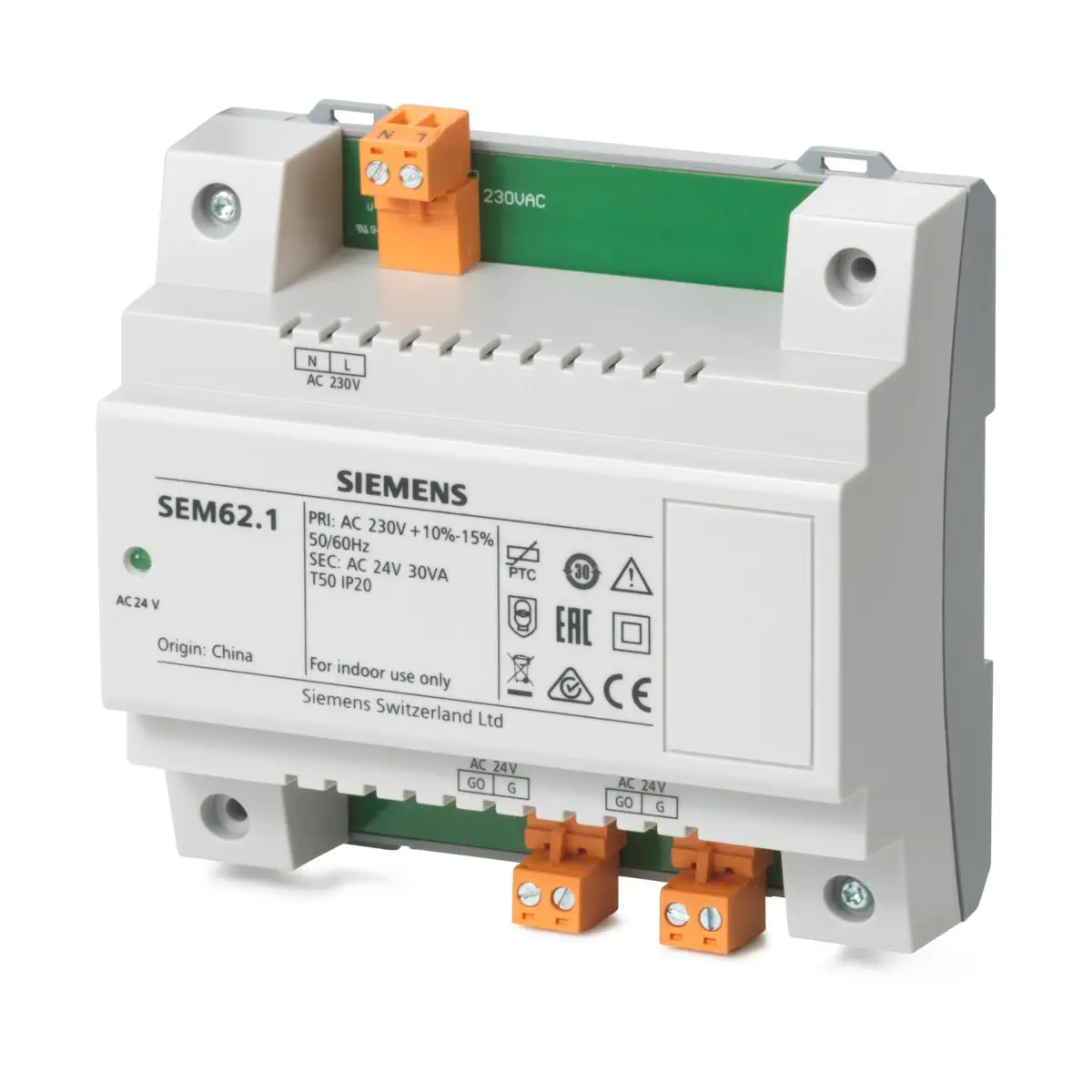

SEM62.1 Transformator 230 [V] AC / 24 [V] AC, 30 [VA], wersja standardowa

SEM62.1 to jednofazowy transformator sieciowy w obudowie firmy Siemens, przeznaczony do redukcji napięcia 230 V AC do bezpiecznego napięcia 24 V AC (SELV) w celu zasilania urządzeń automatyki, np. regulatorów. Transformator oferuje moc wyjściową 30 VA, możliwość montażu na szynie DIN oraz sygnalizację zasilania strony wtórnej za pomocą zielonej diody LED.

Najważniejsze cechy

• Producent: Siemens
• Model: SEM62.1
• Typ: transformator sieciowy 230 V AC / 24 V AC w obudowie
• Napięcie wejściowe: 230 V AC (–15…+10%), 50/60 Hz
• Napięcie wyjściowe: 24 V AC (SELV)
• Moc wyjściowa: 30 VA
• Prąd nominalny strony wtórnej: 1,25 A
• Oddzielone uzwojenia (bezpieczny transformator jednofazowy)
• Zabezpieczenie strony pierwotnej: bezpiecznik PTC z automatycznym załączaniem po ostygnięciu
• Sygnalizacja pracy strony wtórnej: zielona dioda LED
• Montaż: zatrzaskowo na szynie EN50022-35 x 7.5 lub wkrętami na płaskiej powierzchni

Zastosowanie

SEM62.1 redukuje napięcie sieciowe 230 V AC do 24 V AC wymaganego do zasilania urządzeń (np. regulatorów) w instalacjach wewnętrznych, takich jak szafy sterownicze. Moc wyjściowa transformatora wynosi 30 VA.

Budowa i działanie

• Transformator jest wykonany jako bezpieczny transformator jednofazowy z oddzielonymi uzwojeniami.
• Strona pierwotna jest zabezpieczona wbudowanym bezpiecznikiem PTC, który odłącza napięcie w przypadku przegrzania.
• Po ostygnięciu bezpiecznik automatycznie załącza napięcie, a transformator wraca do normalnej pracy.
• Zasilanie strony wtórnej sygnalizuje zielona dioda LED.

Montaż i instalacja

• Transformator można montować:
  • na szynie DIN (EN 50 022-35 x 7.5),
  • na płaskiej powierzchni za pomocą wkrętów.
• Urządzenie jest przeznaczone do stosowania wewnątrz pomieszczeń (np. w szafie sterowniczej) i musi mieć odpowiednio zabezpieczone zaciski lub być zabudowane.
• Do zasilania strony pierwotnej należy stosować 230 V AC.
• Jeśli w instalacji stosowanych jest kilka transformatorów, ich zaciski G0 muszą być połączone.
• Aby zapobiec porażeniu prądem, pomiędzy zaciskami a szafą sterowniczą lub zabudową należy zachować odstęp min. 8 mm.
• Nie należy demontować frontowej pokrywy transformatora.

Schemat podłączeń (zaciski)

• N, L: wejście 230 V AC
• G0, G: wyjście 24 V AC
• Transformator posiada dwa zestawy zacisków G0, G, co ułatwia wykonanie okablowania.

Dane techniczne

• Napięcie zasilania: 230 V AC (–15…+10%)
• Częstotliwość: 50/60 Hz
• Strona pierwotna – pobór prądu: maks. 200 mA
• Strona pierwotna – zabezpieczenie: PTC z automatycznym załączaniem
• Strona wtórna – napięcie: 24 V AC (SELV)
• Całkowita moc wyjściowa: 30 VA
• Prąd nominalny: 1,25 A
• Bezpiecznik strony wtórnej: zwłoczny 1,6 A o niskiej wyłączalności
• Wymiary bezpiecznika: ∅5 mm x 20 mm (szklany)
• Temperatura otoczenia (praca): 0…50 °C
• Temperatura składowania: –25…70 °C
• Wilgotność otoczenia: maks. 65% r.h., bez kondensacji
• Warunki eksploatacji: wewnątrz pomieszczeń (np. szafa sterownicza), do 2000 m n.p.m., poziom zanieczyszczeń normalny
• Zaciski: zaciski śrubowe do przewodów min. ∅0,5 mm; maks. 2 x 1,5 mm² lub 2,5 mm²
• Położenie montażowe: dowolne

Wymiary i masa

• Wymiary (S x W x G): 113,8 x 106 x 56,4 mm
• Waga (z opakowaniem): 0,900 kg

Podsumowanie

Siemens SEM62.1 to solidny transformator w obudowie do zasilania urządzeń wymagających 24 V AC (SELV) z sieci 230 V AC. Moc 30 VA, montaż na szynie DIN lub na płaskiej powierzchni, PTC z automatycznym powrotem po przegrzaniu oraz LED sygnalizująca zasilanie strony wtórnej sprawiają, że jest to praktyczne rozwiązanie do zastosowań instalacyjnych wewnątrz budynków.
